dimensions cellule renault 110/170

[Pat 33000]

bonjour à tous ,

je suis en plein dilemme pour la dimension de ma cellule , je possède un 110/170 pompier empattement 3050cm.

j ai droit à une cellule de quelle longueur ?

[fab38]

salut
je pense 3.66m (en respectant bien une longueur max de l'ensemble = 5.5m :

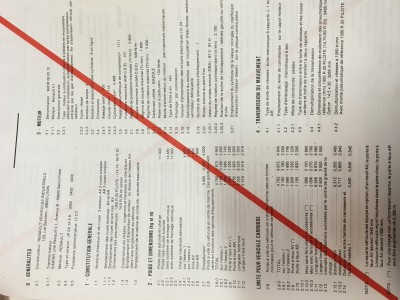

voici un schéma avec les infos de ton barré rouge :

[xavier-64]

Bonjour,

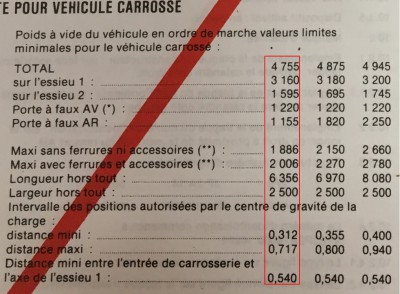

Juste une obsevation, le PAF ar Max est 2006mm en carrossé, 1155 en châssis cabine

Donc la taille max de la caisse :

Longueur caisse Hors tout = (Empattement) - (Distance mini axe roue avant début de caisse) + (PAF arrière Max)
4516 = 3050 - 540 + 2006 ==> 4.516 Mètre.
La longueur utile, il faut enlever les 12 cm de accessoires et ferrures soit 4.396 Mètres.

Pour la longueur hors tout, attention aux options :

@+
Xavier

[Pat 33000]

Merci à vous deux !!!!! Pour vos réponses précises !!!

[ArnaudF]

bonjour a tous j'ai le même soucis pour la longueur de ma cellule c 'est un Thomas 230cv en cabine approfondie voici mon barre rouge
si vous pouviez m' aider car la j'avoue être perdu.

[xavier-64]

Bonjour,

j'avais donné une réponse sur viewtopic.php?f=14&t=12309#p154499

D'après ton DOC 4, ton Thomas peut recevoir une cellule de 4 Mètres sur le dos.

Empattement de ton cam : 3.5 M
Porte à faux (PAF) arrière max avec ferrures 1.45 M ou 1,33 sans ferrures
Distance entre l'axe de l'essieu avant et le début de caisse à 0.95 M

Ce qui donne, 3.5+1.45-0.95 = 4 M de cellule hors tout et 3,88 sans les ferrures et accessoires.
Les 12 cm de ferrures et accessoires correspondent aux éléments que peuvent dépasser en plus. (charnières, poignées, tampon de quais....)

Si tu souhaites installer une cellule plus grande, cela veut dire que le PAF arr sera supérieur à celui autorisé par ton BR.
Dans ce cas là tu dois demander une autorisation à Thomas qui te fournira une attestation d'autorisation du PAF que tu souhaites.

@+
Xavier

[ArnaudF]

oui désoler j'ai vu qu’après d'ailleurs je te remercie pour cette info car je ne savais pas trop quel dimension de cellule je pouvais chercher. maintenant je sais quel taille et j'ai peut être une piste sérieuse.
quand vous modifier les camion vous les repasser en VASP caravane ou en caisse normal?

[Pat 33000]

Je reviens sur le sujet , Les roues de secours sont susceptibles d être interprétées comme ferrure ? ou c est tout autre chose ?

[xavier-64]

Salut,

Celà fait parti des accessoires... donc compte pour la dimension totale...
Demande confirmation à ton DREALman pour en être vraimant sûr

@+
Xavier

[Pat 33000]

Salut !

Les supports des roues de secours font bien partie des accessoires et ferrures ?
Je peux donc faire dépasser celui en tant que ferrure ( pour moi 12 cm )?

Si mon support sort de 12 cm , j ai 12cms en plus sur la longueur hors tout ? je suppose que la j ai faux


Pat .

[xavier-64]

Salut,

ton panneau arrière de caisse doit se trouver au PAF arr max.
tout le reste, les ferrures et accessoires doivent rester dans les 12 cm. La question, la roue de secours est un accesoire ? (pour moi oui)

Dans mon cas j'ai fait en sorte que la roue de secours posée derrière reste dans le PAF arr max + ferrures... au cm inferieur près.

Après il y aura le porte moto/vélo qui eux dépasseront...

Sinon tu le ptrésente sans les roues de secours accorchées juste le fixations, a voir....

@+
Xavoier

[Pat 33000]

salut xavier,

Donc mon châssis roue de secours est une ferrure ? et passe dans les 12 cm ?

[xavier-64]

Salut,

Oui il fait partie des ferrures si non démontable et accessoires si démontable.

@+
Xavier

[fab38]

salut
mes roues de secours rentrent dans le calcul de la longueur maxi hors tout
voici des photos :

viewtopic.php?f=53&t=6121&start=40

courage
Fab

[Pat 33000]

Merci Xavier , merci Fab ,

Voila qui est clair


Pat,

[Janus]

Salut,

Mon 110.150 va passer aux mines cet été. Je te préconise de les passer dans PAF max (moins de prise de tête), après nous avons fait la demande à renault pour augmenter le porte à faux arrière. Mais lors du passage, le support et les roues de secoures ne seront pas encore montées (question de planning), le mec de la DREAL charente (oui car suivant les lieux ils n'ont pas les même discourts) a affirmé que se n'était pas grave temps que les dimensions sont prises en compte.

[Pat 33000]

Ok merci Janus

[Franky666]

Salut tout le monde !
J'ai un soucis pour comprendre le barré rouge du 75 130 !!
Est-ce-que quelqu'un peut m'aider à me dire les dimensions max d'une cellule en longueur largeur et hauteur ?!

[xavier-64]

Salut tout le monde !
J'ai un soucis pour comprendre le barré rouge du 75 130 !!
Est-ce-que quelqu'un peut m'aider à me dire les dimensions max d'une cellule en longueur largeur et hauteur ?!

Salut Francky,

un petit passage par la case présentation afin de mieux te connaître.

Merci

Xavier.

[Franky666]

Par la case présentation ?
Hmm c'est ou ?!
