Galerie sur le toit

[HiddenTTY]

Salut.. c'est encore moi !

C'est vrai que sur le toit du B rien n'est droit, loin d'être pratique pour pour fixé quoique ce soit.. et particulièrement les panneaux solaires.
Les modèles de galerie qui vont bien sur ces camions sont assez dure à trouver, en acier lourd. Souvent fixé vissé dans la rehausse etc..

J'aimerais utilisé des profils alu en 30x30 ou 40x40 pour faire une galerie. L'avantage, c'est léger et modulaire, pleins de points de fixations partout.

Après quelques essais, j'ai trouvé le bon angle pour venir avoir des plots de fixation collé et avoir une base droite

[HiddenTTY]

Bonsoir,

Une petite question me vient, ... sur un B110, il n'y a pas de goutière, donc ....

J'avais eu ça il y a quelques temps, .. je ne sais plus où mais ça s'emblais s'adapter au B.



Pour ma part, c'est plutôt ce type de montage que je cherche, si on peut éviter les trous dans le véhicule ....

Si quelqu'un sait où trouver ça, je suis prenneur.

@+

Quelqu'un aurais des infos sur ce système de fixation ? c'est générique ?

[Lapin]

J'ai ce genre de système sur le mien. Mais la gouttière est percée.
Je la charge bien mais tu sens que il ya une limite quand même. Je pense la refaire comme sur les plans et en rajoutant des appuis collé sur le toit.
Je n'en jamais vu d'autres avec ce système donc je ne sais pas trop te dire si c'est générique.

[HiddenTTY]

Effectivement Lapin, j'ai déjà vu ce système ailleurs.
Il à le mérite d'existé, mais c'est vrai qu'il impose de trouer la rehausse. Mais surtout cela applique du poids et de contraintes uniquement aux extrémité ce qui ne me semble pas terrible, on voit bien que ça se déformes aux zones d'appuis..


Voici une solution de "griffe" de serrage pour venir faire tenir une galerie qui reposerais sur les plots que j'ai développé plus haut.
C'est un premier test avec du profil en 40x40 mais je voudrais réalisé ça en 30x30 qui serais largement suffisant.

Je continue de pensée qu'une galerie tout alu et modulaire serais vraiment pas mal.. Léger et customisable.

[Beda]

Salut Ludovic
J'ai peur que ça siffle terriblement dans le vent.

[HiddenTTY]

Salut Ludovic
J'ai peur que ça siffle terriblement dans le vent.

Peux-être ... Pas plus que celle d'origine j'imagine
Où que les autres galeries qui finalement ressemble même si fixé différemment.

Elle est déjà équipé sur d'autres B ..

[Lapin]

La mienne ne siffle pas. En même temps à 80km/h...
J'ai un pote qui soude l'alu, je pense que je vais lui demander de me la faire. Et oui 30x30 avec tes profilés suffisent, moi je pensais plutôt à du 20x40. Mais tout dépend de la charge que l'on veut mettre.

[HiddenTTY]

Je crois que tu à raison lapin du profil alu en 20x40 serais sûrement le plus adapté..
Je suis en train de mettre à jour mes modèles.

[HiddenTTY]

Bonjour

Voici quelques nouvelles, depuis la restauration carrosserie (et du toi) j'avais tout retiré.. panneaux solaire etc..
Et ensuite les travaux de réaménangement intérieur on bien occupé..

Mais voilà l'heure de la galerie est de retour.
J'ai passé commande semaine dernière chez SystéAL pour du profil alu en 30x60 et 30x30 M8

Je vous tiendrais informé de la suite du montage avec des photos !

[HiddenTTY]

Montage et présentation à blanc de la structure alu avec un panneau :

Le résultat est pas mal du tout, sans aller jusqu’à dire que c'est très léger, c'est quand même plus light et minimal qu'une galerie acier.

Je pense encore raccourcir un peu les pieds pour l'abaisser de quelque cm en hauteur et il restera à faire les 3 fixations de chaque côté pour se prendre en griffe sur la rehausse du toit.

[stlu]

Je ne perçois pas bien le montage final (surtout sur le téléphone sans les lunettes ) mais tu n'as pas peur d'accrocher les branches? Pour ma part, je frotte régulièrement sur le toit.

[HiddenTTY]

Bien sûr ça n'est pas terminé, je faisait une présentation de l’ensemble pour bien calé la positons de mes panneaux etc.. et prendre des mesures.
Les fixations ne sont pas présente sur les photo et la galerie est encore un peu haute.

Peur non, mais c'est bien sur le risque sur toutes sortes de galerie finalement, que ce soit sur un B ou autre chose.

[CV'R.23]

Salut je suis en plein questionnement concernant la pose de mes panneaux solaires j'ai deux 400 w rigides ecoflow..
Et j'ai surtout un toit bâché reposant sur des traverses en alu très légère.
Après plusieurs possibilités j'arrive à la réflexion qu'il va falloir que je fasse des barres de toit fixer sur le côté du camion à ras pour ne pas dépasser dez bords, et surtout ayant un toit bâché je ne veux pas lui faire supporter la traction des panneaux par le vent ni faire de trou sur ce toit je préfère que ce soit fixé par le bord car mes murs sont en bois.
Pouvez-vous m'aider car j'en ai besoin..
je vous remercie bonne journée.
Petite précision je suis sur un midliner m210 paroi en bois toit bâché...merci

[Bruno Jordan]

Une photo nous aiderait bien

[Dub37]

Salut tous le monde voici la galerie qui ira sur mon b

[HiddenTTY]

Salut tous le monde voici la galerie qui ira sur mon b

Super ça !
Tu pourra nous faire quelque photo détaillé des fixations sur les côté ?

[Dub37]

Salut tous le monde voici la galerie qui ira sur mon b

Super ça !
Tu pourra nous faire quelque photo détaillé des fixations sur les côté ?

Pas soucis je fais ça dans le week-end

[MatPain]

C'est claire qu'il faut que tu prévois bien un saut de vent et des protections de tes lanterneaux si tu fais du offroad dans les bois en Europe.

On fait 2m85 et on frotte en permanence, on a fait le choix de ne mettre aucun lanterneaux et une galerie sur mesure pour que aucune branche ne puisse se bloquer.

Choix gagnant au vue de ce qu'on a traversé dans les bois.

[HiddenTTY]

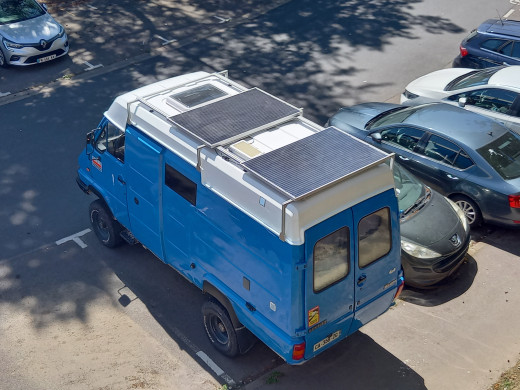

Salut, voici quelques nouvelles, j'ai pu résoudre la question des fixations pour la galerie.

[Denis Chassac]

Beau boulot, comme d'habitude !
@+
DEnis
