CabStar 4x4 - Tortue

Message par Slecq »

bon, ca fait qlq mois que j'ai mon cabstar, et je viens de lui trouver un shelter

Et voila, le shelter qui servira de base à la cellule est récupéré.

ca a plutôt une bonne gueule même "juste" posé sur le plateau

une fois le plateau enlevé et le faux châssis fait comme il faut, la cellule sera plus proche de la cabine et sera plus basse de prese 20cm. il va falloir que je déplace le webasto du coup (soit le remonter soit le mettre dans la caisse) :pleur4:
ca réduira le porte à faux arriere que je trouve important et la prise au vent (jusqu'a ce que je coupe la caisse pour la modifier avec toit relevable)

les commandes: webasto, intercom' et interrupteur. Il y a moyen de les réutiliser (mais pas l'intercomm car pas besoin)

une fenetre, elle est fonctionnelle mais ne s'ouvre pas beaucoup. à réfléchir si je la garde ou non.

l'évier qui sera forcément soit déplacer soit totalement virer.

une vue de l'intérieur. il y a même un spot qui sera enver, mais je pense le remplacer par un LED et le déplacer à l'extérieur pour faire phare de recul.

le webasto et la sortie de l'évier :mrgreen:
Cabstar 4x4 en cours de prépa
http://www.t-airs-de-jeux.fr/
Avatar du membre
Slecq
Dieseliste
Dieseliste
Reactions :
Messages : 173
Enregistré le : 01 oct. 2014 09:32
Site Perso ou Pro : http://www.t-airs-de-jeux.fr/

Re: CabStar 4x4 - Tortue

Message par Slecq »

je suis en train de me poser des questions (attention à la surchauffe).

Je vais construire un faux-châssis au shelter.
le shelter est concu pour reposer sur 2 rails dans le sens de la longueur vers le milieu et aux 4 angles (présence de "cales"). Normalement ils sont posé sur des plateaux (exactement comme il l'est actuellement).
au niveau des angles, il y a une patte de fixation qui "entoure/dépasse" normalement du bord du plateau avec une grosse vis qui vient fixer le shelter au plateau.


je ne veux pas de plateau lourd, je veux faire un truc le plus bas possible et le plus léger.
donc construction d'un faux-châssis.

je compte utiliser du UPAF de 80x50mm, debout pour les longerons et couché pourles traverses ce qui fera dont 80 + 50 mm de hauteur soit 130mm de hauteur de faux-châssis.

théoriquement je n'ai besoin que de 2 traverses mais j'ai de des doutes sur la solidité. en placer 4 permettrait peut de mieux répartir les masses et contraintes?

qu'en pensez vous?
je sais normalement je ne devrait pas poser le UPAF des traverses dans ce sens là, mais ca va dépendre des profils que me trouve mon proprio qui travail dans le commerce du fer et qui va me faire un super prix =)
Cabstar 4x4 en cours de prépa
http://www.t-airs-de-jeux.fr/
Avatar du membre
Slecq
Dieseliste
Dieseliste
Reactions :
Messages : 173
Enregistré le : 01 oct. 2014 09:32
Site Perso ou Pro : http://www.t-airs-de-jeux.fr/

Re: CabStar 4x4 - Tortue

Message par Slecq »

on reprend la conception du faux châssis.
Merci pour les conseils des uns et des autres !

par soucis de facilité je soude direct sur mon vrai châssis. Je bride les UPAF avec ce que je peux et je soude en premier les longerons + traverses
pour l'instant la structure est hyper légère et je peux las soulever/manipuler aisément tout seul

je soude ensuite les pattes de fixation des twist-locks. ca pese hyper lourd. la manipulation devient plus compliquée

AU bout des traverses, j'élargie la structure car le shelter repose seulement sur les angles et sur 2 profilés "oméga" longitudinaux au centre

ensuite mise en peinture

résultat presque final. je soude de petites pattes sur les longerons car les profilés omegas du shleter sont décalés par rapport au faux châssis de 2cm :pelle:

Finalement, j'arrive a soulever le shelter avec le Hi-Lift et me glisser dessous (avec les anciens pneus en sécurité) pour défaire les profilés omégas que je place sur le faux-châssis.

je trouve la zone de soudure entre longerons/traverse assez faible, donc je place des équerres, mais je ne suis toujours pas satisfait/rassuré. Donc je soude des goussets en plus (pas visibles sur la photo). obligé de refaire de la peinture :pelle:

on remet le shelter en place!

bon, ca nécessite quelques acrobaties sur le shelter fraichement repeint et sous la pluie. Ouf, on a pris une peinture mat ca accroche sous les pieds :mrgreen:

enfin!
bon, là, il est juste posé et les vis de fixations ne sont pas encore posées. les vis du shelter sont de diametre 20mm ( 8| ) et je suis en attente de la livraison du foret.

Au final, le faux châssis aura été fait super rapidement: un vendredi soir, un samedi matin et début d'après midi. peinture samedi soir et dimanche.
J'ai été obligé de repassé dessus pour rajouté mes goussets que j'avais oubliés (essayez de ne rien oublier en travaillant avec les enfants dans les pattes :mrgreen: ).

j'ai plus galèré a modifier le porte roue de secours qui m'aura pris le reste du dimanche et le lundi soir. Et je n'en suis toujours pas satisfait....
Cabstar 4x4 en cours de prépa
http://www.t-airs-de-jeux.fr/
Avatar du membre
0o_yann_o0
Sentinelle
Sentinelle
Reactions :
Messages : 124
Enregistré le : 06 août 2015 18:50

Re: CabStar 4x4 - Tortue

Message par 0o_yann_o0 »

Slecq a écrit :j'ai plus galèré a modifier le porte roue de secours qui m'aura pris le reste du dimanche et le lundi soir. Et je n'en suis toujours pas satisfait....
Pourras-tu stp mettre quelques photos de ton support de roue? Je dois aussi modifier le mien car avec la grosse roue, ça coince au niveau des fixations arrières des lames... je cherche des idées.

Bel accouplement, super pour le faux châssis, vite fait bien fait!
Avatar du membre
Slecq
Dieseliste
Dieseliste
Reactions :
Messages : 173
Enregistré le : 01 oct. 2014 09:32
Site Perso ou Pro : http://www.t-airs-de-jeux.fr/

Re: CabStar 4x4 - Tortue

Message par Slecq »

Je ne t'ai pas oublié, mais je ne suis pas très satisfait de la modification du porte roue de secours. Je viens de récuperer un treuil/porte roue de poids lourd. Je vais tenté de l'adapter dès qu'il fera beau (je bricole dehors...).

Sinon, j'aimerai vos conseils.
Je dois concevoir des coffres de rangement extérieurs sous le shelter. J'ai bien celui en palstique qui était présent lors de l'achat du véhicule mais il été démonté par le carossier et il n'y a pas les fixations. En plus, il n'est pas optimisé.

Je ne sais pas trop comment les concevoir.
Solution 1:
je fais une ossature en profilé acier prise sur le faux châssis.
Ensuite, je n'ai plus qu'a plaquer des plaques soit d'alucobond (avantage: résistance/imputréscible, inconvénient: poids), de plastique (avantage: leger, inconvévient: fragilité).

Solution 2:
Je fais plier de la tôle acier (ou alu) pour concevoir des "boites" (avec 2 tôles rivetées). Et je rivete+cole ces "boites" soit
a) directement au dessous du shelter (risque d'arracher/Décoler la tôle du shelter a force???)
b) fixer au shelter mais au niveau de la corniere en alu et du faux châssis,
c) à une ossature plus simple (en gros seulement un profilé en haut au bout des longerons du faux-châssis


Autre sujet, je cherche à installer des insert (enfin je crois que ca s'appelel comme ca, en gros des prises femelles étanches pour des vis) dans les cloisons du sheter. Pour y installer: des prises d'escalade (plus rigolo qu'une échelle) et les panneaux solaires. Je ne parviens pas à trouver où acheter ca ! Help me please :oops:
Cabstar 4x4 en cours de prépa
http://www.t-airs-de-jeux.fr/
Avatar du membre
Denis Chassac
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 3529
Enregistré le : 15 janv. 2007 21:36

Re: CabStar 4x4 - Tortue

Message par Denis Chassac »

Slecq a écrit : Autre sujet, je cherche à installer des insert (enfin je crois que ca s'appelel comme ca, en gros des prises femelles étanches pour des vis) dans les cloisons du sheter. Pour y installer: des prises d'escalade (plus rigolo qu'une échelle) et les panneaux solaires. Je ne parviens pas à trouver où acheter ca ! Help me please :oops:
Voici une adresse pour les inserts :
https://www.oc-pro.fr/pince-a-rivet-et- ... 2x24467868

C'est pas donné mais ça fonctionne bien et on trouve les pièces détachées...

@+
DEnis
Un TP3 mazout AVEC CG collection, un R2087 torpédo QUI ROULE à nouveau !!!
:arrow: Membre BMH & Co
Avatar du membre
Slecq
Dieseliste
Dieseliste
Reactions :
Messages : 173
Enregistré le : 01 oct. 2014 09:32
Site Perso ou Pro : http://www.t-airs-de-jeux.fr/

Re: CabStar 4x4 - Tortue

Message par Slecq »

merci pour le lien. C'est vrai que le prix pique !
Cabstar 4x4 en cours de prépa
http://www.t-airs-de-jeux.fr/
Avatar du membre
stlu
Gros Bras
Gros Bras
Reactions :
Messages : 376
Enregistré le : 24 févr. 2012 12:56

Re: CabStar 4x4 - Tortue

Message par stlu »

Si c'est pour mettre dans les panneaux et que ça doive tenir le choc, je ne partirais pas sur ce type d'insert mais je stratifierais dans le panneau des inserts de footstrap de planches:

https://www.atuacores.com/surfshop/plug ... inook.html

Normalement c'est avec une peau polyester une planche de windsurf et il me semble que sur ton shelter c'est une peau alu mais je ne pense pas que ça pose plus de pb que ça. A demander.
Avatar du membre
Slecq
Dieseliste
Dieseliste
Reactions :
Messages : 173
Enregistré le : 01 oct. 2014 09:32
Site Perso ou Pro : http://www.t-airs-de-jeux.fr/

Re: CabStar 4x4 - Tortue

Message par Slecq »

bonne idée.
il faut que je creuse le sujet!
Cabstar 4x4 en cours de prépa
http://www.t-airs-de-jeux.fr/
Avatar du membre
Slecq
Dieseliste
Dieseliste
Reactions :
Messages : 173
Enregistré le : 01 oct. 2014 09:32
Site Perso ou Pro : http://www.t-airs-de-jeux.fr/

Re: CabStar 4x4 - Tortue

Message par Slecq »

stlu a écrit :Si c'est pour mettre dans les panneaux et que ça doive tenir le choc, je ne partirais pas sur ce type d'insert mais je stratifierais dans le panneau des inserts de footstrap de planches:

https://www.atuacores.com/surfshop/plug ... inook.html

Normalement c'est avec une peau polyester une planche de windsurf et il me semble que sur ton shelter c'est une peau alu mais je ne pense pas que ça pose plus de pb que ça. A demander.
Euh... j'ai regardé. Ca se fixe comment ce truc ? :oops:
J'ai besoin d'insert "light" pour plutard pour fixer les panneaux solaires amovibles sur le toit.
Mais en effet, j'ai besoin de quelque chose de solide pour les prises d'escalade.

D'origine il y a des inserts pour le Webasto. C'est pas lourd comparé à un être humain, donc en effet, faut un truc solide ;)
Cabstar 4x4 en cours de prépa
http://www.t-airs-de-jeux.fr/
Avatar du membre
stlu
Gros Bras
Gros Bras
Reactions :
Messages : 376
Enregistré le : 24 févr. 2012 12:56

Re: CabStar 4x4 - Tortue

Message par stlu »

Dans une planche ça se stratifie avec de la résine. Tu peux ajouter des micro billes de verre pour renforcer la tenue. Si tu cherches à footstrap, insert, repair, add ... tu trouveras pas mal de tutos. C'est du classique.

Edit: si tu pars dans cette direction vérifie que la résine que tu utilises (Polyester ou Epoxy) est compatible avec ta mousse à l'intérieur des panneaux.
Avatar du membre
Slecq
Dieseliste
Dieseliste
Reactions :
Messages : 173
Enregistré le : 01 oct. 2014 09:32
Site Perso ou Pro : http://www.t-airs-de-jeux.fr/

Re: CabStar 4x4 - Tortue

Message par Slecq »

je viens de revoir la video du cabstar par Explora2.
je suis admiratif devant le système utilisé pour l'echelle.
https://youtu.be/cSSTtehegfM?t=50

c''est a partir de rail aéro. Par contre je ne parviens par a comprendre avec quelle fixation c'est fait. Ca semble juste parfait comme méthode !
Cabstar 4x4 en cours de prépa
http://www.t-airs-de-jeux.fr/
Avatar du membre
stlu
Gros Bras
Gros Bras
Reactions :
Messages : 376
Enregistré le : 24 févr. 2012 12:56

Re: CabStar 4x4 - Tortue

Message par stlu »

Tu poses un rail aéro (vissé/collé) sous ta porte. Tu as joutes 2 plots pour rails aéro sur lesquels tu as un anneau. Tu vas récupérer un morceau d'échelle en alu pour le poids. Tu la coupe à la bonne hauteur pour quelle puisse servir un peu dans toutes les situations sur terrain irrégulier. Tu prends 2 équerres d'étagère solides et courtes, tu les plies un peu plus pour qu'elles fassent crochet, tu rivettes sur ton morceau d'échelle et c'est fini. Tu mets et enlève l'échelle à volonté et tu ne sais pas où la ranger.
Avatar du membre
sebidon
Je boude encore.
Je boude encore.
Reactions :
Messages : 1104
Enregistré le : 25 sept. 2011 15:52

Re: CabStar 4x4 - Tortue

Message par sebidon »

j'aime bien la fin : "et tu ne sais pas où la ranger."
Avatar du membre
Fabien 42 & 69
Je me dore la pillule !
Je me dore la pillule !
Reactions :
Messages : 2188
Enregistré le : 18 juin 2010 08:30

Re: CabStar 4x4 - Tortue

Message par Fabien 42 & 69 »

Bon boulot !
Moi, l'échelle, je l'accroche à la porte du shelter.
Avatar du membre
sebidon
Je boude encore.
Je boude encore.
Reactions :
Messages : 1104
Enregistré le : 25 sept. 2011 15:52

Re: CabStar 4x4 - Tortue

Message par sebidon »

Fabien 42 & 69 a écrit :Bon boulot !
Moi, l'échelle, je l'accroche à la porte du shelter.
oui mais ! :) je suppose que ta porte est à l'arrière ?
pour une porte sur le coté en tout cas c'est pénible voire dangereux de laisser l'échelle à poste contre la porte en roulant, à moins que tu veuilles dire qu'elle est à l'intérieur ?
Avatar du membre
Famille Cromagnon
Besoins d'aide ?
Besoins d'aide ?
Reactions :
Messages : 2484
Enregistré le : 12 juil. 2011 19:42

Re: CabStar 4x4 - Tortue

Message par Famille Cromagnon »

Salut à tous


C'est une échelle (sur la vidéo) qui a des marches bien étroites....de plus elle est bien raide, la dernière marche risque de faire en sorte que l'imprudent se coince l'avant du pied entre la dite marche et le dessous de la cellule, pas sur que toutes les hauteurs de marches soient également identiques....Et pour finir, même pas une petite poignée pour se tenir.... :vomir2: :mrgreen:

Voilà.... Mouhaha

Notre escalier n'est pas raide et on peut descendre aisément sans se tenir, il se range en pivotant entre le dessous de la cellule et le dessus du réservoir... ;)
Si tout le monde avait été contre l'évolution, on serait encore dans les cavernes à téter des grizzlys domestiques. de Boris Vian

Avatar du membre
Slecq
Dieseliste
Dieseliste
Reactions :
Messages : 173
Enregistré le : 01 oct. 2014 09:32
Site Perso ou Pro : http://www.t-airs-de-jeux.fr/

Re: CabStar 4x4 - Tortue

Message par Slecq »

bon, en fait, je conserve notre échelle actuelle fixée à l'intérieur de la porte quand on roule. Elle s'installe facilement et les enfants s'en servent aisément.
J'ai réalisé un coffre extérieur cette semaine pour stocker les trucs sales (jeux de plage, tuyau d'arrosage, etc.).
Cabstar 4x4 en cours de prépa
http://www.t-airs-de-jeux.fr/
Avatar du membre
Slecq
Dieseliste
Dieseliste
Reactions :
Messages : 173
Enregistré le : 01 oct. 2014 09:32
Site Perso ou Pro : http://www.t-airs-de-jeux.fr/

Re: CabStar 4x4 - Tortue

Message par Slecq »

pfff, je me rends compte que ca faisait un bail que je n'avais pas posté de nouvelles...

donc, l'aménagement à bien avancé. on peut y vivre maintenant, ca aide pour les vacances. On a eu des ennuis mécanique (avec la Boite de Transfert).
donc je vais déjà mettre quelques photos et après je détaillerai.
Désolé pour l'orientation des photos, j'ai pas réussi a les mettres dans le bon sens (sur le forum, elles sont bien sur mon ordi :p )

un bivouac
le même bivouac (Massif de la Clap dans le sud)
a la suite de quelques tests, il ressort que le point d'eau à l'intérieur n'est pas suffisant: il faut un point d'eau facile d'accès à l'extérieur pour se laver les mains et decrasser les gamins. Du coup, construction d'un porte jerrican et porte poubelle (pas visible sur la photo mais sur la partie droite de l'arriere).

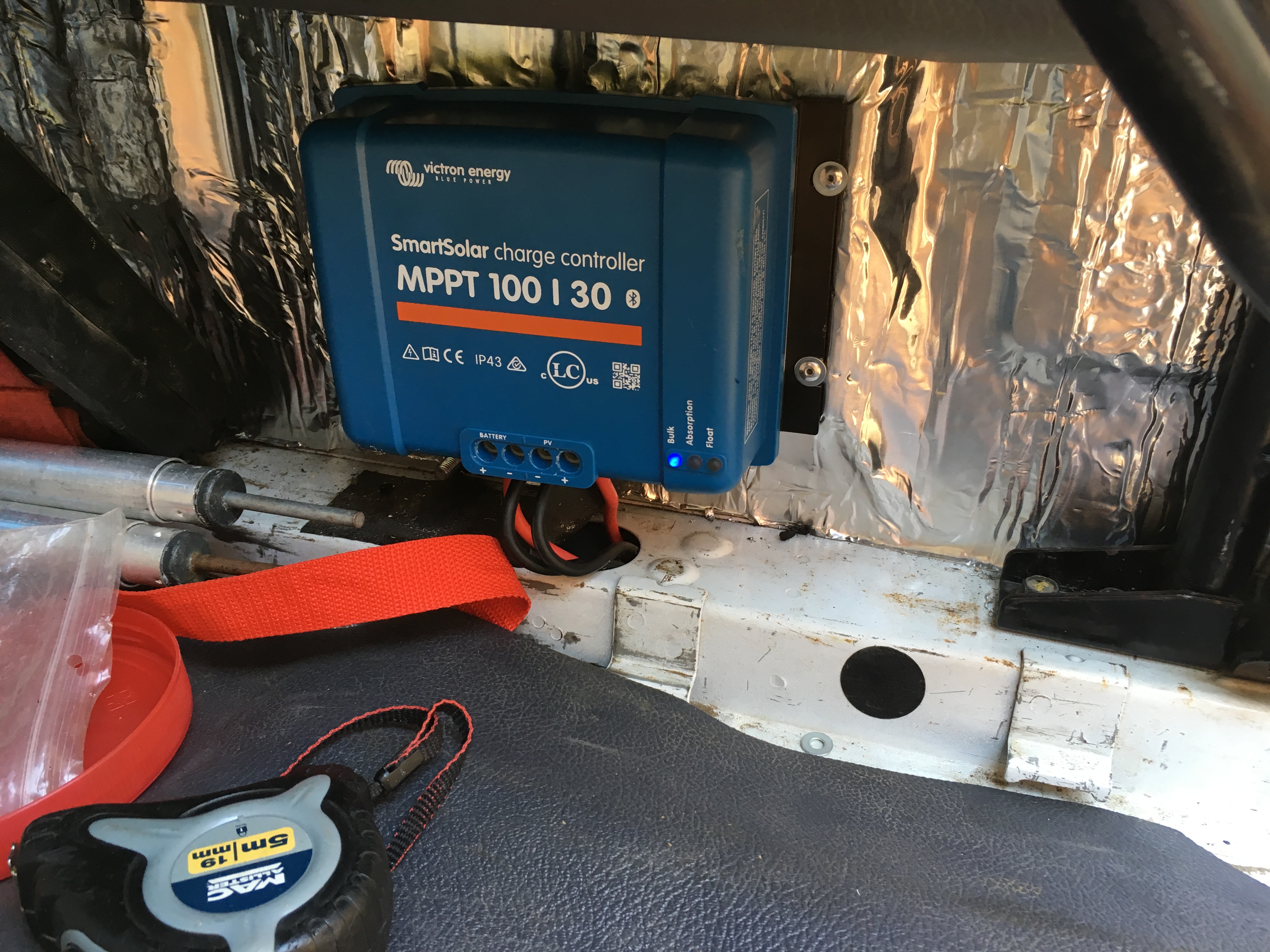

histoire d'avoir de l'autonomie, on installe 440W de panneaux solaire (made in china) et un bon controller MPPT

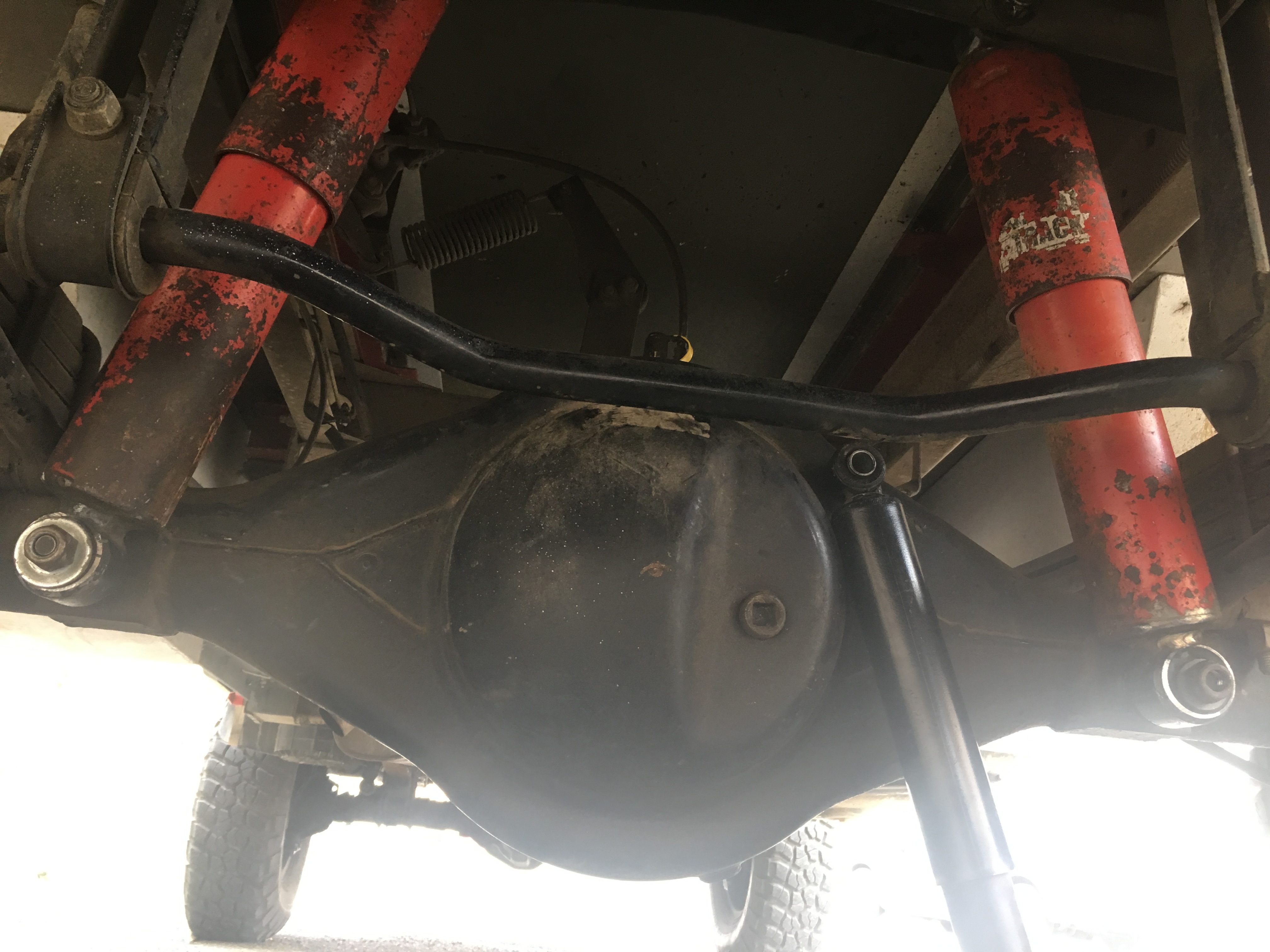

Afin d'éviter le tangage, hop, on adapte des amortos Koni qu'on m'avait donné. Ils sont nettement plus gros et plus résistants:
une petite dédicace au meilleur coutelier (avis totalement subjectif mais quand même) :D
une petite photo d'un moment de vie à l'intérieur
un autre bivouac
Cabstar 4x4 en cours de prépa
http://www.t-airs-de-jeux.fr/
Avatar du membre
vieux-new-one
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 3315
Enregistré le : 10 oct. 2007 15:16

Re: CabStar 4x4 - Tortue

Message par vieux-new-one »

Bjr
C'est cool de pouvoir profiter du camion. Belle réalisation
Vu que j'ai monté une BT de Cabstar sur mon B110n je lirais avec intérêt les problèmes que tu as eu.
Merci par avance
Cdt
Yves
