longueur de caravane sur plateau

[maba]

Salut,
je recherche une caravane pour mettre en "amovible" sur le B.
Mon plateau mesure 2.8mx2. ( ouais j'en ai une petite ! )
Dans mon cas, la caravane est la solution que je préfère. mais je n'arrive pas à savoir de combien elle peut dépasser à l’arrière de la benne ????
J'ai trouvé une caravane de 3.6mx2. donc, ça dépasse de près d'un mètre !!

kiki peut m'aider ?
Merci
Marc.

[le duc]

trouves le barré rouge (ou notice desciptive) et tu auras la longueur maximale tolérée pour la caravane

[Bruno Jordan]

La caravane sera considérée comme objet transportée ou comme carrosserie du camion?
Dans le deuxième cas oui barré rouge mais dans le premier non.
Je ne connais pas, pour un VL ou PL, la distance maxi de dépassement de la marchandise mais à mon avis un m doit passer sans soucis.

[maba]

salut,

étant donné qu'elle sera amovible, je pense qu'elle sera "objet transporté".
Mais si c'est moins contraignant, je peux lui faire de beaux encrages en acier et elle devient une partie de carrosserie (démontable quand même, faut pas déconner !)
Voici une partie du barré rouge, mais pour un novice comme moi,.....pas simple
C'est un barré rouge "cabine A" ou un "cabine" A ou peut-être un "cabine A" ???
Je préférerai le barré rouge "cabine A" car il est a 6.20m et c'est pile poil !!
Je me sens très con là !
Merci.

[maba]

OUPSSS j'ai oublié le barré rouge!!
il m'a troublé celui la !
a+

[hippo]

Tu as tout intérêt à la laisser comme objet transporté, sinon tu es hors cote barré rouge sur le porte à faux d'une part, ensuite tu serais obligé de passer par la case dreal avec certif de carrossage et tout le toutim et tu ne serais plus autorisé à rouler sans sauf à obtenir la double spécification ...
Après si tu veux pas de soucis, je te conseillerais d'ajouter une barre anti-encastrement et de reculer plaque et feux à proximité du bout de la caravane, car c'est ce qui ennuierait la marée chaussée plus que le reste.

S'il est toléré de transporter ponctuellement un truc long avec une simple balise rouge au bout, sur du long terme c'est moyen sans déporter les feux.

[Bender]

J'ai toujours entendu dire qu'un chargement pouvait dépasser de 3m grand maximum à l'arrière. A l'avant, rien ne doit dépasser.

[Mukka]

Exact Bender ... 3 mètres arrière ... 0 mètres avant ... transport temporaire de marchandise

[maba]

salut,

d'accord avec le fait qu'elle reste en "transportée".
Mais ça va être plus simple en fait : je vais prendre toutes les mesures pour être sûr, mais je vais modifier la caravane.
Je pense enlever le timon, (ça c’était logique) et découper le bas de la caravane pour quelle rentre entière dans la benne avec une partie (1m) du toit qui passe en capucine.
Pour cela, il faut que dans la partie capucine, je puisse y mettre un lit.
Bonne prise de cote oblige.
Ainsi, ça ne dépasse plus, plus besoin de butoir arrière ...

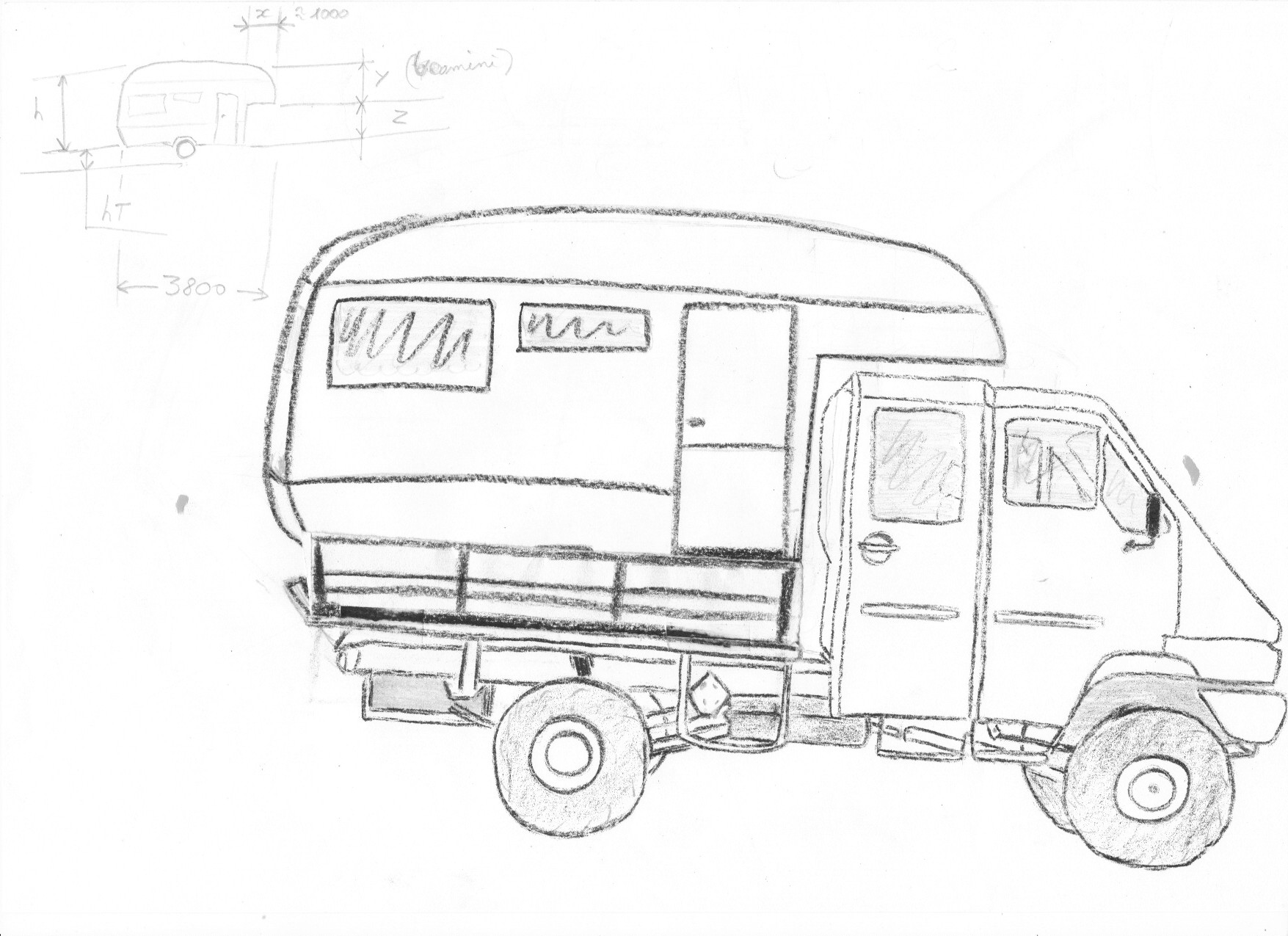

Voici mon imagination en dessin. normalement ça passe. je remesure sur la caravane demain soir.

je garde les roues pour 3 raisons :
1 : sinon la capucine mesurerai 10cm de haut et 40 de profond
2 : je monte la caravane avec 2 rampes et un treuil.
3 : je garde la rigidité de la caravane.

C'est booo hein !!!
Reste à voir demain pour les mesures.

a+
Marc.

[maba]

salut

SNIFF, ça ne passe pas
j'avais mesuré la caravane sur cale sans les roues. Il se trouve qu 'avec des roues elle est trop basse.
à suivre !

[OB1KnoB]

Salut,
Pourquoi ne pas simplement te faire un système de cales sur ton plateau ? comme ça tu mets ta caravane à la hauteur que tu veux... Mais perso je ne laisserai pas la caravane sur ses roues, imagine le mouvement latéral que ça va donner en roulant, ta capucine risque de toucher ta cabine, à moins de la faire super haute au dessus de la cabine pour prévoir suffisamment de jeu... Et si une roue se dégonfle ? (pas fréquent en stationnaire mais bon sait-on jamais!) Ta capucine ça descendre d'autant de cm ^^
Si tu veux vraiment faire un montage de ce genre, installe ta caravane "châssis sur cales" sur ton plateau, là tu n'auras plus que la torsion du châssis du B à prendre en compte pour ta capucine.

Sinon j'aime bien le look, ajoute deux antennes et tu seras la mascotte du forum :





@+
dimitri

[maba]

salut Dimitri

Mon pc déconne un peu et je n'ai pas les images sur le forum
Je ne sais pas qu'elle est l'image que tu as mis sur ton message. Je pense au "Bescargot" ?
Si c'est celle là, t'as tout pigé ya des années que je parcours ce forum et j'ai toujours pensé qu'un jour j'aurai un "Bescargot". En fait c'est un peu ce dessin qui m'a donné envie. (on a tous des problèmes...... )

Bref, j'avais bien pensé à la roue qui se dégonfle. La caravane repose à l'avant sur des "caisses-cale" et à l’arrière avec des fixations idem celle d'origine de la caravane. On voit un peu sur mon dessin.

Je me retourne vers une une caravane de 2.8x2m. mais il me faut 2 couchages, cabinet de toilette, cuisine...
Je recherche à nouveau une coquille !!

a+

Marc.

[Bruno Jordan]

Tu peux fixer l'avant directement sur un support surmonté d'une boule de tractage et ainsi utiliser le système d'origine.

[maba]

ben oui, mais c'est que je devais couper le timon,
sinon, il serai a la place de l'auto radio

[Bruno Jordan]

Eh oui quel c.. complètement à coté de la plaque ce soir!!!

[maba]

Non, non c'est loin d’être C... le support avec la boule soudée dessus.
A réfléchir pour une autre application.
a+

[hippo]

je ne sais pas où tu en est de ton projet mais si ça peut te donner du cœur à l'ouvrage

j'y ajoute ce commentaire de celui qui l'a faite:

L'avantage de cette option, c' était le gain de temps au niveau de la "construction" des agréments intérieurs surtout, ... tout était déjà fait ! ... Douche, toilettes, cuisine, etc .. Seul, le couchage a été revu ... Un moindre mal !

Bon, j'avais lu sur le site ... Un post sur l'impossibilité de cette faisabilité (caravane) ... car elles acceptent mal les déformations et les contraintes ... Je confirme !

Cependant, avec quelques règles incontournables de loi de physique, un peu de savoir faire en carrosserie ... tout va bien !

[stlu]

Bonjour hippo, ce serait possible d'avoir plus d'infos sur cette modif ou le lien? J'aimerai bien en savoir plus, surtout sur ça (je crois voir une sorte de faux-châssis ajouté, des cornières, ...):

Cependant, avec quelques règles incontournables de loi de physique, un peu de savoir faire en carrosserie ... tout va bien !

stlu

[maba]

Salut

Je n'arrive pas a voir les photos Hippo.
je ne sais pas pourquoi?
Ya pas moyen.
Pourtant pour le cœur à l'ouvrage....yen aurait besoin d'un peu.

a+

[OB1KnoB]

Salut Marc, je t'ai modifié le message de Pascal, tu dois pouvoir voir les photos maintenant.

@+
dimitri
