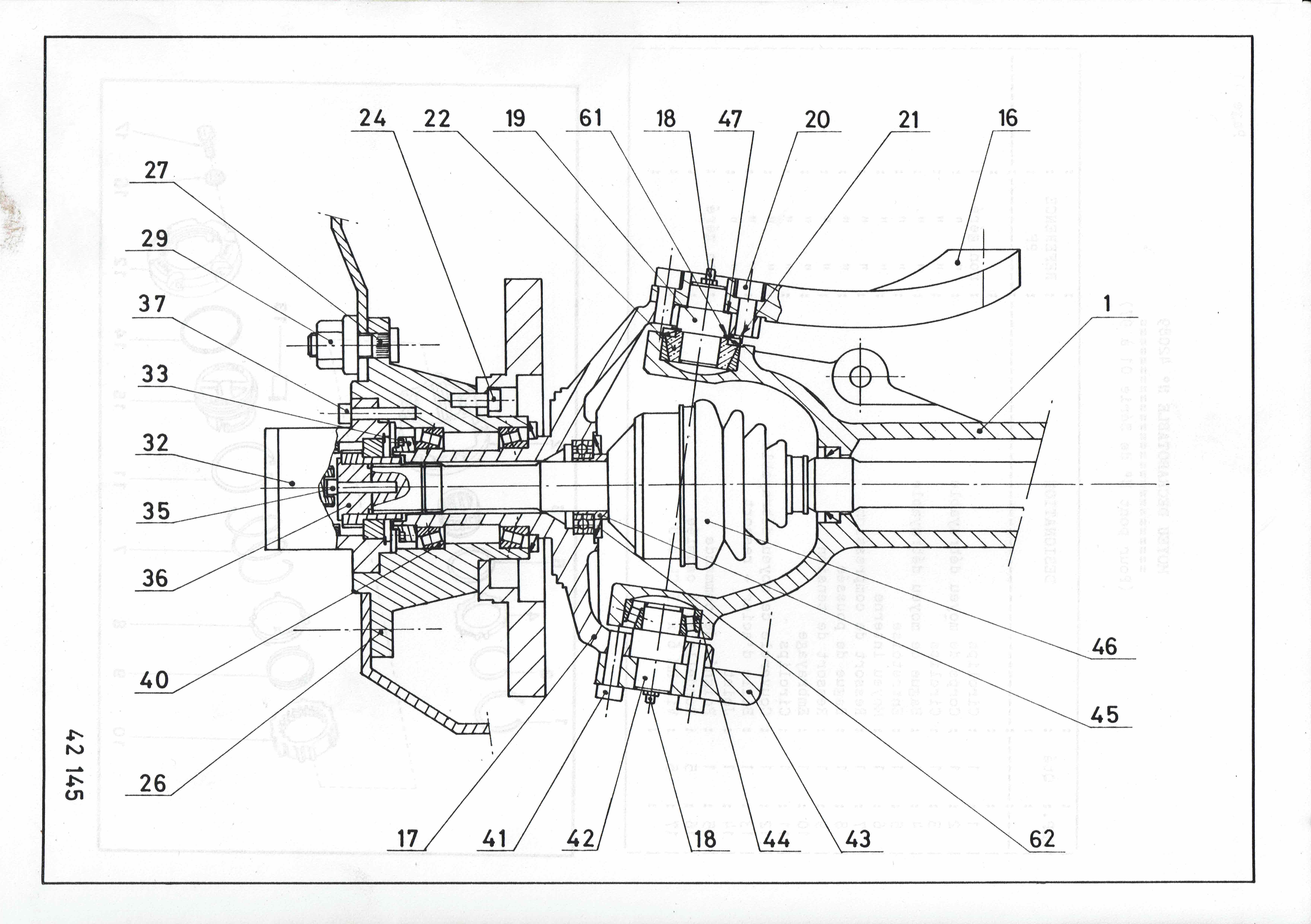

Vue technique :

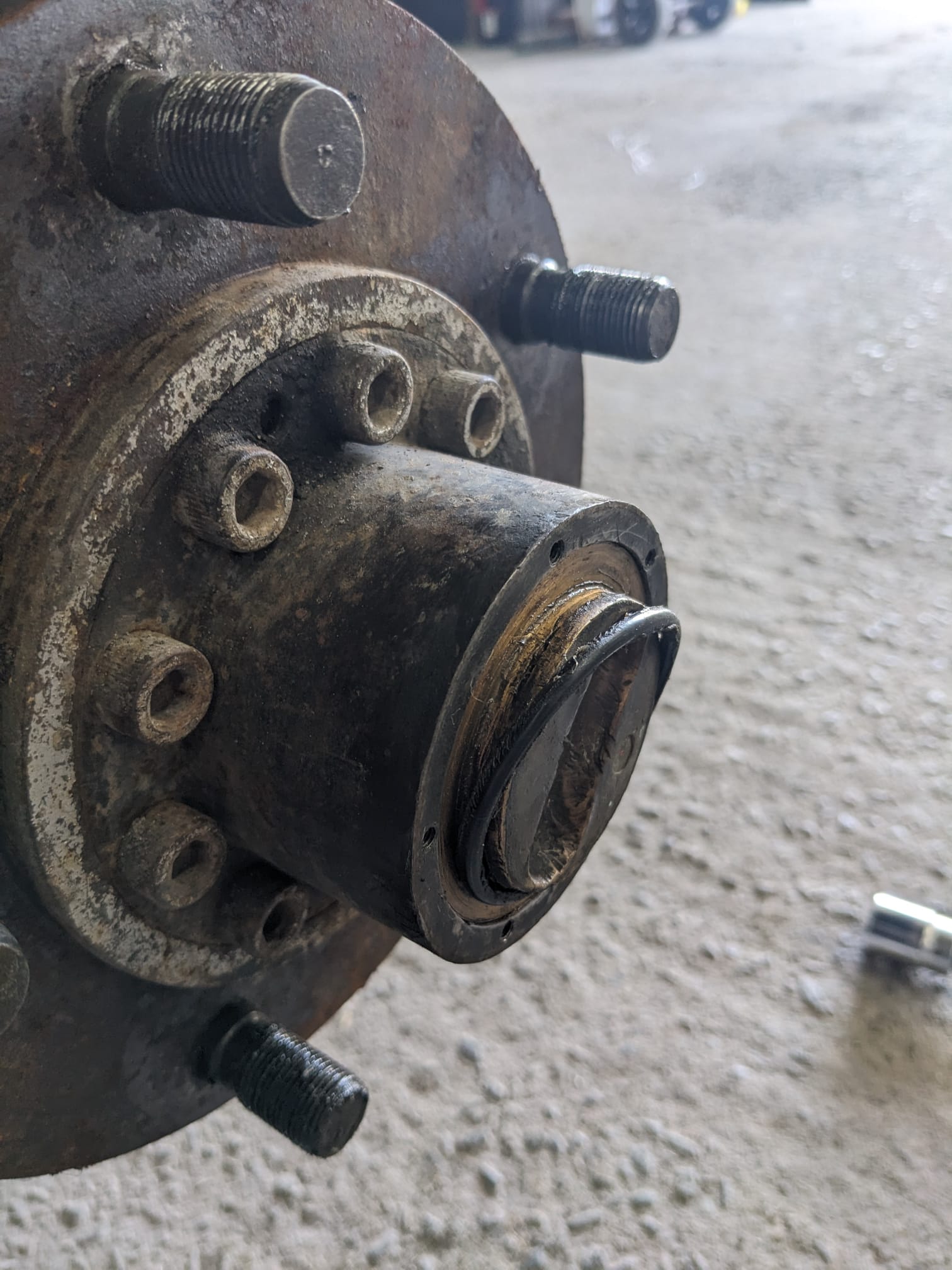

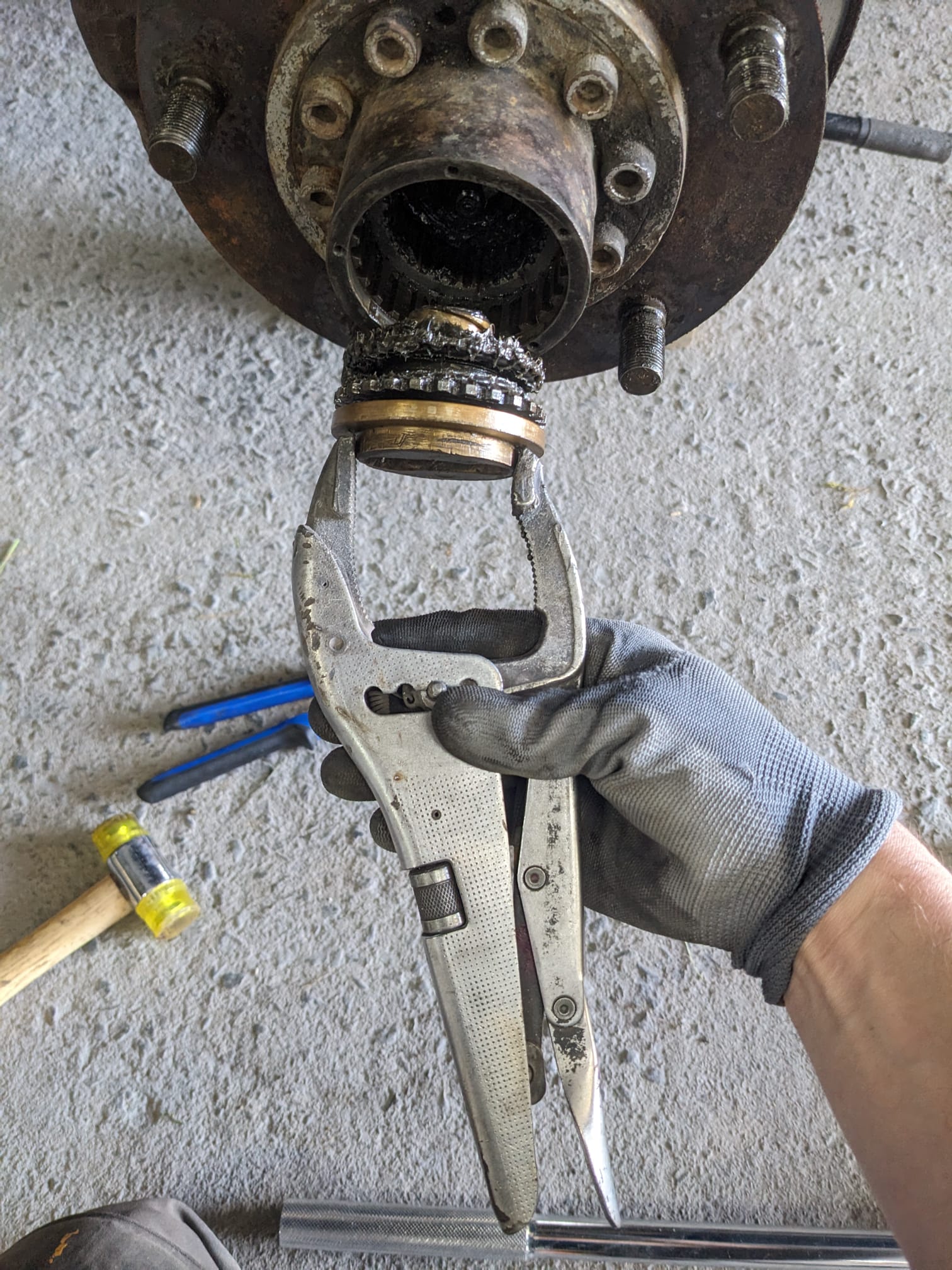

| Vue | Référence | Description |
| 16 | vide | Levier de direction |
| 20 | vide | Vis de pivot haut M12x? |
| 22 | Hirshmann VAxx | Joint de pivot |
| 22 | vide | Cône en bronze de pivot |
| 27 | vide | Goujons de roues |
| 29 | vide | Écrous de roues |
| 18 | vide | Graisseurs M8x1.25 |
| 19 | vide | Tourillon de pivot haut |
| 18 | KM10 + MB10 | Écrou de fusée M50X1.5 mm + rondelle à créneaux |
| 40 | 32010-X-TIMKEN | Roulements coniques fusées |
| 41 | vide | Tourillon de pivot bas |
| 42 | vide | Tourillon de pivot bas |
| 44 | L44600LA-902B2-TIMKEN | Roulement conique 25.4x50.29x14.22mm |
| 47 | vide | Cales de réglage de pivot (augmente la précontrainte) |
| 61 | vide | Cales de réglage de pivot (diminue la précontrainte) |
| 62 | vide | Roulement de joint homocinétique |
| 16008-SKF | Roulement moyeux débrayables 40x68x9mm |

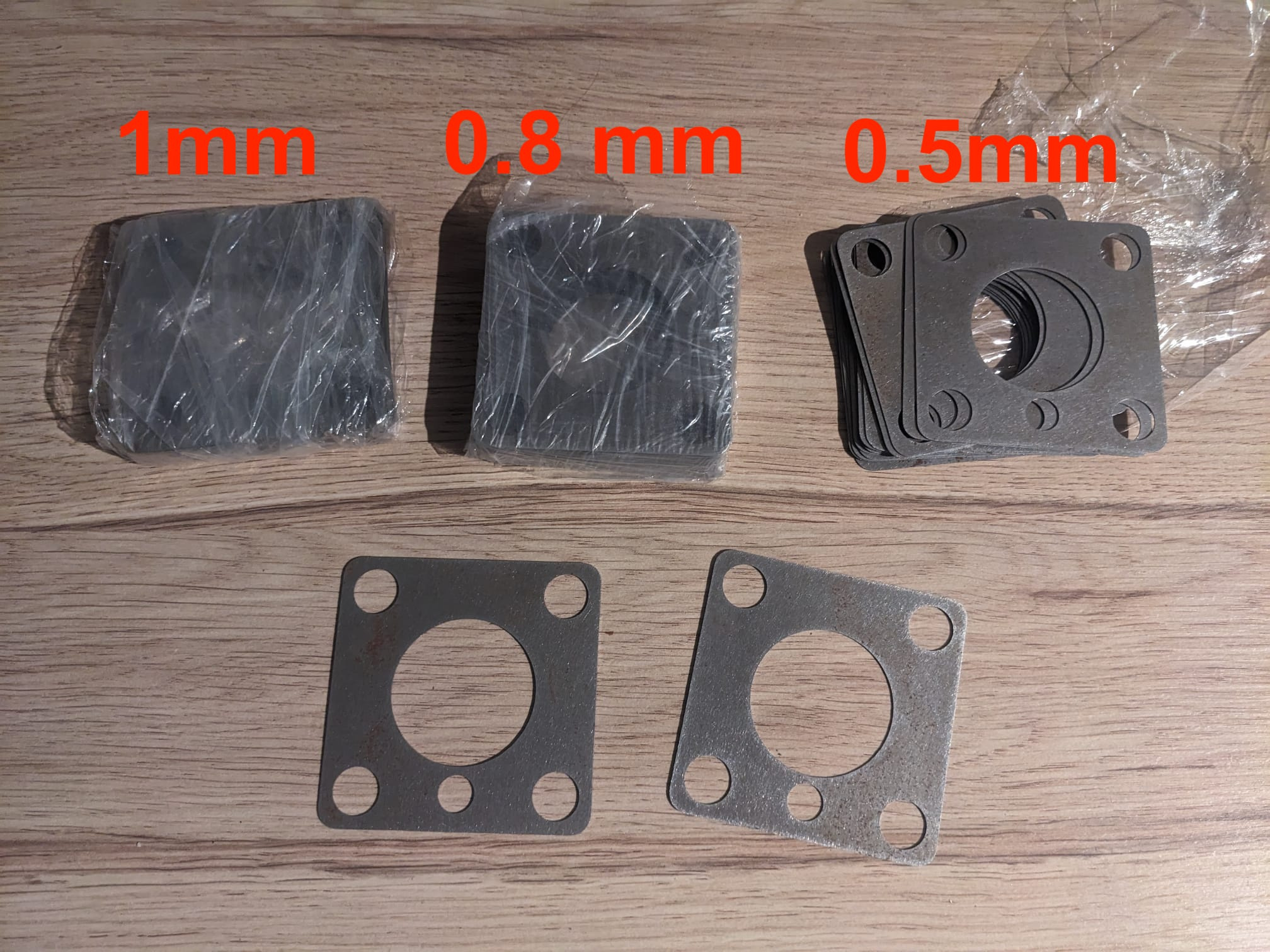

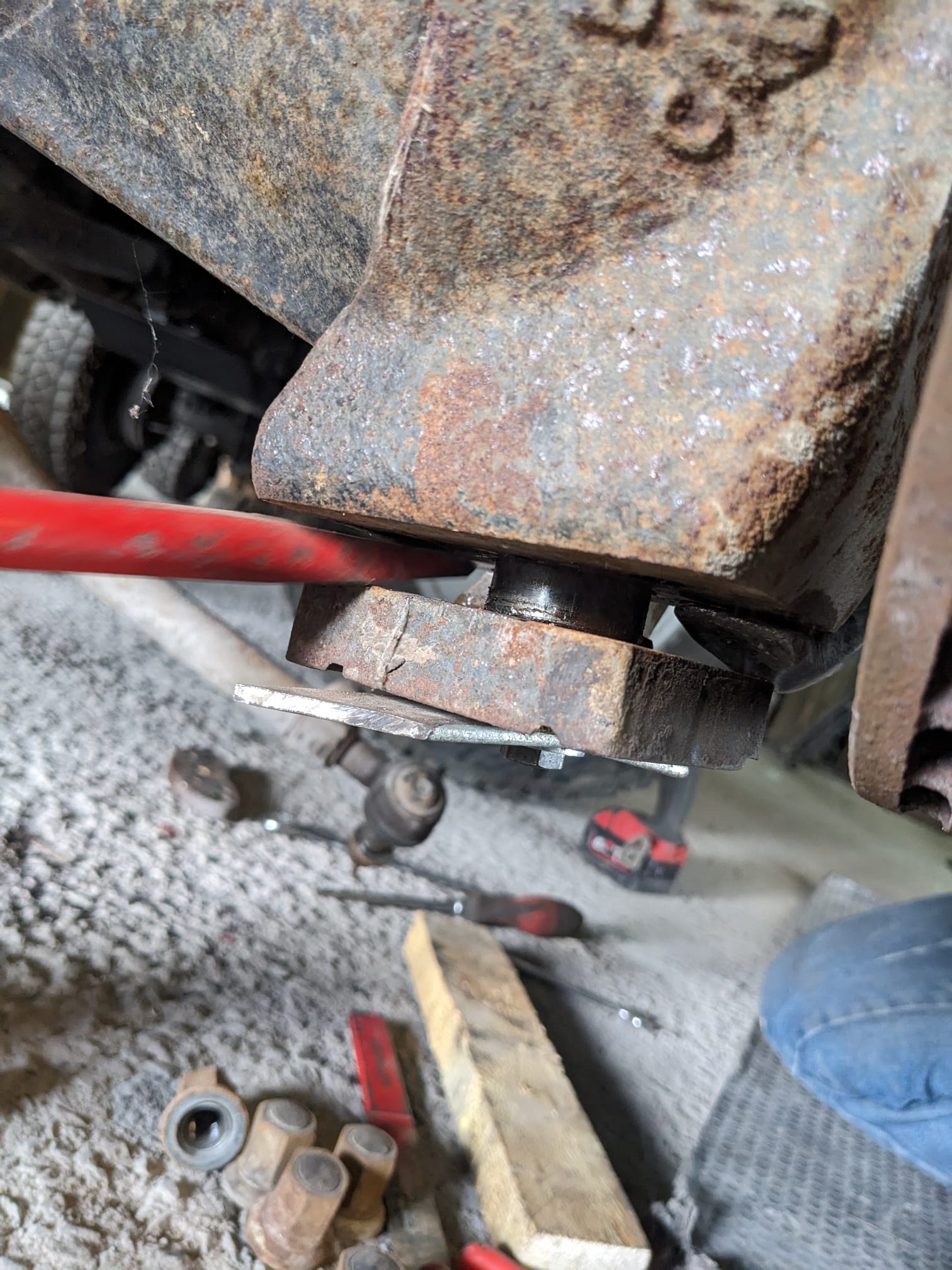

Cales de réglages :

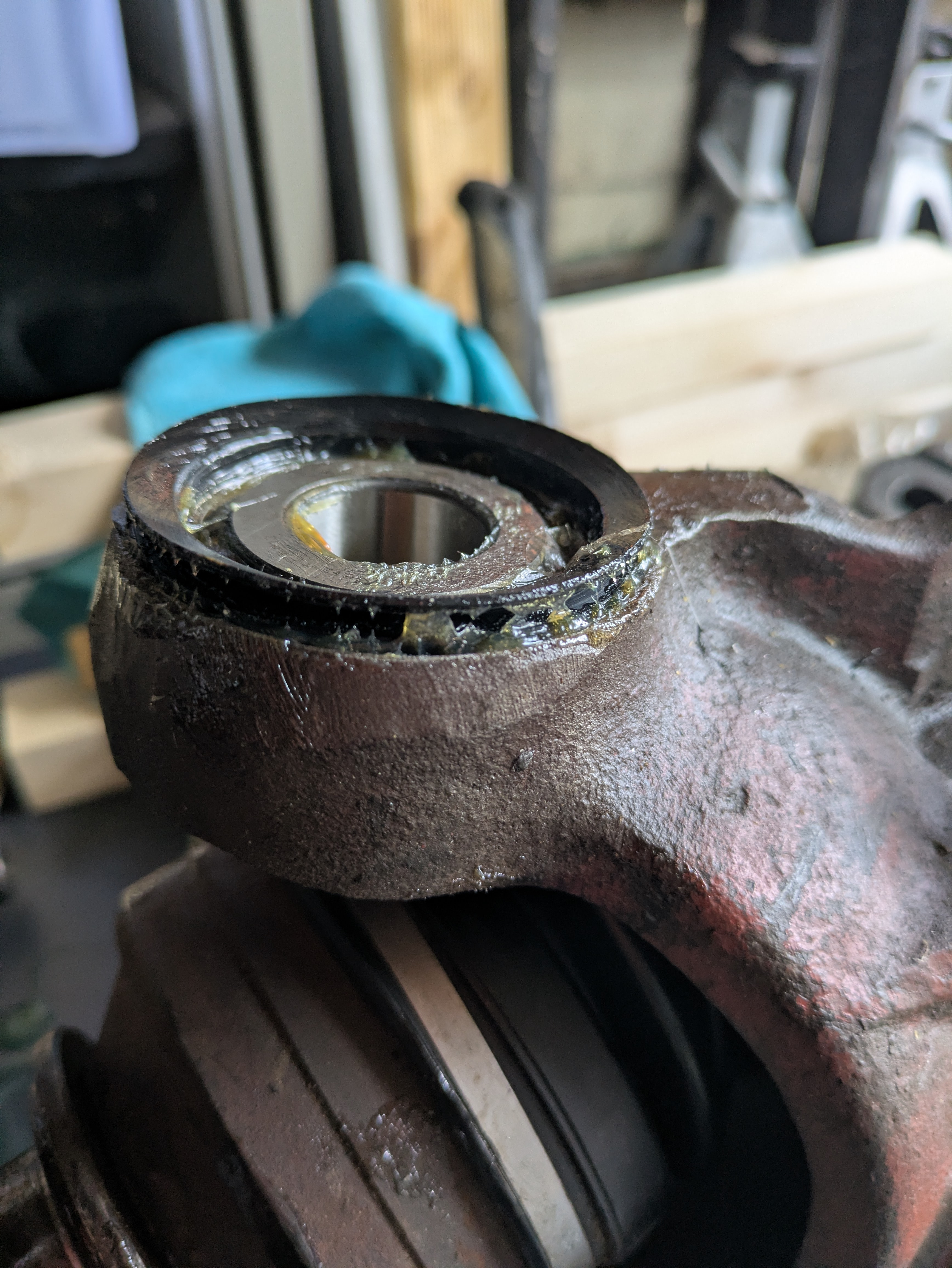

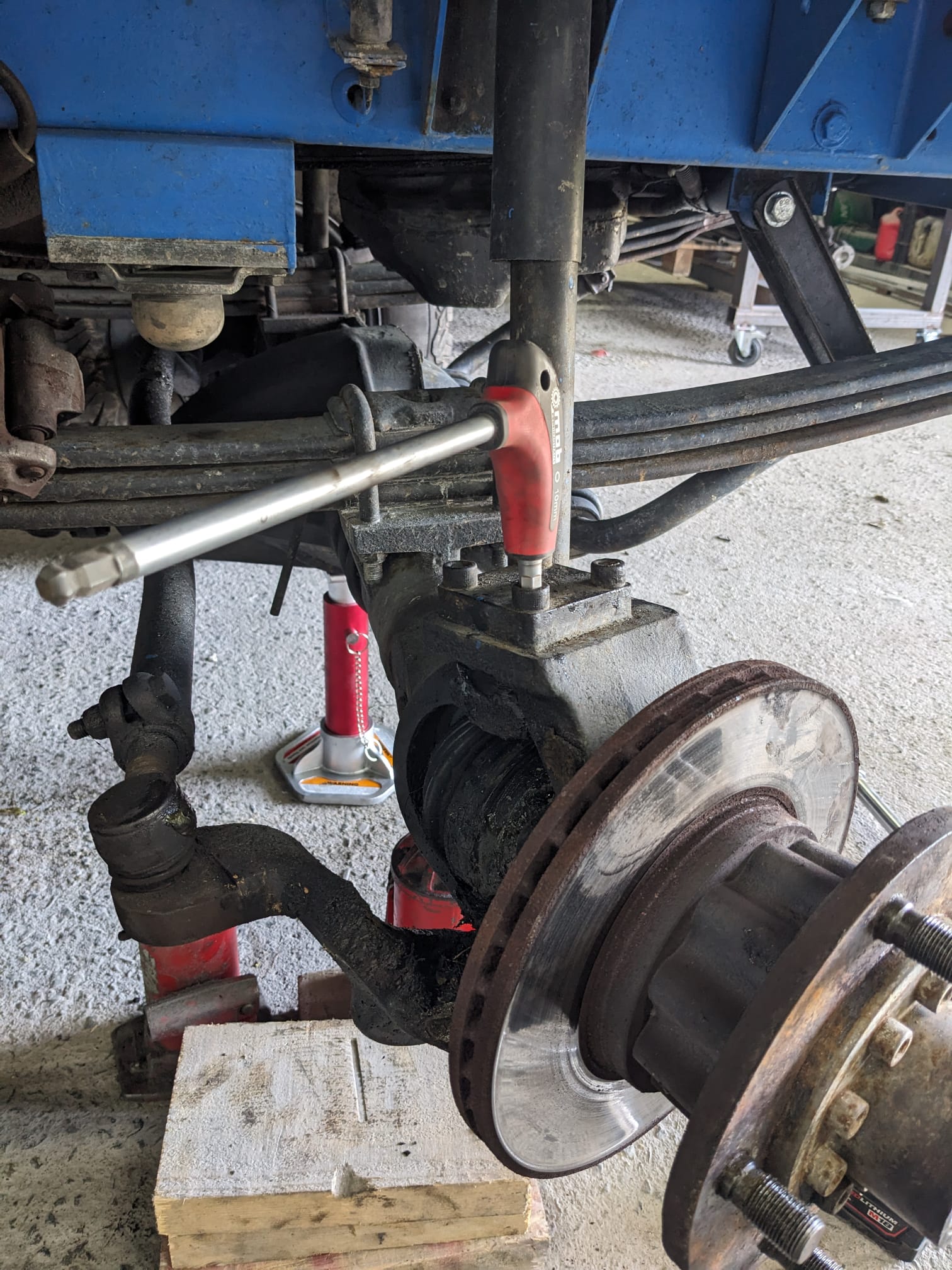

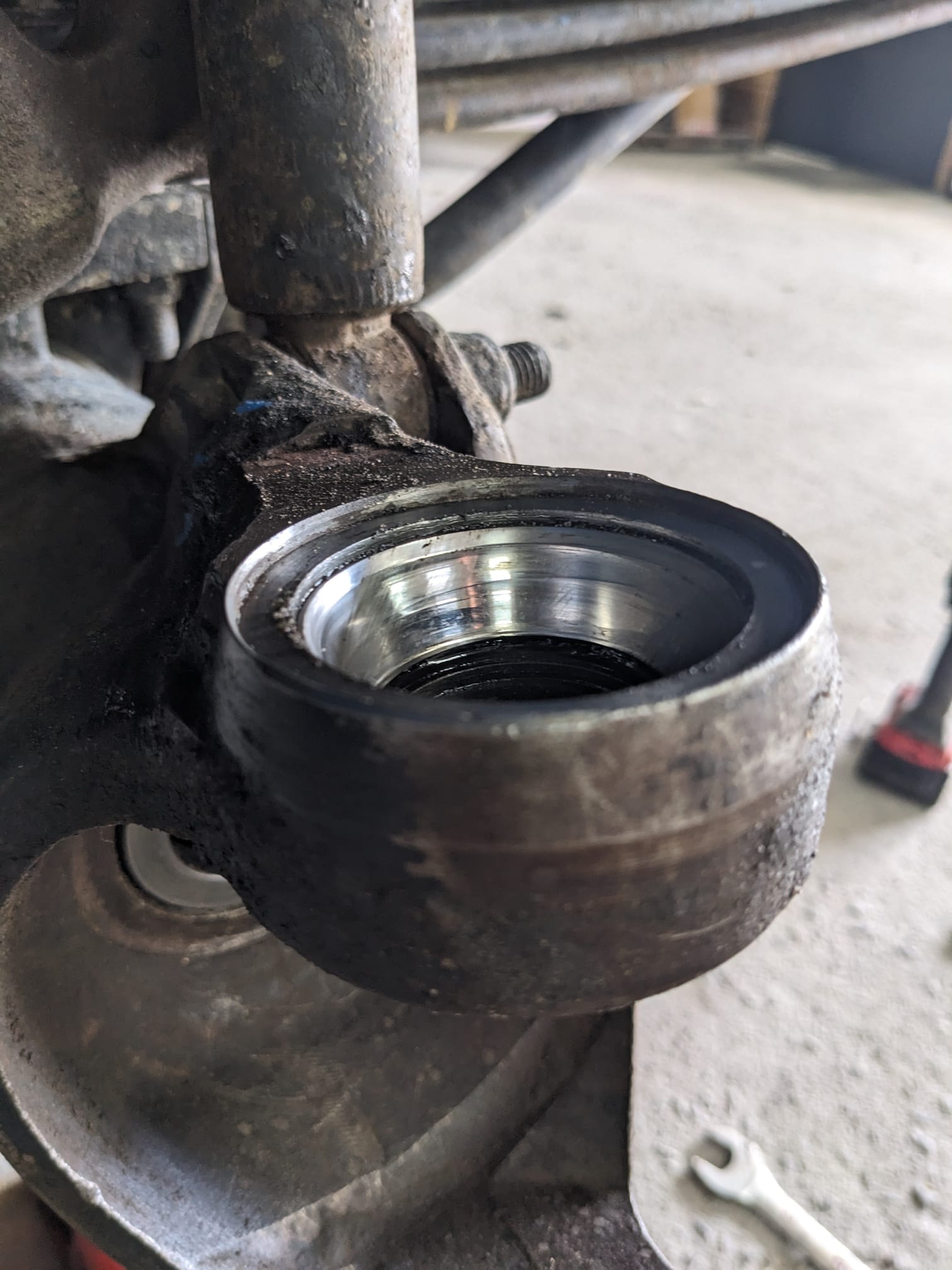

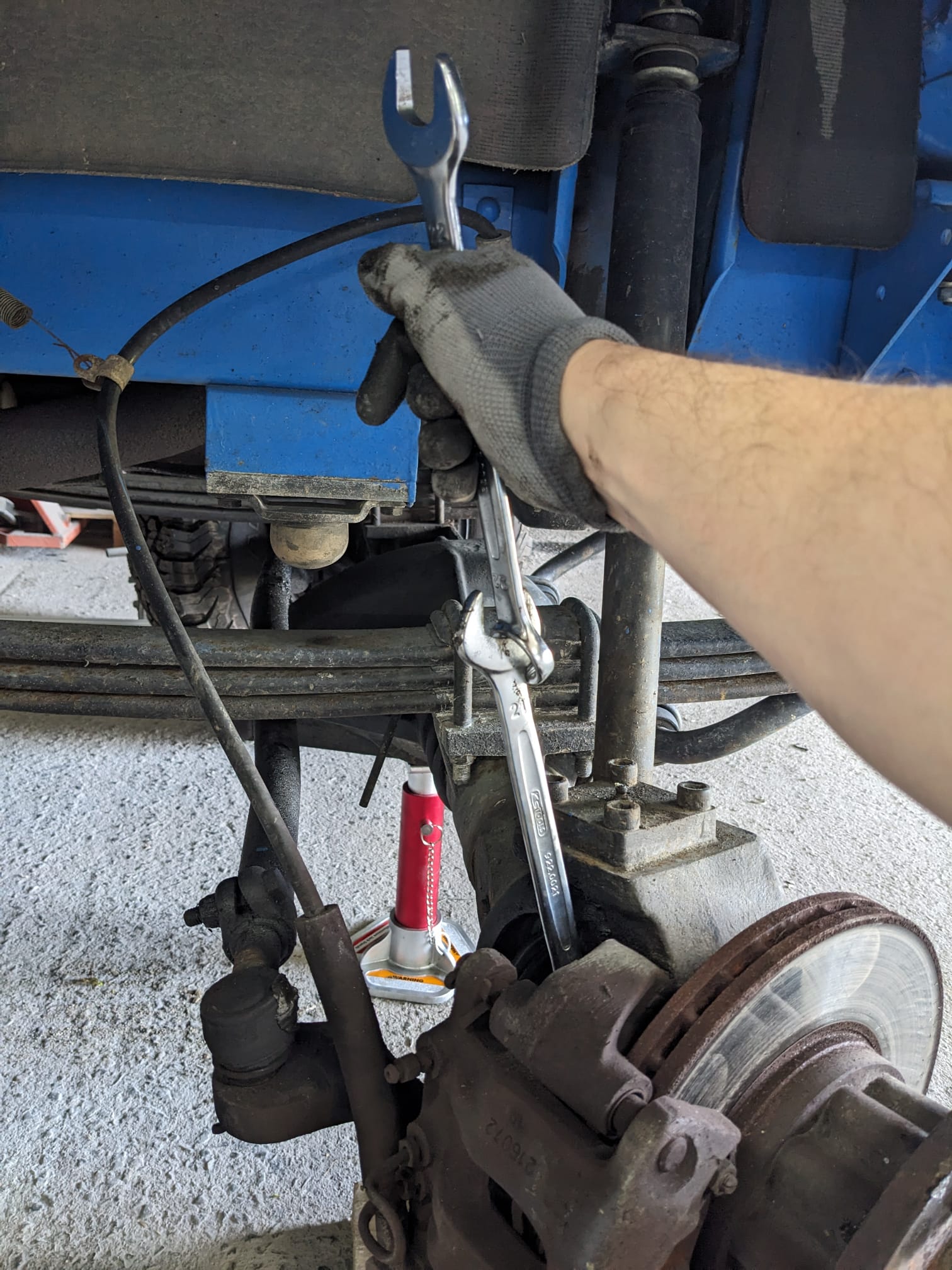

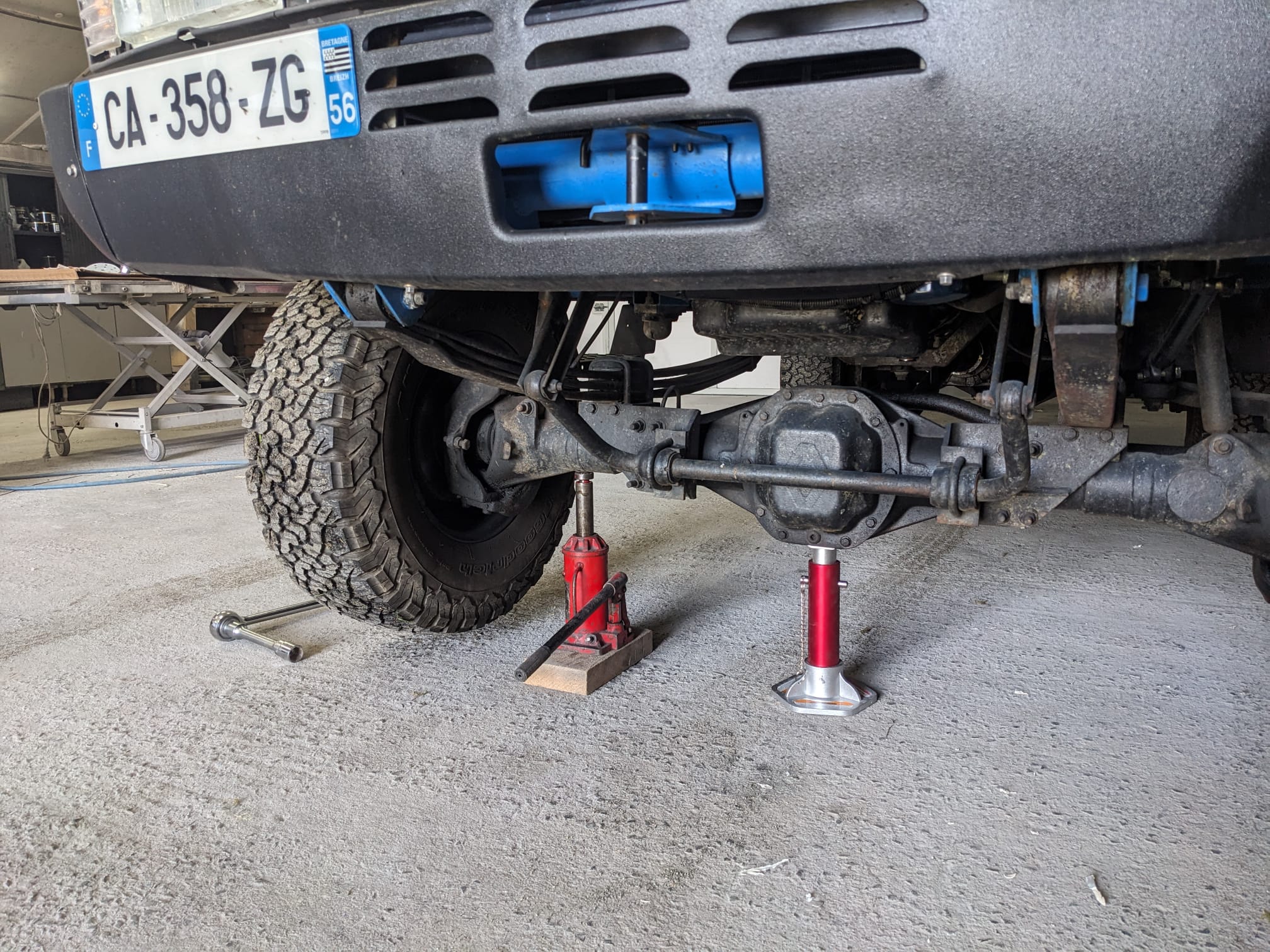

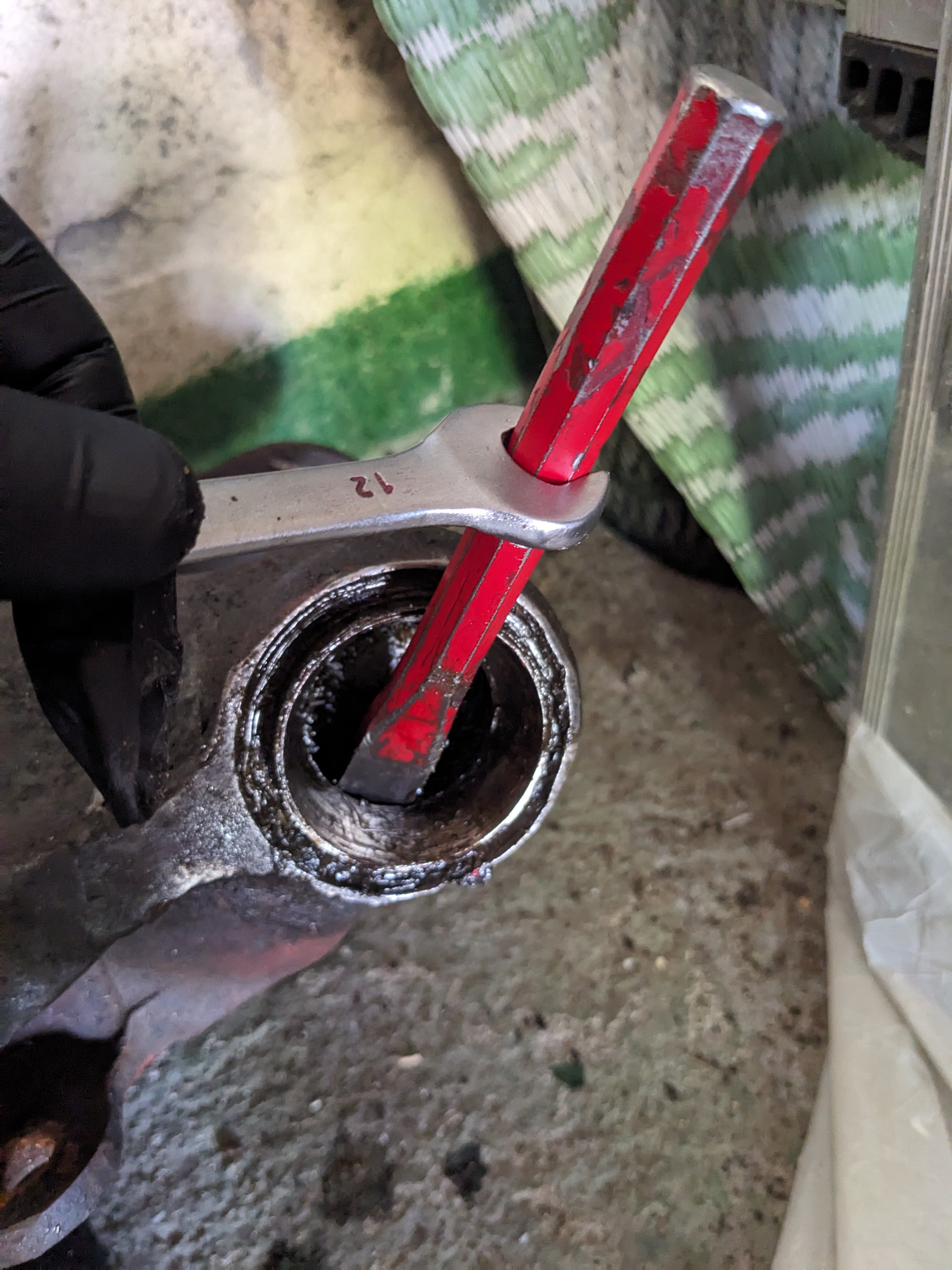

Le réglage de la pré-contrainte des pivots (cône en bronze en haut et roulement conique en bas) Ne doit pas comporter de jeux, sans pour autant contraindre excessivement le pivotement. L'idéal pour s'assurer du bon réglage est d'utiliser une vis M8x1,5 à la place du graisseur haut et une clef dynamométrique. Le mouvement du pivot doit s'effectuer avec une force d'environ 20Nm Au besoin ajouter/supprimé ou échanger des cales.
Cales de réglages de pivots (augmente la précontrainte) :
Cales de réglages de pivots (diminue la précontrainte) :
Fichier DXF pour découpe laser :
