une bt double levier de tp3 dans un b 110 (??)

[Fabien 42 & 69]

Ca semble plus raisonnable qu'une de TP3....

Si tu peux mesurer a la louche ainsi que l'espace entre la tulipe de boite et la BT.

[come 09]

oui
43cm de long
40cm de large
43cm de haut
...bien carré tout ça....et 95 kg sans huile...le cardan fait 40cm entre la bt et boite

[Fabien 42 & 69]

merci, ca fait gros pour un TP3 mais avec le mm moteur pk pas....

[Fabien 42 & 69]

Salut,

Quelqu'un as t'il le schémas, voire des photos de la tringlerie d'origine d'une BT double levier sur TP3 ?

Merci,
Fab

[tarte o fleur]

bt double

bt double

salut

joyeux noel a tous
tiens shéma de bt double.
si tu veux une photo c est possible mais plus tard...

[Fabien 42 & 69]

MERCI !!!!!

Ca devrais me suffire !

[Denis Chassac]

Bonsoir

si tu supprime le bras de liaison entre les deux tiges :

bras de BT.png (49.2 Kio) Vu 4139 fois

alors tu pourras passer en 4x2 courtes
mais avec la puissance du 720 spc, ça risque d'arracher fort...

@+
DEnis

[Fabien 42 & 69]

Un arbre de roue cassé par démarrage

[Fabien 42 & 69]

Salut a tous,

Dans la pose, pour le moment (a part la neige et les -3°C), ce qui me gène c'est la patte de fixation de l'articulation.

Comment est-elle fixé, quel est son aspect, quelle taille/épaisseur, est-elle soudé au châssis, etc...

Je voudrais me rapprocher au maximum du montage d'origine.

Merci,
Fab

[Fabien 42 & 69]

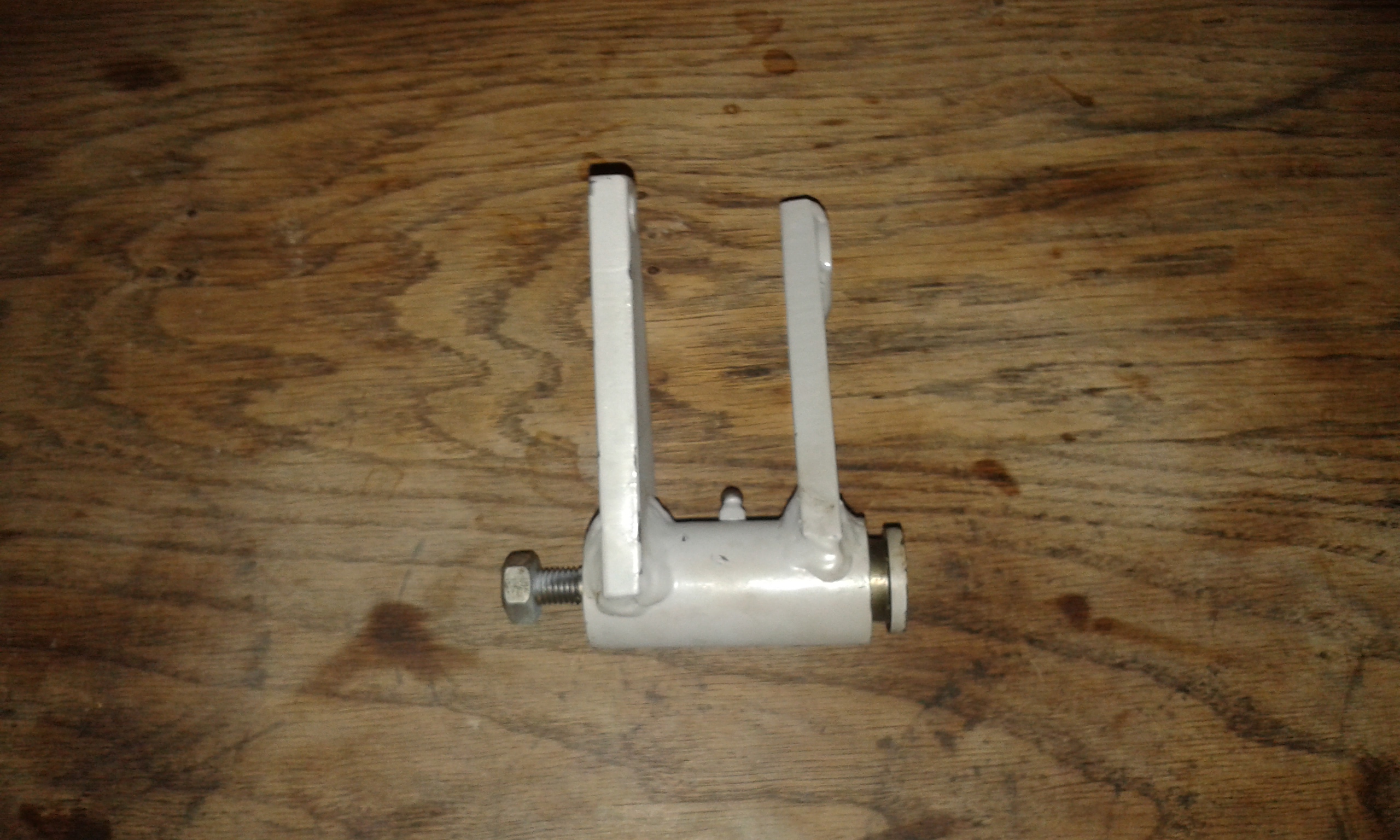

La fixation de cela :

[Fabien 42 & 69]

Personne ?

[OB1KnoB]

D'après ta doc ça n'a pas l'air bien compliqué, ça semble juste un bout de plat plié pour faire un U...
Vu que tu as toutes les pièces mis à part celle-ci tu devrais pouvoir déterminer son emplacement non?
A partir de là tu fais ta pièce en plat plié ou soudé et tu boulonnes ou tu soudes au châssis.
Tu ne risques pas grand chose à la faire toi même ce n'est pas un organe de sécurité.

Mais un proprio de BT double leviers devrait te faire quelques photos un de ces 4

@+
Dimitri

[Fabien 42 & 69]

Effectivement, ce n'est pas compliqué : Un bout de fer de 5mm (heu....) plier en U de 7.5 cm d'écart (intérieur)/ 5cm d'épaisseur / 5cm de large avec deux trous (remarque faut des mèche assez grosses qui doivent couter un bras
