Infos pour réfection BOÎTE DE TRANSFERT SM8-TRM4000

Message par Gfresh »

Si Dessous un max d'infos regroupées concernant le TRANSFERT.

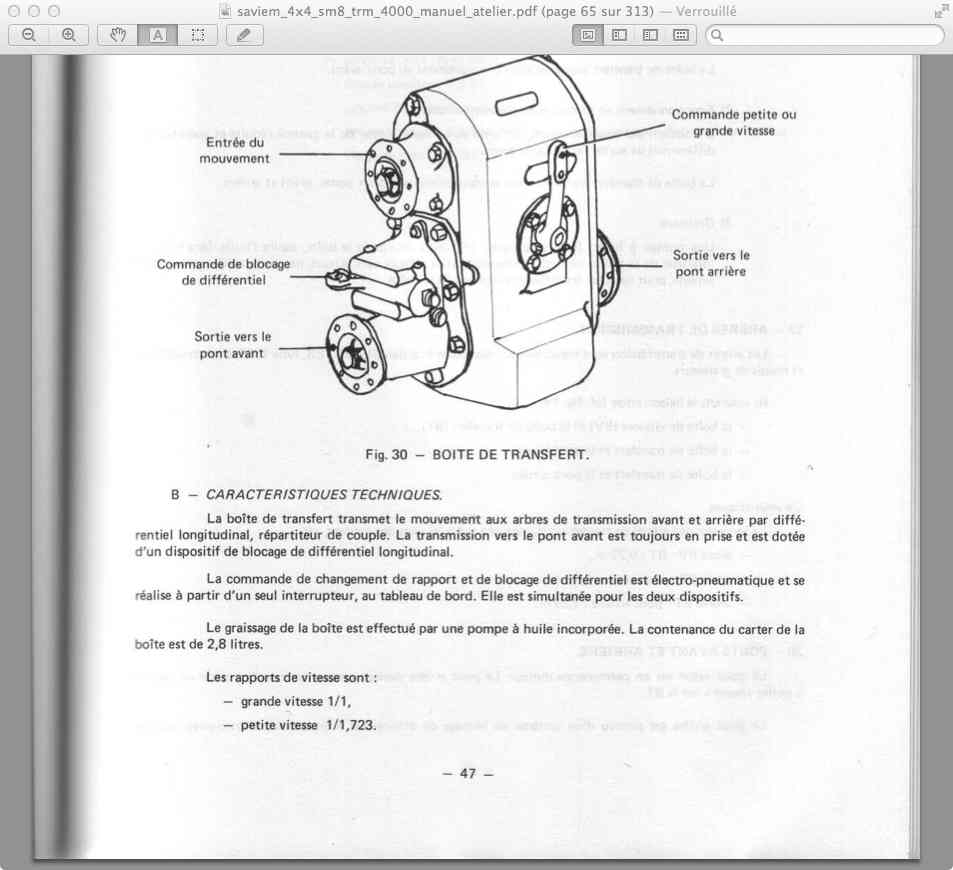

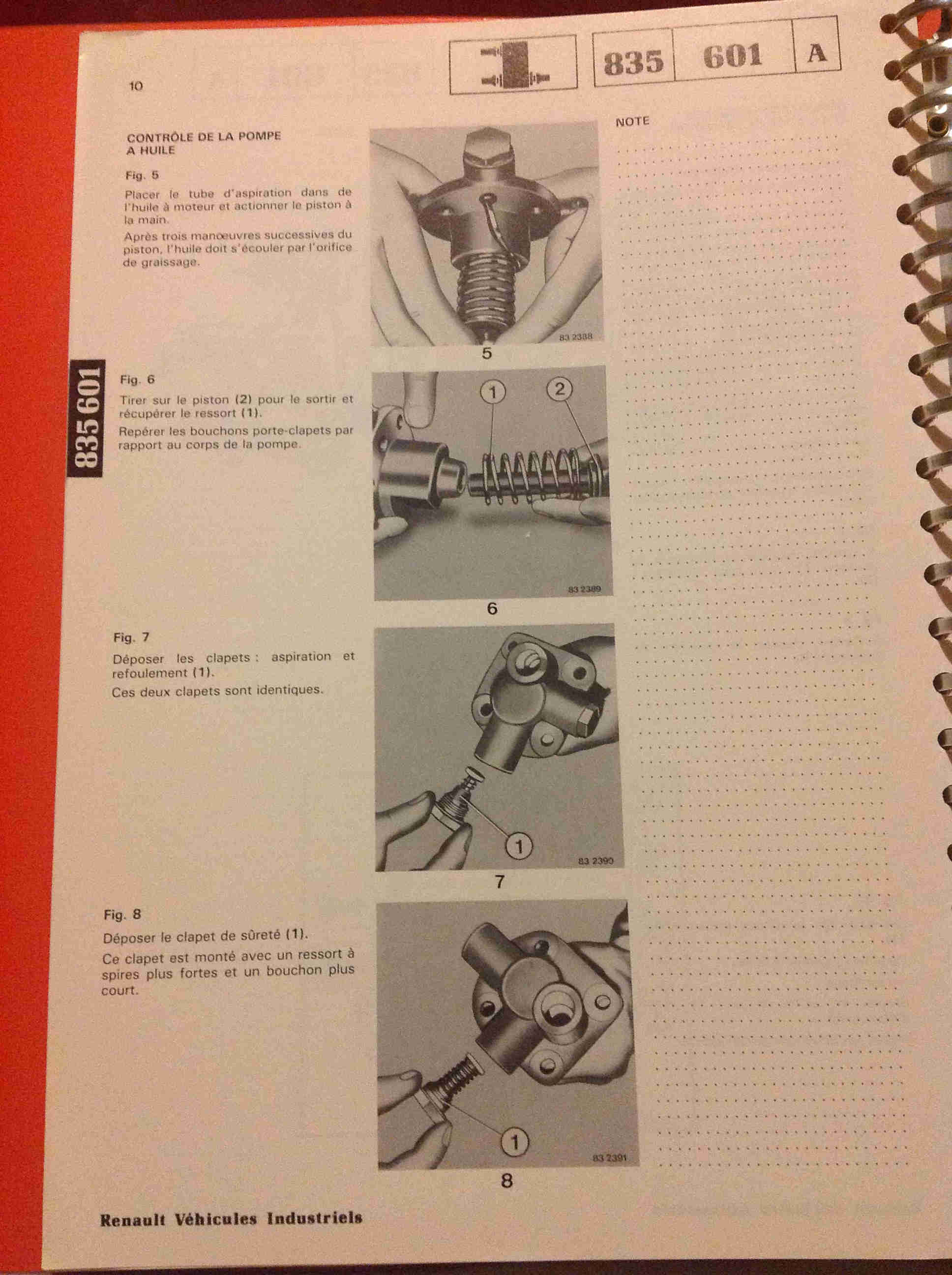

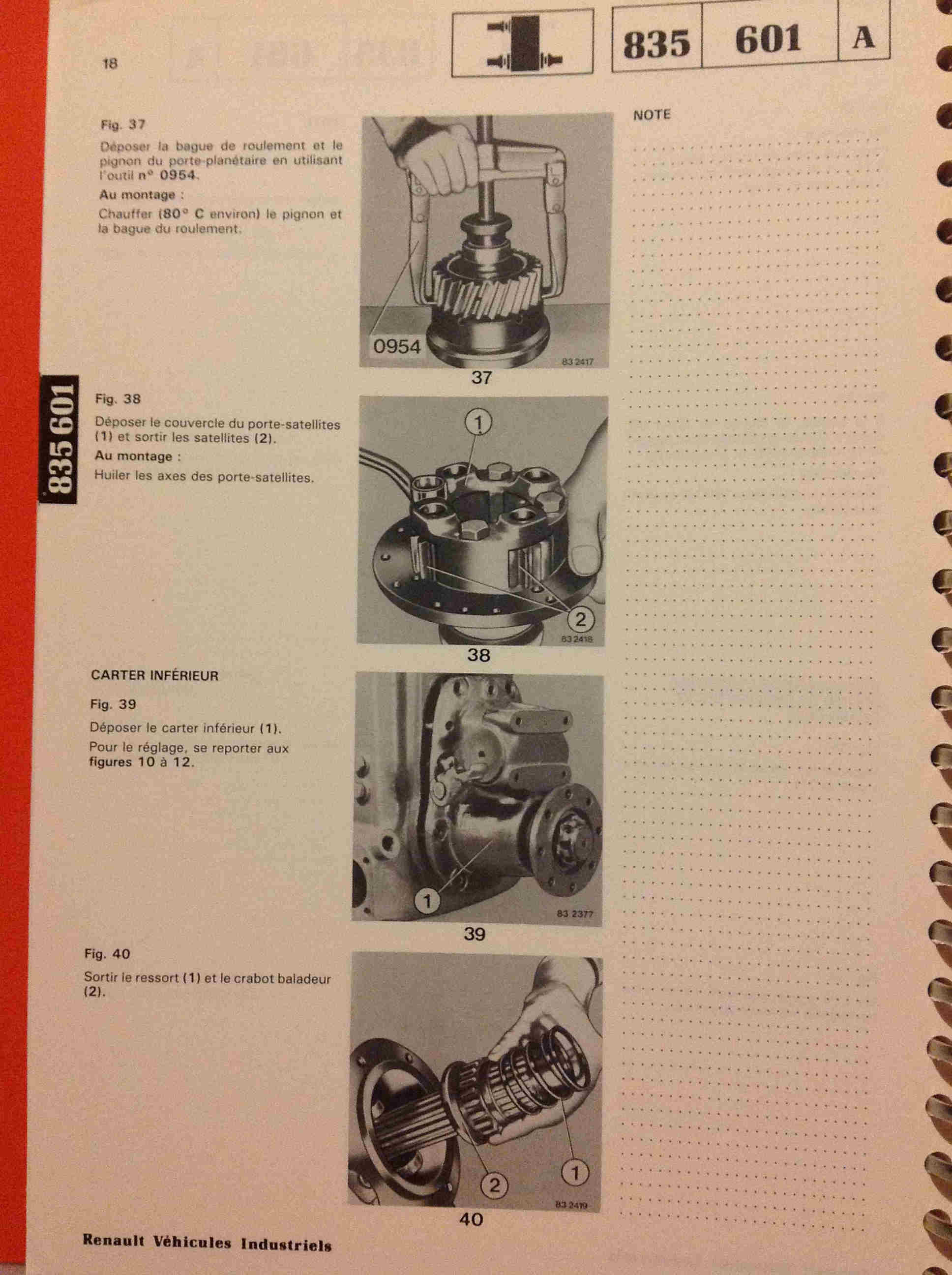

Merci à Oliv' pour les photos du manuel Renault, OB1KNOB pour les éclatés et Nomade pour la dernière photo.
P1 bis.JPG
Modifié en dernier par Gfresh le 22 août 2012 13:17, modifié 3 fois.
Haut
Avatar du membre
Gfresh
Facteur
Facteur
Reactions :
Messages : 218
Enregistré le : 08 août 2010 12:00

Re: Infos pour réfection BOÎTE DE TRANSFERT SM8-TRM4000

Message par Gfresh »

Haut
Avatar du membre
Gfresh
Facteur
Facteur
Reactions :
Messages : 218
Enregistré le : 08 août 2010 12:00

Re: Infos pour réfection BOÎTE DE TRANSFERT SM8-TRM4000

Message par Gfresh »

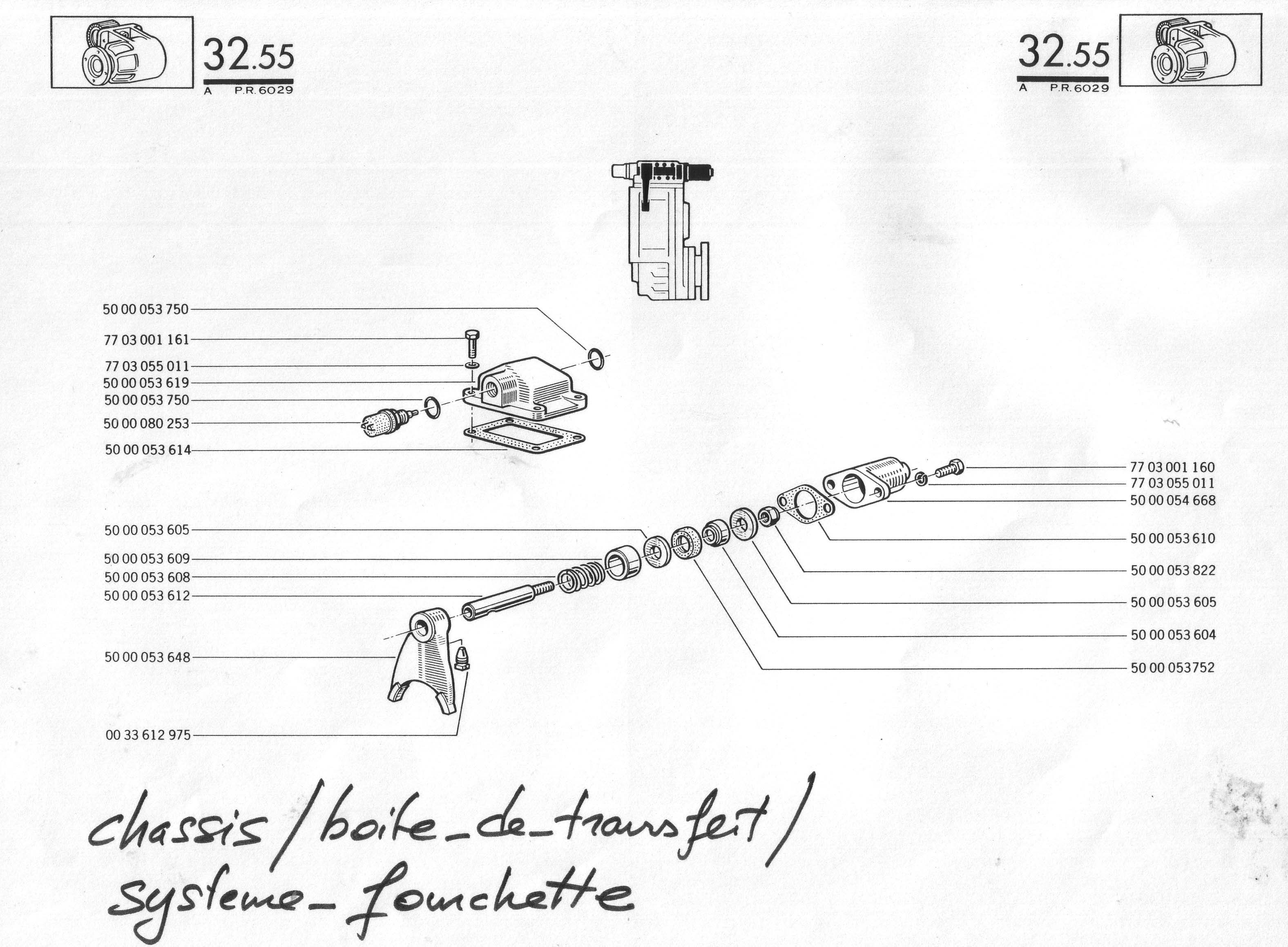

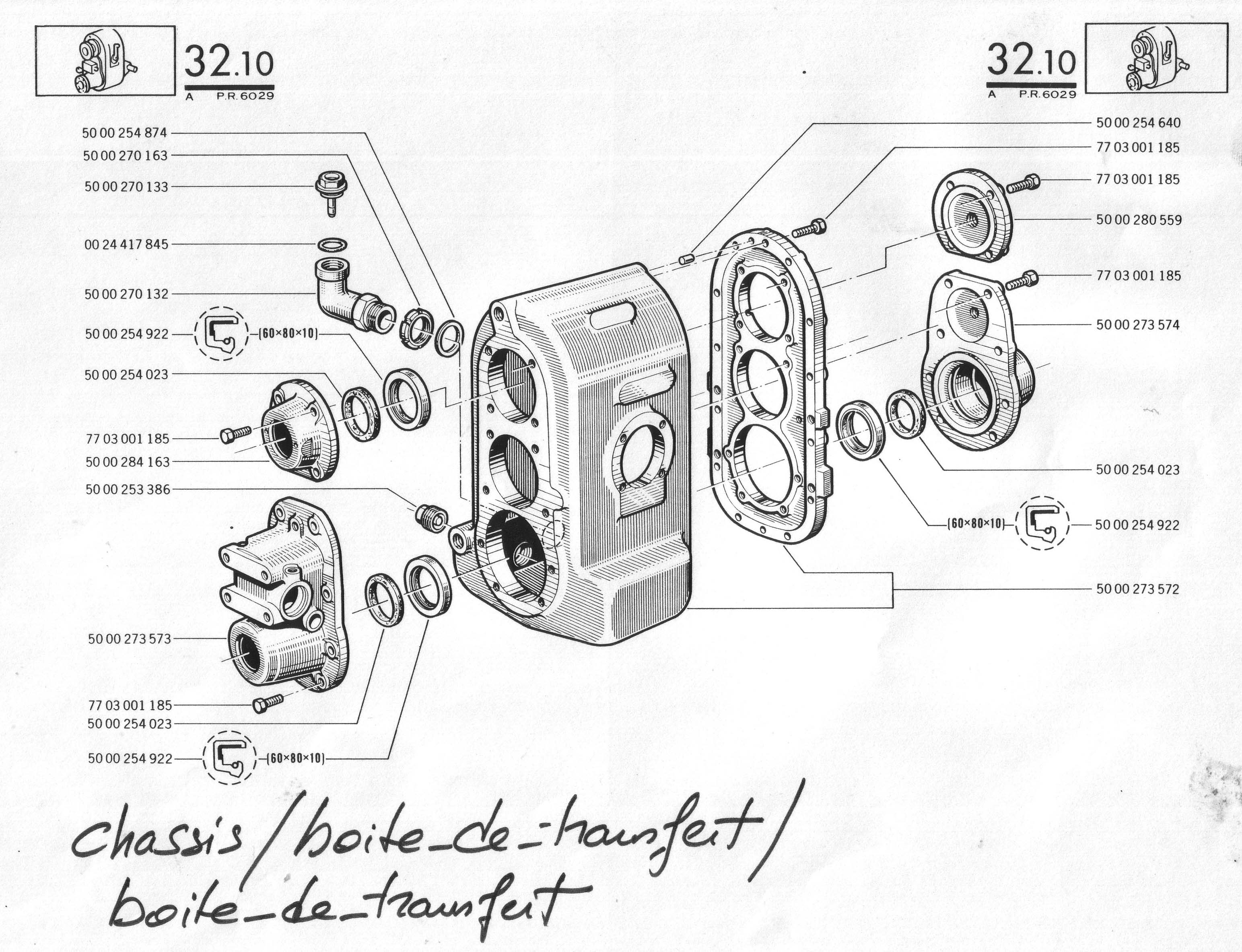

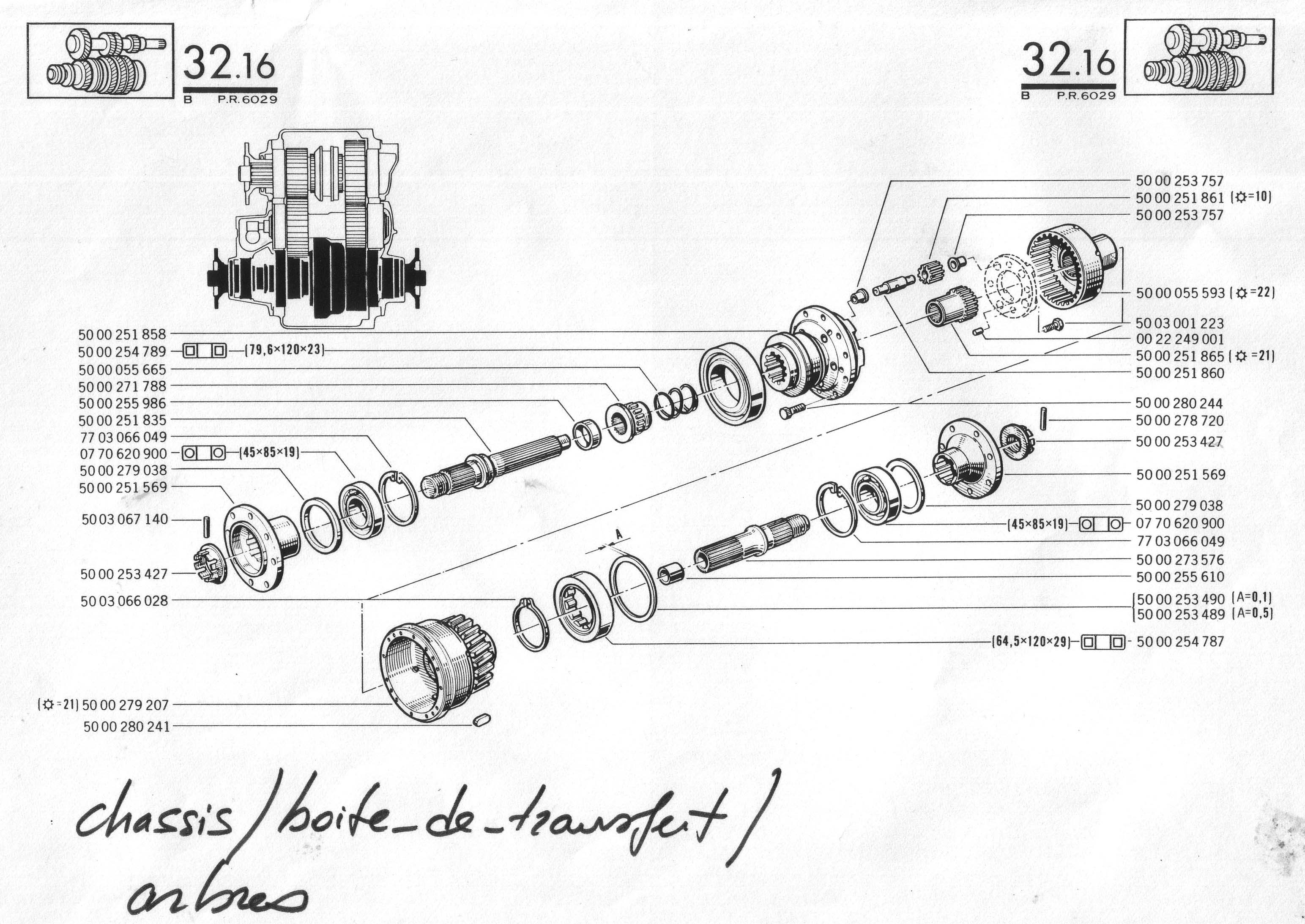

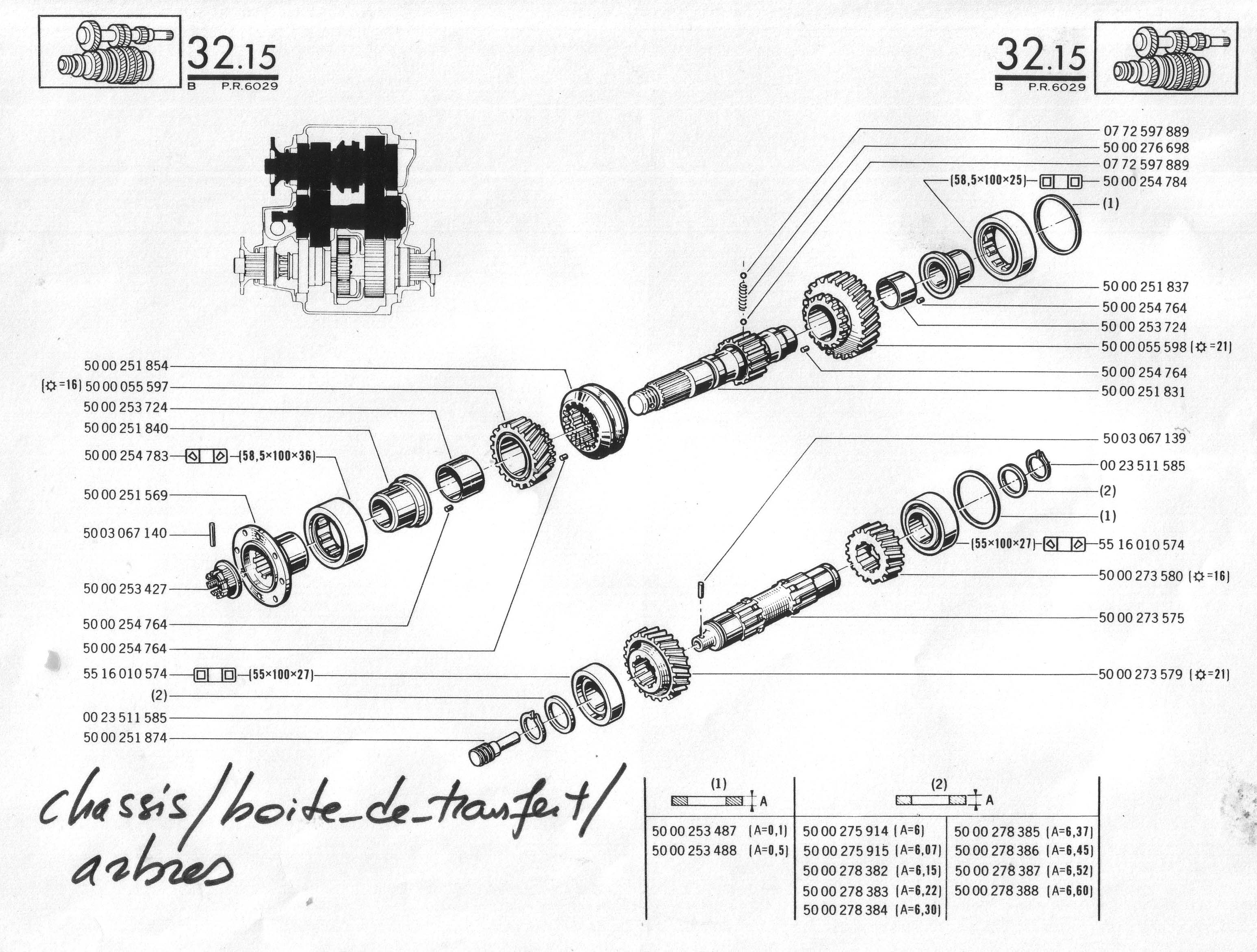

Les éclatés:

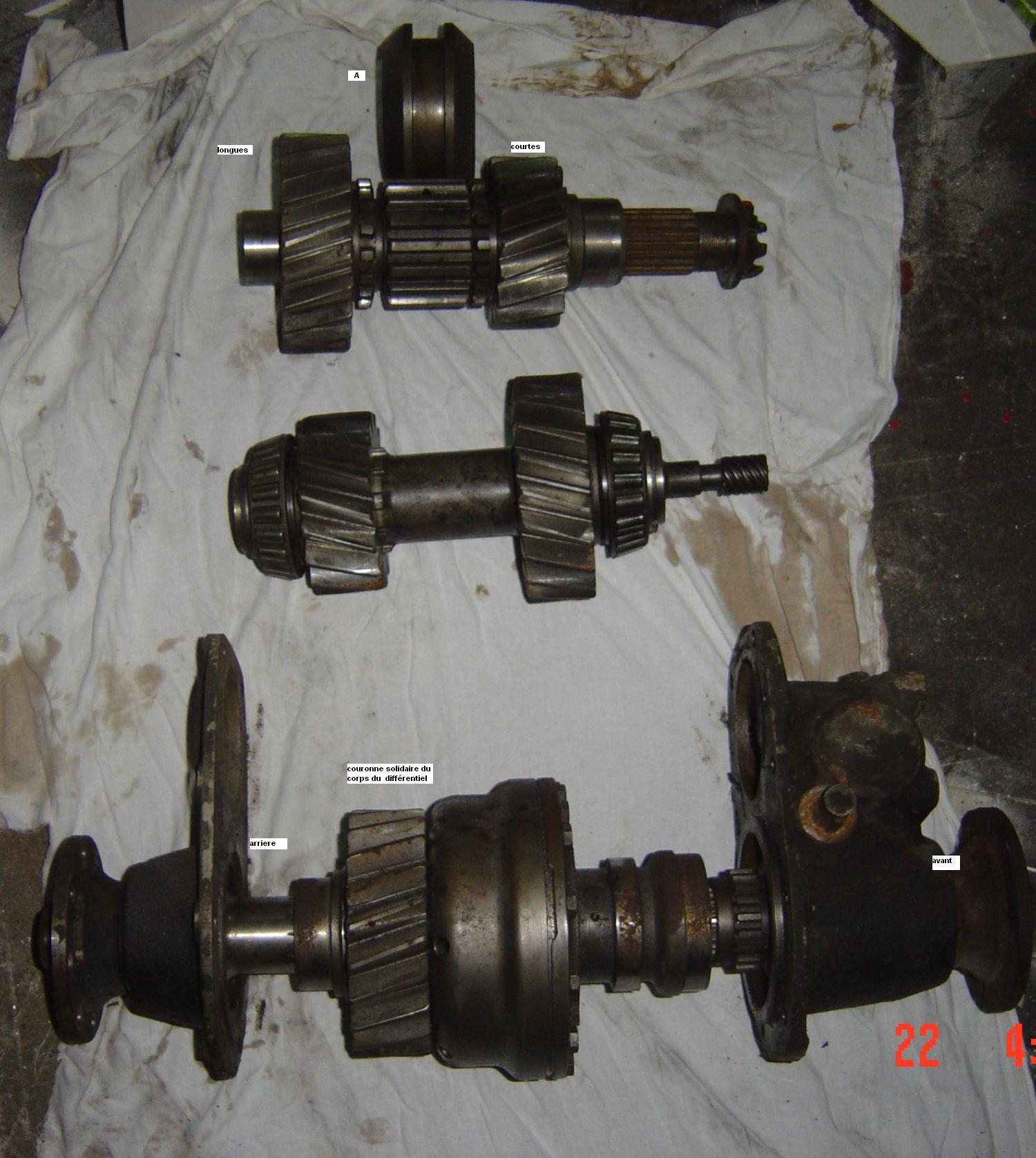

photo engrenage nomade.jpg
