GLOUGLOU Mercedes 917 AK

Message par **jes** » 22 juil. 2012 15:01

DEBUT DES TRAVAUX

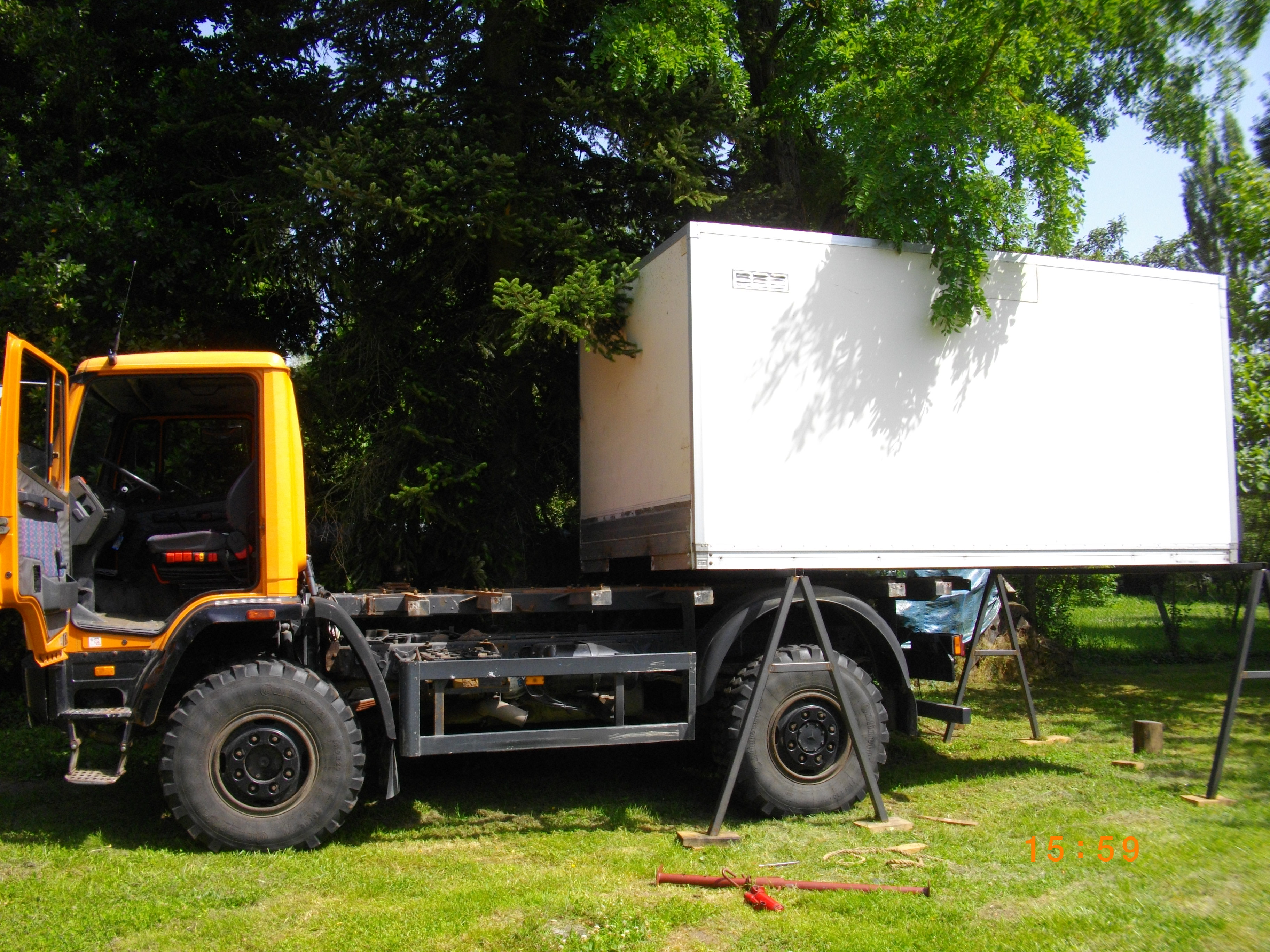

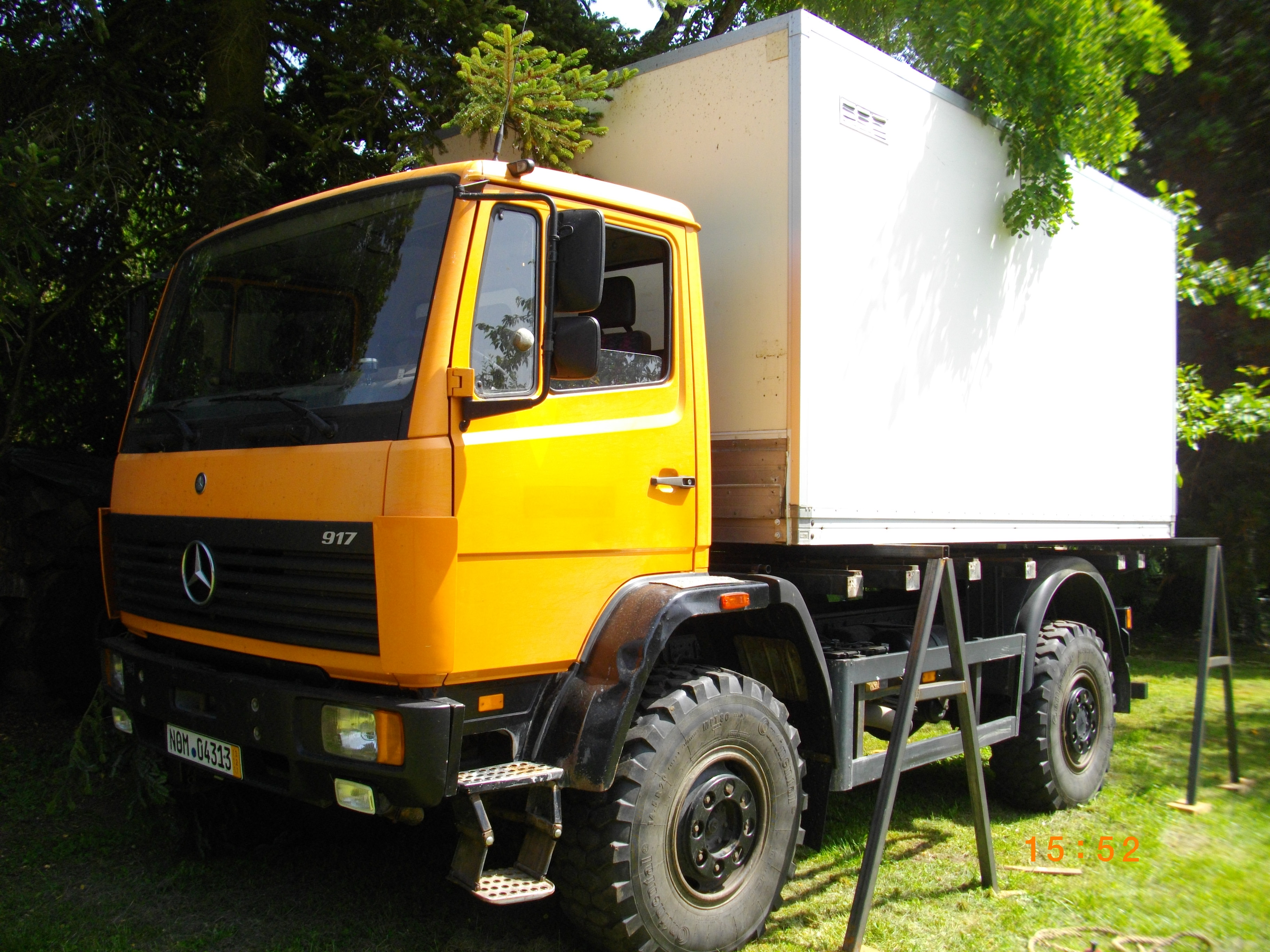

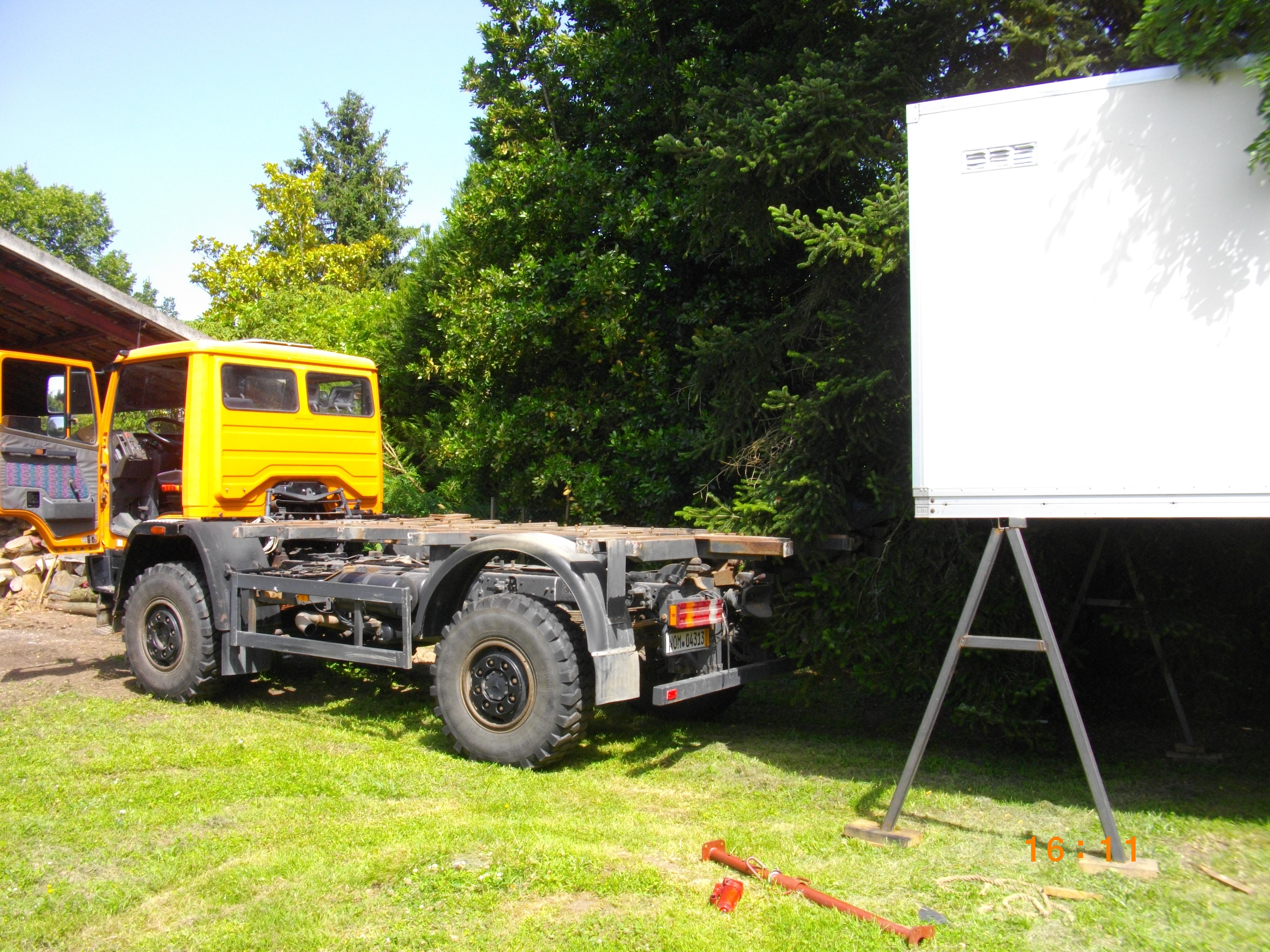

Démontage de la caisse existante, laquelle est à vendre 4m x 2,40 x 1,85 en panneaux sandwich de 3 cm

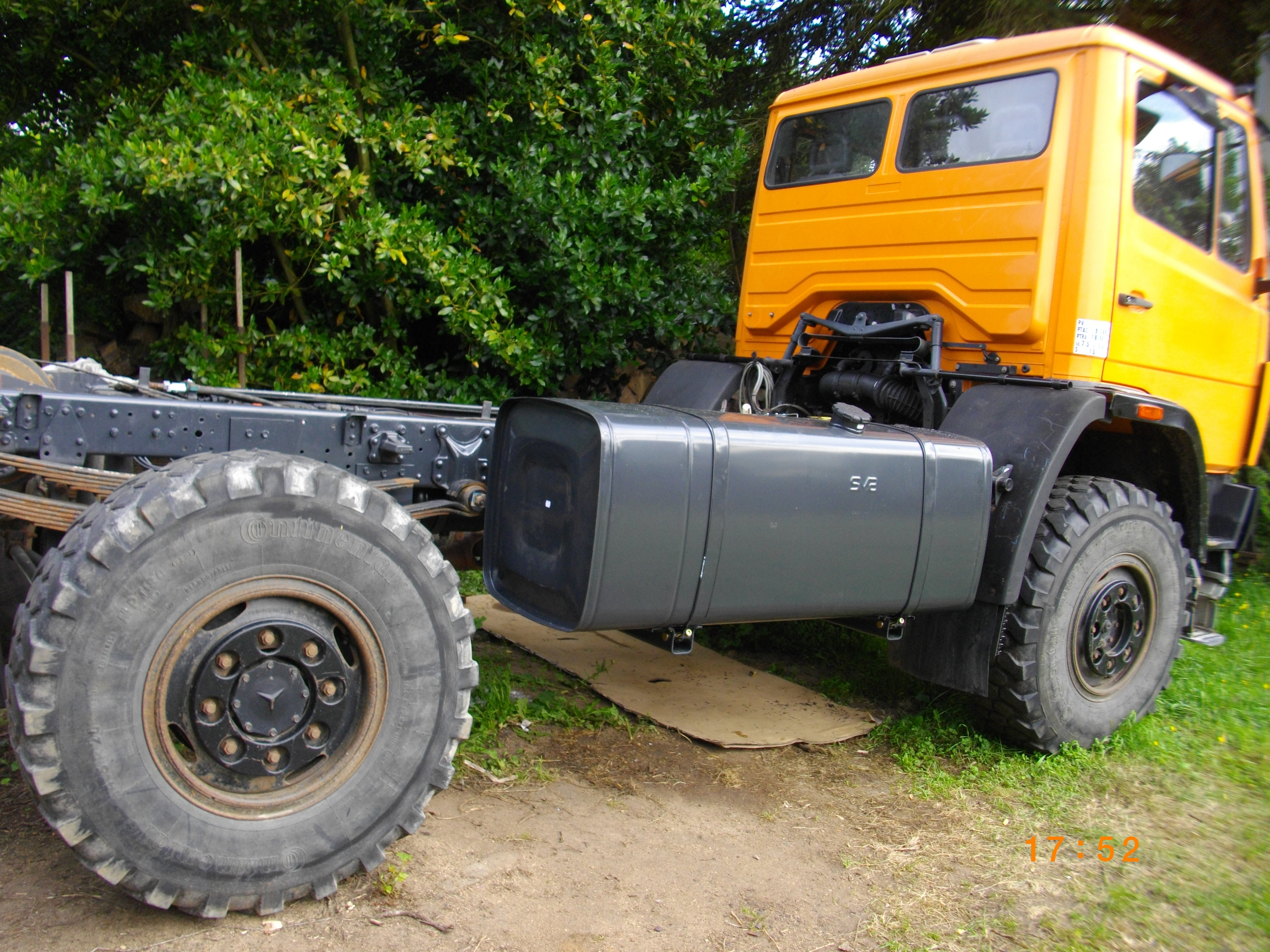

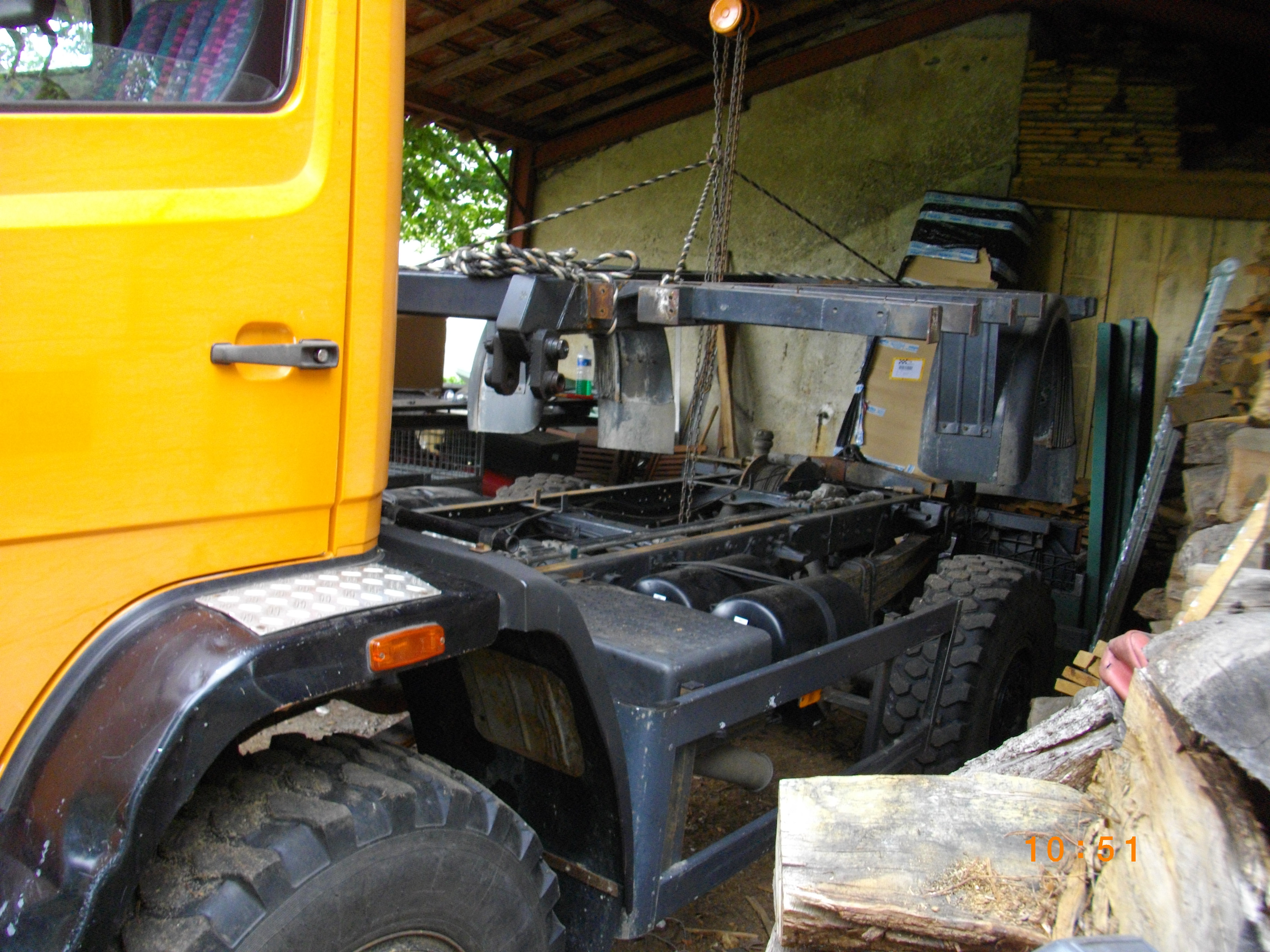

Démontage du faux châssis dans lequel je vais insérer mes réservoirs d'eau : 450 L d'eau potable 200 L d'eau usée

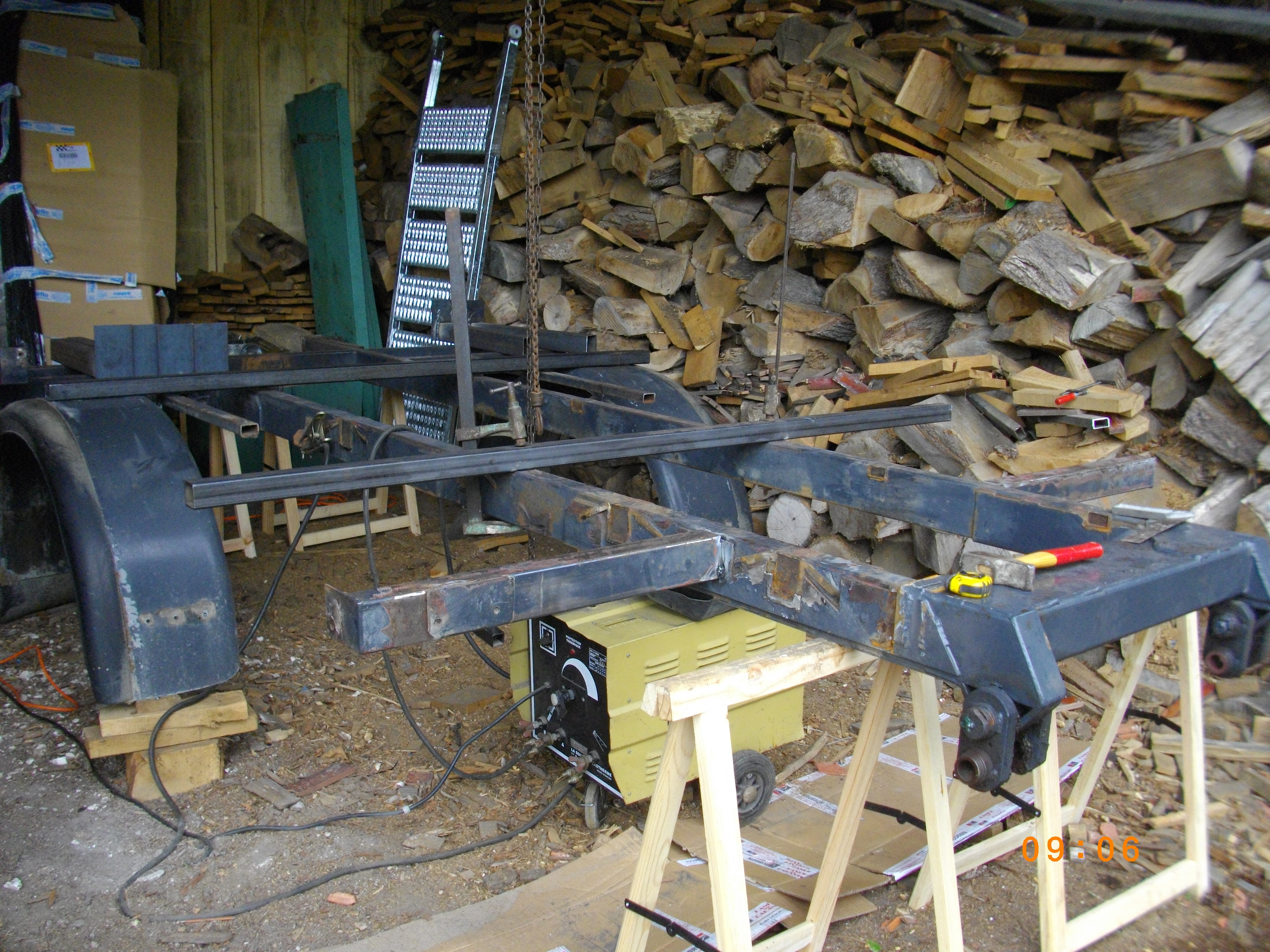

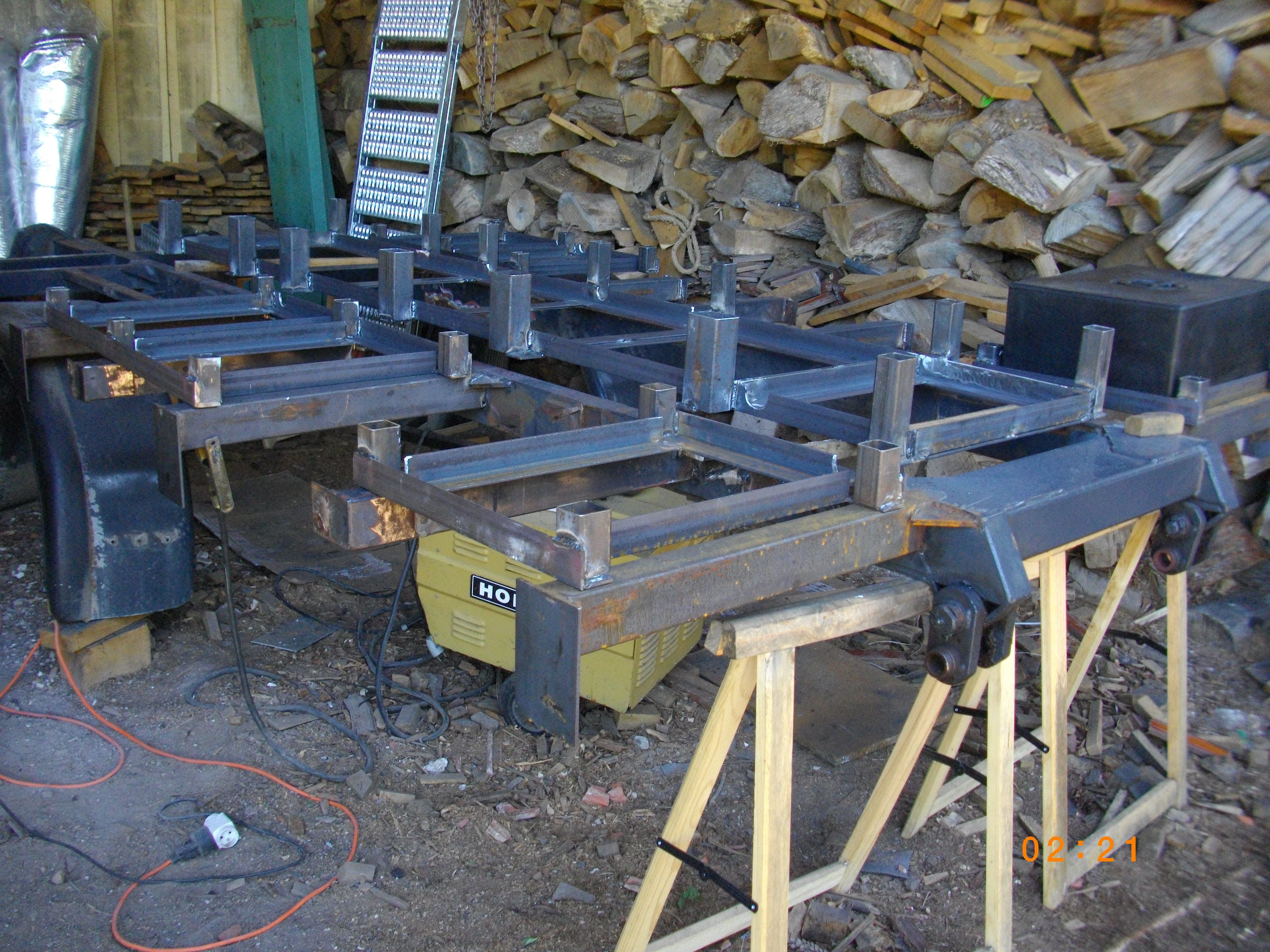

: Modification du faux châssis pour pouvoir insérer mes réservoirs

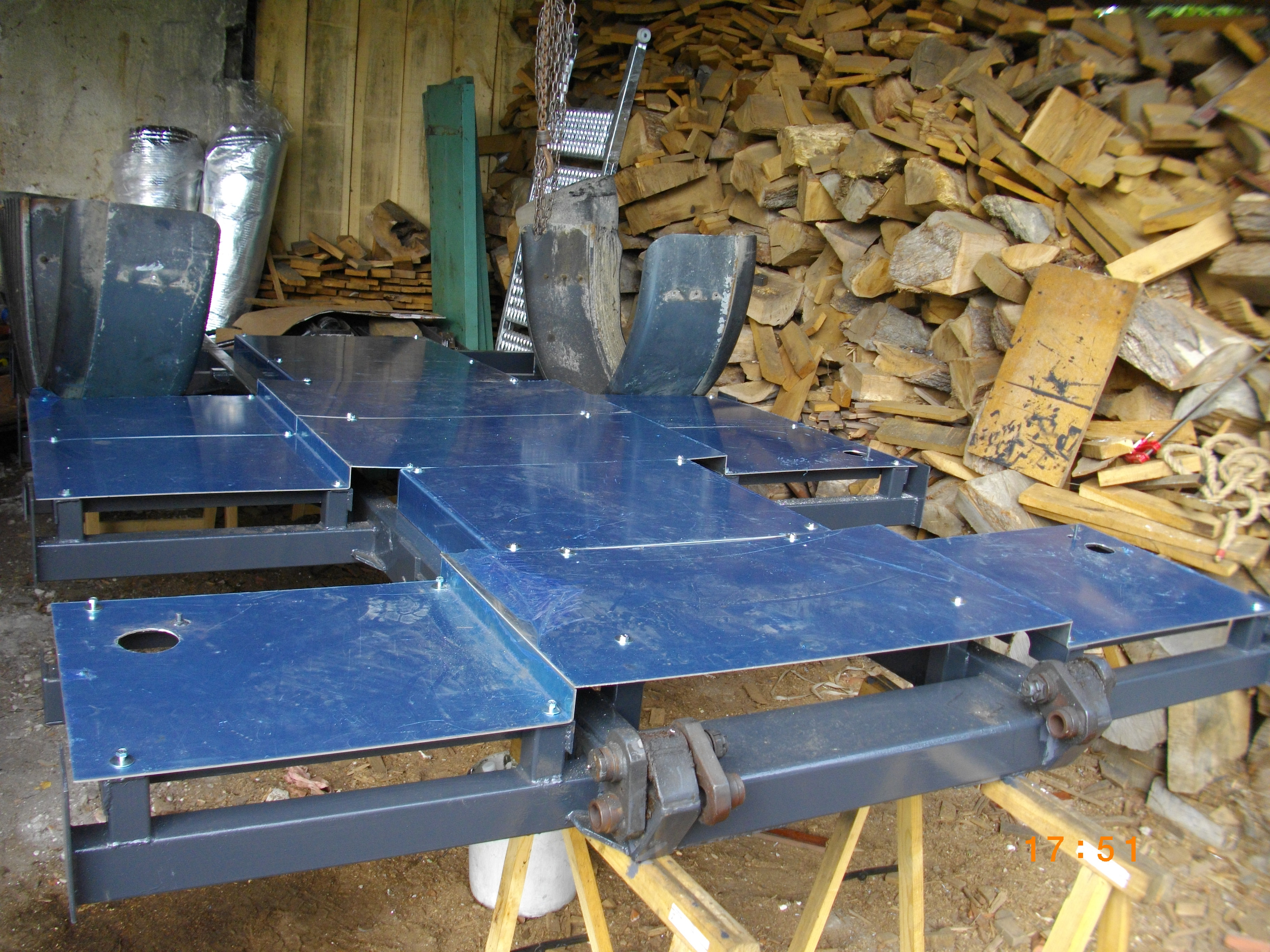

: Habillage dessous du faux châssis en plaques d'alu

: Remplissage des réservoirs (je croise tout ce que je peux pour qu'il n 'y ait pas de fuite) ouf c'est bon!!!

: Installation d un réservoir de 500L

Message par **le duc** » 25 juil. 2012 19:47

Super la transformation en photo, on a hâte de voir la suite vue la qualité du début

Message par **jes** » 26 juil. 2012 09:24

Bonjour
Merci, j ai attaqué la cellule laquelle sera faite en tubes carrés de 50 x 50 recouvert de plaque d alu de 3
les photos vont bientôt être mises
jes

Message par **vieux-new-one** » 28 juil. 2012 09:43

Bonjour

Effectivement le chantier laisse présager une belle réalisation.

Est ce que le faux châssis est un 3 points ? Il me semble qu'il y a deux points fixes à l'AR (?) et donc le pivot serait à l'AV ? Si c'est comme ça, c'est l'inverse de la bonne façon. Si le pivot est à l'AR c'est bien mieux.

Cordialement
Yves

Message par **Bernard-52** » 29 juil. 2012 21:44

new-one a écrit :Est ce que le faux châssis est un 3 points ? Il me semble qu'il y a deux points fixes à l'AR (?) et donc le pivot serait à l'AV ? Si c'est comme ça, c'est l'inverse de la bonne façon. Si le pivot est à l'AR c'est bien mieux.

Attention Yves, avec ce post tu ouvre la boite de Pandore car d'autres personnes jurent le contraire!

De toute façon (et comme les avis divergent !) il est logique qu'il garde le montage 3 points "tel quel".

Cordialement,
Bernard

Message par **jes** » 30 juil. 2012 09:16

Bonjour
d origine il est monté en 3 points , 2 points fixes a l avant et 1libre a l arrière, le montage est Allemand
je le laisse comme ça je fais confiance au montage Allemand et en plus trop de travail pour tout modifier
jes

Message par **djo** » 30 juil. 2012 13:11

salut,
On va retomber dans le sujet qui fache!!!

avant ou arriere?bien ou pas? au pir en losange comme sa pivot avant et arrière et fini les histoires!!

bref beau projet ,impatient de voir le reste ,beau boulot

Message par **jes** » 29 août 2012 21:04

Salut
Une nouvelle série de photos pour vous montrer l'avancement de mes travaux

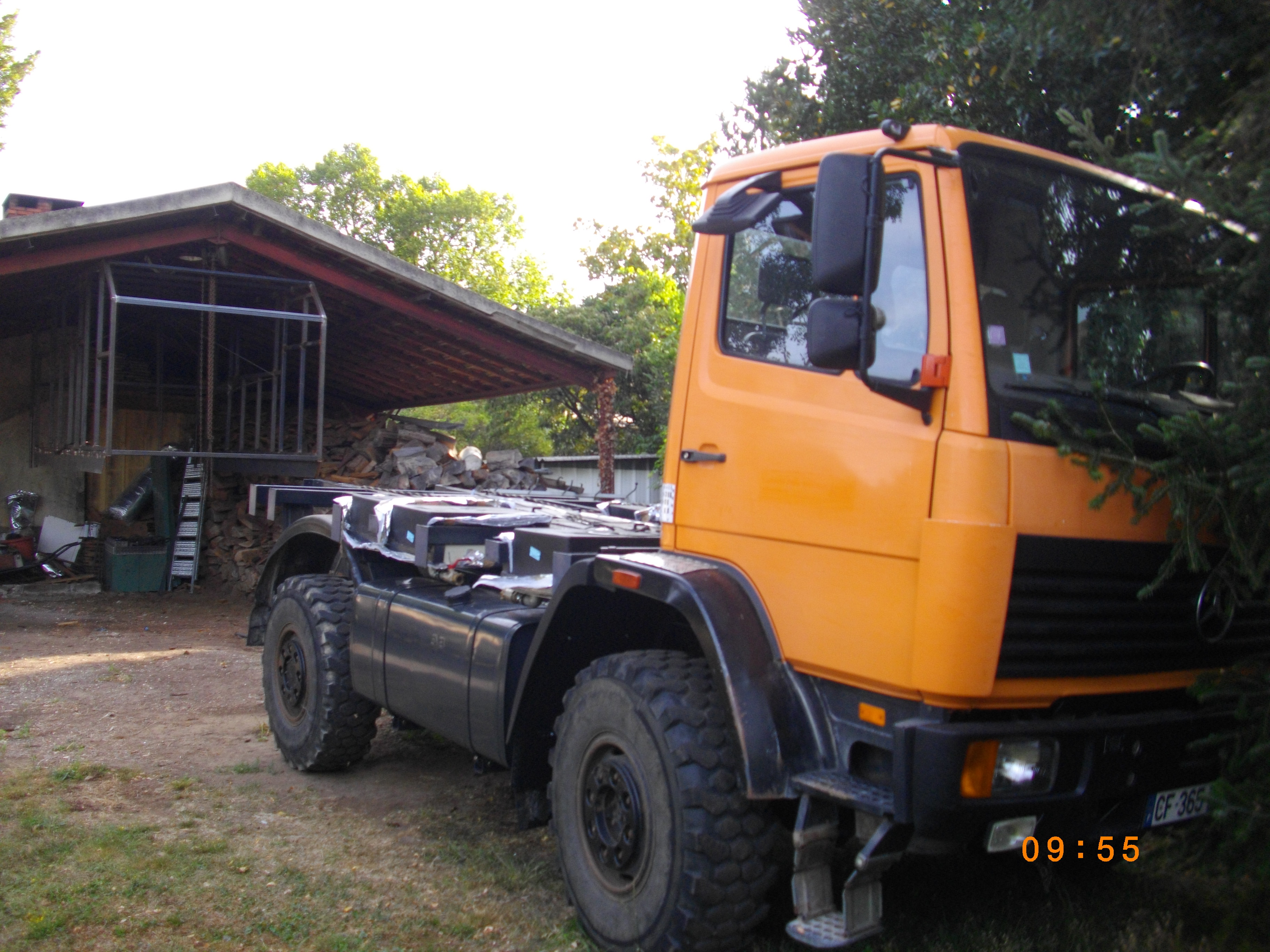

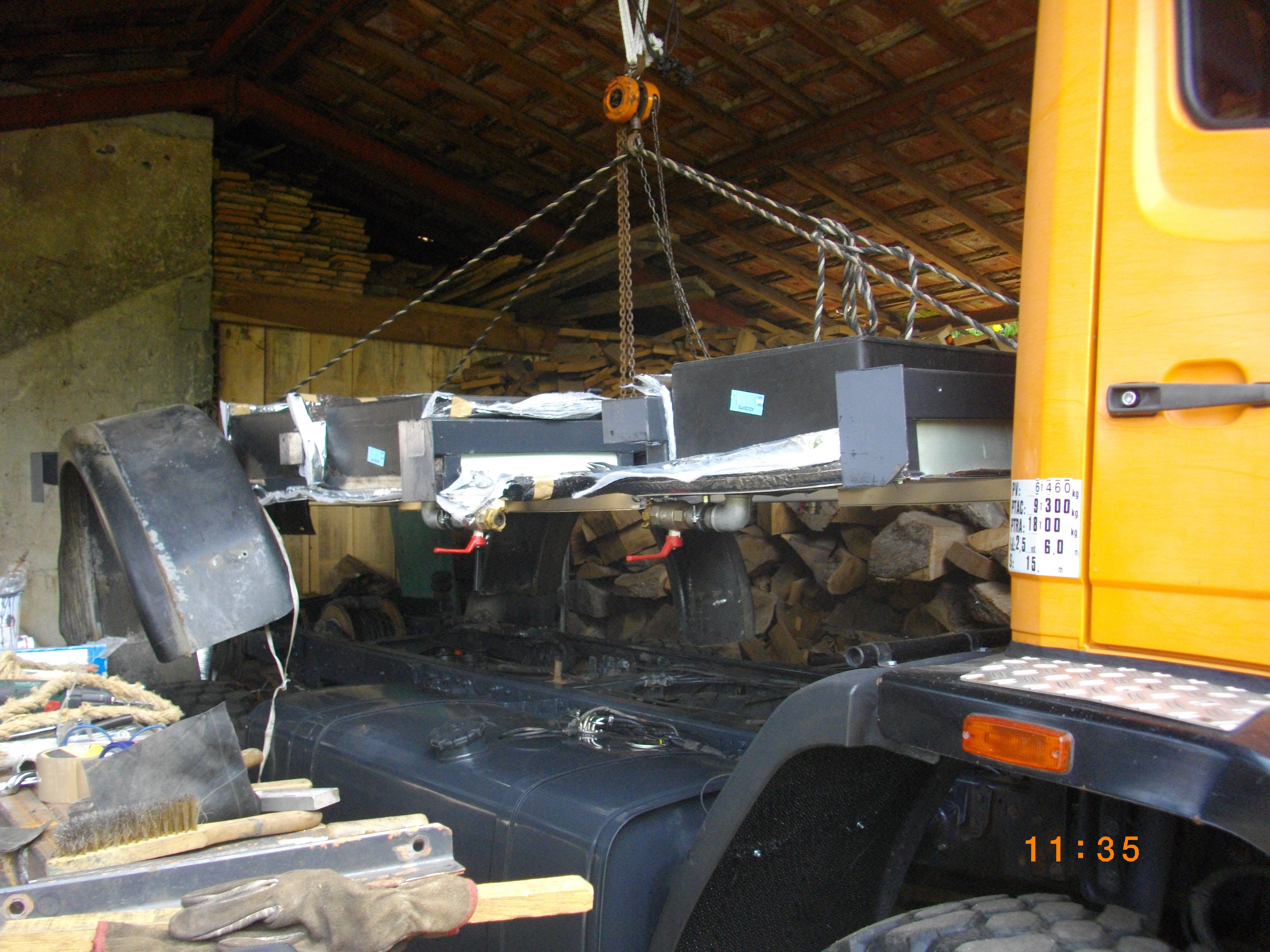

: Pose du faux châssis avec ses réservoirs

: Début de construction de la cellule

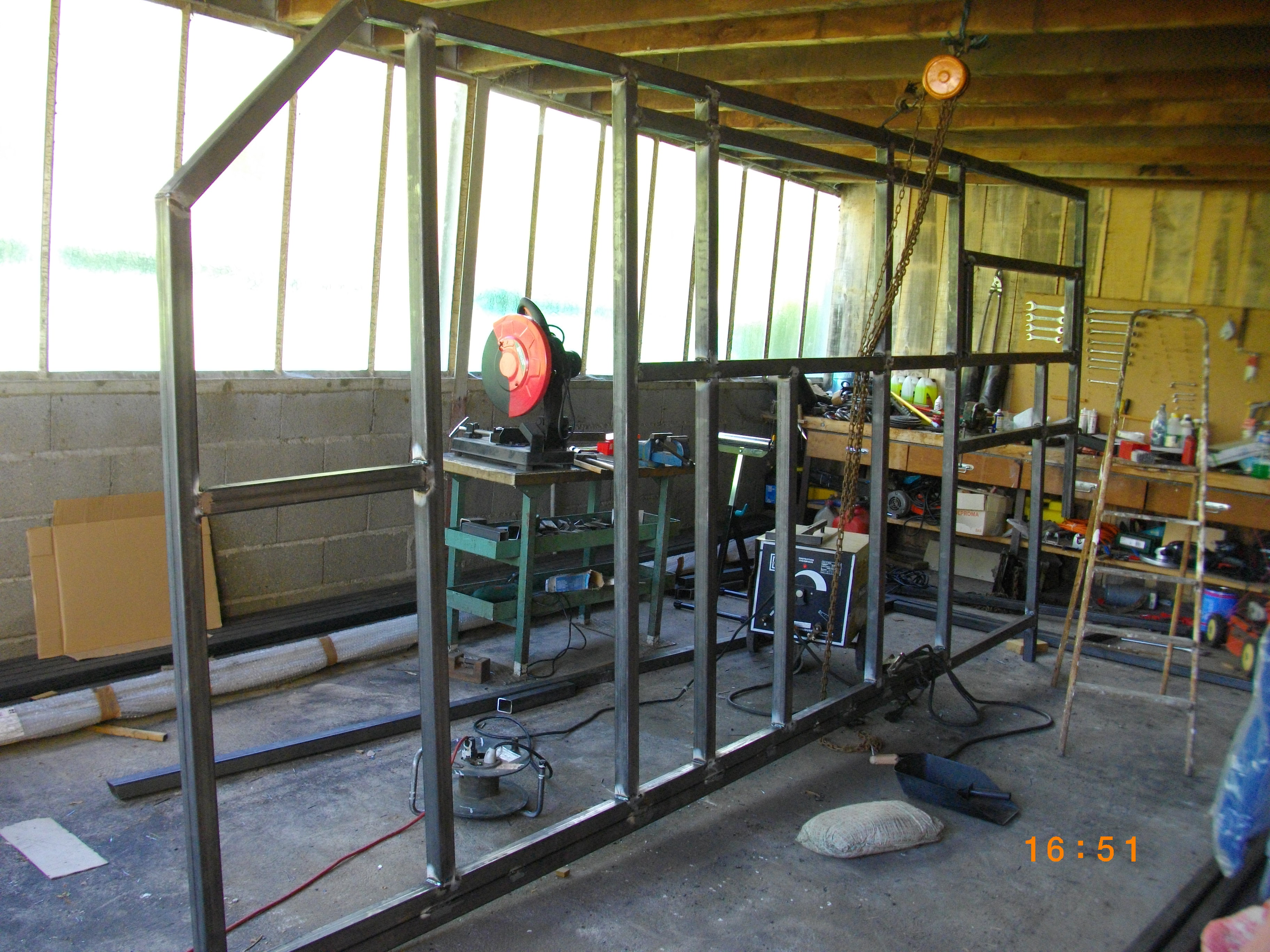

: côté de cellule

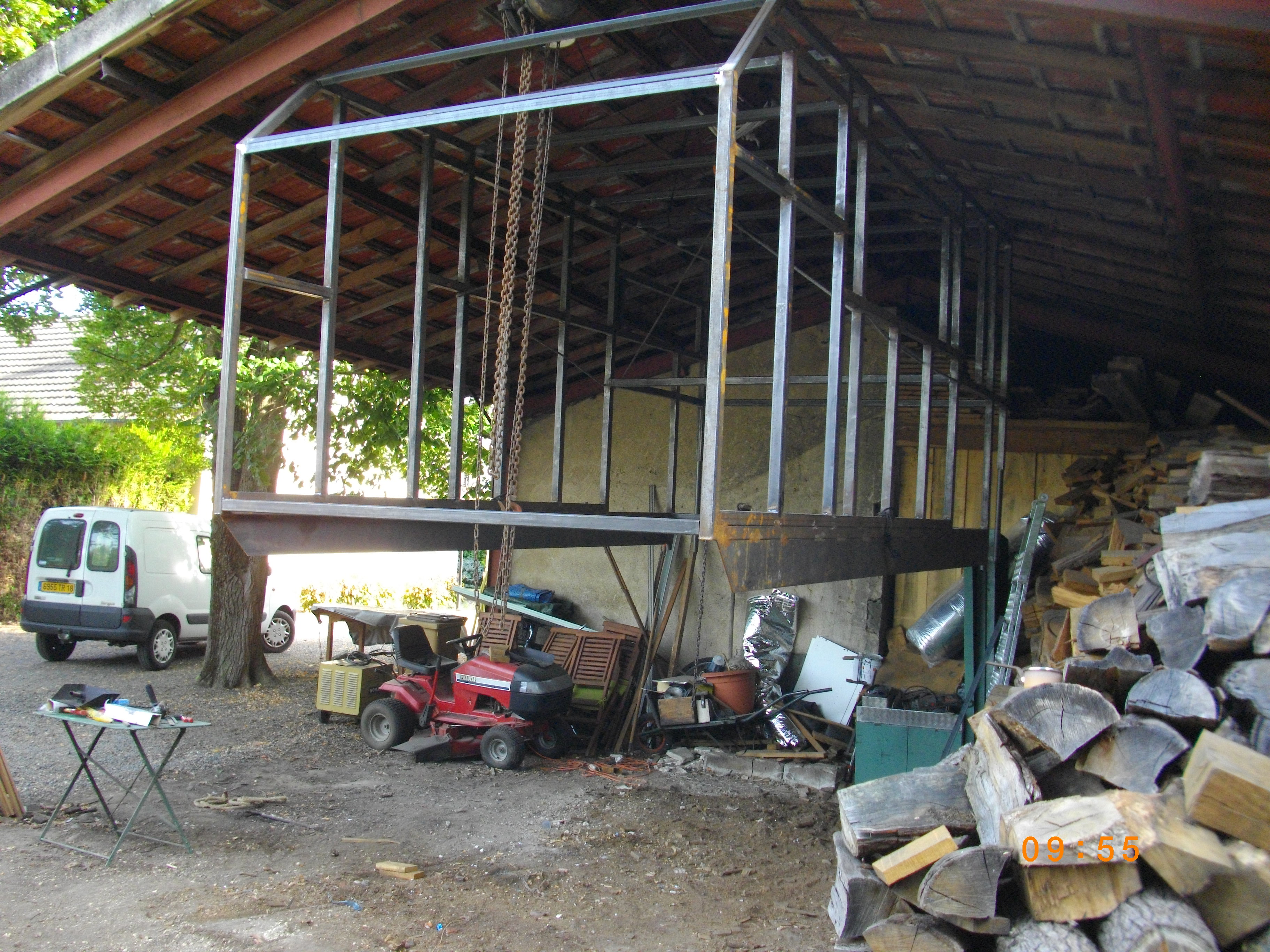

: Ossature de la cellule

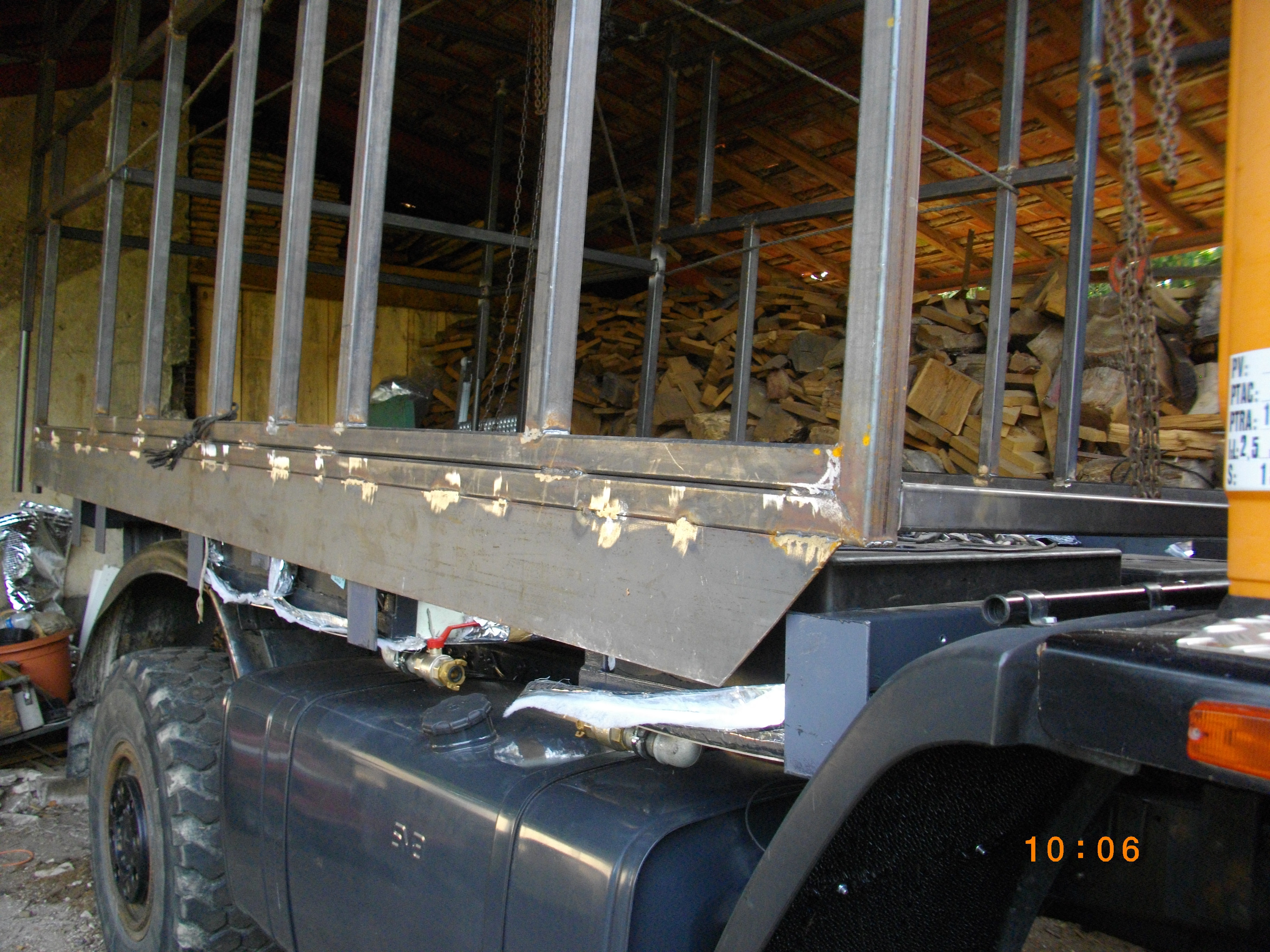

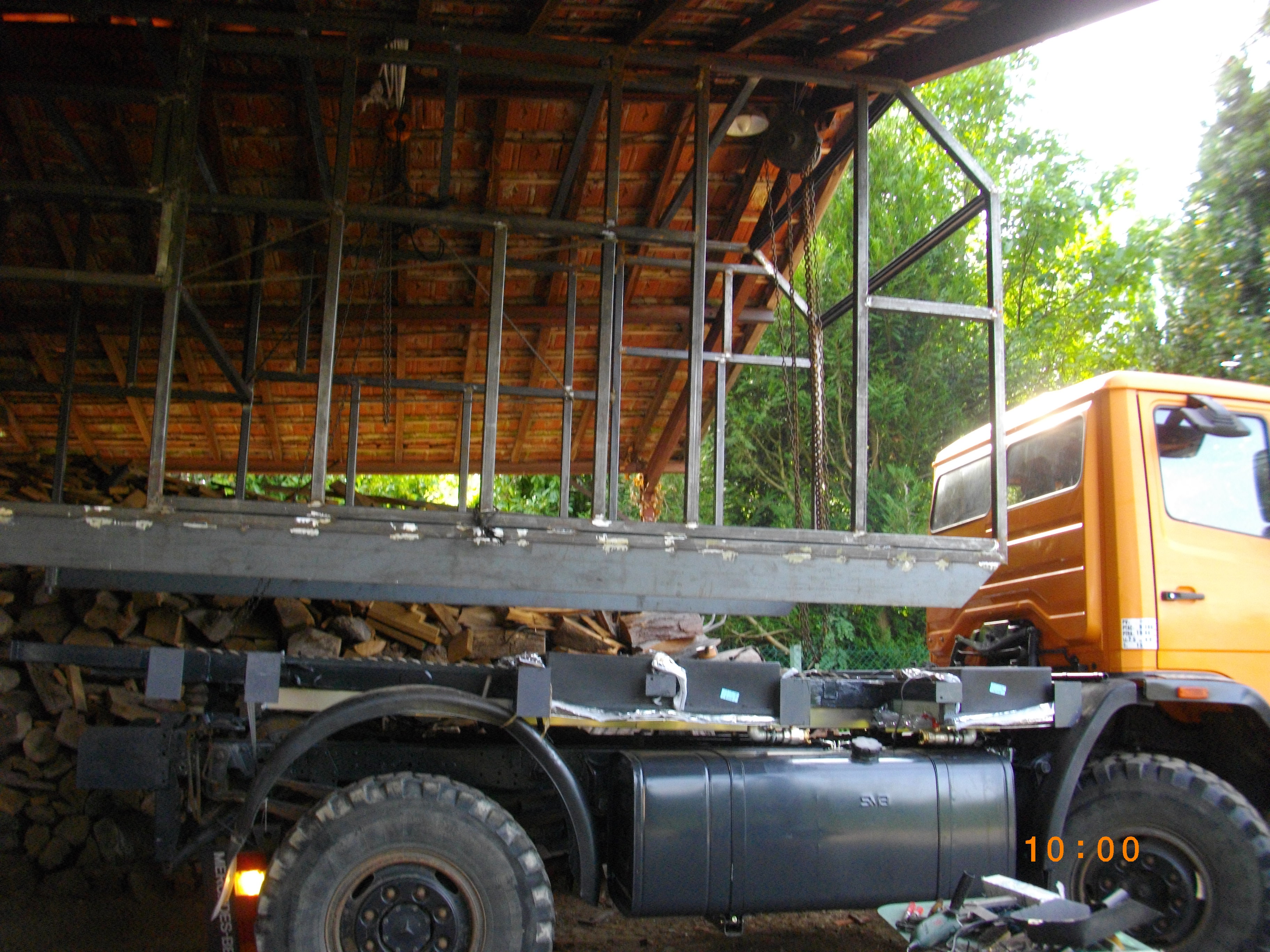

: Pose de la cellule sur le faux châssis pour vérifier si tout tombe bien en face

: Pile poil comme papa dans maman

Je vais retirer la cellule pour pouvoir fixer mes plaques d'alu
N'hésitez pas à me donner des tuyaux pour l aménagement intérieur , les panneaux solaires, chargement avec l'alternateur des batteries solaires , installation d'eau , chauffage , électricité, et gaz et tout le reste
Merci d'avance et à bientôt
Jes

Message par **jes** » 14 oct. 2012 10:37

Bonjour
l aventure continue les travaux avancent bien

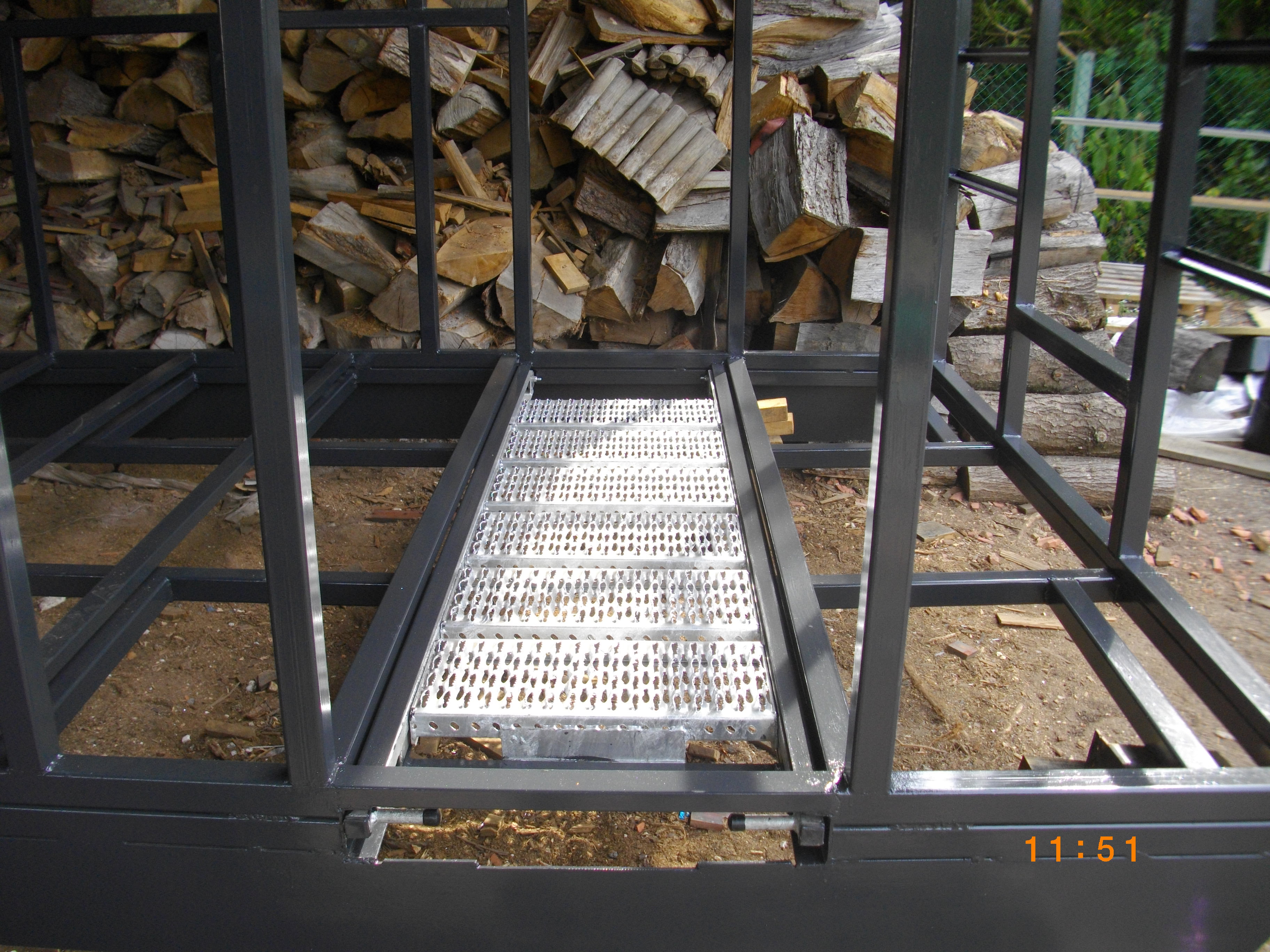

: l'escalier est dans mon plancher

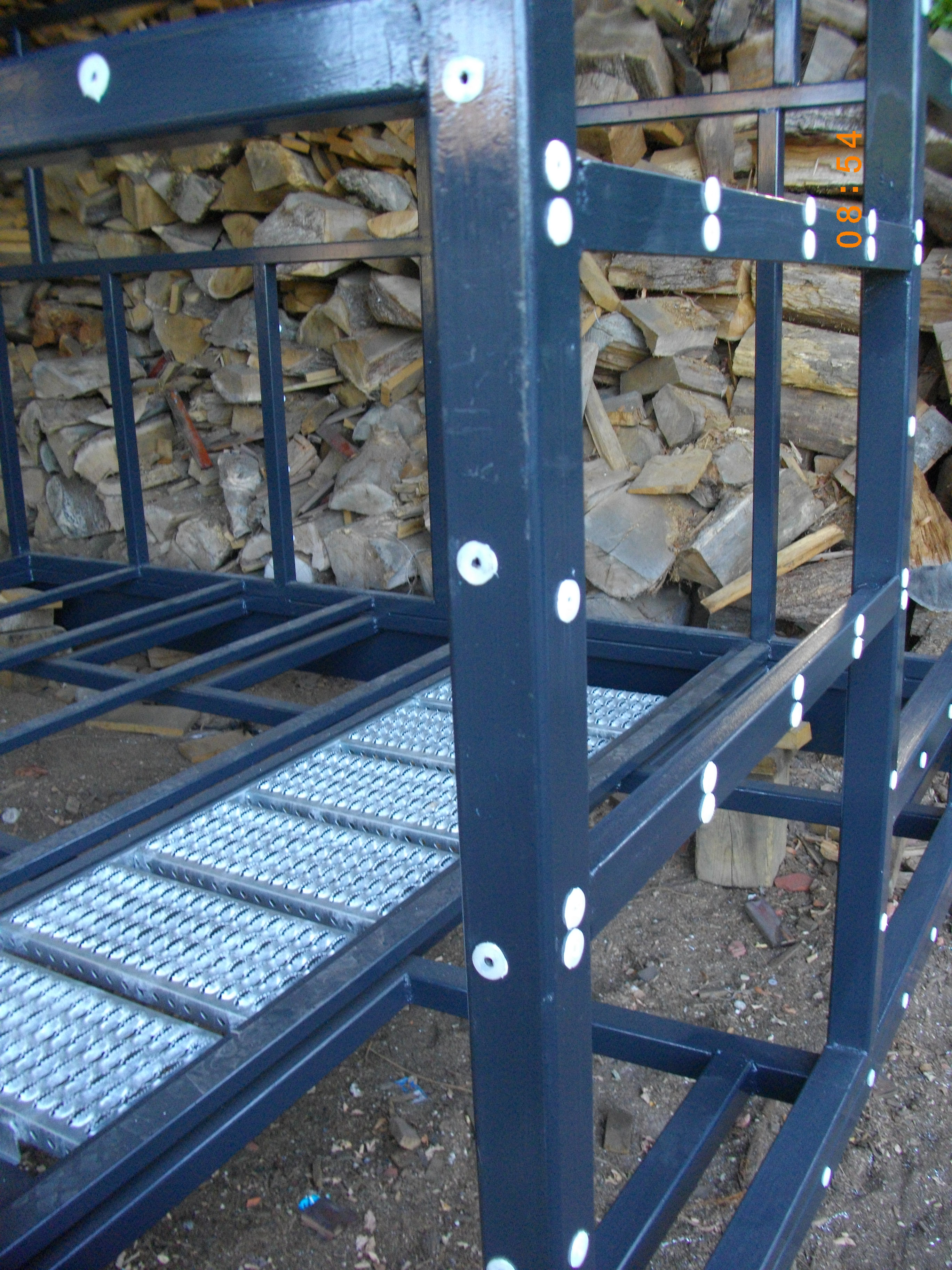

: rondelles en plastique au niveau des rivets pop pour ne pas écraser le joint en sika 522

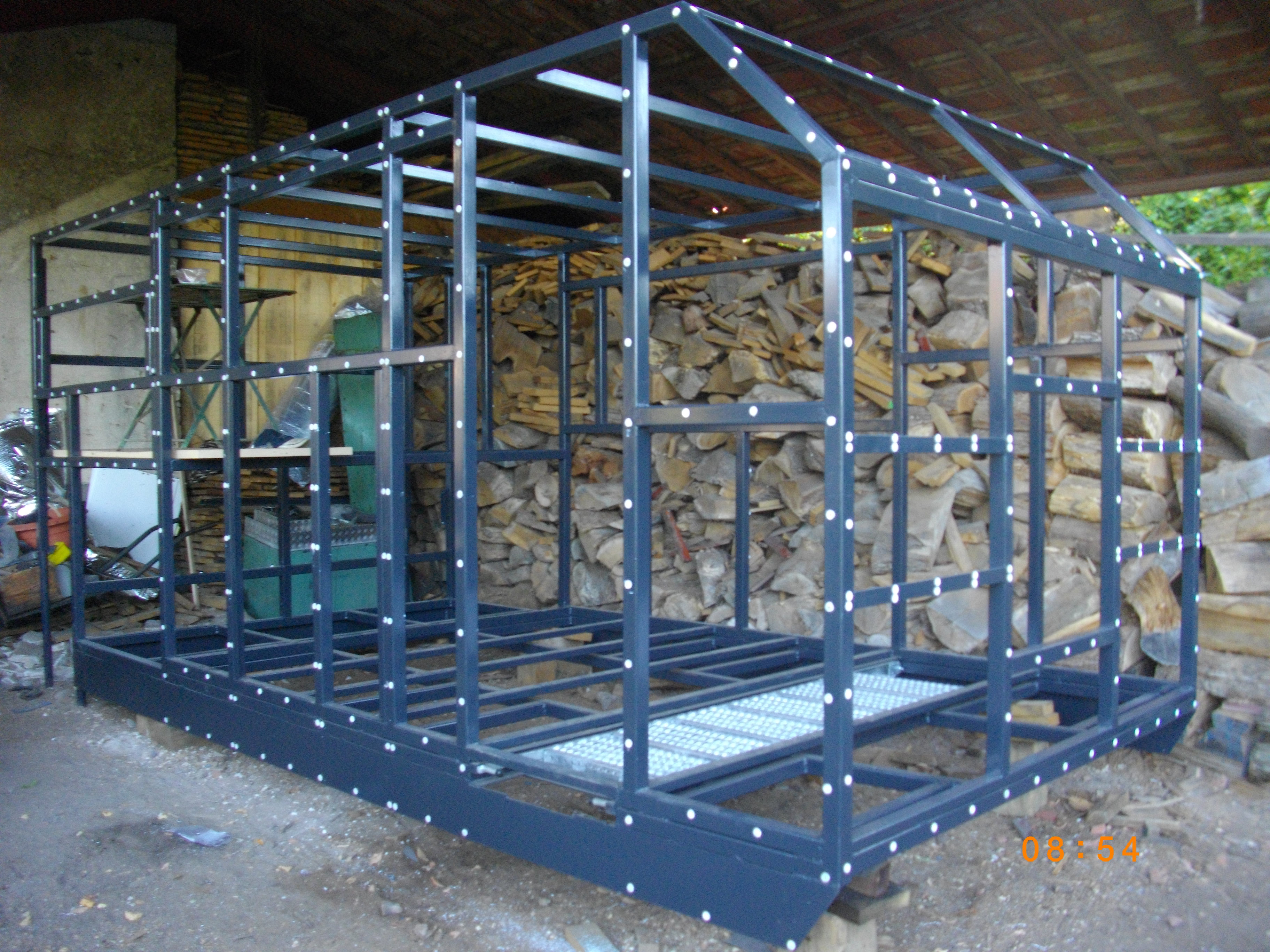

: jeu de patience : plus de 1000 rondelles à coller

: Pose des plaques en alu 3 mm

: Ensemble de la structure recouverte , çà s 'est pas trop mal passé

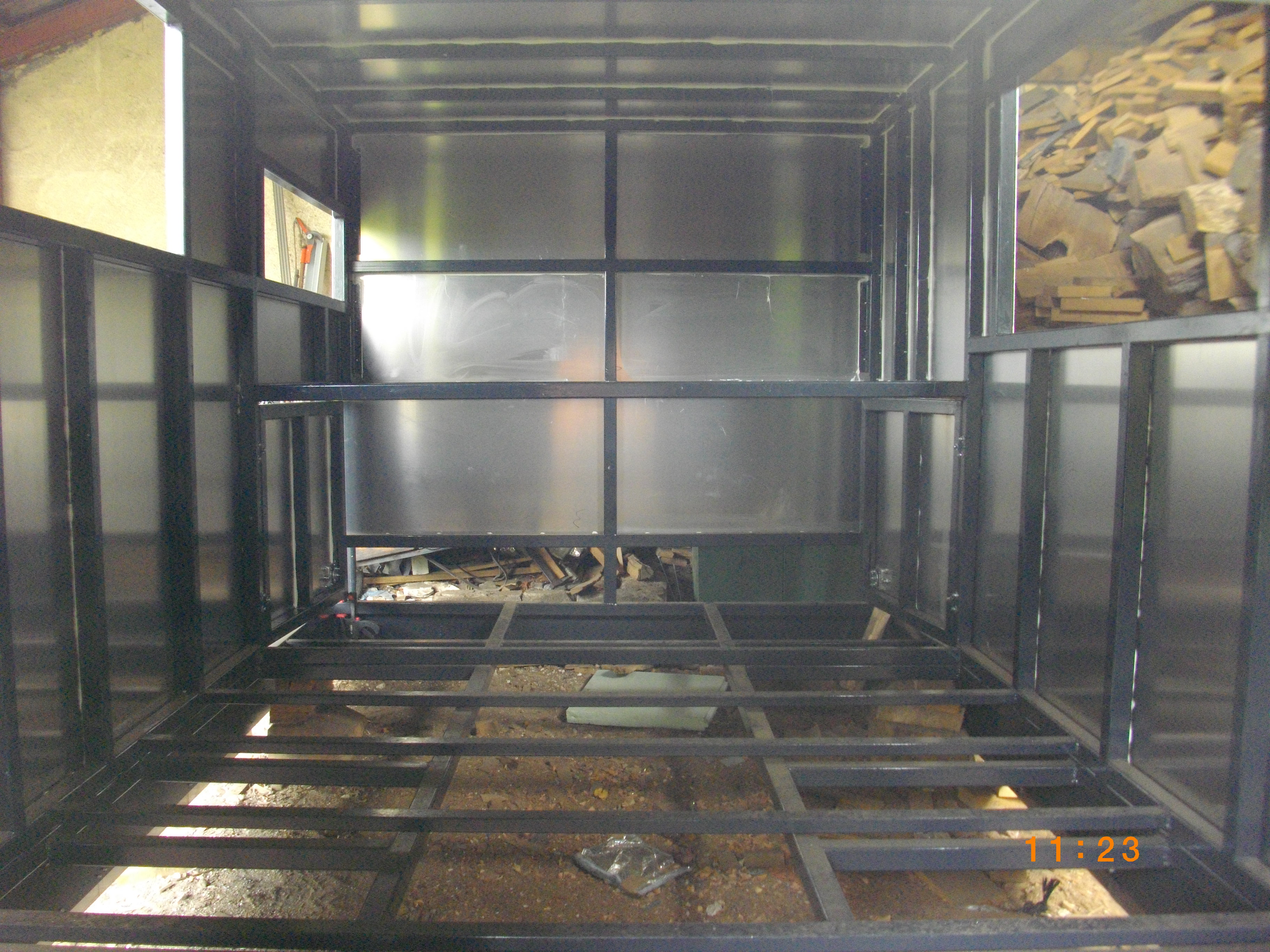

: Vu de l'intérieur pour donner une petite idée

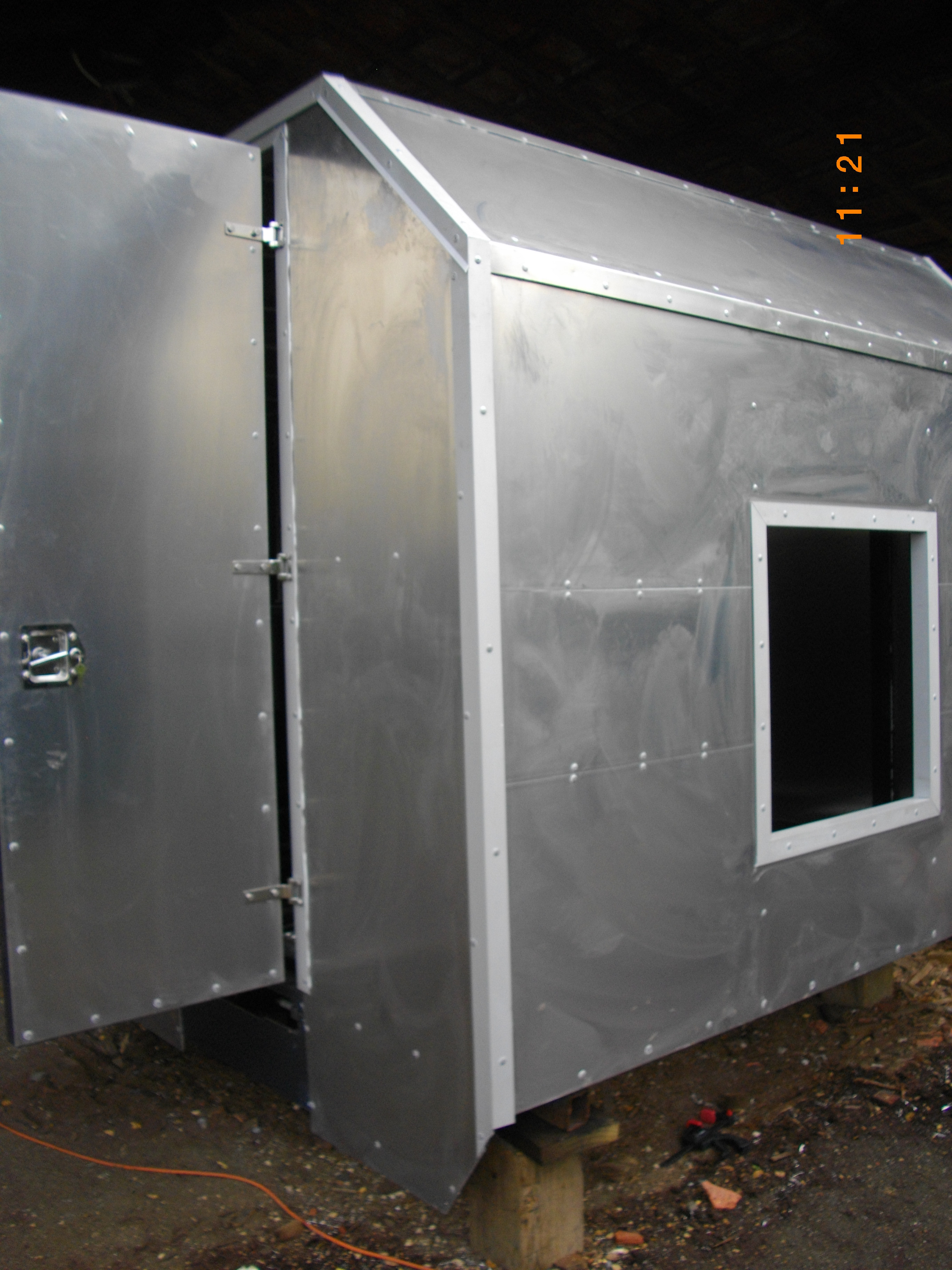

: Les portes sont faites( la partie la plus difficile à faire pour moi) et habillage des coins avec les cornières 50x50

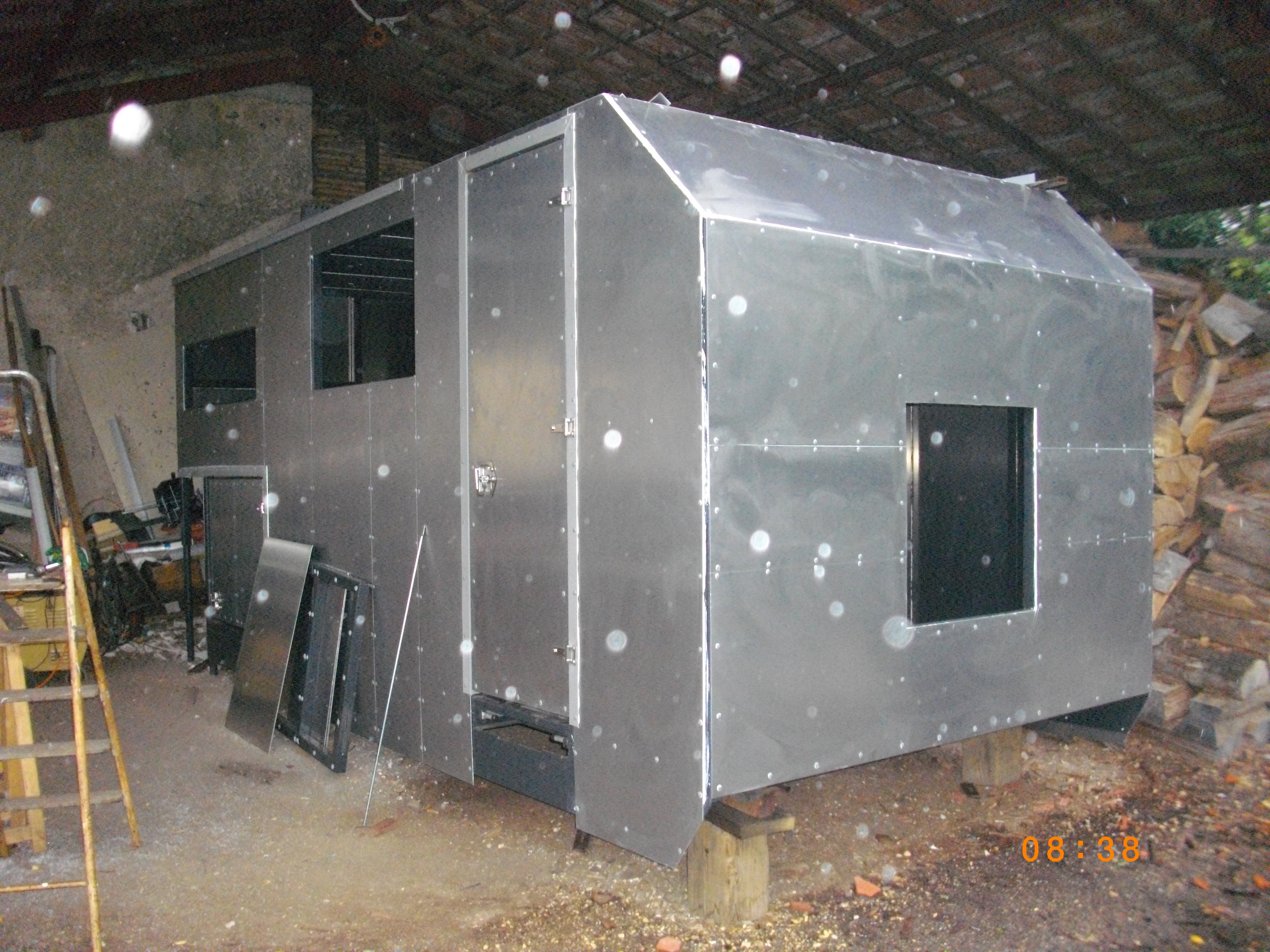

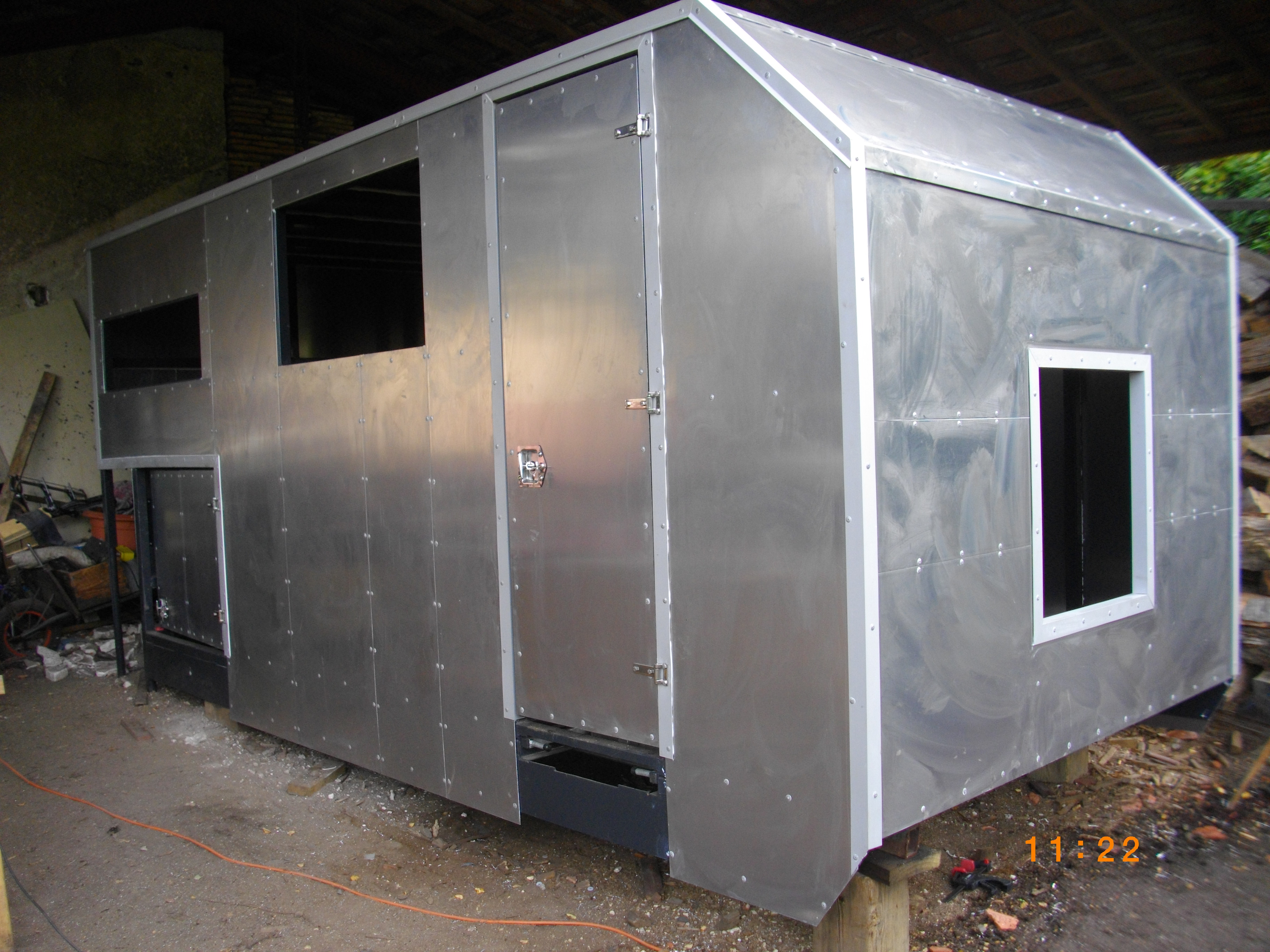

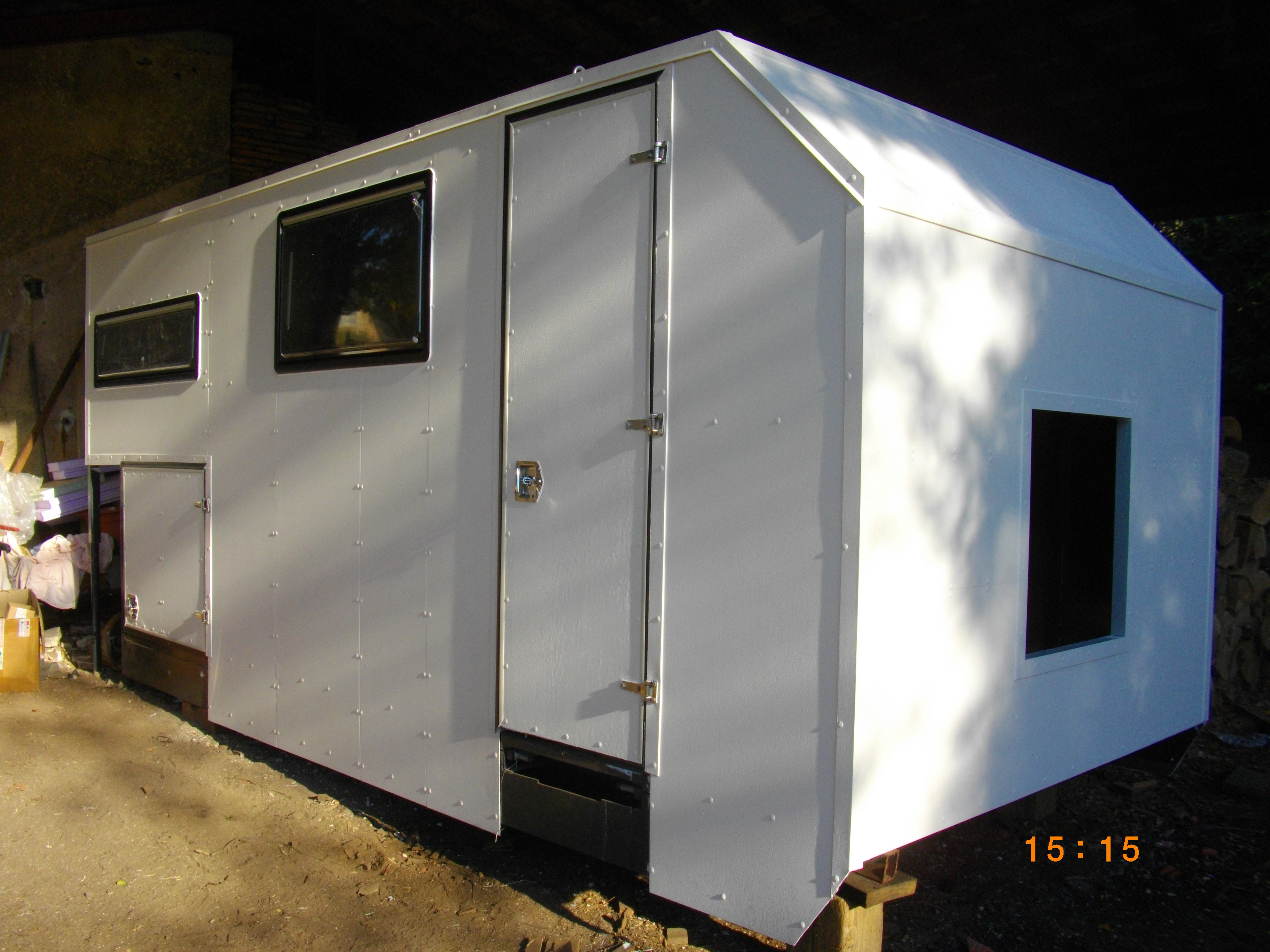

: Aperçu de la cellule

: Elle est belle hein?

Je ne voulais pas la peindre mais j'ai trouvé de la peinture thermo réfléchissante car je me suis aperçu qu'en plein soleil , les tôles en alu chauffent dur
Une fois peinte , je pose les fenêtres et je mets la cellule sur le camion et le tout sous la pluie pour voir s'il n'y a pas de fuite et puis j'attaque l'intérieur

Message par **zit** » 15 oct. 2012 21:20

Elle est super belle

Message par **Famille Cromagnon** » 16 oct. 2012 12:14

Salut à tous

Super travail, ça avance vite, tu vas avoir de la place.
Si on a bien suivi, tu as mis les tôles alu en place, tu les as percées avec le tube carré de 50x50 (quelle épaisseur ?)...tu les as retirées puis tu as placé les rondelles avant de fixer définitivement tes plaques ?

Et entre tes tubes, tu vas mettre quel type d'isolant ?

Sont curieux les Crom's...

Message par **jes** » 16 oct. 2012 18:18

Bonjour
oui je les ai toutes percées avant , puis mise en place des rondelles , et fixation avec rivets pop étanche de 4,8 et sika 522
les tubes carrés sont en 50 x 50 x 3 mm
l isolation sera faite avec du STYRODUR de 50 mm plus par dessus le tout de l isolant mince 23 couches
si vous avez des tuyaux a me donner je suis preneur merci
jes

Message par **Famille Cromagnon** » 16 oct. 2012 19:58

Pour l'isolant 23 couches recouvrant la totalité, de quelle façon le fixes tu ?..... avec des tasseaux ?

On pense que l'armature de ce produit finit par découper en minuscules petits carrés au moins l'alu....qui plus est sur une cellule en mouvement...
Mais rien n'est moins sûr....

Que comptes tu mettre en dernière couche, du cp marine, du pvc.... ?

On cogite aussi, et on se demandait si d'injecter de la mousse polyuréthane, dans les tubes, serait un plus pour éviter la condensation sur du long terme ?

Message par **Bastien** » 16 oct. 2012 21:51

Famille Cromagnon a écrit :On cogite aussi, et on se demandait si d'injecter de la mousse polyuréthane, dans les tubes, serait un plus pour éviter la condensation sur du long terme ?

Surtout pas ! Il se produit tout l'inverse ! l'humidité reste dans le tube et s'oxyde mille fois plus vite avec la mousse.

Deux solutions faire des soudures totalement étanches... ou percer le bas des tubes pour laisser sortir l'eau...

Message par **Famille Cromagnon** » 16 oct. 2012 22:25

:thanks: Bastien, on prend bien note de l'info.

Message par **Denis Chassac** » 16 oct. 2012 22:58

Bastien a écrit :Deux solutions faire des soudures totalement étanches... ou percer le bas des tubes pour laisser sortir l'eau...

Une troisième

... vaporiser de la cire pour corps creux (produit pour carrosserie) avant de réaliser le montage des tubes.
@+
Denis

Message par **jes** » 17 oct. 2012 09:23

bonjour,
pas de tasseau pour tenir l'isolant mince sûrement collé sur les tubes et styrodur, puis habillage en contreplaqué CTBX de 10
pour la condensation à l'intérieur des tubes je vais les percer en bas, je ne connaissais pas la cire à injecter à l'intérieur des tubes, je pense au RESTOM CCC 4010, je vais me renseigner et voir le coût ? N’hésitez pas à me donner des tuyaux cela m évitera sûrement de faire des erreurs. Merci
JES

Message par **Dan34** » 23 oct. 2012 11:50

Magnifique cellule ! Merci pour ce chouette reportage photo et bon courage pour la suite ! ...

Message par **jes** » 19 nov. 2012 19:37

Salut,

La suite des travaux, l'aventure continue, voici quelques photos :

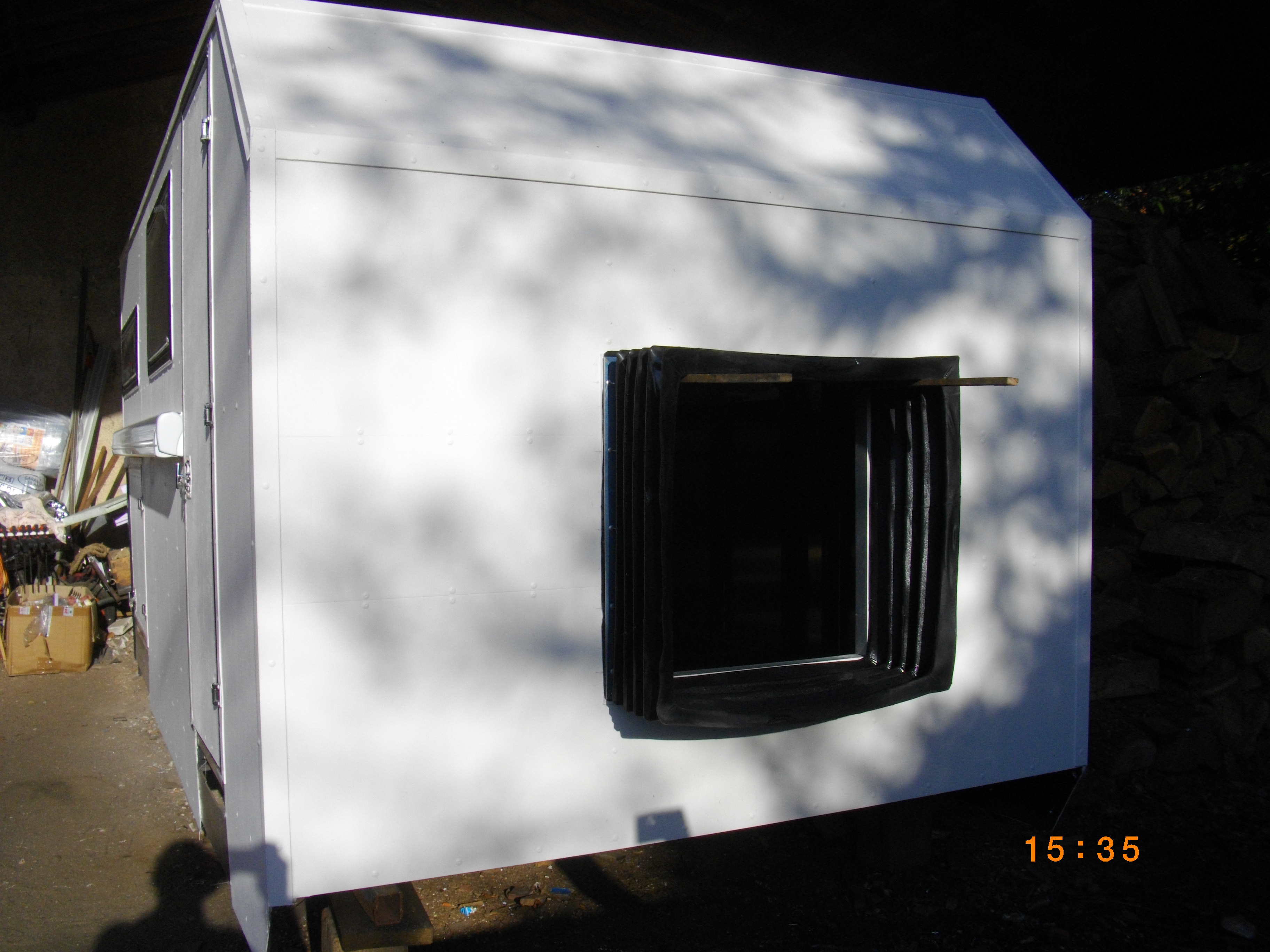

: 4 couches de peinture (insultec): peinture thermo réfléchissante pour limiter la chaleur dans la cellule,la peinture renvoie les rayons du soleil

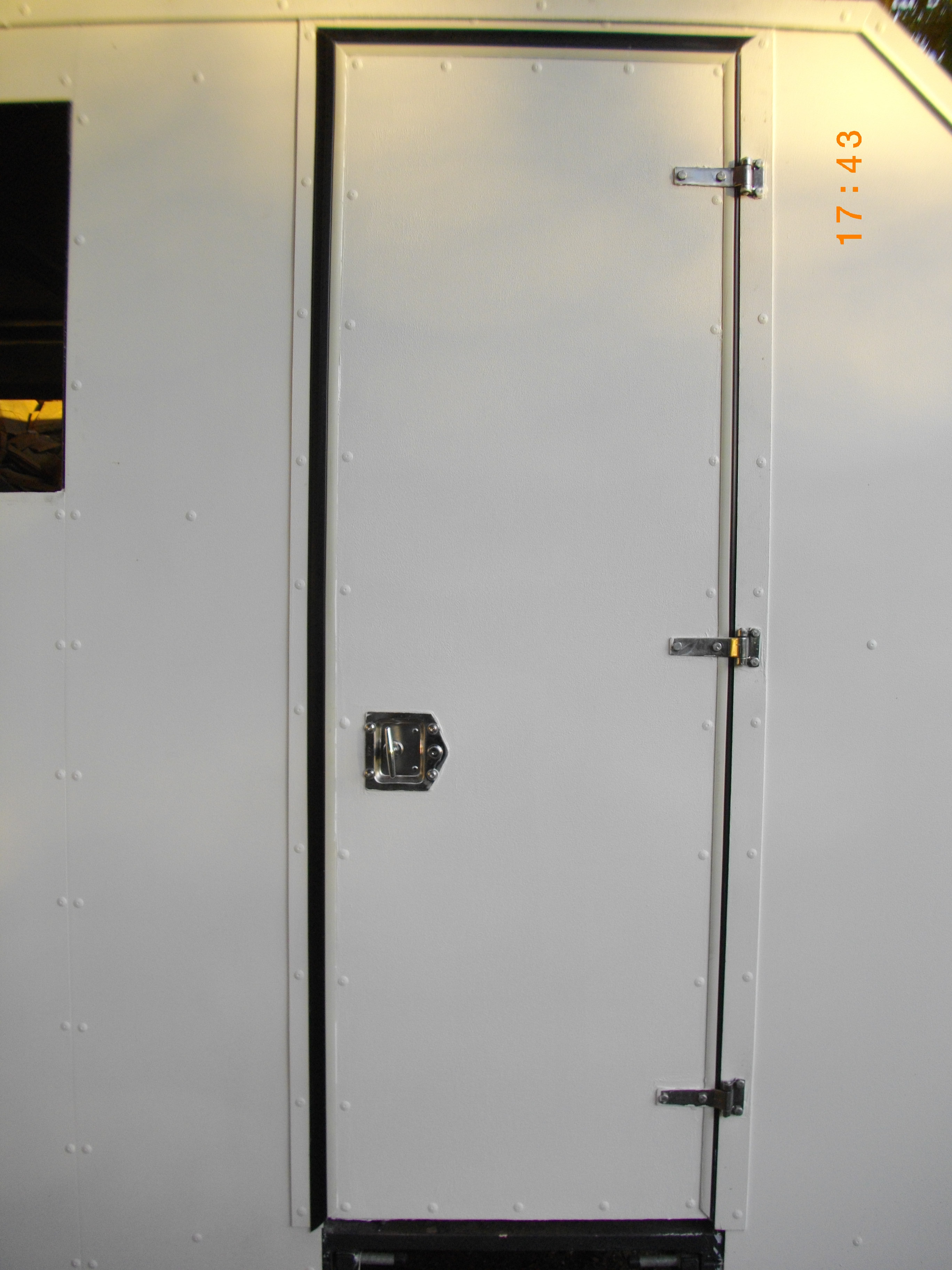

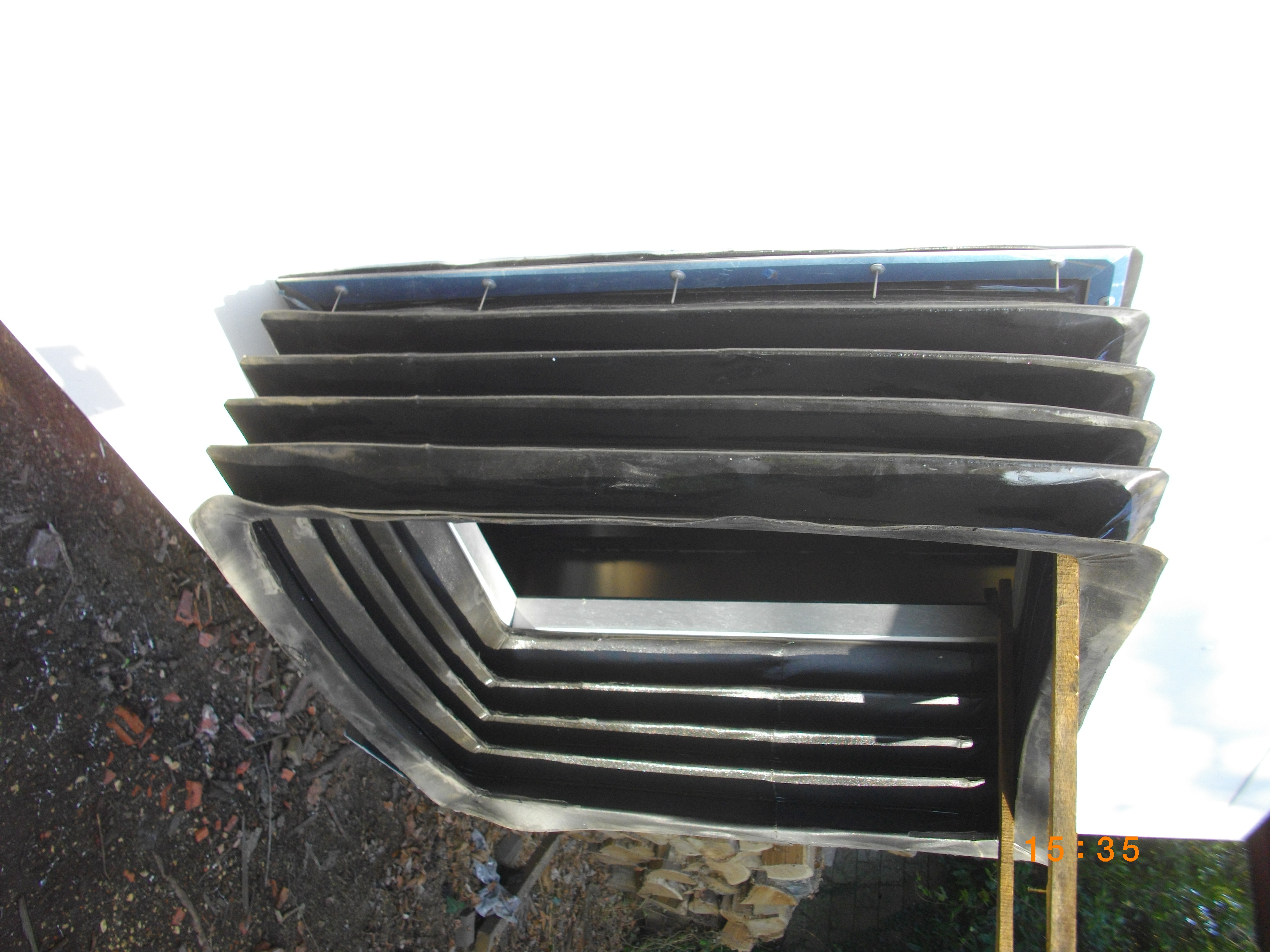

: galère pour mettre les joints des portes, je n'avais pas laissé assez de jeu

: pose des fenêtres les doigts dans le nez, mes encadrements ou s'insèrent les fenêtres étaient pile poil ( joint intérieur sicaflex 710 et extérieur 222 UV)
