Bonjour à tous,

Nous sommes à la recherche d'un lit pavillon à aménager dans un iveco 4x4.
Est-il possible d'en trouver tout fait à acheter ou faut-il nécessairement le bricoler soi-même ? Si oui, quelqu'un a-til un plan de montage ?

Merci,
Philippe

[manu]

si vous cherchez un lit de pavillon c'est que vous avez achetés votre camion, nous sommes curieux de voir des photos si tel est le cas?

[Carophil]

Oui, nous l'avons acheté ! Nous sommes allés le chercher ce week-end chez un artisan de Haute-Savoie. Un homme charmant qui a pris soin de son engin.

Dès notre retour, nous l'avons emmené chez notre ami garagiste pour qu'il nous fasse un petit "état des lieux".
Dès que nous le récupérons, nous vous envoyons des photos, promis.

Notre souci majeur reste de caser 4 couchages (2 adultes, 2 enfants en bas-âge) dans ce petit espace... On se creuse les méninges...

[caliméro]

toujours pas de photos ???

[Carophil]

Si si, nous avions mis une photo sur un autre post dans la rubrique "discussion d'ordre général".
Mais c'est vrai, il serait peut-être temps que nous vous fassions parvenir d'autres photos... On attend que notre iveco se soit refait une beauté (points de rouille et carrosserie sont en train d'être traités...) et on vous envoie des photos !

[Ghezzi]

Voila comment j'ai fait:

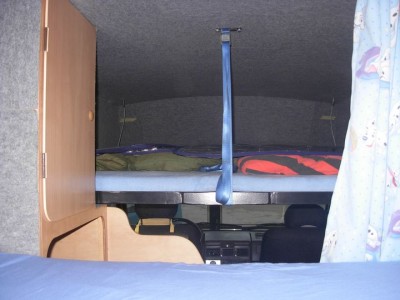

deux lit souder ensemble et poser sur verin.

[hippo]

un petit "up" pour ce post qui intéresse Serge (de leucate) mais sûrement d'autre personnes, aussi tant c'est un moyen efficace de gagner de la place sans compromis sur le confort du lit.

Carophil qui a initié ce post nous a depuis quitter visiblement suite à la vente de son iveco.

Ghezzi,(Nicolas) petit bricoleur de génie, pourrait nous en dire plus par contre...je regarde dans le stock de photo qu'il m'a envoyé mais je crois pas qu'il y ai grand chose de plus à ce sujet...des plans auraient été super mais juste une idée du positionnement des vérins et leur tarage et provenance et articulation nécéssaires serait déjà très bien.

en fait j'ai trouvé que ça de plus..: download/file.php?id=939&mode=view

donc ...post très lu mais qui demanderait à être étoffé de vos réalisations les gars

Pascal

[Ghezzi]

Bonjour à tous,

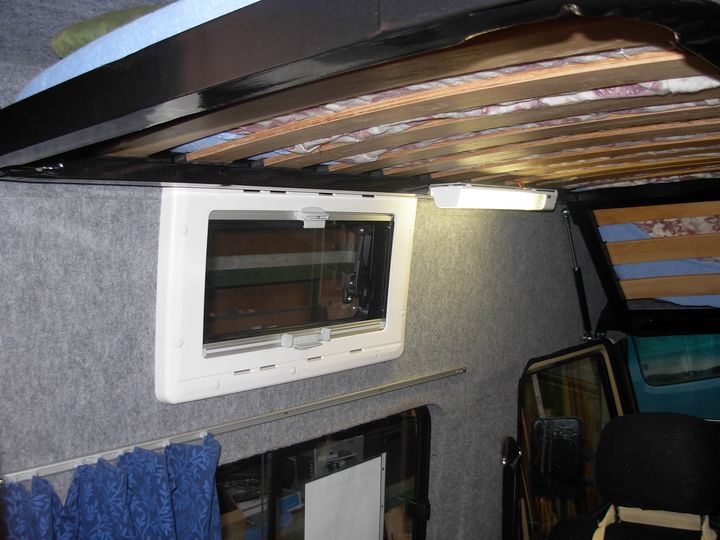

voici quelque information pour le lit pavillon que j'ai réaliser, en fait il s'agit d'un lit double avec cadre acier que j'ai couper et resouder au bonne cotes, j'ai racourci les lattes en bois et j'ai rajouter une charnière afin qu'il épouse la forme de la capucine en le repliant.

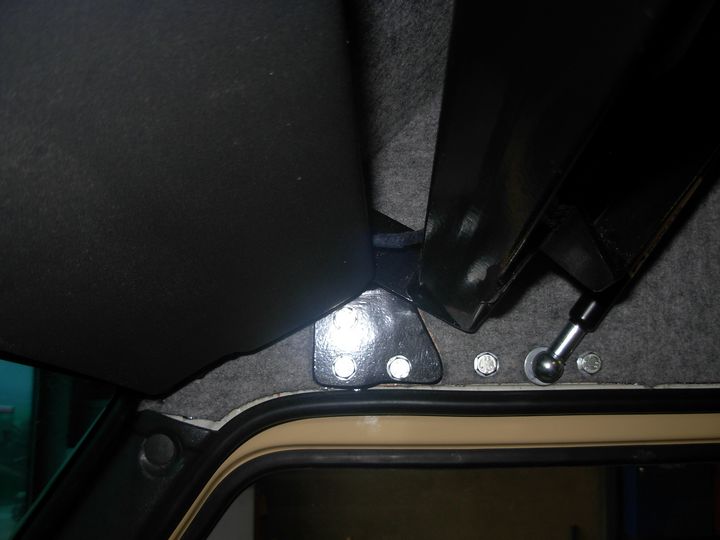

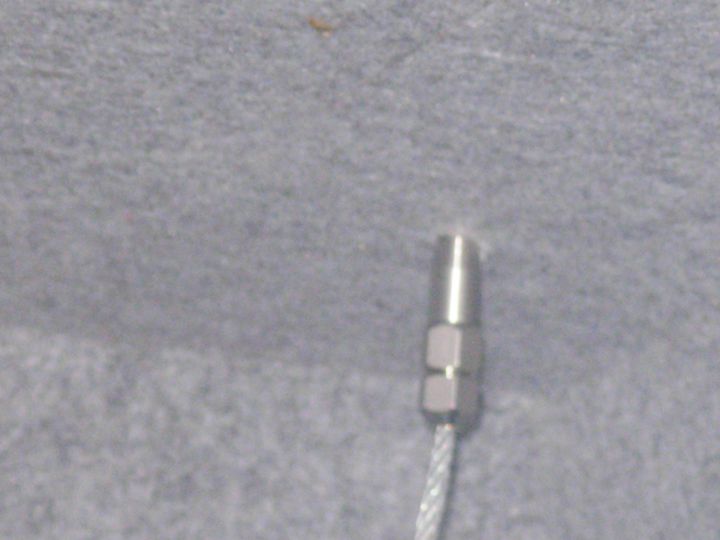

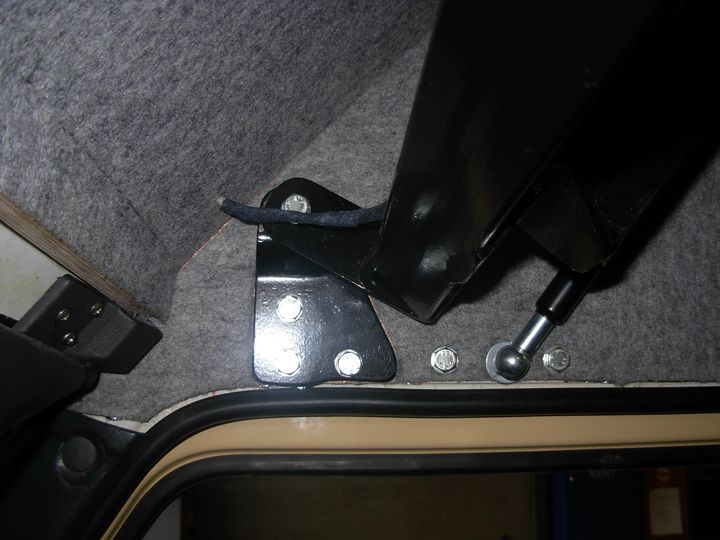

Pour le tenir en place en position nuit, j'ai souder des petite pièce taraudée entre les renforts d'origine en acier de la capucine, ce qui permet de mettre des câbles de suspension fixé au moyen de pièce spéciale qui vienne de chez http://www.jakob.ch mais je crois qu'il existe aussi en France.

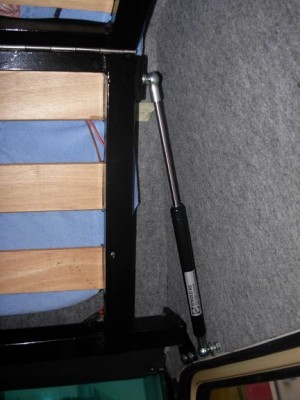

Pour les vérins , il sont taré à 400 Newton chaqu'un ce qui permet de replier le lit automatiquement sans effort, je vais essaier de faire de photos de détail et de les mettres sur le Forum.

Salutations à tous

Nicolas

[Ghezzi]

Bon désolé pour les photos je les envoie a pascal qui je l'espère les metteras en ligne, j'ai toujours le message que la taille maxi et de 2 MO ...

[hippo]

Bon serge... comme c'était surtout pour toi...voici l'ultimatum: pas d'inscription----pas de photo!

non je rigole parceque c'est pas gentil pour les autres qui ont envie de savoir aussi.

Pascal

J'ajouterai un grand merci a Nicolas (Ghezzy) dont j'ai enfin compris qu'il n'est pas qu'un amateur très éclairé mais un professionnel qui nous fait donc ici encore un dont gracieux de son savoir faire

[hippo]

je sais que carophil ne roule plus en iveco et donc ne cherche probablement plus son lit pavillon mais pour les autres que ça intéresse, je rappelle ici que Guy vend le sien des son retour .

là: viewtopic.php?f=10&t=1620

pascal

[Carophil]

Oui on ne roule plus en Iveco mais en B90 et on a un joli amovible ! j'enverrai des photos dès que possible

[hippo]

[
plus sérieusement..ton camion était déjà préparé tip top pour le tour d'afrique...est ce le voyage en lui même qui justifie ces investissement supplémentaires ou est ce une volontée d'aménagement différent qui conduit à celà ?

Volonté d'aménagement différent, car quand tu as fait un grand voyage tu t'aperçois beaucoup mieux de tes besoins et des petites imperfections à modifier.

concernant le lit pavillon que tu vends par exemple...dirais tu que ta méchante chute en afrique t'a fait reconcidérer l'aspect "sportif" de la manoeuvre quand tu es un peu endolori ?

pascal

[Guy]

concernant le lit pavillon que tu vends par exemple...dirais tu que ta méchante chute en afrique t'a fait reconcidérer l'aspect "sportif" de la manoeuvre quand tu es un peu endolori ?

pascal

Pas du tout mais nous préférons coucher en bas. Question de goût.
De plus en Afrique je n'ai jamais utilisé le lit de plafond. Il est neuf car jamais utilisé.

[OB1KnoB]

nous préférons coucher en bas. Question de goût.

Moi c'est question de saison plutôt > pendant l'hiver dormir en haut, là où il y a quelques degrés supplémentaires, et l'été dormir en bas pour la raison inverse
...Bon après dans la réalité moi je n'ai qu'un lit à mi hauteur

[Bastien]

Ouai En plus tu dors sur mon moteur pas trop d'odeur d'huile ?

Bastien

[OB1KnoB]

non non ça va il pisse pas, l'huile reste à l'intérieur, ça sent rien. Tiens j'en profite pour te dire que ton moteur voit du pays : il est à Toulouse en ce moment
Grenoble > Lille via Toulouse, 'faut le faire quand même

[hippo]

ma solution lit n'est pas escamotable dans le sens lit pavillon..par contre elle présente l'intéret d'être retirable et surtout de passer d'un de mes camions à l'autre sans problème malgres la largeur variable.

ce sont des traverses de lit ttéléscopiques qui sont vendue une 15 aine d'euro chez "les suédois"
et qui équipent normalement les lits dans le sens de la longueur...(une au milieux supportant les 2 sommiers cote à cote. c'est téléscopique de 1,2 à plus de 2m et j'en utilise 3 qui font aussi bien la longueure du lit (180) dans la largeur de l'iveco....que la largeur du lit (140) dans la largeur du transporter.. vous me suivez?
bon après il faudra étudier un peu un système de goupilles pour que tout ça ça se casse pas la gueule sur les pistes mais ce n'est plus qu'un détail à ce niveau là

pascal

[hippo]

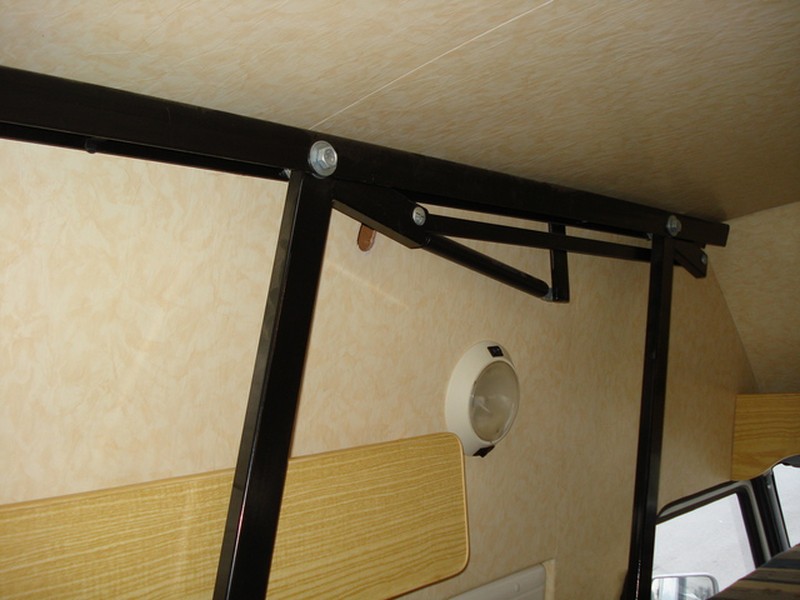

je rappatrie ici les images que Guy a mises en ligne sur son lit que je viens de récupérer...je n'ai pas encore fait le tour des possibilité d'adaptation à notre intérieur mais déjà peut être ces images pourront resservir à ceux qui sont tentés par cette disposition.

pascal

[hippo]

..... nous préférons coucher en bas. Question de goût.
De plus en Afrique je n'ai jamais utilisé le lit de plafond. Il est neuf car jamais utilisé.

ah oui en fait l'image de l'aménagement iveco du forum vient de ton camion..je reconnais le tissus


tu as des banquettes RIB ou un truc du genre..?

bon ben moi je suis un perpétuel insatisfait...
-j' ai racheté tes sieges...je les ai pas mis dans l'iveco.
- j'ai racheté les banquettes RIB de maxime...elles sont dans l'iveco de Leduc
- j'ai racheté l'arceau d'ivecoman...je crois que je vais le retirer avant d'en avoir fini le montage
-j'ai monté le toit ouvrant du berbère...et je l'ai remplacé par un coulissant dans la foulée
-j'ai racheté les pneus de Serge de Leucate..je trouve qu'ils tournent pas rond
-j'ai racheté les pneus 750R16 de bastien(2)..pinsagou a manqué de se viander avec
-j'ai acheté un Brimont brutt.il me sert de garage
- j'ai acheté de quoi faire un snorkel en alu
-j'ai acheté un snorkel d'origine iveco
-j'ai acheté de quoi faire un snorkel en acier
-j'ai fait un snorkel en plastique
-et là le lit..ça me va pas non plus ça me parait une bonne base de départ mais c'est pas encore ça avec mes idées à la con..

y a t'il encore quelqun qui va me vendre un truc après ça ?

donc si quelqun cherche un lit pavillon... je te le rachètes quand même Guy parceque tu pars bientôt et tu as autre chose à faire que de suivre ça.

il n'y a aucun problème avec..du moins pas à ma connaissance puisque je ne l'ai pas monté..tout juste ramené de Cholet..mais déjà j'envisageais de retirer l'habillage en vinyle..le contreplaqué..de virer la mousse pour du latex...tout ça pour être fidèle à ma logique de construction "sans COV"....de modifier le mécanisme pour qu'il descende plus bas...
et de l'élargir égallement....bref à part les 2 vérins..il ne resterait rien d'origine et je ne suis pas du tout persuadé que malgres tout ça je serais satisfait...
je vais peut être même vendre l'iveco finalement moi aussi comme c'est à la mode de passer à autre chose

donc voilà si quelqun est intéressé..il n'est pas trop tard pour le lit
prix coutant 200 euros
viewtopic.php?f=10&t=1620

pascal
