Transmission en 4x2 qui réagie comme en 4x4

[MatPain]

Bonsoir à tous,

je ne pense pas avoir un soucis parce que j'ai bien une différence sur sol meuble quand j'enclenche le 4x4 mais il y a quelque chose qui m'échappe et j'ai besoin de vos lumières

Point mort et frein à main enlever (et bien sur sans le crabo de pont), quand je tourne mon arbre principale, les roues arrières font bouger le véhicule.

J'ai du mal à comprendre comment c'est possible, si c'est normal, cela signifie que mon train arrière est alimenté quand je suis en 4x2 (en partie), pas étonnant que je consomme 12l/100.

la seule différence avec ou sans crabo, c'est que j'ai moins de jeu dans l'arbre une fois le crabo activé (moteur tournant pour la décompression bien sur)

Vous pensez que c'est normal ?

(rappel, jumper 1 sans visco, crabo et blocage diff)

[pepere63]

Bonjour Matpain ,
je te cite : "quand je tourne mon arbre principale, les roues arrières font bouger le véhicule."
Moi je trouve ça normal , l'arbre est fait pour transmettre le mouvement aux roues ...
Pourquoi cela t'étonne ?
Bye .

[kaya29]

Mettre des moyeux débrayables a l'arrière

[MatPain]

Bonjour Matpain ,
je te cite : "quand je tourne mon arbre principale, les roues arrières font bouger le véhicule."
Moi je trouve ça normal , l'arbre est fait pour transmettre le mouvement aux roues ...
Pourquoi cela t'étonne ?
Bye .

Salut,

dans mon pont arrière il y a la crabo (ce qui désacouple normalement l'arbre principale qui va à la BT puis BV) et également dans le pont bien sur le blocage de diff.

Mais le crabo, ne connaissant pas son fonctionnement (à part qu'il s'enclenche en dépression), j'aimerai savoir si c'est 100% ON / OFF, d'après ce que je vois c'est pas le cas et j'aimerai connaitre les raisons.

Mon pont avec crabotage ressemble à ça


[kaya29]

Je ne connais pas ce type de fonctionnement ou de transmissions, ce n’est pas ton transfert qui lorsque tu te mets en 4x4 ‘’crabote’’ envoie vers l’arbre arrière

Et ce transfert n’est il pas accolé à la BV ou séparé via un arbre ?

Avec ou sans visco lorsque tu fais tourner ton arbre arrière, tu entraînes systématiquement tes roues arrières sur un 4x4 enclenchable ou pas que tu ais mis le bloc arrière ou pas?!

[MatPain]

Je ne connais pas ce type de fonctionnement ou de transmissions, ce n’est pas ton transfert qui lorsque tu te mets en 4x4 ‘’crabote’’ envoie vers l’arbre arrière

Et ce transfert n’est il pas accolé à la BV ou séparé via un arbre ?

Avec ou sans visco lorsque tu fais tourner ton arbre arrière, tu entraînes systématiquement tes roues arrières sur un 4x4 enclenchable ou pas que tu ais mis le bloc arrière ou pas?!

Tout ce passe sur l'arrière, le crabotage se fait si j'enclenche (dépression du système) à l'entrée du pont.

J'ai comme l'impression que c'est entre 2, soit j'ai 100% avec le crabotage (donc parfait), soit quand le système relâche la dépression, il ne s'ouvre pas à 100%, ce qui fait tourner mon train arrière.

Je vais essayer de tester manuellement l'enclenchement du crabotage

[Bruno Jordan]

Oui pour moi c'est le crabot qui ne se desenclenche pas.

[kaya29]

Photo explicite.

Effectivement, je ne connaissais pas ce montage.

As tu des courtes sur ta machine

[MatPain]

Oui pour moi c'est le crabot qui ne se desenclenche pas.

top je vais essayer manuellement, merci.

Photo explicite.

Effectivement, je ne connaissais pas ce montage.

As tu des courtes sur ta machine

non pas de courte

[pepere63]

Bonjour , tout est possible techniquement mais c'est un montage pas banal que MatPain nous indique ...
Bye .

[Vagabondo]

En effet ça ne doit pas être entraîné :
Tu as roulé quelques mètres en 4x2 avant de faire cet essai ? Afin de bien decraboter.

Le voyant passe au vert au niveau du tableau? Il s'éteint bien ? C'est déjà un premier signe de bon fonctionnement.

La capsule a dépression agit sur le bras, qui, a l'intérieur est une fourchette qui fait glisser un pignon entre les deux arbres, celui du pont et le long a palier.
Tu peux toujours enlever l'axe en bout de capsule afin de libérer le bras et faire un essai manuel. Si ok le problème vient de la capsule : grippage de la commande, problème de dépression. Au cas contraire il faudra démonter le nez de pont

[kaya29]

Une petite marche arrière en S après être revenu en 4x2?!

Je trouve ce système en bout d’arbre et entrée de pont arrière très exposé, est-il protégé par un sabot d’origine?

[Bruno Jordan]

Sans rien démonter , il peut regarder si le levier change de position.

[Bruno Jordan]

Le bureau d'étude Dangel avait de bonnes idées mais c'est la partie réalisation qui laissait désirer.
Décraboter l'arbre de transmission longitudinal évitait de le faire tourner inutilement en 4X2
Il y a très peu de vehicules 4X4 qui sont en traction en 4X2
Je ne connais que la méhari 4X4 mais qui est aussi un véhicule 4X2 traction transformé en 4X4

[kaya29]

Oui, bon nombre d’étude partent du schéma jeep, à l’époque c’était surtout des propulsions, je me demande si ce n’est pas Citroën qui a commencé les traction avant?!

[Vagabondo]

Sans rien démonter , il peut regarder si le levier change de position.

Le levier n'arrive peut être pas en butée bien que le ressort de rappel en censé éviter cela. Enlever l'axe se fait sans outils et permet de vérifier manuellement le libre mouvement du bras.
Également possible une electrovanne fuyarde..

[MatPain]

merci pour votre implication parce que je pense bien avoir un soucis

j'ai démonté tous le système de dépression parce que je suis persuadé que ce n'est pas le soucis.

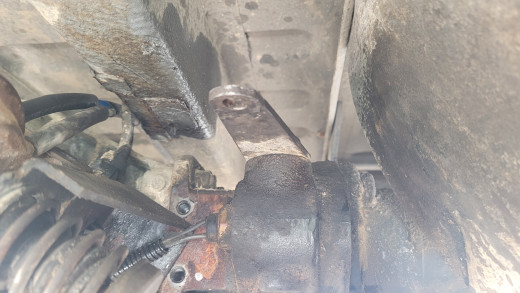

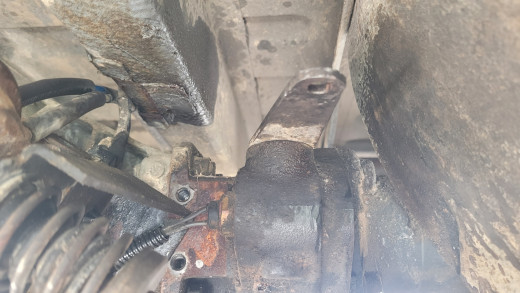

là je vous montre, dans les 2 cas de la manip, j'ai le même résultat (à savoir quant tournant l'arbre primaire, le véhicule bouge alors que je suis au point mort)

....

merde en me relisant je dis sûrement une grosse bourde, en tournant l'arbre primaire (les 4 roues en sol) forcément mon diff et cardan avant tournent...

[Beda]

Bonsoir à tous,

Point mort et frein à main enlever (et bien sur sans le crabo de pont), quand je tourne mon arbre principale, les roues arrières font bouger le véhicule.

Vous pensez que c'est normal ?

(rappel, jumper 1 sans visco, crabo et blocage diff)

Salut Mat,
je me demande, comment tu as testé cela exactement.
Si le système se déconnecte complètement, je le testerais autrement.
Fixer une roue avant avec deux cales.
A l'arrière, soulever une roue et essayer de la faire tourner.
Si cela est facile, le système est séparé.
Si ce n'est pas possible, le système est connecté.
Si c'est possible en forçant, je m'inquiéterais d'un dommage dans la boîte.

[MatPain]

Salut et merci à tous,

je n'ai pas de soucis sur le fonctionnement, c'est surtout que je suis un boulet et j'ai mal testé.

Au final j'ai fais comme m'a dit Beda,

Une roue arrière en l'air, une vitesse et vu que j'avais démonté le système pneumatique, j'ai juste fait à la main la différence et effectivement, tout de suite on voit si c'est bon.

Donc fausse alerte, merci à tous pour m'avoir aider à comprendre mon erreur ^^

la suite de mes bétises au prochain épisode

[Vagabondo]

Mal testé et mal exprimé car tu as dit les roues arrières bougent
J'y pense, ta conso ne viendrait pas de tes pneus XXL ?
