rallonger châssis midliner

[fab38]

salut,

certains rallongent leur châssis

moi j'ai raccourci le mien

donc j'ai 2 tronçons de châssis qui peuvent servir à rallonger votre châssis pour une augmentation d'empattement par exemple

ils font 30cm de long

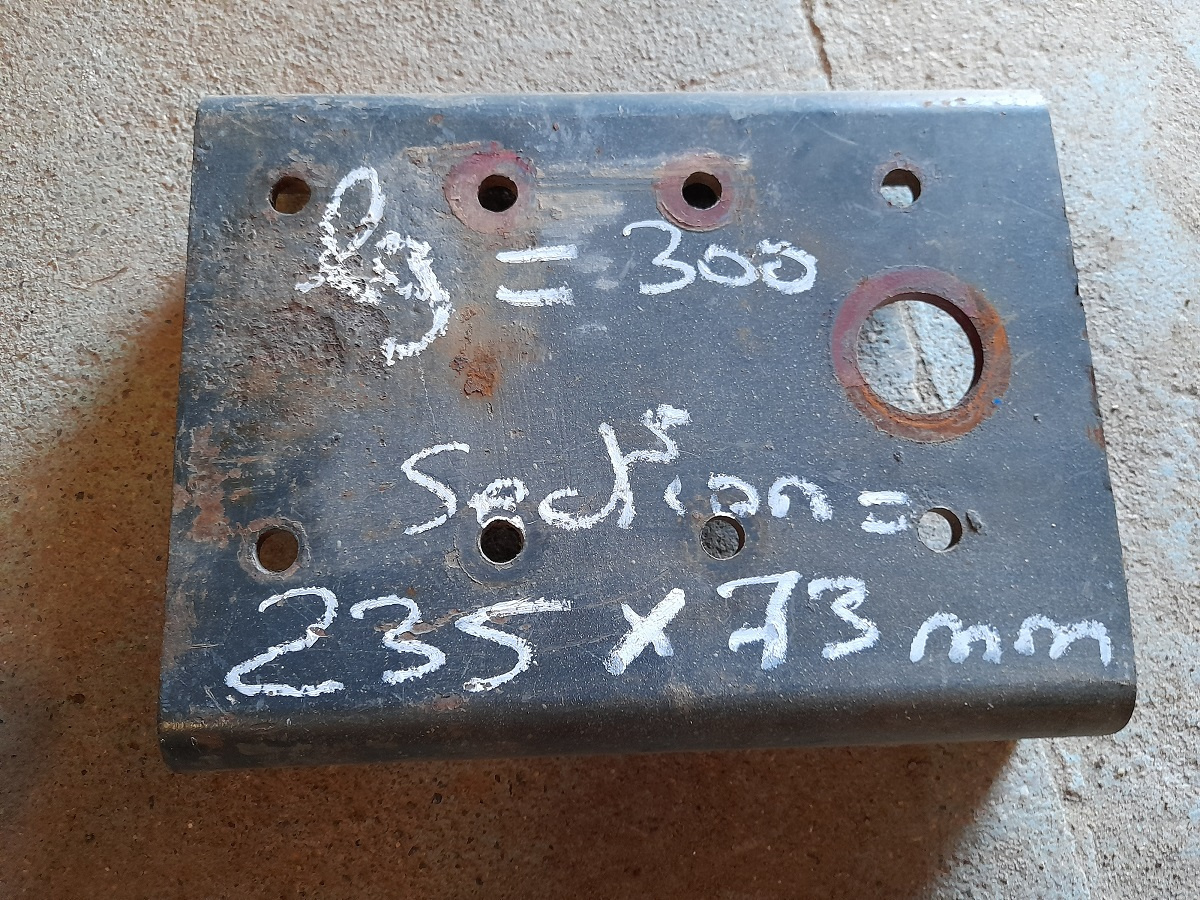

voici les sections approximatives :

ça correspond peut être à d'autres modèles de camion

et j'ai encore des goussets pour ceux qui veulent faire un faux châssis avec ressort ou des rondelles Bellevilles ...:

voici les photos :

viewtopic.php?t=12401

bon dimanche
Fab



.

[Loïk79]

Salut FAB38.

Sur le mien les sections en U font 234x70x7 suivant la notice descriptive constructeur. Ca doit être ça.

C'est dommage 300mm car les allongements (homologables !) doivent se faire suivant les types déjà réceptionnés et pour les M180 M210 certains 110/170 etc il y a la version 3.05 à 3.40 et dans ce cas la rallonge est de 350mm.

En revanche les rondelles bellevilles et les chapes m'intéressent, tout autant qu'un bon exemple de montage. On peut 'échanger sur le sujet ? Tel en mp si c'est possible.

Question d'ailleurs je ne suis pas au clair sur ce point : comment fixer les gousset ou chapes au châssis sur le perçage des longerons est interdit ? Comment cela s'est-il passé avec la DREAL à ce sujet ? A-t-on le droit en revanche de souder sur les longerons du châssis ?

Merci d'avance.
Loïk.

[fab38]

salut

je ne suis pas capable de te renseigner car finalement je n'ai pas choisi la solution goussets + ressort

mais c'est "très" courant sur ce forum et d'autres, par exemple :

viewtopic.php?f=81&t=407

viewtopic.php?t=15231

https://www.casa-trotter.com/phpBB3/vie ... a617c3dad4


.

[CAMELRAID]

Salut FAB38.

Sur le mien les sections en U font 234x70x7 suivant la notice descriptive constructeur. Ca doit être ça.

C'est dommage 300mm car les allongements (homologables !) doivent se faire suivant les types déjà réceptionnés et pour les M180 M210 certains 110/170 etc il y a la version 3.05 à 3.40 et dans ce cas la rallonge est de 350mm.

En revanche les rondelles bellevilles et les chapes m'intéressent, tout autant qu'un bon exemple de montage. On peut 'échanger sur le sujet ? Tel en mp si c'est possible.

Question d'ailleurs je ne suis pas au clair sur ce point : comment fixer les gousset ou chapes au châssis sur le perçage des longerons est interdit ? Comment cela s'est-il passé avec la DREAL à ce sujet ? A-t-on le droit en revanche de souder sur les longerons du châssis ?

Merci d'avance.
Loïk.

Pourquoi en MP ça m'intéresse et sûrement pas que moi .........le partage c'est car même la base d'un forum

[Pat 33000]

Salut ,

Tu as le camion de Xav équipé de rondelles Belleville , ainsi que le miens . Dans cette configuration nous ne pouvons faire de franchissement , mais plutôt de la piste . Pour les pi eaux et chapes j ai utilisé pour ma part les trous existants sur le châssis , d ailleurs un peu galère .

Pat

[Loïk79]

Pardon je disais mp pour transmission du tarif. Je crois que tout le monde n'aime pas parler tarif en public.

Par contre pour les conseils tout à fait d'accord il faut les partager ici.

FAB38 et PAT33000 j'aimerais bien partager avec vous ! J'en suis à faire des choix.

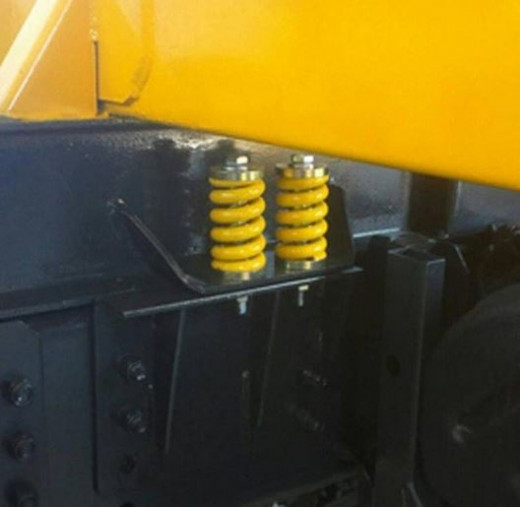

Et entre les rondelles belleville et des ressorts helicoidaux ci-dessous, qu'est-ce qui est le mieux ??? Je dirais rondelles moins de débattement et plus rigide mais tout est question de dimensionnement et de nombre.
Quel est votre avis sur les ressorts hélicoïdaux ?

"Tu as le camion de Xav équipé de rondelles Belleville".
Xavier64 tu veux dire ??

"Dans cette configuration nous ne pouvons faire de franchissement , mais plutôt de la piste"
Oui je comprends. Et clairement si tu fais travailler un peu plus les ponts, tu transmets la déformation à la cellule et ça casse? Des mauvaises expériences en ce sens ou pas ? Avez-vous explorer des solutions pour rigidifier le châssis sans en faire un tank pour autant ? Comment sont dimensionnés les vôtres et avec quel retour d'expérience ??

Vous confirmez qu'il ne faut en aucun cas percer le châssis ? Et clairement, la DREAL connait la position de tous les trous d'origine ?

Voila vous voyez beaucoup de questions donc ici par clavier ou au téléphone si vous voulez

"Pour les pi eaux et chapes"
Pardon les "pi eaux" cher ? Les Puyaux de Toile ?

Merci d'avance pour le partage de vos infos! A bientôt. Loïk.

[xavier-64]

"Tu as le camion de Xav équipé de rondelles Belleville".
Xavier64 tu veux dire ??

Salut,

en effet,
j'utilise des rondelles de Belleville et des ressorts....

viewtopic.php?p=163742#p163742

ou page 2 et 3

viewtopic.php?p=154484#p154484

et 6 de mon post

viewtopic.php?p=163742#p163742

Xavier.

[Pat 33000]

salut Xavier ,

Et ils sont où tes ressorts , pas vu sur tes posts

Pat

[xavier-64]

Salut,

les ressorts ne sont pas encore en place....

Xavier.

[Pat 33000]

Salut Xavier

Ok , me tarde de voir ça, tu les positionnes ou ?

[fab38]

j'avais les ressorts de fournis avec les goussets
mais je n'arrive pas à retrouver leur force (leur tarage) ?

je ne sais pas comment on peut dimensionner les ressorts et calculer le nombre qu'il en faut

c'est par simple curiosité



.

[Pat 33000]

Il doit il y avoir possibilité à moindre mesure de les tarer suivant la rigidité que l ont veut obtenir

[Pat 33000]

Pour info à 1 km de mon atelier j ai un fabricant de ressorts sur mesure https://www.ressort-sur-mesure.com/

[Flo73]

Génial Pat

On ne pourrait pas faire une nouvelle rubrique dans le forum pour référencer tous les constructeurs, fabricants, etc..... ??

Car à chaque fois certains sont obligés de renvoyer vers une page ou de citer toujours les mêmes choses
Je pense particulièrement à des membres comme Fab38, Xavier-64, etc ....
Non?

[Pat 33000]

Ah oui bonne idée

[fab38]

bien sur que c'est une bonne idée, un forum doit évoluer sinon il y a de moins en moins d'activité
et c'est ce qu'on constate
il y a plusieurs jours qui se passent entre 2 messages


mais ta proposition ne sera pas retenue, j'en suis sûr

j'ai arrêté de proposer des améliorations depuis que j'ai eu ça comme réponse :

viewtopic.php?f=11&t=16125







.

[Flo73]

Oui je vois bien ce que tu veux dire, de plus je te rejoins sur le fait que la localisation du membre serait un plus non négligeable.

[fab38]

ils t'ont mis un logo schtroumpf Fast & furious à la place :


allé laisse tombé et bon week-end
Fabien
Isère 38 (pile entre Lyon et Grenoble)






.

[xavier-64]

Salut Xavier

Ok , me tarde de voir ça, tu les positionnes ou ?

Salut pat,

Je ne suis pas trop dispo ces derniers temps. A droite et à gauche pour le taf…
Dès que j’ai un peu de temps je vous poste ça !!

Xavier

[Stephane97460]

Salut.
Vous pensez que c'est possible de percer, couper, et souder si il y a cette inscription sur le châssis ? En faisant une demande à Renault Trucks bien sur.
