Boite de transfert... et ponts

Message par Didier »

Salut tous le monde :)

J'ai un diagnostique urgent à réaliser sur ma boite de transfert qui fait un gros bruit de crécelle depuis hier. Elle faisait déjà un petit peu de bruit du même genre depuis qq mois sans évolutions et un sifflement que je croyait être un sifflement des ponts mais tous ces bruits ne sont pas facile à localiser en roulant.
Hier il me suffisait de passer la tête par la portière pour entendre ce CCCCRRRRRRCRRRRCRRR vers le milieu du camion.
Le bruit est présent en courte comme en longue (TP3 diesel double leviers) et présent aussi en roue libre (au point mort en descente).

Bon, mes questions sont celles-ci : puis-je voir l’intérieur de la bête sans la tomber ? y'a-t-il un diagnostique à faire avec qq manips ?

Je suis à Toulouse et évidement, sinon ça ne serait pas drôle, il y à une contrainte temps puisque je dois être en Savoie le 1er Mai.
Et en plus je devrai bosser sur un mauvais parking goudronné devant chez ma belle-mère :lol:
ça va mettre de l'huile de partout ça non ?
Modifié en dernier par Didier le 26 avr. 2016 18:38, modifié 5 fois.
Avatar du membre
Noich'
Coupable.
Coupable.
Reactions :
Messages : 702
Enregistré le : 22 déc. 2010 15:10

Re: URGENT! boite de transfert

Message par Noich' »

As-tu une trappe de visite sur ta BT ?
Sinon commence par faire une vidange, si tu y retrouves des bouts de métal (dents ou roulements) t'es bon pour l'opération à coeur ouvert (ou le remplacement :? ).
http://www.truckistan.net

Ne demandez jamais votre chemin à quelqu’un qui le connaît, vous risqueriez de ne pas vous perdre. (Zoo Project)
Avatar du membre
Cubitus
Mouhaaaaaaaa
Mouhaaaaaaaa
Reactions :
Messages : 781
Enregistré le : 30 avr. 2012 12:32

Re: URGENT! boite de transfert

Message par Cubitus »

Salut Jigmé !

Mince, comme Noich, commence par vidanger. Avant ça vérifier le niveau, ça peut être qu'un manque d'huile.

Sinon par la trappe tu ne vas pas voir grand chose, malheureusement...

Tiens nous au jus.

Damien
Avatar du membre
Denis Chassac
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 3609
Enregistré le : 15 janv. 2007 21:36

Re: URGENT! boite de transfert

Message par Denis Chassac »

Bonjour

sur la BT 2 leviers, tu as un point mort entre longues et courtes. Tu peux tenter, à l'arrêt, de mettre ce point mort, passer une vitesse et écouter sans te pencher par la porte en roulant :wink:

@+
DEnis
Un TP3 mazout AVEC CG collection, un R2087 torpédo QUI ROULE à nouveau !!!
:arrow: Membre BMH & Co
Avatar du membre
come 09
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 5061
Enregistré le : 05 juin 2009 00:14

Re: URGENT! boite de transfert

Message par come 09 »

'lut
t'est ou sur toulouse?? si tu n'a toujours pas démonter t'a boite de transfert je peut peut être passer te filer un coup de main?? au moins pour le diag du bruit,et peut être que je connais quelque plans pour te sortir de la merde...

si tu veut donne moi en mp, l'adresse de t'a belle mère ( :mrgreen: ) et un n° de tel (pas le sien hein!)

:D
tp3
trm2000
B110 ponticelli
hdj80 12s
nissan 350z
renault r2087
clio 4 rs edc 200 modif,stage 1: 235ch et 319Nm
renault espace IV 2L turbo 170ch
B110 4x4,1999,ponts renault, 2.8L
Avatar du membre
Fabien 42 & 69
Je l'aurais !
Je l'aurais !
Reactions :
Messages : 2224
Enregistré le : 18 juin 2010 08:30

Re: URGENT! boite de transfert

Message par Fabien 42 & 69 »

Salut,
J'ai des soucis aussi sur ma double levier....

Moi c'est peut être un/des roulements/joints....

quelqu'un à des ref. de pièces/éclatés de cette boite ca nous arrangerait ?

Merci,
Fab
Avatar du membre
Didier
Bison Fute
Bison Fute
Reactions :
Messages : 322
Enregistré le : 14 oct. 2013 21:54

Re: URGENT! boite de transfert

Message par Didier »

Yes, y'a une trappe de visite mais il faut que j'enlève toute l'isolation que je n'avais pas découpée lors de son installation, hu hu hu :oops:
Je viens de vidanger, l'huile goutte encore... et rien d'autre ne sort, pas la moindre poussière de métal.
Mais il n'y avait que 4 ou 500 cl dedans... :shock: ouille
Pensez-vous qu'en remettant les 1,5 litres nécessaire, redémarrer et rouler pour voir puisse ce tenter ?
Avatar du membre
Fabien 42 & 69
Je l'aurais !
Je l'aurais !
Reactions :
Messages : 2224
Enregistré le : 18 juin 2010 08:30

Re: URGENT! boite de transfert

Message par Fabien 42 & 69 »

Fais déjà tourner a la main et regarde si tu sent du jeu dans les arbres ca te donneras peut-être une idée.
Avatar du membre
sebg61
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 3575
Enregistré le : 18 août 2010 18:49

Re: URGENT! boite de transfert

Message par sebg61 »

Salut,

il y a quelques planches ici : http://doc.pdf.trucks.free.fr/viewtopic.php?f=10&t=124

si vous avez le n° de VIN (un truc genre VF....) je peux regarder dans le logiciel si je trouve quelque chose ...

@+

Seb
Avatar du membre
Fabien 42 & 69
Je l'aurais !
Je l'aurais !
Reactions :
Messages : 2224
Enregistré le : 18 juin 2010 08:30

Re: URGENT! boite de transfert

Message par Fabien 42 & 69 »

Merci !

Mais nous nous n'avons pas ce modèle mais le "type 433".
Avatar du membre
Denis Chassac
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 3609
Enregistré le : 15 janv. 2007 21:36

Re: URGENT! boite de transfert

Message par Denis Chassac »

Bonsoir

Vous trouverez ce dont je dispose ici :
http://pedagosite.free.fr/documents/transfert/
surtout dans le fichier 3-Transfert.zip

La BT double leviers (433) est montée sur les camions référencés "206-10" en haut de page.
La simple levier est la 274.

@+
DEnis
Un TP3 mazout AVEC CG collection, un R2087 torpédo QUI ROULE à nouveau !!!
:arrow: Membre BMH & Co
Avatar du membre
sebg61
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 3575
Enregistré le : 18 août 2010 18:49

Re: URGENT! boite de transfert

Message par sebg61 »

Salut,

exact :

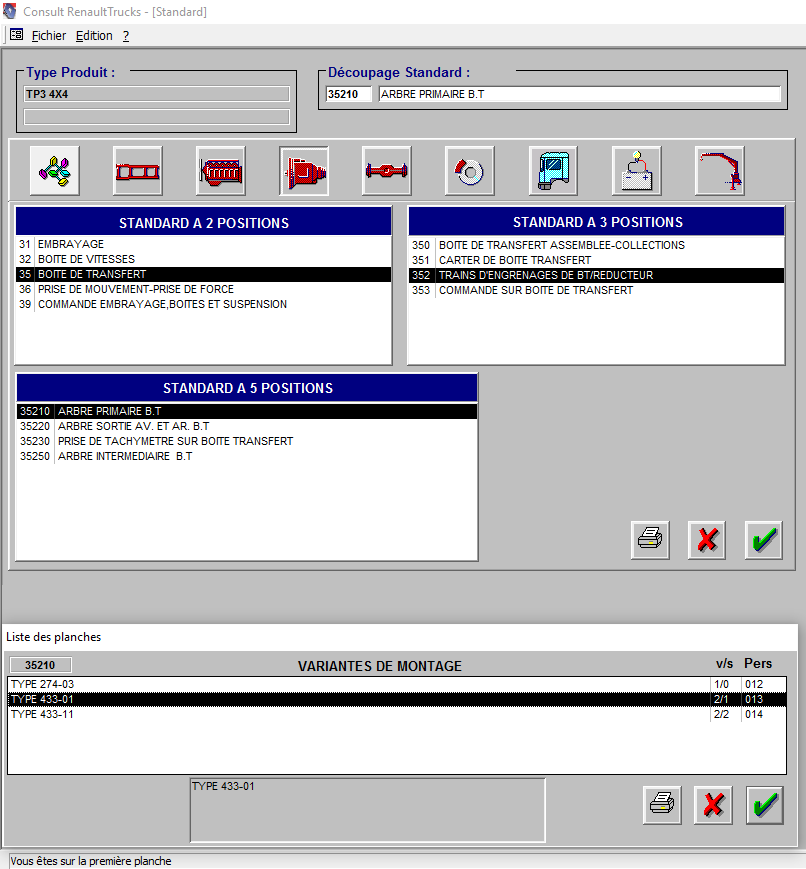

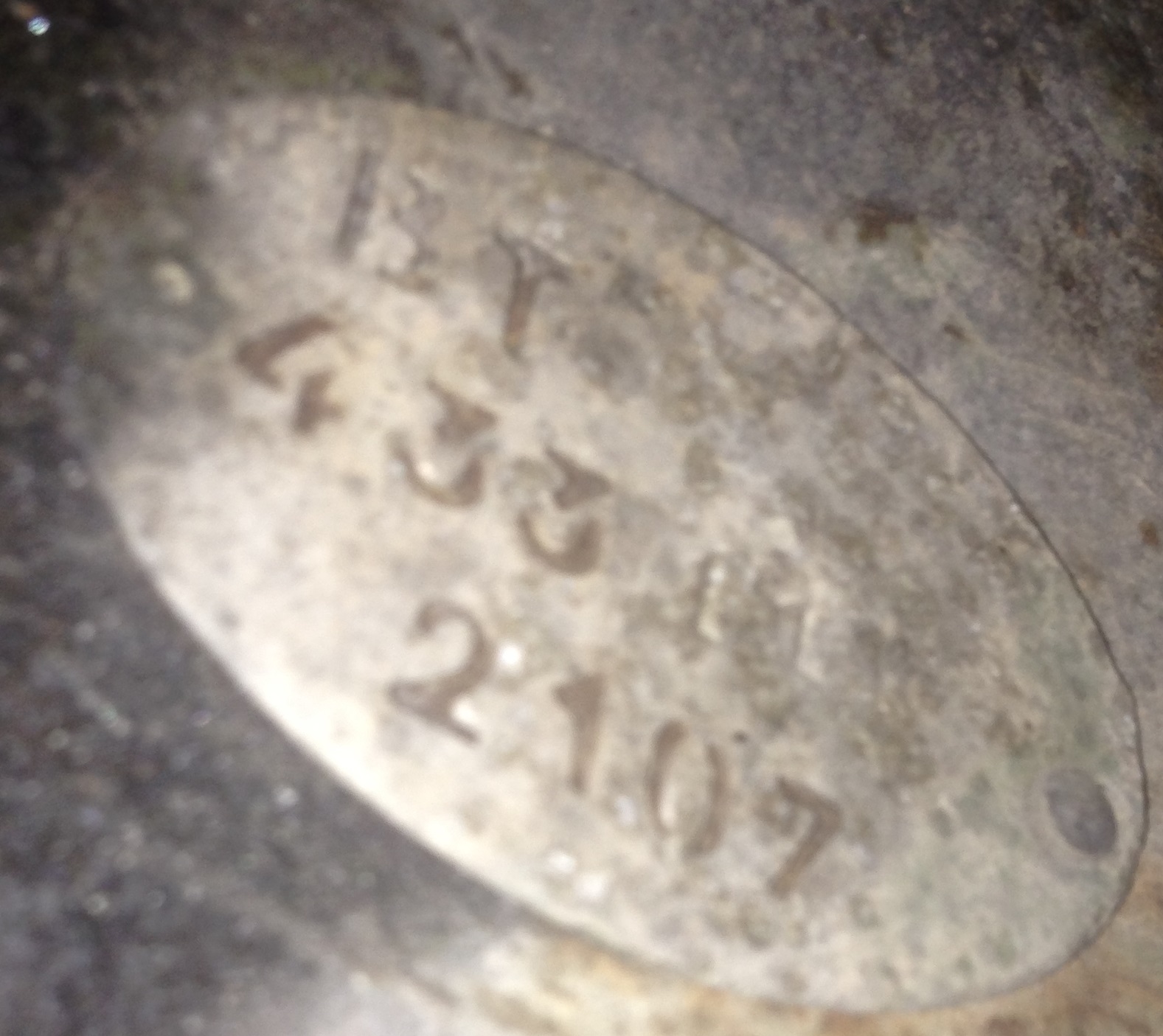

BT TP3 001.png
Vous voulez les éclatés des arbres ?

@+

Seb
Avatar du membre
sebg61
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 3575
Enregistré le : 18 août 2010 18:49

Re: URGENT! boite de transfert

Message par sebg61 »

alors :

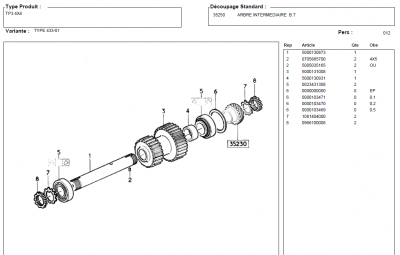

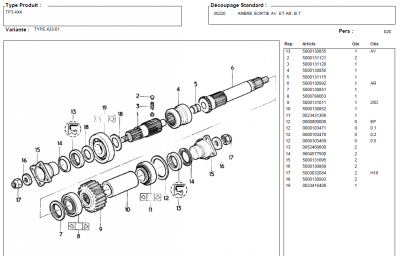

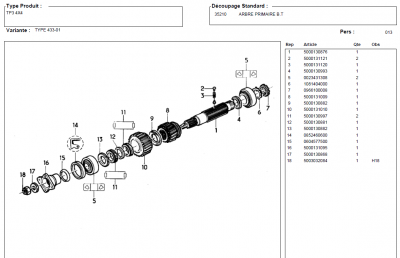

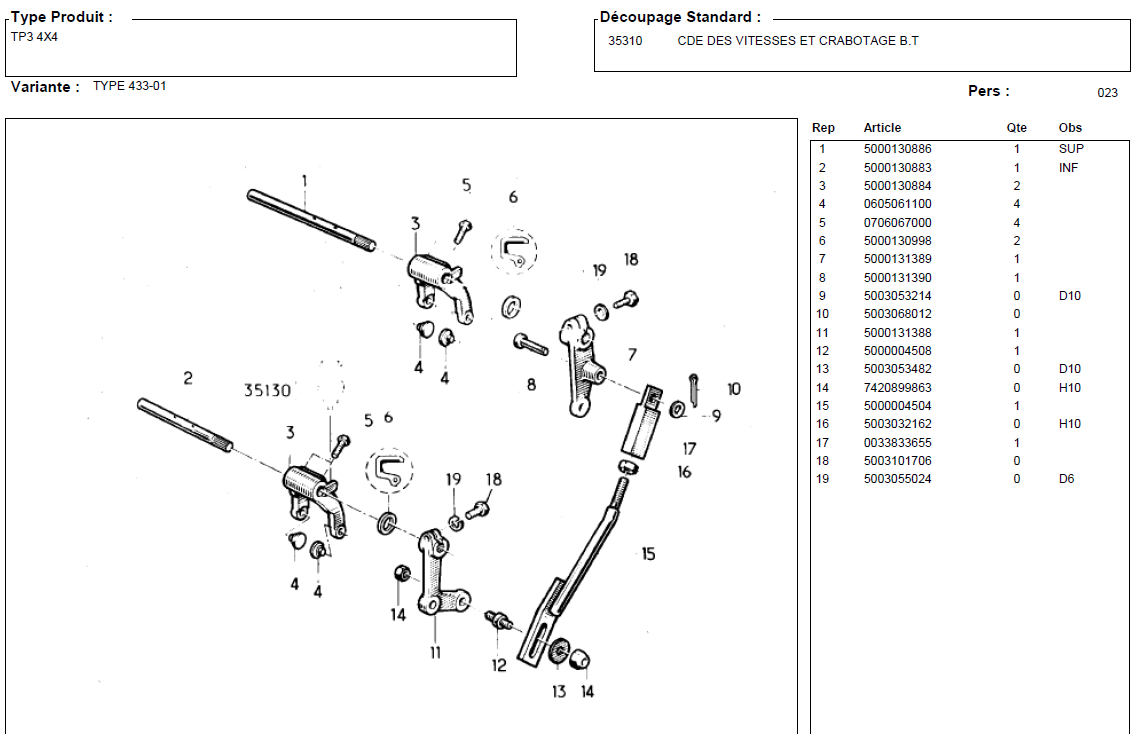

BT TYPE R433-01
BT TP3 001.png
BT TP3 002.png
BT TP3 003.png
BT TP3 004.png
Avatar du membre
sebg61
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 3575
Enregistré le : 18 août 2010 18:49

Re: URGENT! boite de transfert

Message par sebg61 »

suite :

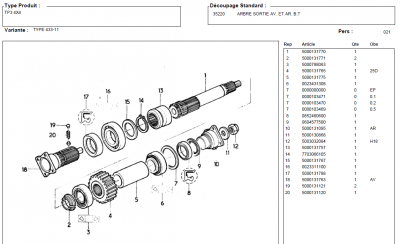

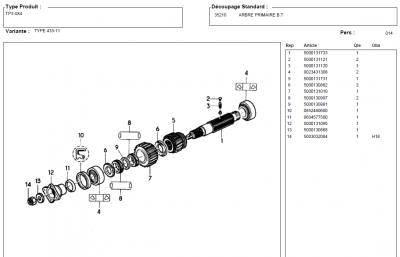

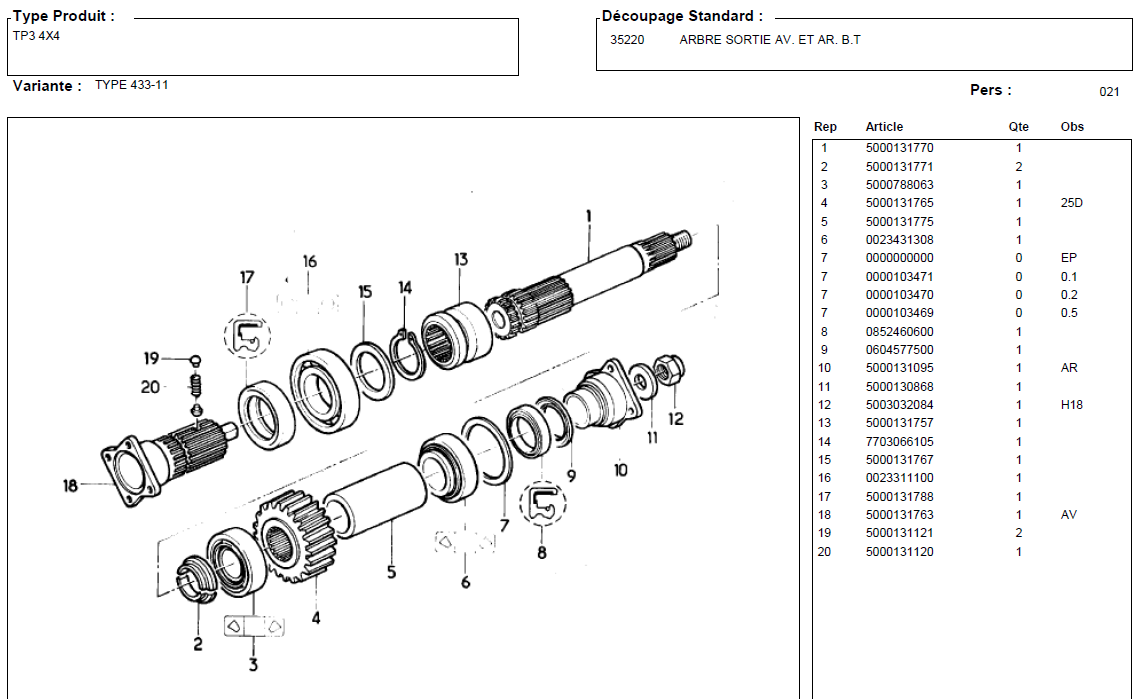

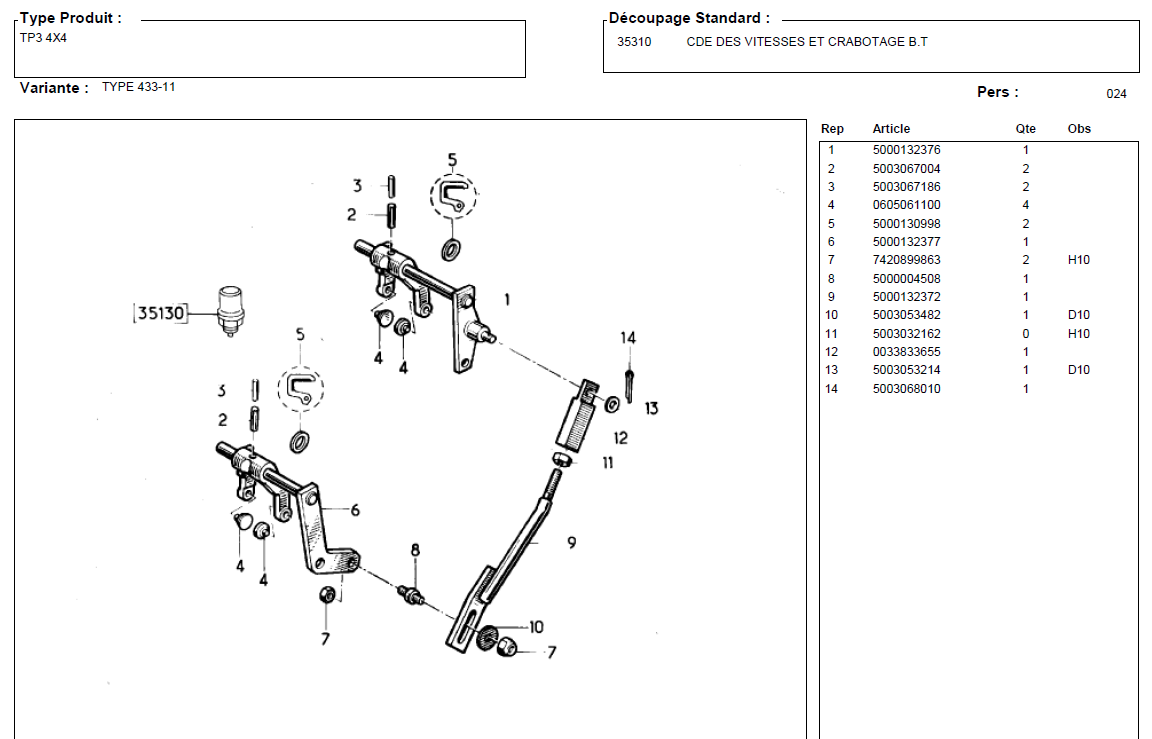

BT TYPE 433-11
BT 433-11 001.png
BT 433-11 002.png
BT 433-11 003.png
BT 433-11 004.png
@+

Seb
Avatar du membre
sebg61
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 3575
Enregistré le : 18 août 2010 18:49

Re: URGENT! boite de transfert

Message par sebg61 »

Salut,

oups, j'avais pas vu que Denis nous a mis le lien avec toutes les vues :wink:

@+

Seb
Avatar du membre
Cubitus
Mouhaaaaaaaa
Mouhaaaaaaaa
Reactions :
Messages : 781
Enregistré le : 30 avr. 2012 12:32

Re: URGENT! boite de transfert

Message par Cubitus »

Jigmé a écrit :Yes, y'a une trappe de visite mais il faut que j'enlève toute l'isolation que je n'avais pas découpée lors de son installation, hu hu hu :oops:
Je viens de vidanger, l'huile goutte encore... et rien d'autre ne sort, pas la moindre poussière de métal.
Mais il n'y avait que 4 ou 500 cl dedans... :shock: ouille
Pensez-vous qu'en remettant les 1,5 litres nécessaire, redémarrer et rouler pour voir puisse ce tenter ?
Ben oui, c'est ce que je te disais plus haut. Commence par ça. Le point fragile de ces BT c'est le graissage. Là tu étais à sec, forcément ça couine quand ça tourne. J'ai eu ça sur le mien. En remettant de l'huile je n'avais plus le bruit. Au démontage je n'avais rien cassé...
Avatar du membre
Didier
Bison Fute
Bison Fute
Reactions :
Messages : 322
Enregistré le : 14 oct. 2013 21:54

Re: URGENT! boite de transfert

Message par Didier »

J'ai essayé la manip du levier au point mort et il n'y à aucun bruits en 1ère ni 2nde.
Je vais rouler un peu demain, on entendra... ;)
Avatar du membre
Fabien 42 & 69
Je l'aurais !
Je l'aurais !
Reactions :
Messages : 2224
Enregistré le : 18 juin 2010 08:30

Re: URGENT! boite de transfert

Message par Fabien 42 & 69 »

Merci !!!!

J'espère que ca va rouler sans bruits, tu ne sent pas de jeux sur les arbres ?

Autre info :

Personne n'a les caractéristiques/références des roulements & des joints spy des arbres parce que chez Renault, les tarifs.... ?

Bonne soirée,
Fab
Avatar du membre
Denis Chassac
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 3609
Enregistré le : 15 janv. 2007 21:36

Re: URGENT! boite de transfert

Message par Denis Chassac »

Bonjour

en lisant ce que j'ai envoyé, je pense que sur la BT 433, les joints spi (ref renault 08 52 460 600) sont trouvables chez Paulstra sous la ref IELS48X65X10.

Pour les roulements, les côtes sont affichées sur l'éclaté :
- 5 en 40x90x25 (ref 00 23 431 308)
- 1 en 40x110x27 (ref 00 23 416 408)
- 2 en 41,5x55,7x18 (ref 50 00 130 997)

@+
DEnis
Un TP3 mazout AVEC CG collection, un R2087 torpédo QUI ROULE à nouveau !!!
:arrow: Membre BMH & Co
Avatar du membre
Fabien 42 & 69
Je l'aurais !
Je l'aurais !
Reactions :
Messages : 2224
Enregistré le : 18 juin 2010 08:30

Re: URGENT! boite de transfert

Message par Fabien 42 & 69 »

Merci Denis !

"Paulstra" c'est revendu chez qui ? On dois pas pouvoir acheter directement ?
