COMPRESSEUR EMBARQUE avec réserve d'air.

Post by **Bruno Jordan** » 07 Mar 2007 18:36

MONTAGE D'UN COMPRESSEUR EMBARQUE

Un tuyau est fixé sur la valve de laquelle j'ai enlevé l'obus pour ne pas brider le passage de l'air et arrive sur une vanne quart de tour.
Un tuyau part du compresseur qui est alimenté électriquement à travers un pressiostat réglé à 5 bars et arrive sur l'autre vanne.
Un manomètre pour connaitre la pression dans la roue de secours.
Une sortie pour brancher le tuyau avec soit la soufflete soit le gonfleur.
Un bouchon pour fermer la sortie quand rien n'est branché.

Avantage à mon avis:
Pas de poids sup. pour le réservoir.
Gain de temps lors du gonflage.
Permet d'utiliser une souflette avec un débit correct pendant 2 mn.
J'ai utilisé ce type archaique de coupleur pour ne pas brider le passage d'air.

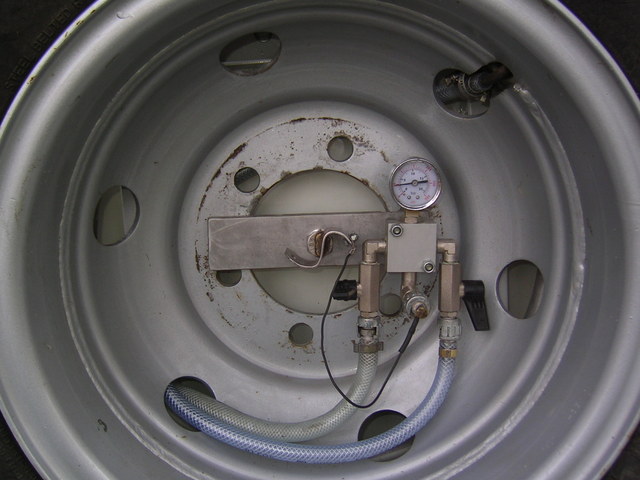

Le systéme de vanne et le mano

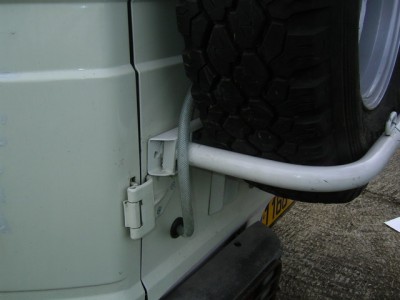

La sortie du tuyau venant du compresseur.
[image non disponible]
Le branchement sur la valve

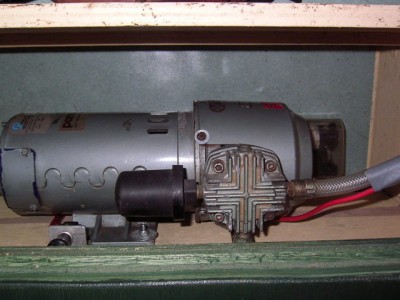

Le compresseur bicylindres sans entretient (pas d'huile) 8 bar

Post by **Bruno Jordan** » 07 Mar 2007 20:57

Le shéma de principe.
Pour le contacteur, comme le compresseur peut consommer plus de 30 A
plutôt que d'utiliser un relais de puissance j'ai pris un contacteur mécanique triphasé et j'utilise les 3 contacts en parrallèle.

CONCLUSION :
l'utilisation de la roue de secours comme réservoir permet de gagner du poids et fait gagner du temps au gonflage et permet d'utiliser une soufflete pour nettoyer le filtre à air et la poussière à l'intérieur du véhicule.
