PROJECT M.A.D IVECO 40.10 4X4 DOUBLE CAB

[sardinha]

Bonjour à tous
Bonjour JAO.
OU sont les toilettes????
Cà serait domage sur une si chouette véhicule de ne pas avoir de WC
Bonne journée
JY L

Oui, si vous regardez le plan d'aménagement, les toilettes sont dans la salle d'entrée.
Il a une basin fixe pour laver les mans et les dents, avec un robinet de douche de 3 metres pour qu'il soit possible de prendre une douche chaude à l'extérieur aussi, et en dessous de le basin, dans une porte dérobée, il y aura une toilette portable Dometic, qui sera caché et stockés, que nous ne prenons pour là utiliser.
Cordialement

[OB1KnoB]

Salut Joao,
Je te l'avais peut-être déjà dit mais je trouve ta cellule très bien pensée et optimisée pour un aménagement pour 4 personnes dans un espace aussi petit. Le coup de la douche/toilettes comme sas d'entrée est intéressant, j'attends d'avoir ton retour d'expérience là-dessus quand ta cellule sera faite, mais l'idée me plait bien.

Bon courage pour le bricolage qui t'attend maintenant

@+
dimitri

[Denis Chassac]

OU sont les toilettes????
Cà serait domage sur une si chouette véhicule de ne pas avoir de WC

Les toilettes sont dans le "hall" d'entrée...
Bon, vaut mieux avoir des gazelles que des pachydermes comme passagers (environ 80 cm x 80 cm d'après le plan).

@+
Denis

[sardinha]

OU sont les toilettes????
Cà serait domage sur une si chouette véhicule de ne pas avoir de WC

Les toilettes sont dans le "hall" d'entrée...
Bon, vaut mieux avoir des gazelles que des pachydermes comme passagers (environ 80 cm x 80 cm d'après le plan).

@+
Denis

Hahaha

Oui Denis, il est vrai, en fait, je construis pour moi et pour ma femme, pas pour la personne "moyenne" Portugaise!
Mais je trouve ça suffisant .... bon de toute façon, comme sa tous les pachydermes von essayer de faire tous ses efforts pour devenir des gazelles avoir une vie plus saine! Ainsi, ils peuvent dormir dans mon camion!

http://books.google.pt/books?id=Vcv3isK ... &q&f=false
Pour nous aider dans les dimensions métriques de rabotage et de l'homme!

[OB1KnoB]

Salut João, alors ça avance ce projet ?
J'ai pensé à toi en regardant la cellule de ce Daily, l'aménagement est similaire ça peut être intéressant pour toi d'y jeter un oeil :
viewtopic.php?f=2&t=5008#p51987

@+
dimitri

[sardinha]

Hi there!
I haven't got much time to post pictures. These months were time to get the money and buy everything for the Iveco M.A.D Project.
At this time i have the box done, with windows and rooflights, i am doing the interior my self, i have part of it, but i still have to do 60% of the furniture. This will not take much time, everything is already drawn, and i hope that with more 12-18 hours of Cnc/Cam cutting i will have everything.
I am still trying to find an extra wheel, and as i did with the Truma Combi Diesel, so for the Webasto Diesel Cooker i am waiting to see if something used comes up in the houses that dismantle the crushed motorhomes in the UK, as i did with the doors and the Truma Combi Diesel system.
I hope next week i can get time to post some pictures as it is, but i am confident that before Christmas the truck is ready!

When i was doing the research for witch would be the best interior layout i saw that one from the guys of UNICAT, it is a very good one, i just don't have so much space, and i have to be careful about the weight, that is why i am doing the furniture myself in abs plastic, because like this i can do holes and subtract a big part of the material not affecting the structural forces needed.
Hope to post more soon!

[sardinha]

Bonjour à tous,
Il ya longtemps que je n'ai pas donné de nouvelles, ou de publier des photos.
Une grande partie de ce temps a été consacré à gagner l'€ € € nécessaire pour acheter le chauffe-ands la cuisinière, et maintenant je peux dire que tout est déjà acheté.
J'ai été sur eBay pendant une longue période d'attente de trouver un Webasto Diesel Cooker X100, et un chauffe-eau et l'air Truma Combi diesel, et finalement je les ai!

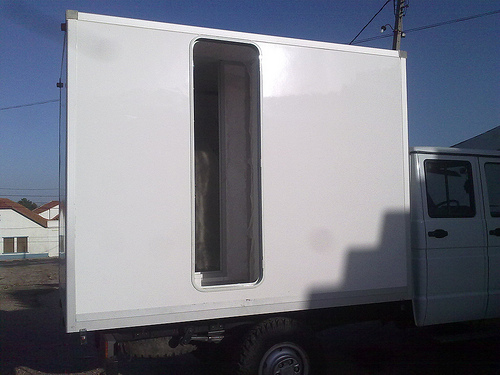

J'ai déjà la boîte dans le van, et j'ai également installé les fenêtres, porte bagages et les lumieres de toit dans la cellule.
J'ai aussi monté une galerie de toit Yakima (modifié et plus pour couvrir toute la cabine).
Je suis en train de (finish?) l'intérieur instalations techniques (eau, déchets, et électrique) et la partie structurelle du mobilier.

J'espère que dans 15 jours, je peux poster des photos récentes et actalized.

Ce sont de vieilles photos, mais de toute façon vous pouvez voir le système de support choisi

Un vieux dessin fait ...


La porte (ebay aussi) est parfait!


Et le "Xavi Admer" système!



J'ai été très heureux de voir que le camion et la cellule se comporte très bien dans tous les terrains.

A très bientôt!

[sardinha]

Je me rapproche d'finnois le projet, est j'ai le temps pour réfléchir sur les détails.
Je vais construire un plateau arrière pour ma moto et / ou des vélos.
Je vais aussi utiliser ce dessin pour faire des études pour la décoration vynil sur le côté de sortie.
Je vais essayer d'utiliser certaines cammo (camouflage) urbaine modifie sur le camion et sur la cellule, pour unifier les deux.
Je vais les faire et être de les afficher pour obtenir votre avis

Cordialement

[sardinha]

Update de fotos de exterior...

[tandem03]

Bonjour Joao,

Très belle réalisation sur un véhicule déjà très sain au départ. Bravo !
Ce qui attire mon oeil, c'est ta roue de secours...
Peux-tu me dire comment elle est fixée et à quel endroit exactement ?

Merci d'avance.
Cordialement
Michel

[sardinha]

"Old" Update...

[OB1KnoB]

Salut,
Très sympas les meubles comme ça
Tu as fait les découpes toi-même ?

Ca va être très design tout ça!

@+
dimitri

PS : et pour la peinture extérieure tu as avancé dans ton choix ?

[sardinha]

Salut!
Il est du CELUCA PVC (plastique) Foam. Utilisé dans les tables de cuisine et plans de travail.

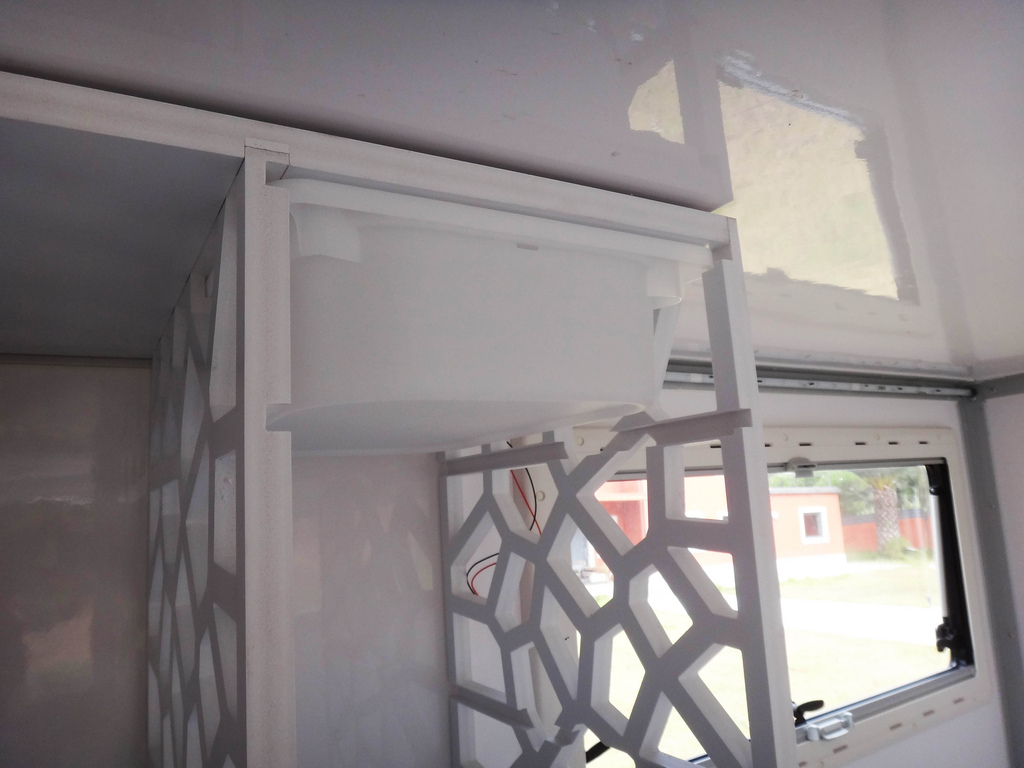

J'ai coupé tous les meubles dans une machine CNC. Ils on faite à partir de la géométrie de Voronoï, puis j'ai aplied un script informatique, quis est capable de calculer la contrainte de poids, et en considérant le poids tout l'intérieur des boîtes IKEA aurait, combien pourrais-je prendre de l'le tournant aussi légère que possible.
En fin de compte je pouvais tourner le poids à presque la moitié!

[jawal]

très belle realisation moderne qui change vraiment de ce que l'on peut voir , moi j aime bien en tant que decorateur scenographe ,e te tire mon chapeau , le materiel , le goût et la finition , apporte toujours un bon résultat apprécié des autres , encore bravo

[sardinha]

Merci Beaucoup!

Mais quelques images:

L'appui du système sur le remplacement e lou système pneumatique de la pompe pression Truma Combi Diesel

Le deposite supplémentaire 33Lts exclusivement liée à Truma Combi Diesel, e a la plaque de cuisson Webasto X100.
Vous pouvez voir la sortie avec la contribuition de Ikea! : D

Abraço
Ouvir
Ler foneticamente
Classificar tradução

[sardinha]

Alo tout le monde.
Enfin, je vien envoyé des photos de "Veky" fini! Après des heures et des heures de travail, et de nombreux revers, c'est ici!

[Jean-Louis]

magnifique travail que tu as fait là cela semble très pratique et harmonieux, je pense aussi que tu sait te servir d'un appareil de photo
il semble que tu as une plaque a induction? elle marche au gasoil ? tu as gagné du poid en faisant des découpes artistiques dans tes panneaux bois mais lorsque la poussière des pistes vas s'y poser ton épouse risque de te "tapper" pour le dépoussiérage !!!! a moins que tu ais une totale étanchéitée mais ça j'ai jamais connu.
felicitation pour ce beau travail
cordialement jean louis

[philippehj61]

felicitation
c'est vraiment une turie ton camion
un vrai plaisir pour les yeux
ma femme veut le même mais la c'est une autre histoire
kenavo
philippe

[Bernard-52]

Bravo, belle réalisation et belles photos qui illustrent cela!

Cela me donne un peu de courage pour continuer les travaux sur mon Brutt...

Bernard.

[ulmontg]

effectivement très beau boulot!!! par contre si je peux me permettre, pense à vérouiller tes back de rangement car dans les pistes, ils risquent de glisser.
vraiment bon boulot!
