le Master de Franky (réhausse + aménagement)

[hippo]

..
Le capot carbone doit être collé sur un retour car je n'ai aucune fixation apparente et de l'extérieur on voit bien que la caisse est posé sur une goulotte métallique.

Mais je ne suis pas sur d'être un bon exemple car il s'agit d'un vehicule durisoti et que les modifs sont fréquents chez eux.

A plus

carbone ah oui quand même

pascal

[franky44]

Attention il y a du tuning dans le master, la rehausse fibre passe en carbone, gain de poids par contre ca doit couter une fortune.

J'ai eu quelques cotes pour les retour de tôle ou repose la rehausse, plus qu'a me fabriquer ca.....

La rehausse est reservée, j'irai la chercher courant septembre.

Après installation des cornières, demontage de store uniquement et presentation de celle ci, les lanterneaux et le panneaux solaire ne genent pas.
Et si tout est ok, j'attend fin octobre et demontage du reste, j'ai trouvé un hangard pour pouvoir faire le chantier, et zip, scalpe du master!

[B110DIVER]

Ah la boulette... je devais penser à autre chose... Non le capot n'est pas en carbone mais en fibre de verre... Je l ai acheté au somaine, pas à la NASA...

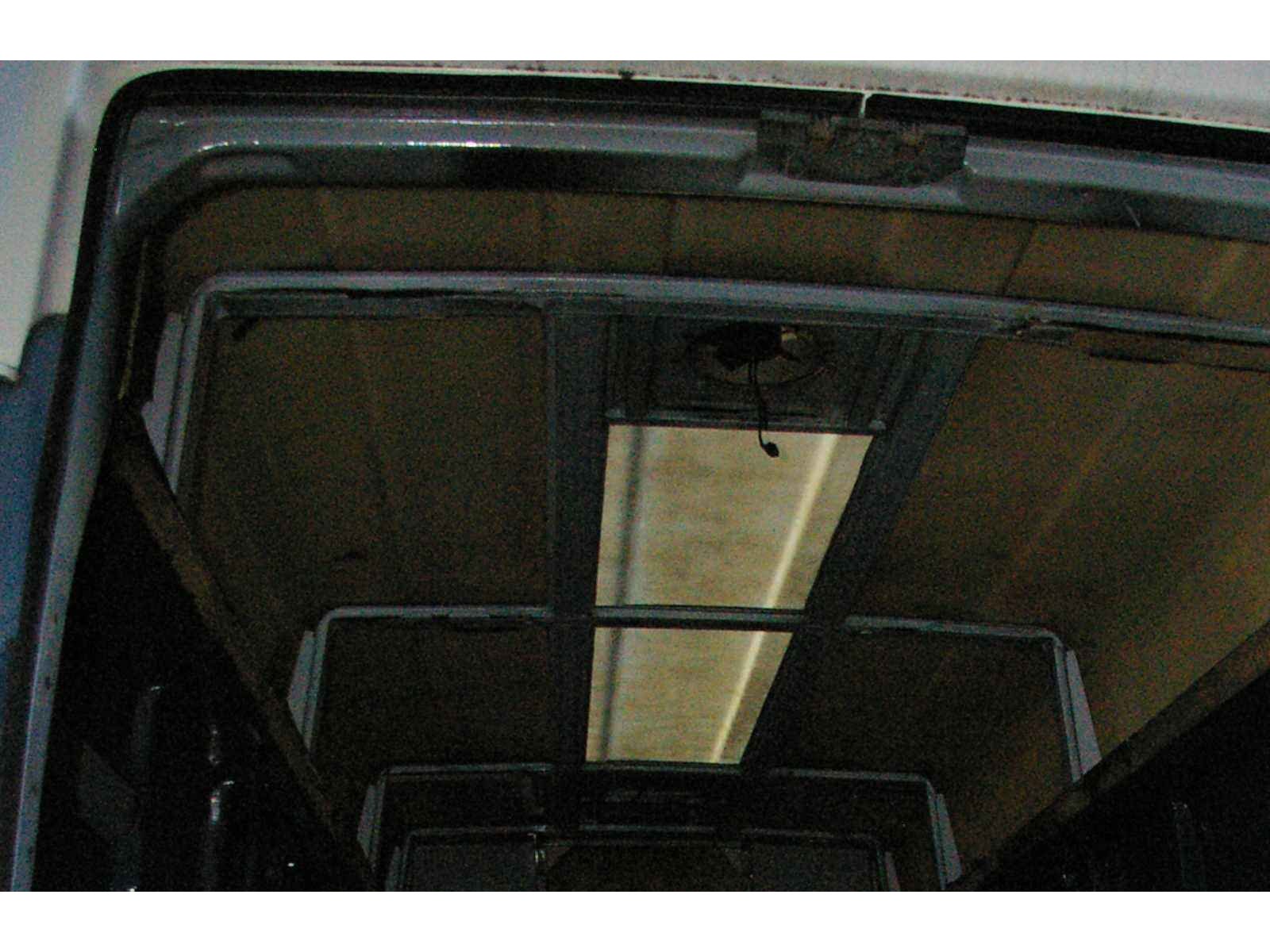

et voila les renforts

A plus

[franky44]

en effet, ce sont de vrais gros renforts dignes du 4x4.

Ceux que j'ai vu ne sont pas aussi importants et sont en fibre de verre.

Merci pour les photos.

[hippo]

c'est probablement la partie centrale lumineuse façon feuille a cigarette qui impose des renforts dignes de ce nom...

pascal

[B110DIVER]

Tout le toit est en feuille a cigarette.

Mais pour raison budgétaire, au lieu de mettre des parties transparentes, ils n'ont pas peint ces rectangles.

Sinon c'est tout le toit qui est comme ca. Chaudard quand j'ai du monter sur le toit pour poser le panneau.

A plus

[franky44]

J'ai fait plier mes cornières cet aprem, 2 longueurs de 1600mm à 140° et 2 longueurs de 570mm à 145°.

Et vendredi je vais chercher la rehausse avec un collègue qui a une grande remorque.....

[OB1KnoB]

Salut,
J'ai quasiment les mêmes renforts dans mon B, mais c'est pas pour rigidifier le toit à la base (dans mon cas) c'est pour fixer la galerie, elle repose juste au dessus de ces arceaux et les fixations traversent la réhausse.

Avec ça tu peux charger comme un malade car toute la charge se retrouve sur les gros omegas horizontaux.
Bon dans les faits je ne charge jamais ma galerie parce que je ne suis pas fan du poids à 3,30m de haut, mais... je sais que je peux!
En tous cas je suis tranquille pour monter sur le toit

@+
dimitri

PS: tiens si ça peut t'aider il y a quelques photos d'un B sans sa réhausse sur le forum, l'ancien Subexpro racheté et remis en super état par je ne sais plus qui.

[franky44]

nickel les photos........

[hippo]

ouai ça vous donnerai presqu'envie de faire un master deck up...

vous vous rappelez peut être du concept car traffic deck-up ?

[franky44]

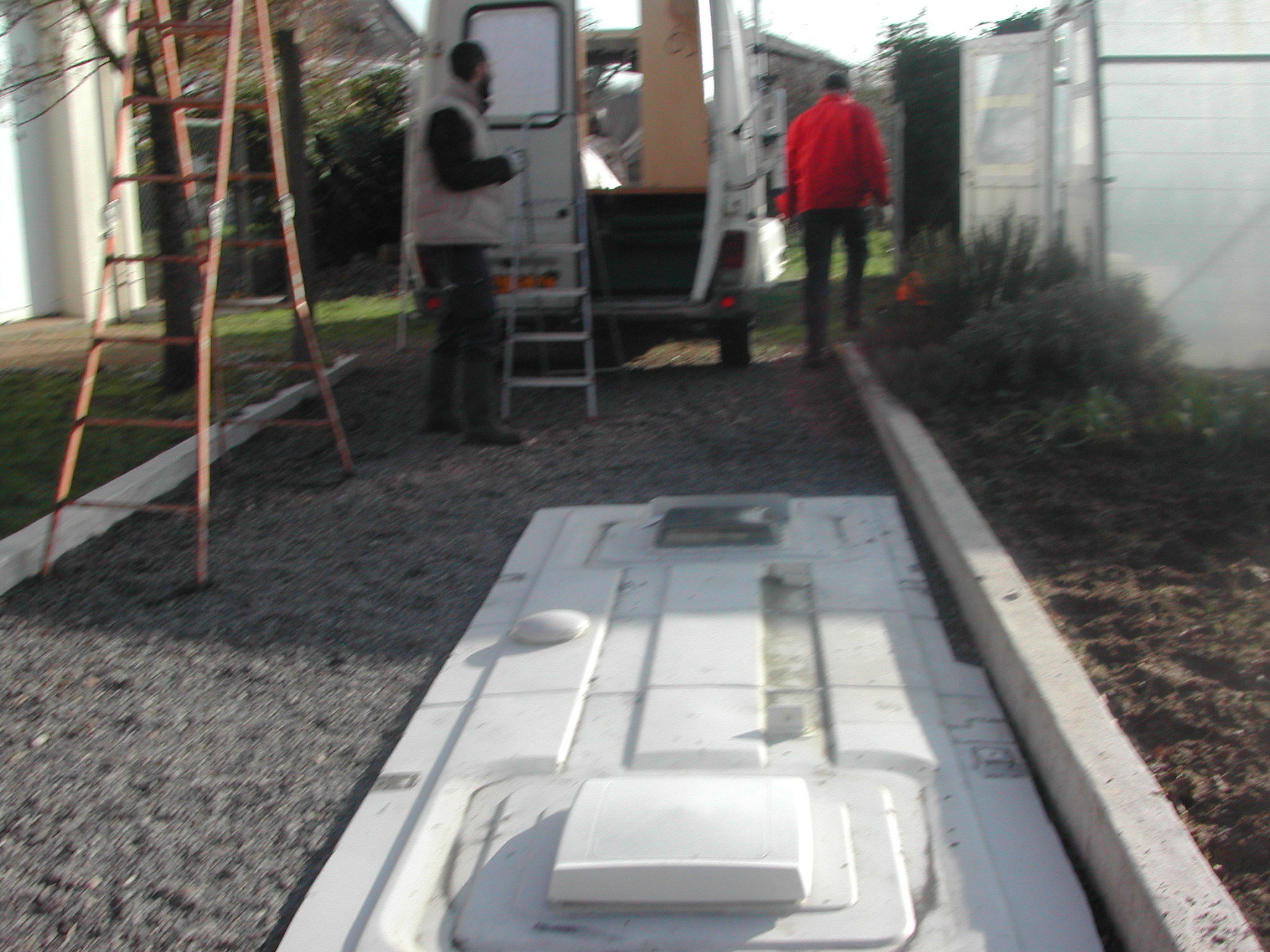

Ca y est la rehausse est sortie de la casse et chez un copain.

Plus qu'a bien la lavée, repeindre etc.......

Et dire qu'elle n'a jamais été montée.....

[franky44]

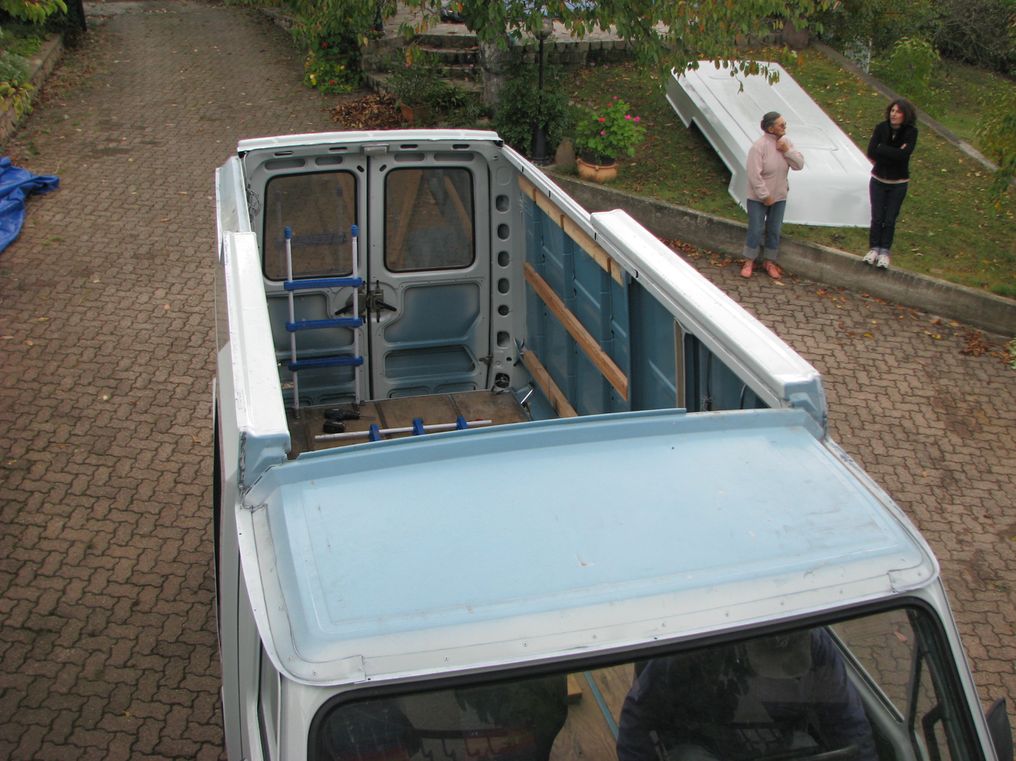

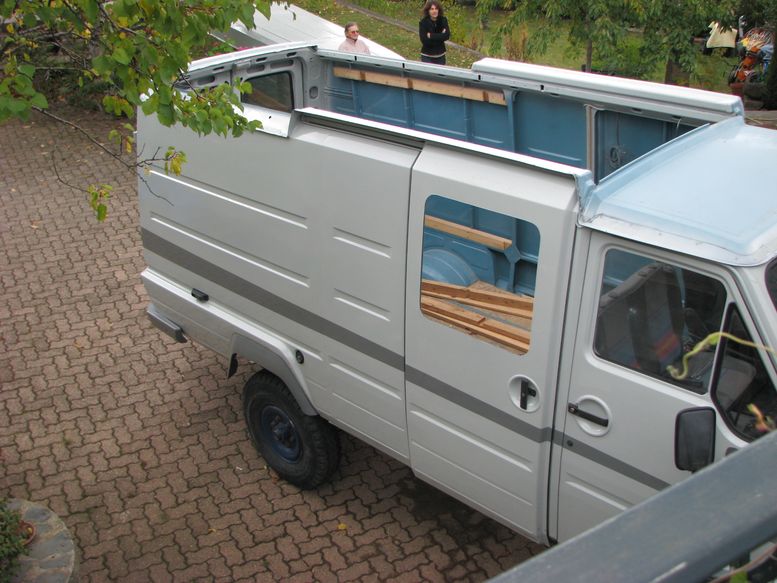

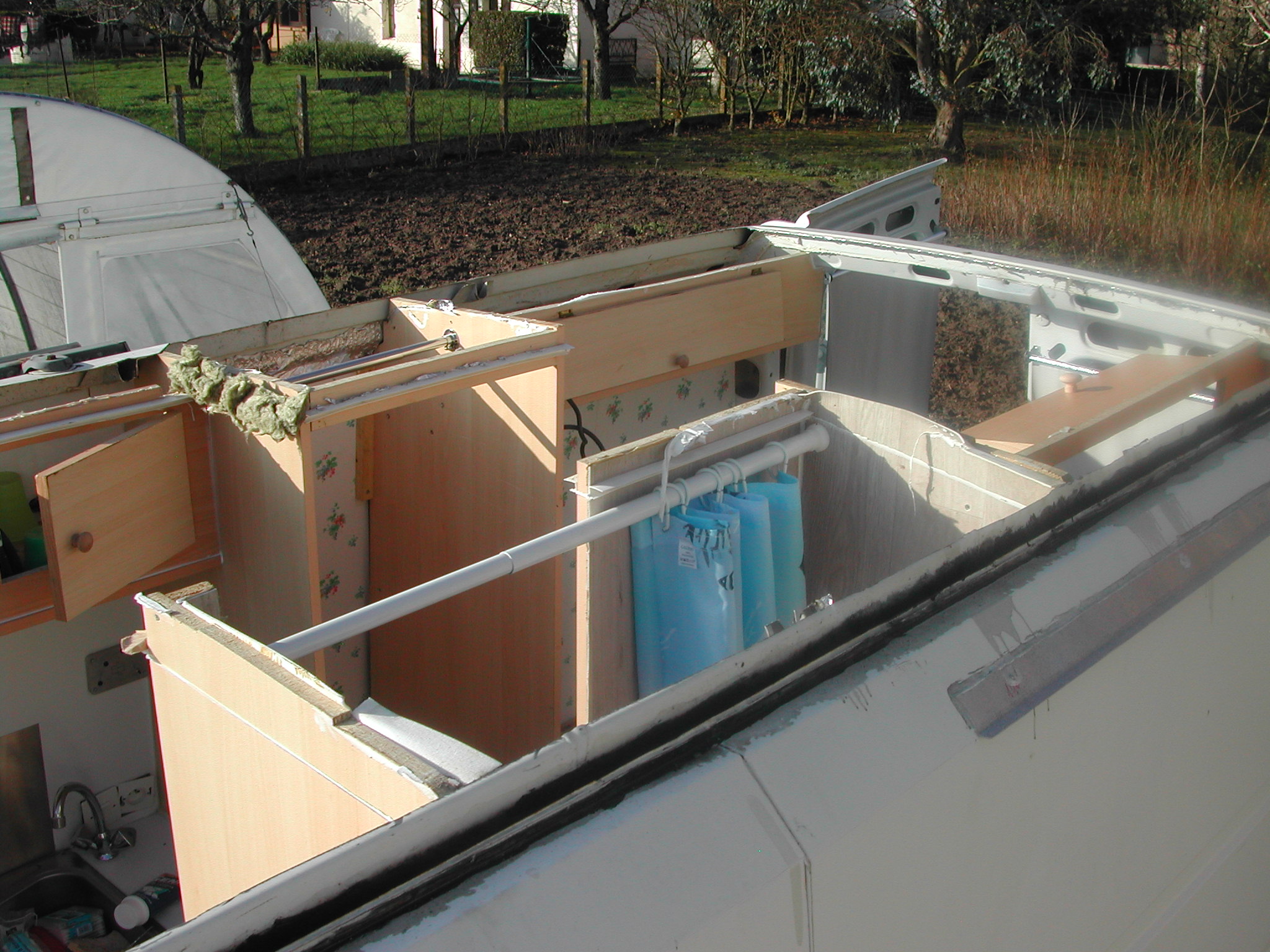

Ce samedi, découpe du toit et installation de la rehausse.

Les cornières étaient installées déjà avant.


Plus qu'a reinstaller les lanterneaux, le panneaux solaire, refaire l'isolation etc.......

[hippo]

cool


c'est pratique comme ça pour jouer a la poupée

[franky44]

Ça m'a fait penser à ça, le camping car de barby.........

[franky44]

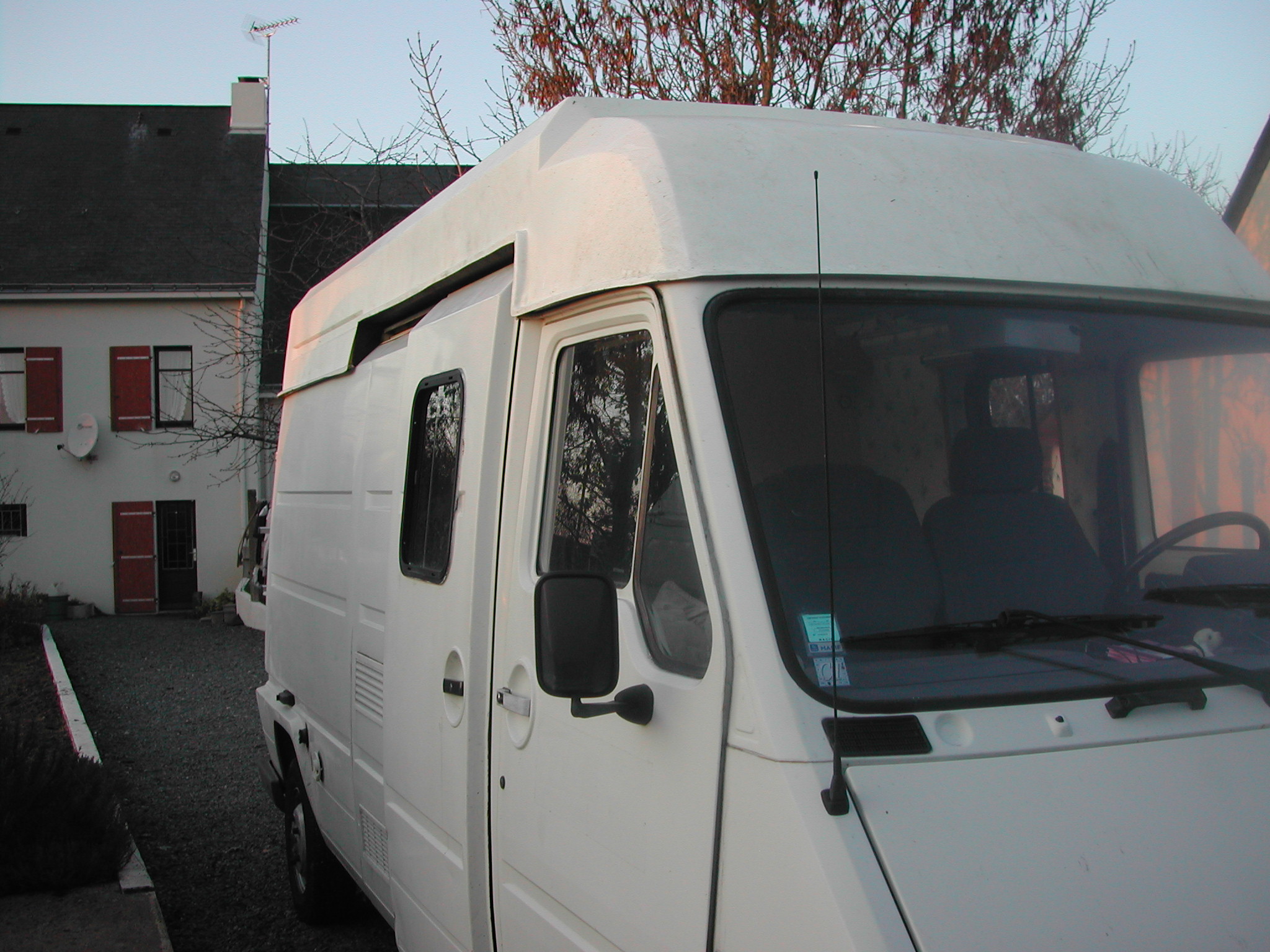

Depuis j'ai reinstallé mes lanterneaux, panneau solaire, champignon, antenne cb et store et antenne TV.

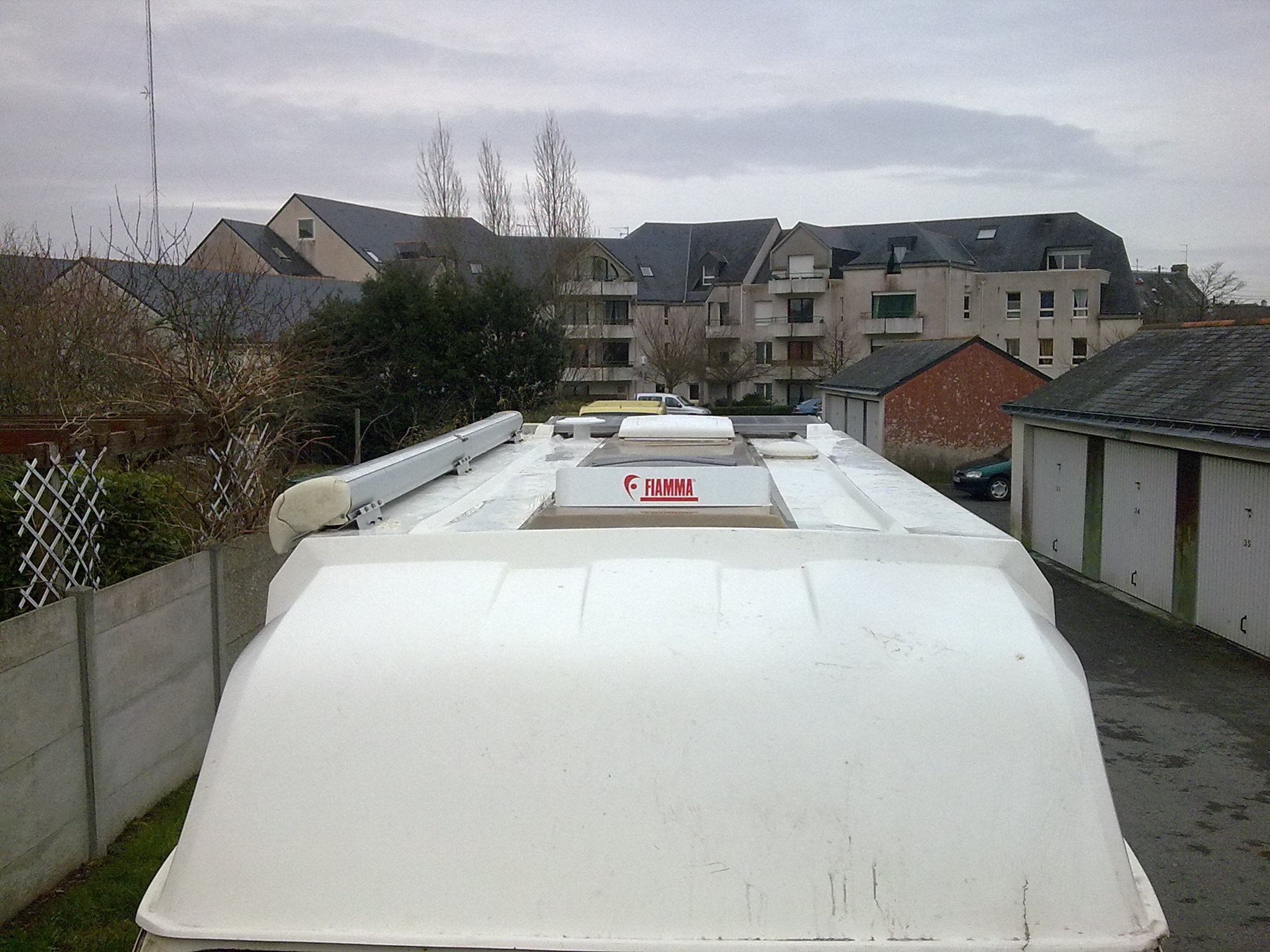

vu du toit

Installation du chauffage

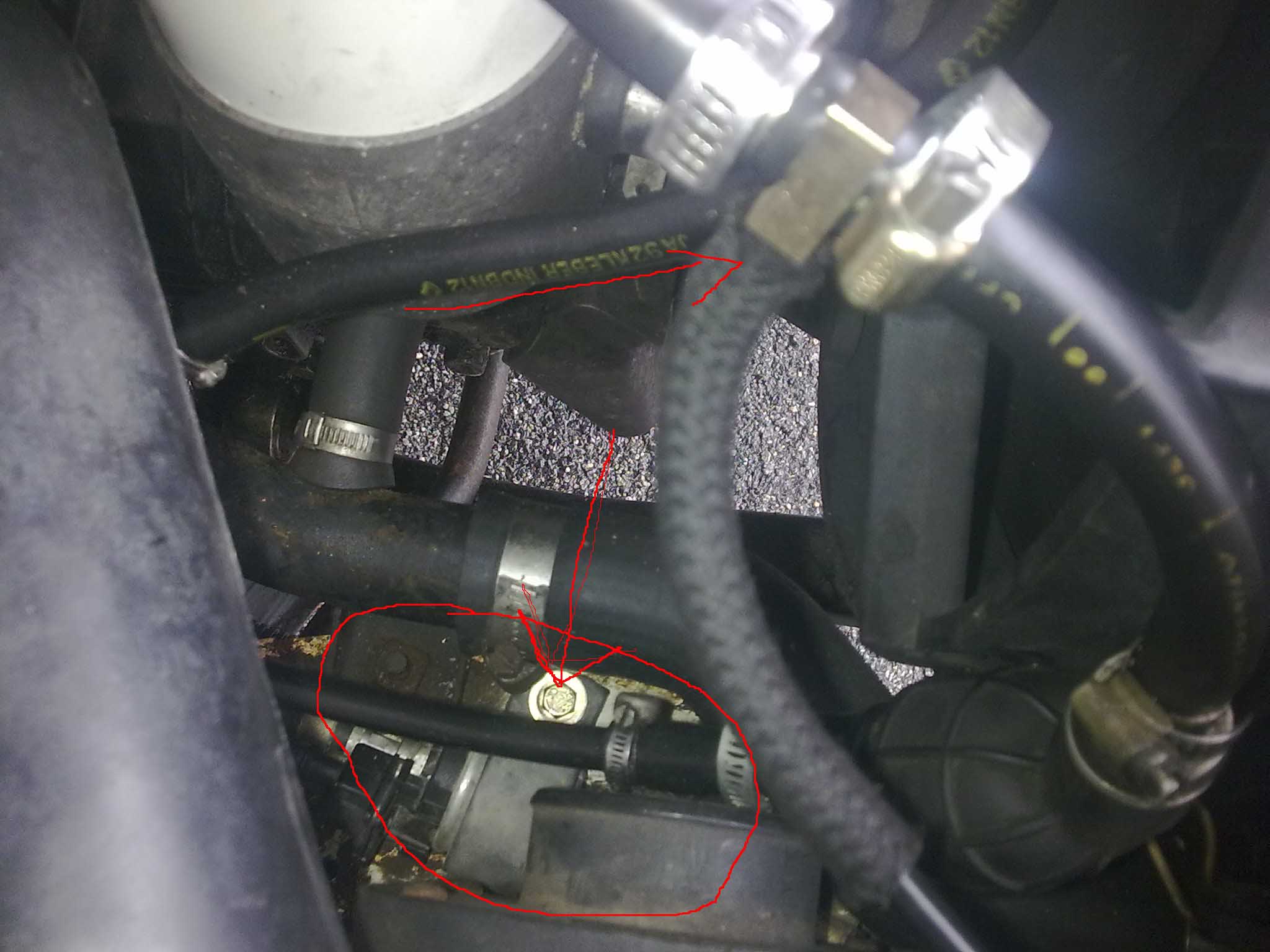

pompe à gasoil dans le compartiment moteur avec un T

pompe gasoil

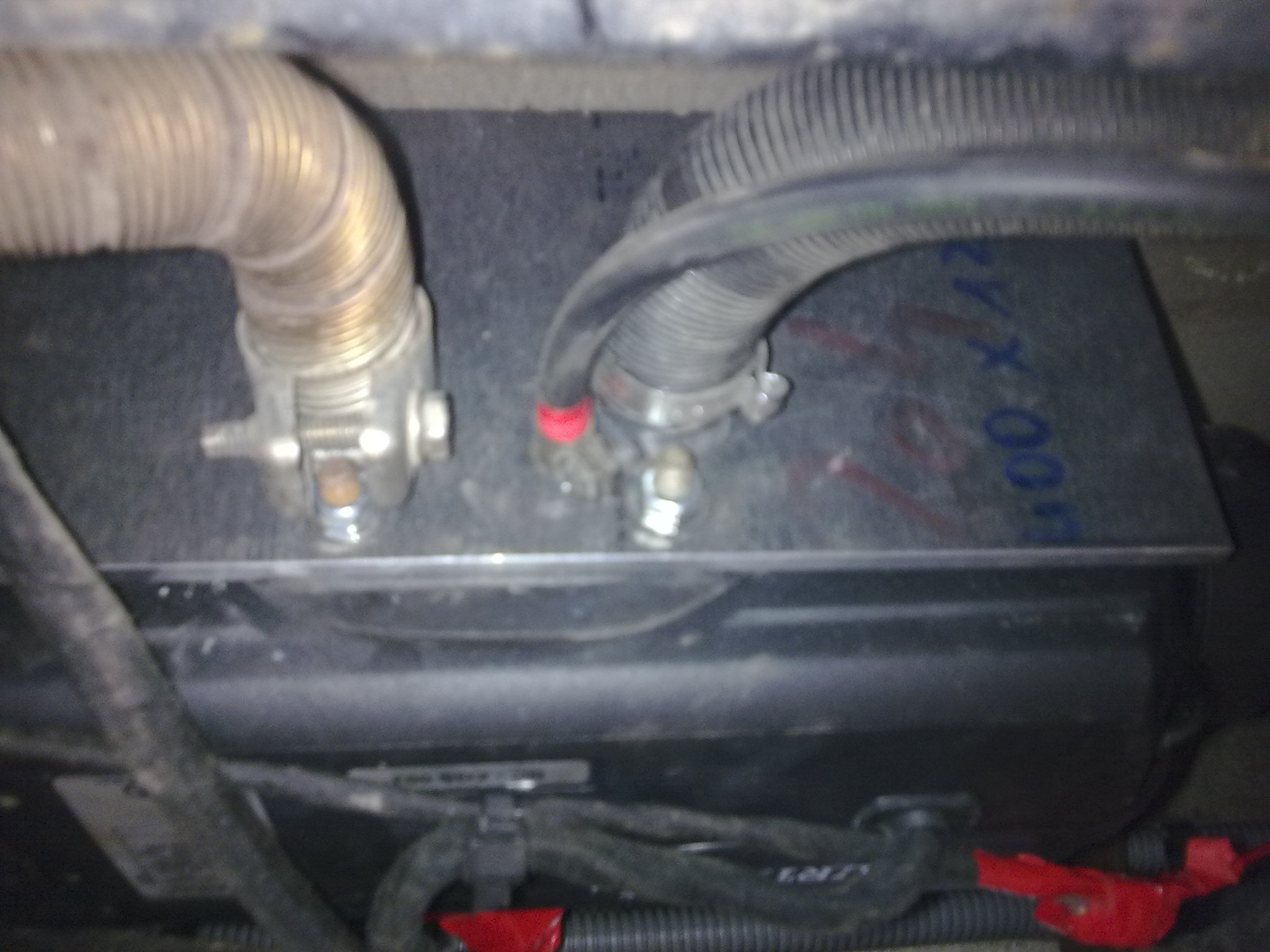

Puis le corps de chauffe à 90° ou j'ai fait un support pour la fixation.

corps de chauffe

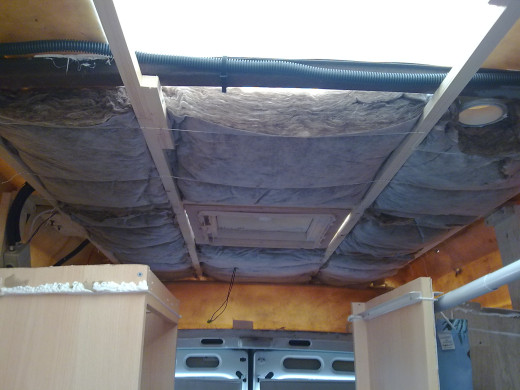

Debut de l'isolation avec une laine de verre ecologique qui ne pique pas sans produit chimique dedans et isophonique.

Isolation

Bien sur modification du circuit électrique, ajout de prise 220 puisque j'ai le convertisseur et déplacement des spots.....

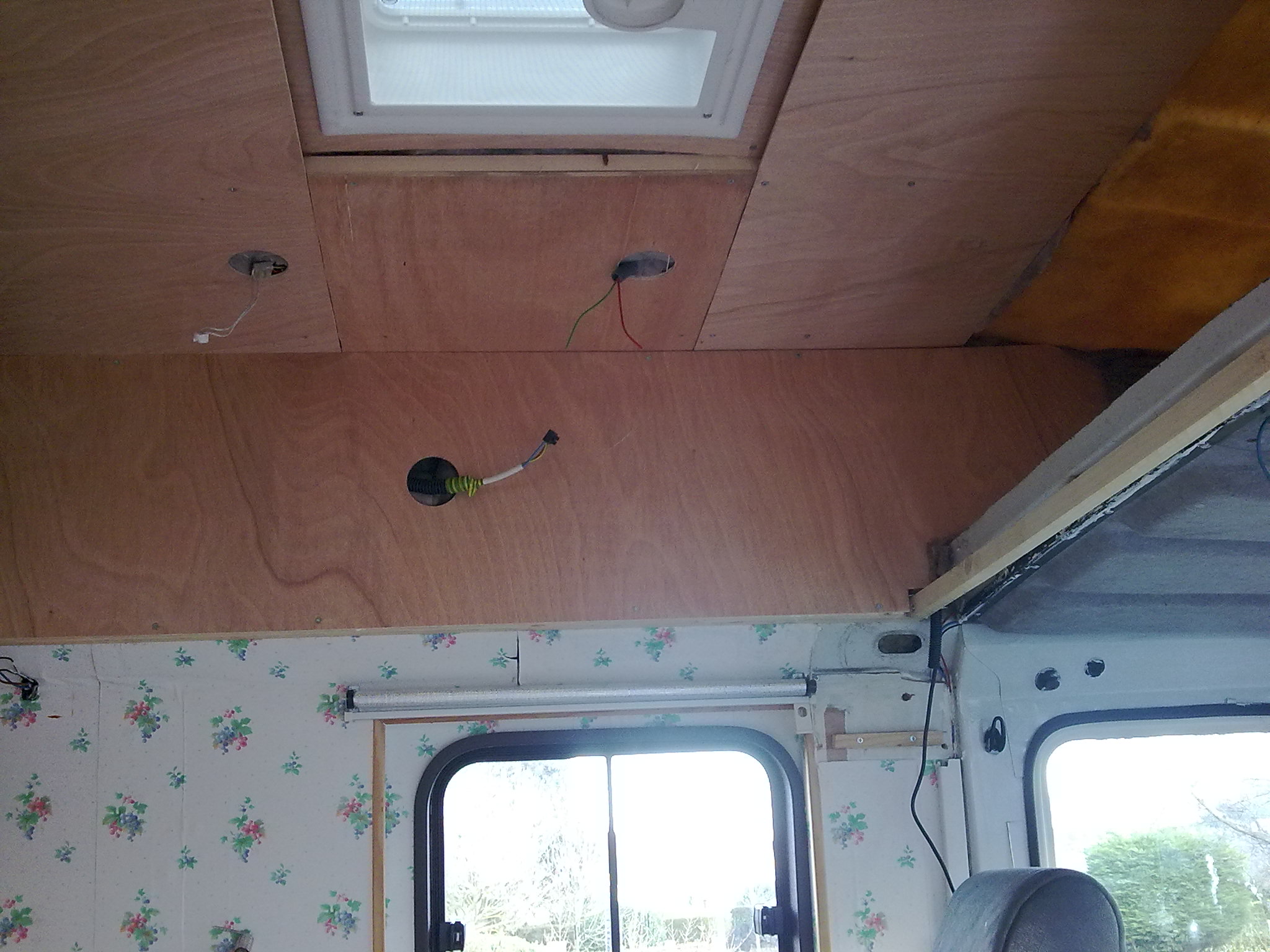

Plaquage avec du cp 5mm

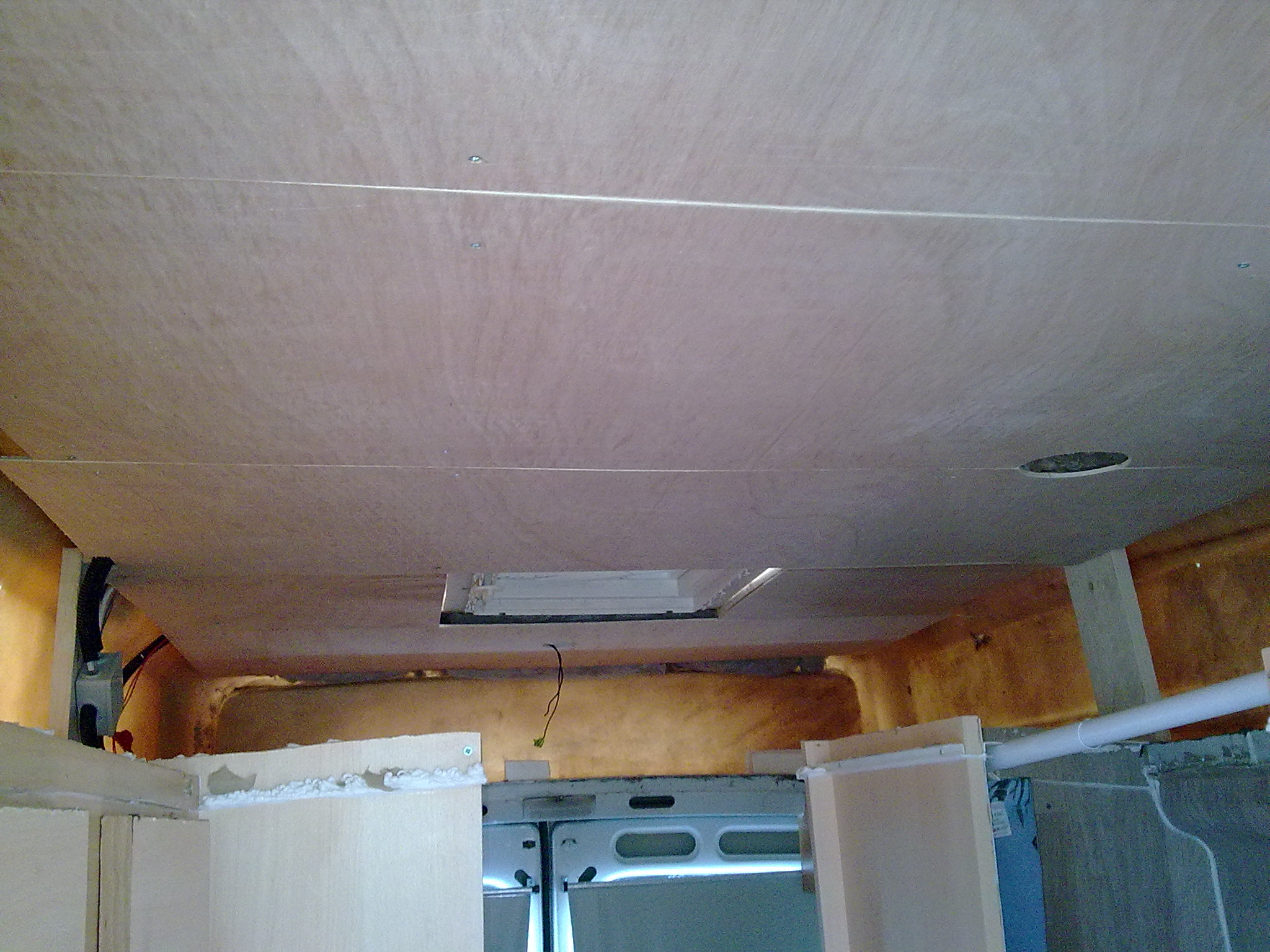

Plaquage du toit

Commencement de l'habillage des cotés....

plaquage des cotés

Je continue le boulot, le camion doit être pret pour le 19 fevrier pour aller un peu à la neige...... en plus j'ai des livraisons à faire

[geo]

bien la rehausse même si à certaine etapes ça doit bien foutre la trouille

mais j'ai pas tout compris, les renforts y sont ou pas alors? sur la photo il paraissent coupés tu en as remis?

[OB1KnoB]

Salut Dim, sur les Master/B les renforts transversaux sont intégrés dans la réhausse, ils sont en fibre/plastoc.
Ceux que tu as entourés en rouge sont certainement spécifiques aux non-réhaussés vu que le toit est en tôle.
@+
dimitri

[geo]

Et du coup y'en a pas de renfort alors !!??
Je veux bien admettre qu'il n'y ai rien pour un tôlé fond plat mais ne pas en mettre sur un rehaussé en fibre, ça va vriller sec ! (non )


@Ob: tu le sais, tu passe qd tu veux à la colloc
en plus faut qu'on parle

[OB1KnoB]

Nan tu m'as mal compris Dim, les tôlés non réhaussés ont certainement des renforts transversaux puisque ce que tu as entouré en rouge semble en être les restes; les réhausses ont des renforts transversaux, mais qui sont intégrés à la réhausse elle-même.

Attends, je vais te trouver un petite photo.

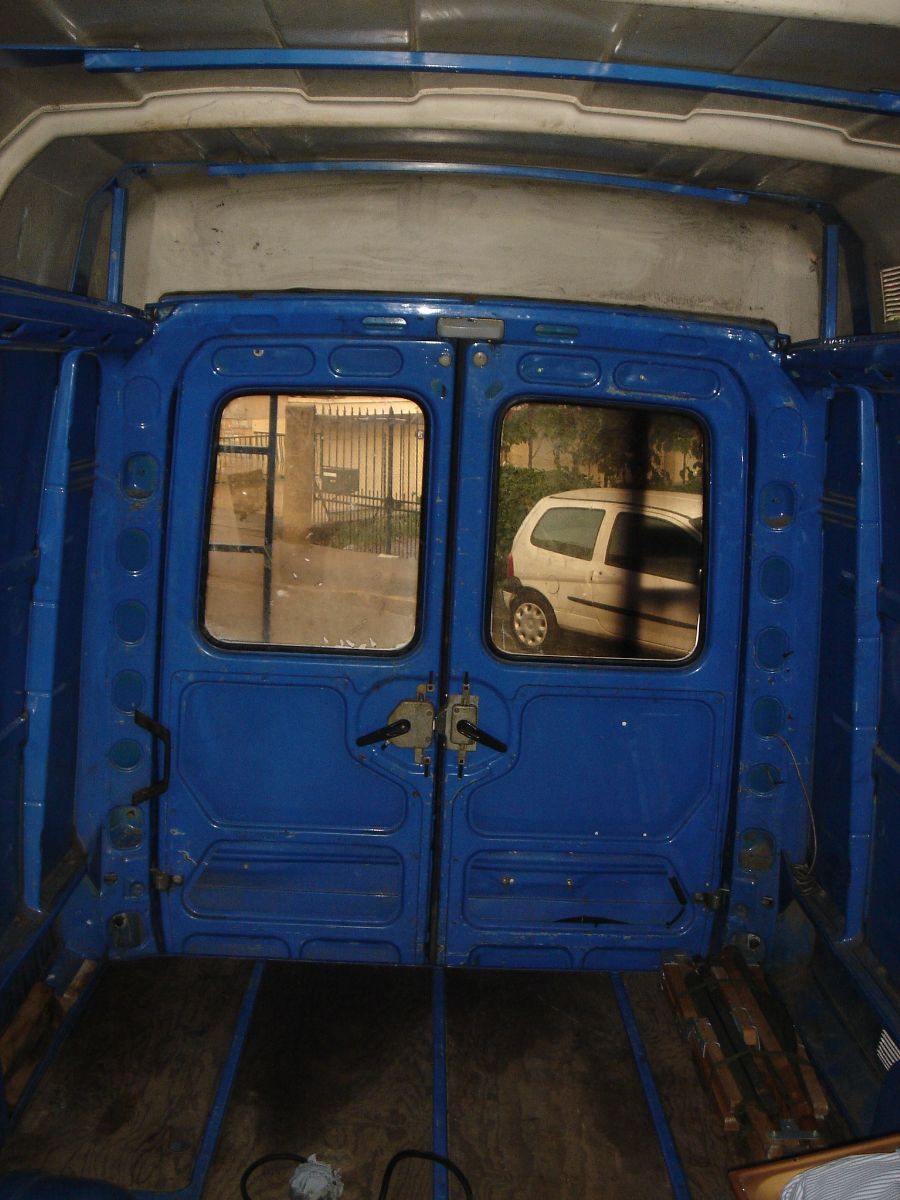

Voiiilà :

les barres transversales bleues en métal sont les supports de ma galerie, ce ne sont pas des renforts de réhausse.

@+
dimitri
(Je passerai peut-être à Toulouse ce mois-ci ou en mars, je dois voir Cédric aussi, on peut peut-être s'organiser un repas )

Edit : Je viens de voir que la photo était déjà en page 1 du post, il faut que je prenne l'habitude de relire tout depuis le début de temps en temps
Du coup on peut aussi voir plus haut que toutes les réhausses n'ont pas l'air d'avoir ces renforts transversaux en fait, celle de Guillame qui est translucide au milieu (la réhausse, pas Guillaume ^^) n'en montre pas... Elle vient d'où cette réhausse d'ailleurs?

[OB1KnoB]

Salut Franky,
Dis-moi, qu'est-ce que tu as mis comme lanterneaux ?
Et quelle hauteur sous plafond te reste-t-il avec ton isolation ? Ca a l'air bien épais quand même cette laine...
Moi je ne suis pas loin de toucher au niveau des renforts déjà comme ça sans isolation
