SOC / température batterie JK bms via cerbo gx

[*Voyageur*d'étoiles*]

Salut,

Pour les voyageurs qui ont un bms Jk et une installation Victron avec un Cerbo gx dans leurs vehicules, voici une méthode simple pour avoir la température et le SOC du BMS sur votre écran Cerbo.

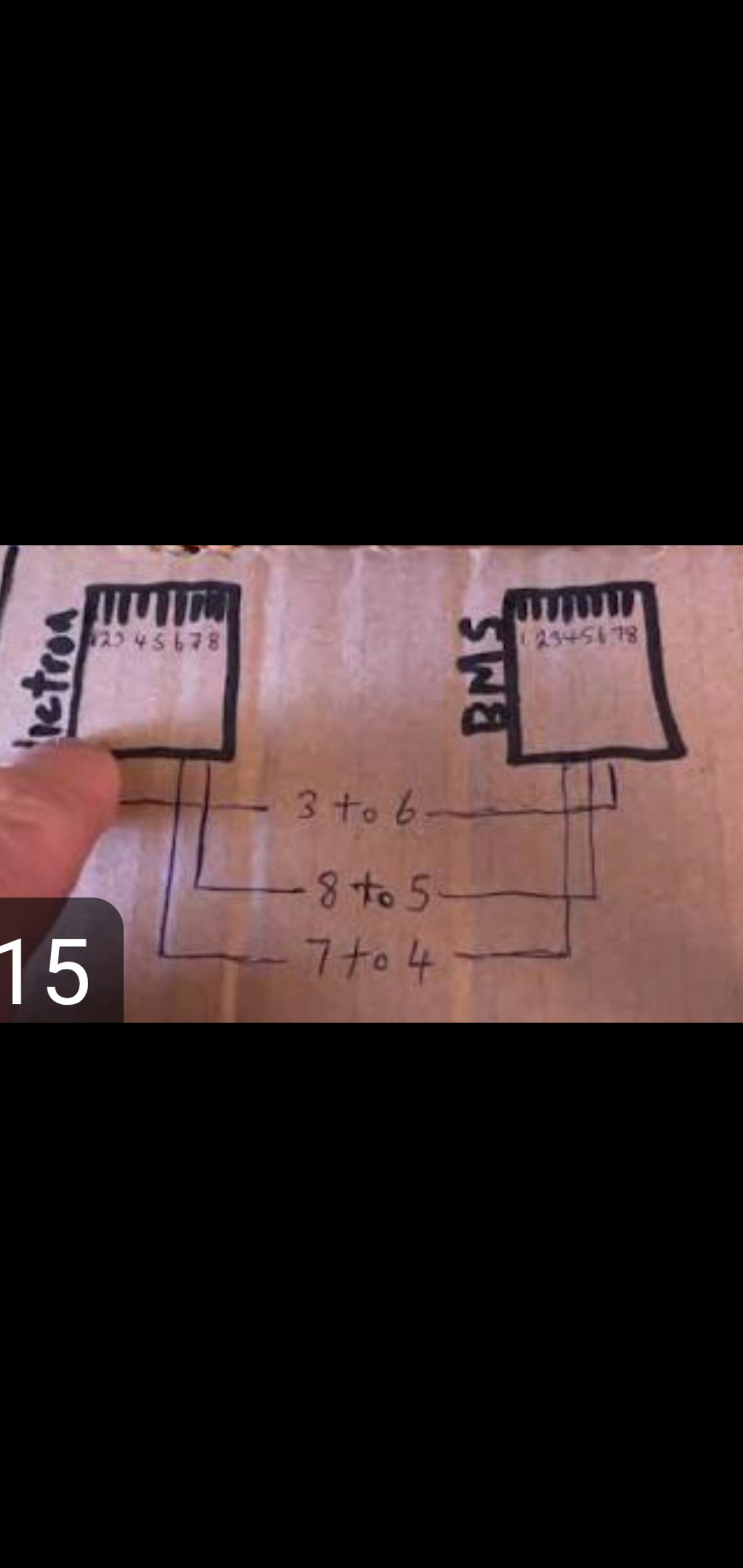

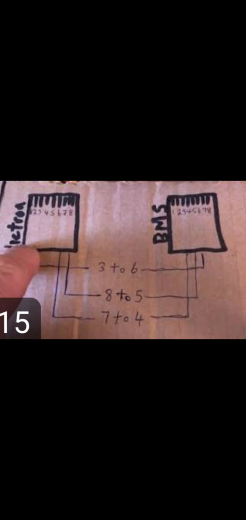

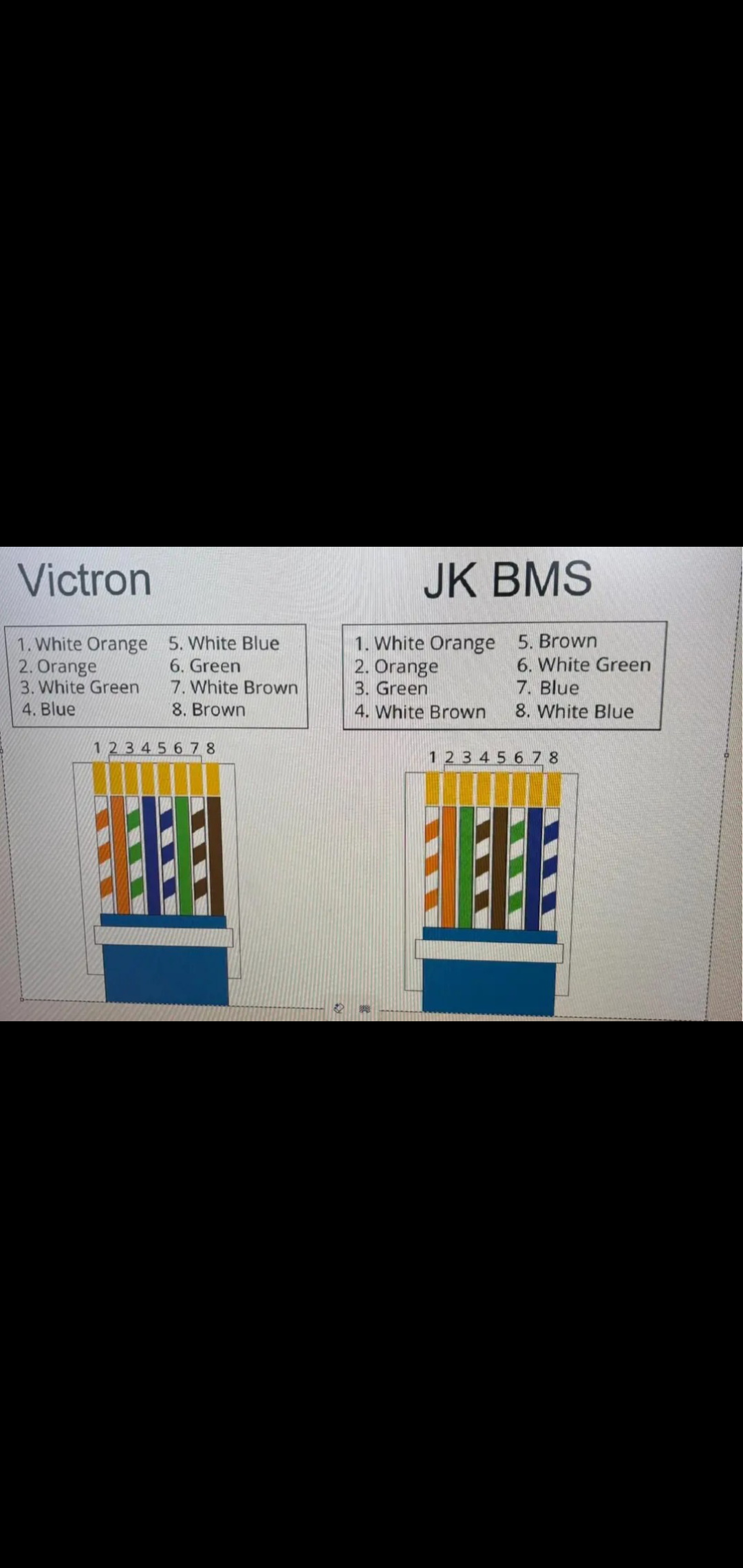

Au préalable, j'ai fait un branchement maison sur un câble rj45, avec le code des fils comme sur les deux photos suivantes, besoin de changer qu'un coté logique :

Ps : avec ce branchement vous pouvez brancher le câble dans les deux sens la communication passe, en revanche avec un câble type rj45 type A ou B la communication passe que dans un sens, mais pour experience cela ne voulait pas fonctionner, de ce fait, j'ai fait un brochage comme sur les photos.

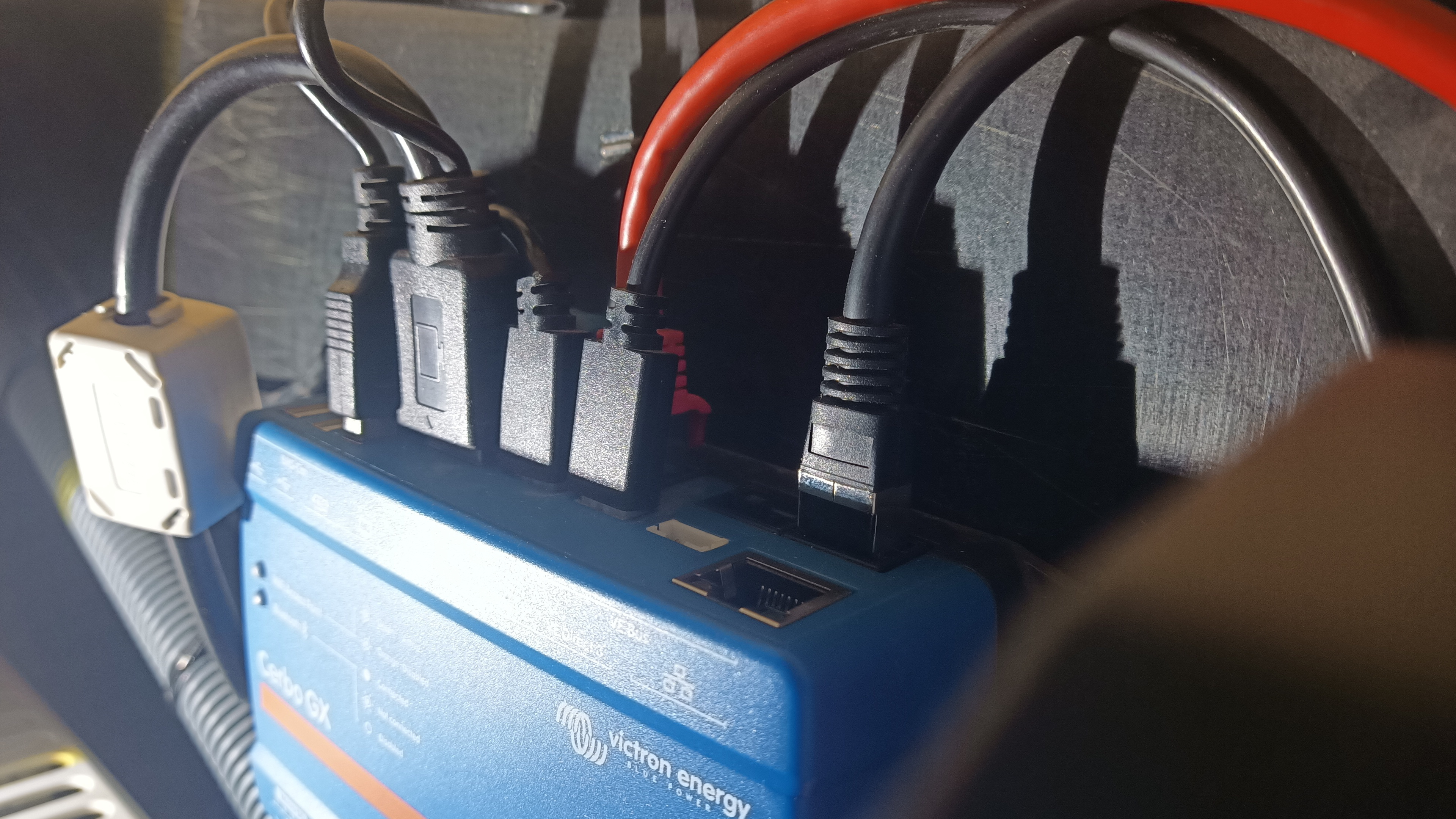

1. Brancher le câble rj45 sur le bms sur le premier port RS485/CAN1 puis de l'autre sur le cerbo gx port VE.CAN celui de droite "câble rouge sur la photo) et sur celui de gauche mettre l'isolateur de couleur bleu vendu avec le cerbo.

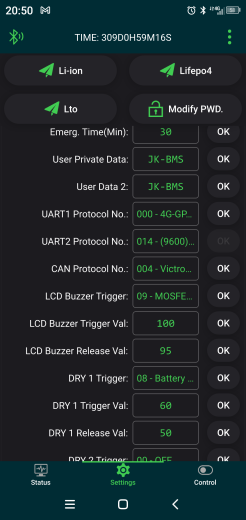

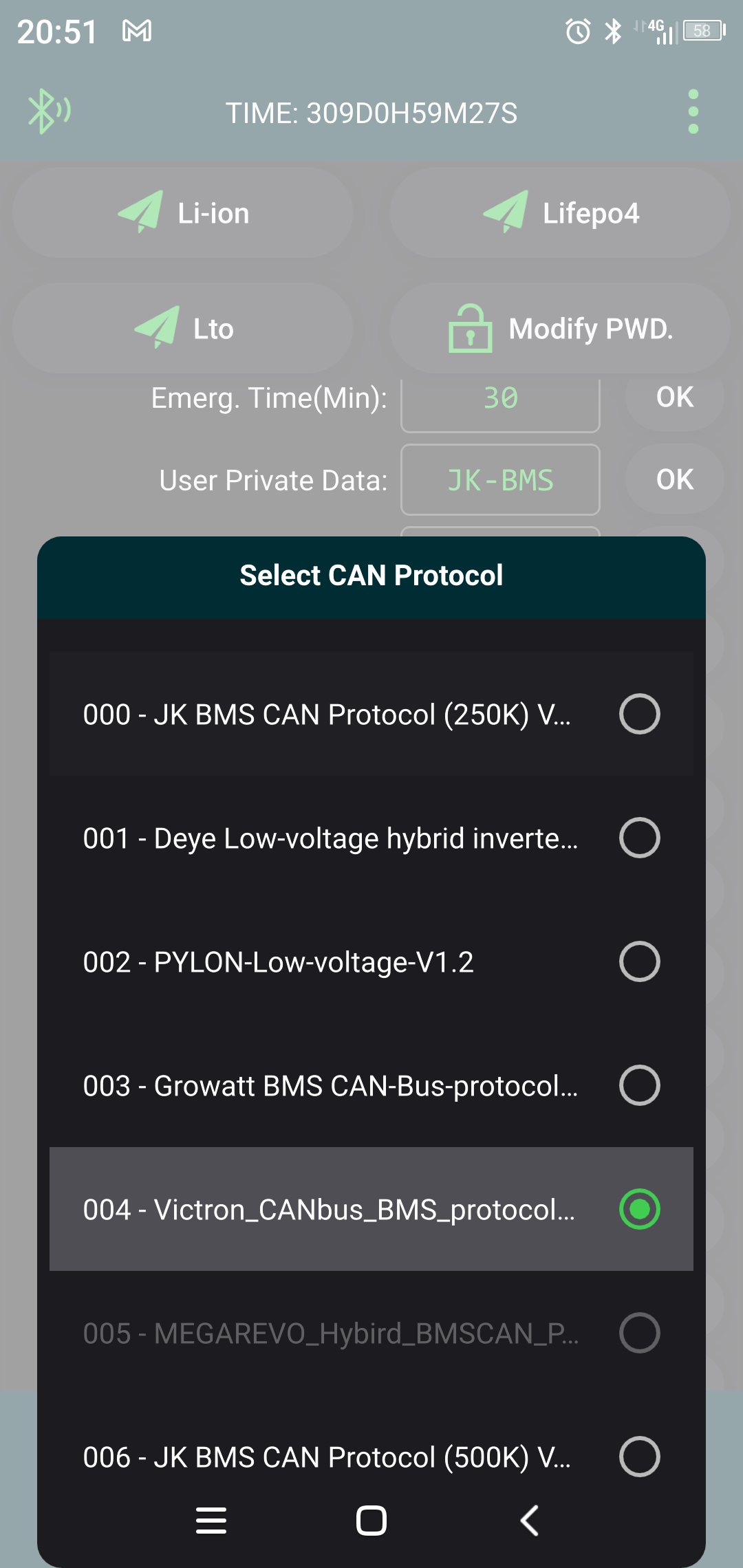

2. Changer la communication sur le bms et sélection le paramètre (4 Victron Canbus)

Code pour modifier les paramètres : 123456

[*Voyageur*d'étoiles*]

3. Changer la sélection pour communiquer en 500kbit/s Can bus BMS, paramètre > connectivité > profil can.

4. Choisir "visibilité du SOC du BMS" dans paramètre > configuration batterie.
Cacher les autres SOC comme bmv et multiplus

En page d'accueil vous devez retrouver le SOC et température de votre BMS, si cela ne fonctionne pas, redémarrer le cerbo gx et éteindre puis rallumer le bms.
