Recherche Dimension B90

[arnomahe]

Bonjour à tous !!
Malgré mes recherches, je ne parviens pas à trouver les dimensions INTERIEURES des renault B110/B90 (sur wikipedia apparaissent les dimensions extérieures uniquement). Certains les connaissent-ils ?
Merci et à bientôt,
Arnaud.

[OB1KnoB]

Salut Arnaud,

En 4x2 tu as différentes longueurs de châssis, mais en 4x4 (fourgon) on a tous le même, donc B90/B110/B120, même combat concernant les cotes.
Je suis allé voir ça pour toi cet aprem, et je t'ai noté les plus importantes sur ces photos.
Si tu as besoin d'une autre mesure particulière demande ici et quelqu'un te répondra à l'occasion

http://img135.imageshack.us/img135/3889/mesuresub9.jpg

v
J'ai coupé en deux la mesure de la longueur au niveau du passage cabine

@+

[arnomahe]

Merci beaucoup OB1 !! En plus ces dimensions conviennent parfaitement à l'aménagement auquel je pense si j'ai la chance de trouver une bonne occaz d'ici juillet 2008. Étonnant comme ils sont chers d'occasion, j'espère que leur fiabilité y est pour quelque chose.
Par ailleurs, j'ai lu tes indications sur la consommation dans d'autres forums et je suis surpris par une telle conso : 16 litres en moyenne, même avec des pneus route, c'est énorme ! Petite question : peut-on espérer atteindre 100 km/h sans trop tirer sur le moteur ?
En tout cas merci pour la rapidité de ta réponse, et à bientôt !

[OB1KnoB]

Salut,
16l/100 ça me paraît un peu élevé, personnellement j'ai pu constater un peu moins de 15l/100 (14.8 exactement) sur un trajet de 400 km environ avec tout type de route en proportions quasi équivalentes (montagne, voie rapide, départementale, etc...) en étant chargé.
Après j'ai l'impression que le fait d'être chargé ou pas ne change pas grand-chose sur ma consommation bizarrement... c'est peut-être juste une impression, il faudrait que d'autres te répondent aussi pour comparer.
Par contre d'après ce que j'ai pu lire, en 4x4 dans le sable tu peux compter une conso bien plus élevée (20l et plus !).

@+ dimitri

[arnomahe]

Salut Ob1
Dis, tu es sûr pour les 188 cm de largeur intérieure ? Wikipedia l'annonce à 180 cm de largeur extérieure, déjà, alors ça me semble un peu grand...
Est-ce que c'est un 4x4 permanent ? une traction ? une propulsion ? Y a-t-il moyen de monter des pneus moins typés tout-terrain pour gagner en vitesse/consommation/confort/silence sur route ?
À plus,
arno.

[OB1KnoB]

Salut Arno,
Je suis certain de mes mesures, je suis allé les prendre moi-même avec mon mètre, il y a peut-être une marge d'erreur de un ou deux cm vu que mon fourgon n'est pas vide actuellement et que j'ai dû faire l'acrobate pour accéder à certains endroits

La largeur de 188 est la largeur à l'endroit le plus large, c'est assez bas si tu veux y mettre un lit, tu n'auras quasiment pas de coffre dessous c'est dommage.
Personnellement j'ai mon lit à environ 1 m du sol et la largeur tombe à 1m80 environ puisque je mesure 1m78 et que je rentre dans la largeur sans toucher les deux côtés, il reste quelques petits cm .

Par contre ces mesures sont valables pour un fourgon à nu, sans isolation ! une fois isolé, et suivant le type d'isolation, à mon avis tu peux compter entre 3 et 5 cm de moins de chaque côté ! Ça fait baisser la largeur totale de quasiment 10 cm...
Tu peux toujours faire une isolation plus fine juste au niveau du lit, il y a pas mal de camping-cars fourgons construits comme ça. Je n'ai pas mes photos avec moi là mais tu peux en trouver facilement sur le net.

Code : Tout sélectionner

 Pour le 4x4, c'est pas du permanent, les B sont en 4x2 propulsion, il y a un levier pour alterner 4x2 vitesses longues, 4x4 longues et 4x4 courtes.

En ce qui concerne les pneus tu peux effectivement choisir un profil route (Michelin XY), bien plus lisse et moins bruyant, mais alors l'intérêt d'avoir ce type de véhicule est discutable... À moins d'avoir deux jeux de pneus suivant l'utilisation, et surtout, la motivation de les changer à chaque fois

différents profils et leurs descriptifs rapides sur le site de nos amis InterTP3 section "pneus".

@+!

[Bastien]

y'a la solution magique sur le nouvel Iveco 4x4, ils ont des pneus mixtes, regarder le PDF.

Bastien

[arnomahe]

Salut !
ça me rassure que tu sois sûr de tes mesures, et pardonne-moi pour mes doutes (après tout, c'est vrai que la largeur des Renault de cette époque est "bombée" au-dessus du plancher.
Je t'envoie un lien sur lequel apparaît un aménagement que je trouve trop, trop bien, et qui à mon avis est envisageable sur le B110. (le camion VW de l'annonce fait 327 cm de long et 175 cm de large je crois).
À propos, le plan du B110 n'existe pas dans le logiciel Véhiplan, n'est-ce pas ?
voici le lien : http://cgi.ebay.fr/Fourgon-amenage-homo ... dZViewItem

c'est vrai que mettre des pneus route sur un B110 4x4 c'est pour le moins contradictoire, mais si mon rêve d'en acquérir un se réalise un jour, ce serait pour vadrouiller en France mais surtout au Maroc/Sénégal, et c'est pour l'utilisation que j'en aurai en France que je m'interroge sur la nécessité de pneus tout-terrain. De plus, traverser les 1200 km d'autoroute espagnole en pneus TT, c'est sans doute pénible, peu économique et ça les use pour rien je pense.
à plus !!

[vieux-new-one]

ça va confirmer mais en version "mini"
Largeur mini entre les renforts à 0,70 m du sol : 1,75 m
au sol entre renforts 1,72 m
à hauteur de la tête entre renforts horizontaux : 1,46 m
longueur à hauteur des dossiers sièges avant : 3,50 m et 3,60 au sol
hauteur sous les renforts du toit 1,92 m
ouverture porte latérale : 0,90 m
passages de roues 0;64 m de long X 0,34 m de large X 0,14 m de haut, l'arrière du passage de roue se situant à 1,05 m de l'arrière

[OB1KnoB]

Impeccable, merci NewOne, maintenant il nous faudrait les plans du fourgon pour pouvoir y mettre toutes les mesures exactes.
Si quelqu'un a ça en stock quelque part et peut s'en charger ce serait nickel.
Au pire si quelqu'un a les plans, envoyez-les moi et j'y ajouterai les mesures

@+

[OB1KnoB]

salut, joyeux noël à tous, attention à votre foie

Je suis en train de faire les plans du B90/B110 4x4 pour VehiPlan, histoire que chacun puisse visualiser et bien penser son éventuel futur aménagement.
Ça avance tranquillement mais il me manque la distance au sol entre les passages de roues à l'arrière et je n'ai pas mon camion avec moi en ce moment, si quelqu'un peut se motiver et aller prendre cette mesure je pourrai terminer ça

merci et bonnes fêtes à tous !

[OB1KnoB]

OK c'est bon NewOne, je suis rentré donc je suis allé prendre la mesure moi-même ^^.
J'ai enfin une connexion internet qui fonctionne sous la main, j'en profite pour vous envoyer les plans du B90/B110 4x4. Je les ai faits à la taille des fichiers utilisables dans VéhiPlan, il suffit donc de les copier dans le répertoire "véhicules" du logiciel et ils apparaîtront dans la liste que vous propose VéhiPlan.

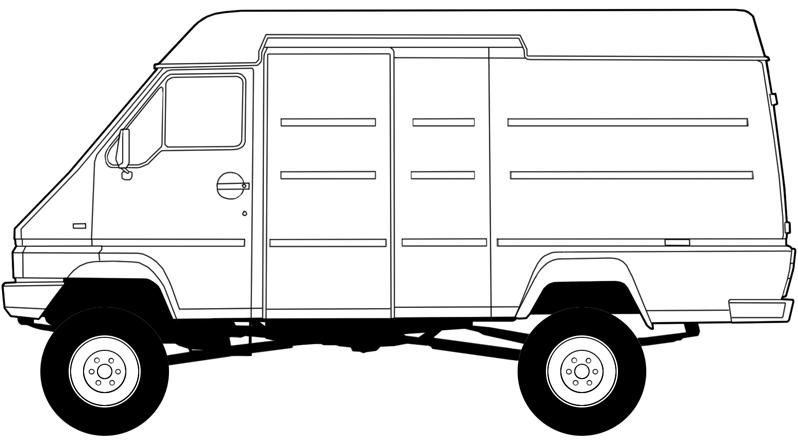

côté gauche :

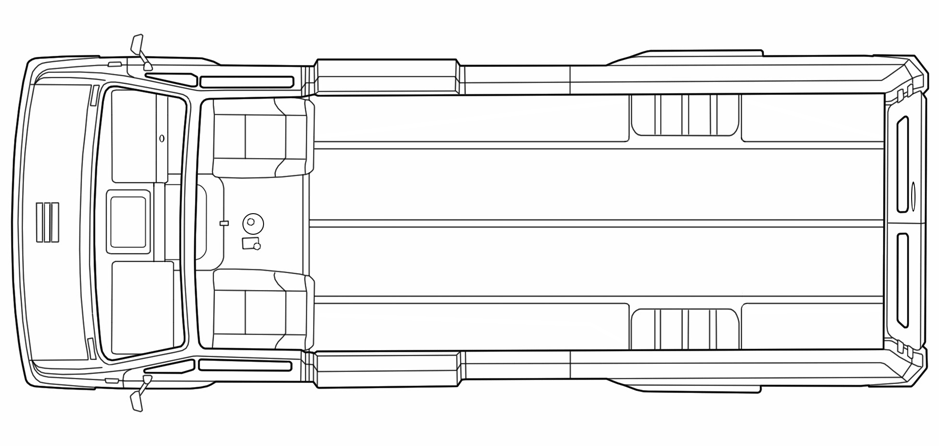

vue de dessus :

vue arrière :

Master 4x4_L2H2_Arrière_YZ_7050_.gif (29.49 Kio) Vu 21223 fois

côté droit :

Voilà, ça devrait être bon mais merci de me dire si vous constatez des erreurs de mesure ou autre !
Amusez-vous bien et n'hésitez pas à ouvrir un sujet dans la rubrique "aménagement" pour montrer vos réalisations

@+
dimitri

[AlainB]

Je dois aller voir un B90 pour (peut-être) l'acquérir, il s'agit de Obélix.
Mais j'ai un petit, ou même gros souci.
De retour de son périple Vincent a laissé le bloc moteur gelé (de l'eau était à la place du liquide de refroidissement) et au moins une pastille de dessablage a sauté (et peut-être le bloc de fendu).
Obélix n'est pas roulant, donc gros problème pour le rapatrier (j'ai 250 km à faire). Il est impossible de le tracter sur une remorque vu le PTAV (environ 3000 kg) en utilisant un simple véhicule.
J'ai la possibilité d'utiliser un camion plateau, mais le plateau n'est pas très long (prévu pour les VL) et je n'ai pas la longueur d'Obélix.
Quelqu'un peut-il me donner la longueur d'un B90 du type de Obélix ainsi que l'empattement (distance entre les deux roues).
Obélix est-il un 32N, 32L ou 38L ?
Pouvez-vous me dire ce que vous pensez de cette acquisition, connaissant le passé d'Obélix ?

A Très bientôt, Alain

[Bastien]

oula, fais bien attention à la hauteur et au ballottement, il faudra brider le débattement des suspensions avec des grosses sangles. Il ne suffit pas de le poser sur un plateau.

Bastien

[AlainB]

Pas de problème pour le bridage du B90 sur le plateau, ce qui me fait peur c'est la longueur, pas la hauteur.

[OB1KnoB]

Salut, je peux te filer les dimensions demain matin, j'irai mesurer ça tout à l'heure.
Attention au B sur le plateau, je suis tombé en panne une fois sur l'autoroute et un plateau est venu me charger, les dépanneurs ont dû aller en chercher un autre car le premier était avec suspensions pneumatiques, et avec nos suspensions par-dessus ça aurait trop balancé et finalement versé... donc attention.
Ensuite la hauteur ne compte pas pour toi, mais vérifie quand même bien, dans mon cas le plateau était à 1,20 m du sol, plus le camion à 3,30 ça faisait 4,50 m
...et la hauteur des ponts n'est plus indiquée à partir de 4,50 m justement, donc si tu en croises un de pile 4,50 m ça peut théoriquement faire des étincelles

Nous on a passé tous les ponts de l'autoroute en première avec les warning en tendant l'oreille et en scrutant tant bien que mal dans les rétros...

[AlainB]

Merci pour ces infos, j'ai l'impression que le rapatriement d'Obélix va être compliqué ......

[OB1KnoB]

Salut, alors ça donne à quelques cm près 5,60m de longueur totale.
Pour l'empattement je ne sais pas où tu prends la mesure normalement donc je t'ai pris la distance entre les deux moyeux (=points de contact des pneus au sol) vu qu'il n'y a pas le même diamètre de roues entre Obélix et les B à ponts Hurth > 3,40m.

voilà, j'espère que ça ira sur ton plateau

[AlainB]

Merci pour ces dimensions, à moi de trouver une solution viable pour rapatrier Obélix.

D'après vous l'acquisition d'Obélix est-elle une bonne affaire, ou le B90 a-t-il vraiment trop vécu ?

Merci de vos avis .......

[Bastien]

Merci pour ces dimensions, à moi de trouver une solution viable pour rapatrier Obélix.

D'après vous l'acquisition d'Obélix est-elle une bonne affaire, ou le B90 a-t-il vraiment trop vécu ?

Merci de vos avis .......

Tout dépend jusqu'où tu veux t'impliquer dans les réparations....

Moi je pense que sur Obélix :

Faut faire un état des lieux du pont avant et notamment les soufflets de cardan.. Voir dépose complète du train avant.
Les silent blocs qui tiennent la carrosserie sur le châssis sont sûrement comme sur tous les B HS.
Revoir toutes les articulations des suspensions.

Vérifier l'alignement des lames de suspensions.

Bref si t'es pas bricoleur... ça va être chaud.
Le mieux c'est de séparer la carrosserie du châssis, retaper correctement la base 4x4 et reposer l'ensemble.
Mais ça n'engage que moi. Sur notre B90 bleu c'est ce que nous allons faire.

Bastien
