Pour le tube, c'est du PVC en diamètre 80 mm, il faut 3 coudes à 45° et environ 1 mètre de tube droit. Il y en a pour moins de 10 euros.
Le snorkel vient de http://www.bulldogpreparation.com, c'est une version 10 pouces / 3.75 pouces ( diametre extérieur 250mm / 90 mm ), à l'époque je l'avais payé autour de 25 euros (32 euros avec le port). C'était un trés bon prix car on ne le trouve plus à ce tarif.
Pour relier le tube PVC au filtre à air d'origine, j'ai utilisé de la gaine V2 Neoprene Silicon Hoses 130°C 83mm Noir de chez http://www.gt2i.com/fr/ (autour de 25 euros avec le port)
En gros, l'ensemble me revient à moins de 70 euros avec la peinture et les petite fourniture.
Je suis d'accord, le PVC est fragile, mais l'avantage c'est que c'est facilement réparable.
ATTENTION, avec ce type de montage, quand il pleut la tête de schnorkel se remplie d'eau. Ce que je trouve pas terrible. Du coup, lors des grands trajets sous la pluie, je déconnecte la liaison au niveau du filtre à air d’origine. D'autres personnes sont elles confrontées à ce soucis ?

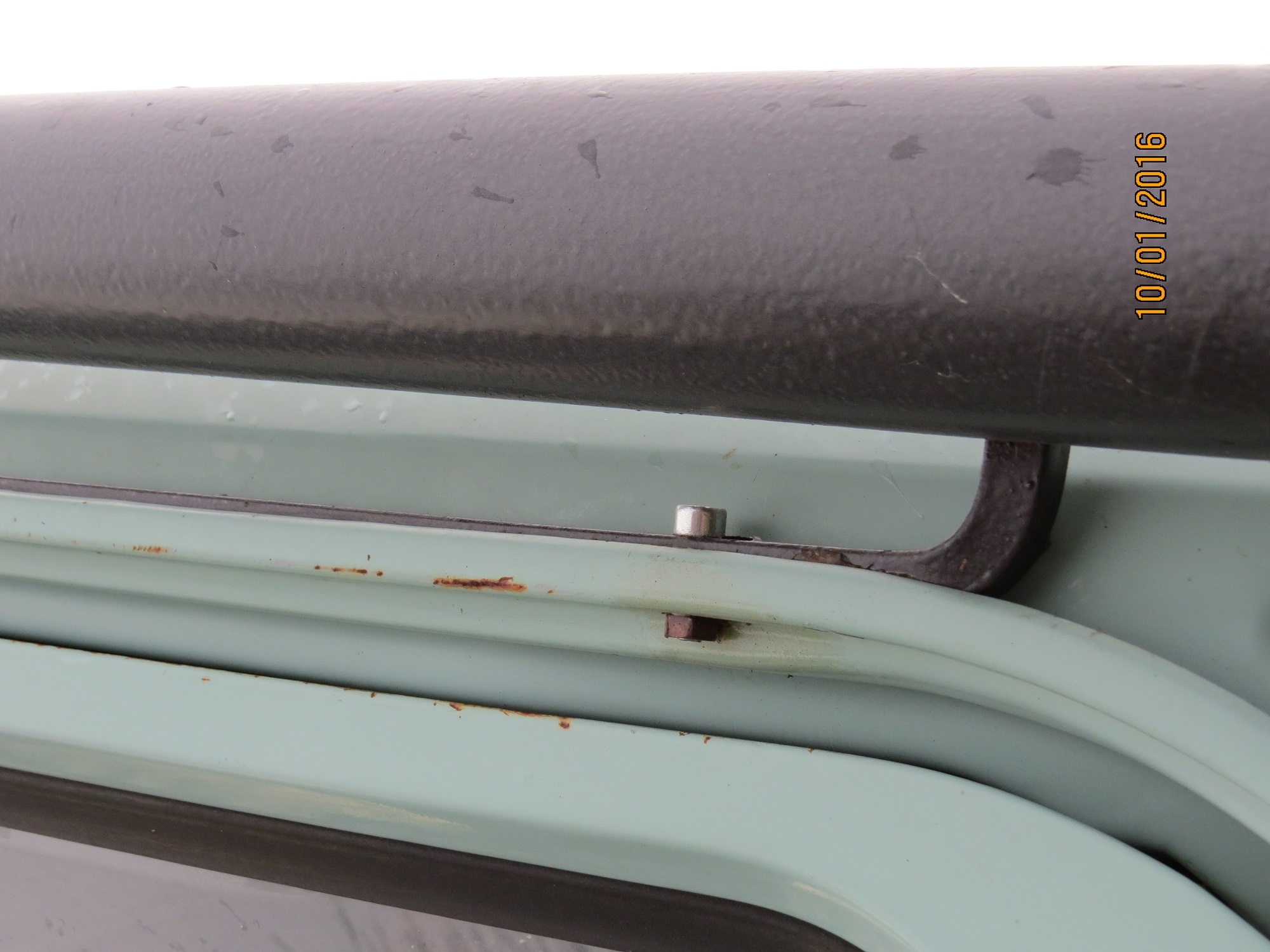

- Vue globale, l'ensemble est fixé avec de la tôle roulé au niveau du tube et riveté sur le montant du pare brise

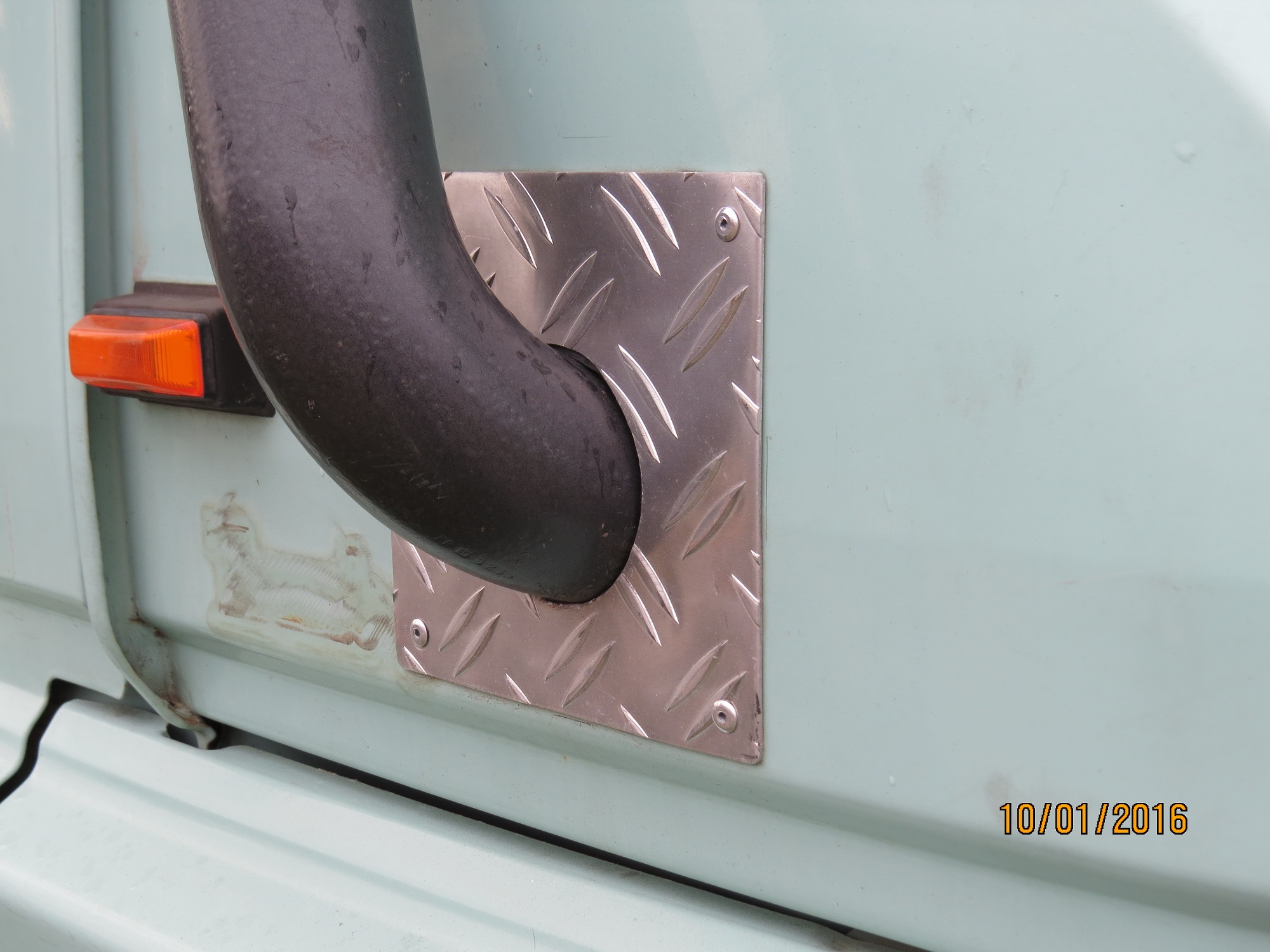

- Étanchéité au niveau de l'aile avec un joint et du Sikaflex

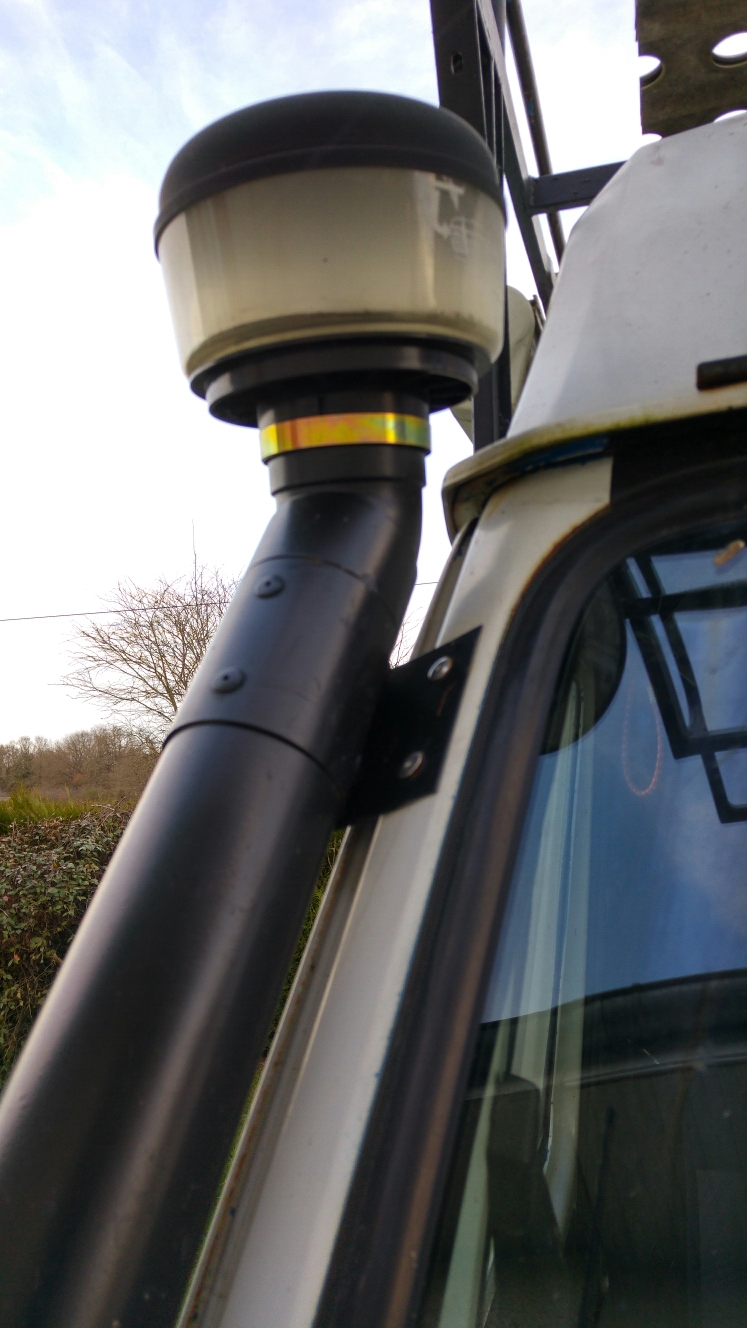

- Tête du schnorkel, le tube suit le montant du pare brise avec le coude à 45°, la tête n'est pas parfaitement verticale.
- Installation intérieure avec fixation basse du schnorkel à l'aide de petite équerre et de rivets

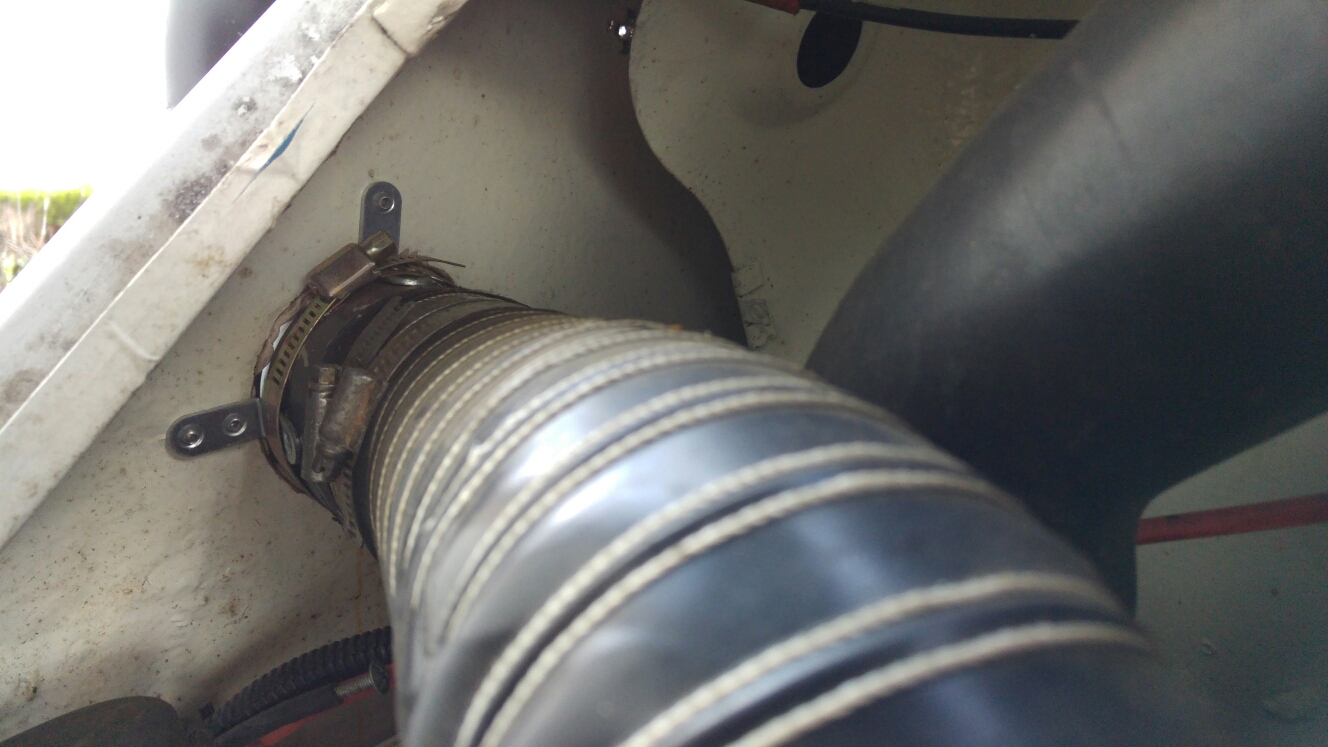

- Raccord avec la gaine entre le tube PVC et le filtre d'origine. Le parcours n'est pas optimal, mais ça fonctionne.
C'est que le cyclone est mal placé
