Galerie pour TP3

[Mukka]

Je vous met à disposition le plan qui ma permis de réaliser ma galerie:

Plan Galerie V1-2 TP3.pdf

(2.02 Mio) Téléchargé 369 fois

Voici la partie inférieur réaliser et présenter sur le toit ... Ma galerie est terminer mais je n'ais pas de photos pour le moment.

Sur le plan il y a deux ouvertures non obligatoire ... l'une est pour laisser passer l'extracteur d'air mécanique (d'origine sur le TP3) l'autre est pour le passage de mon lanterneau (donc pas obligatoire)

Sur le plan apparait 2 types de côte ... fonctionelles et d'informations ... attention à ne pas mélanger les deux à la réalisation!

Le plan ne décrit pas l'appui sur le toit ni sa fixation, car mon montage n'est pas tester pour le moment ... Je compléterai se poste après les vacances qui permetera un test grandeur nature ... Pour le principe je m'appui tout les 850 mm depuis la premeière rainure arrière ... Pour faire simple je m'appui dans les rainures les moins profondes car à ces points là est situer le "squelette" (tube de renfort intérieur d'origine) de la caisse.


PS:Merci Patex pour la réalisation (private joke)

[Bender]

C'est super pro! Bravo!

[Mukka]

Voici une partie de la suite:

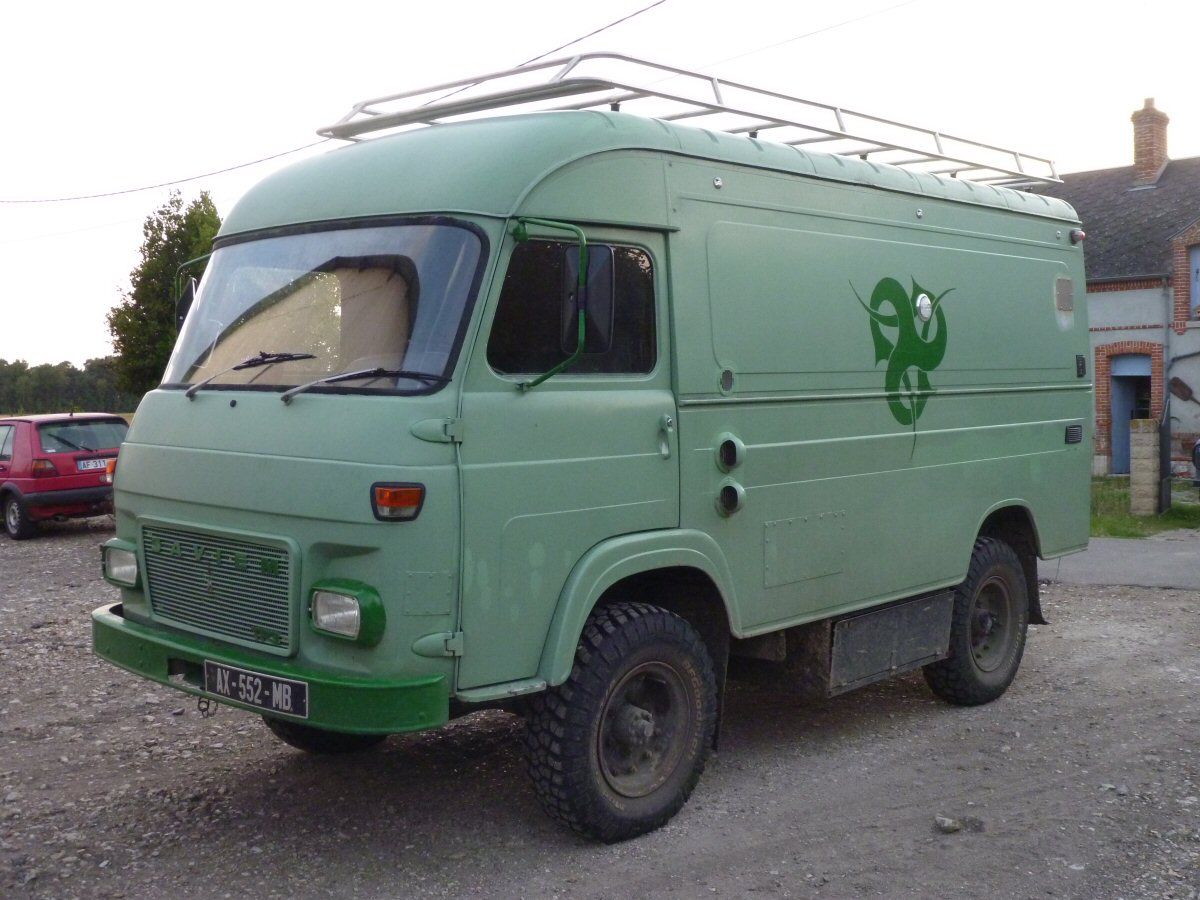

Galerie mise en place:

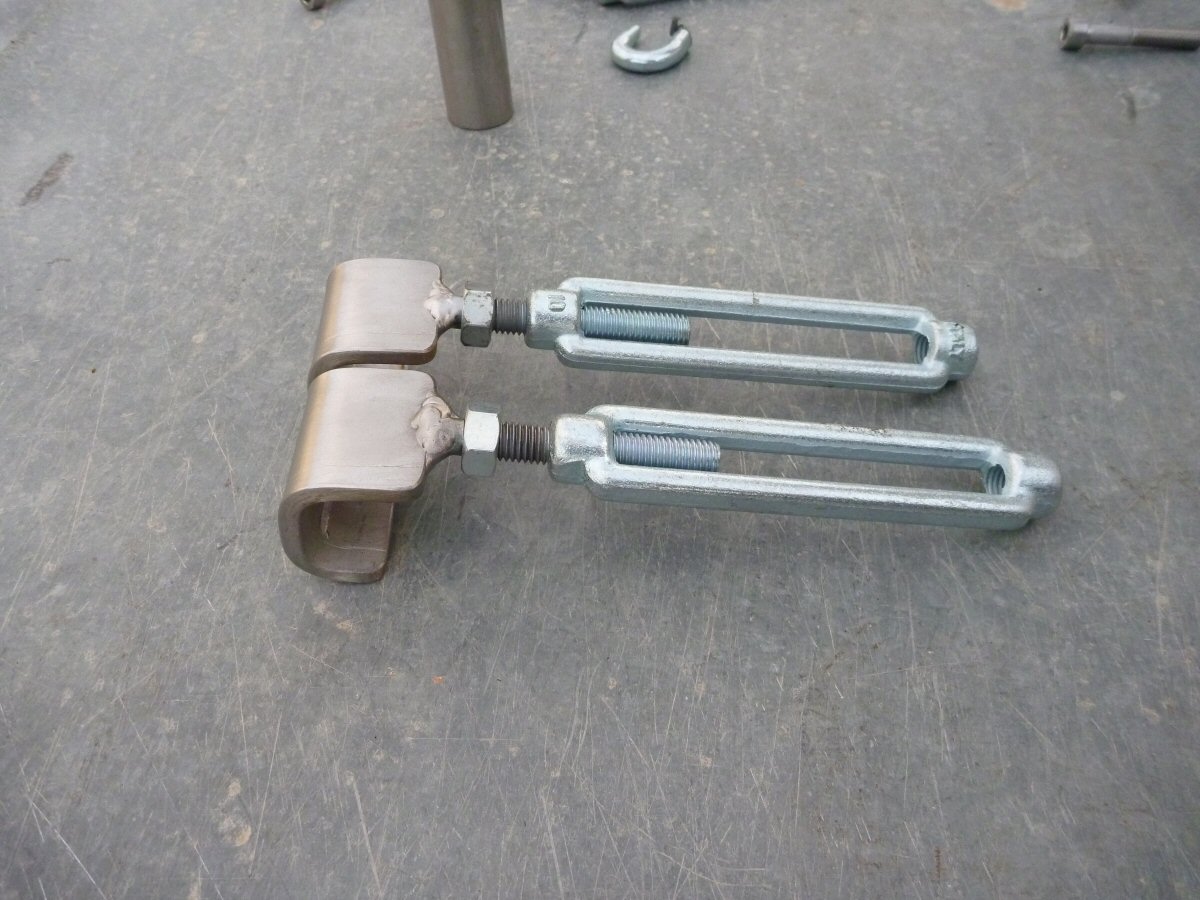

Une partis des pates de fixation réglables:

bientôt le final

[Cubitus]

Bravo beau boulot !

Perso j'aurais peur de tordre les gouttières avec ce genre de fixation... Mais bon, les miennes sont bien abimées, c'est peut être pour ça !

D'expérience, on démonte rarement ce genre de galerie. C'est pour ça que sur TiPi j'ai opté pour le montage avec soudure directe... Et puis avec une meuleuse on peut toujours démonter !!!

[SYL05]

Bravo beau boulot !

Perso j'aurais peur de tordre les gouttières avec ce genre de fixation... Mais bon, les miennes sont bien abimées, c'est peut être pour ça !

D'expérience, on démonte rarement ce genre de galerie. C'est pour ça que sur TiPi j'ai opté pour le montage avec soudure directe... Et puis avec une meuleuse on peut toujours démonter !!!

t inquiete , y va bientôt la tester sa galerie
mais c est sur venant de toi , je me doutais bien que la disqueuse été dans le coin pour demontéé
mais le saligaux , en inox la galerie ou j ai mal vu

[Mukka]

Pour te répondre Sylvain ... Oui tout inox la galerie ... pesée informatique 54 kilos ... Pesée réelle 55 kilos
Et ce soir elle est fini de montée ... sa tiens très bien pour du statique et les goutières ne souffrent pas!
Cependant mes goutières ne possèdent aucune faiblesses (corrosion).

On verra cet été pour tester la bestiole!

Gabriel

[Denis Chassac]

On verra cet été pour tester la bestiole!

Gabriel

Euh... l'été, c'est maintenant enfin si on regarde le calendrier parce que le temps, lui...

D'ailleurs, il finira le 22 septembre, juste pour le mini-rasso

@+
Denis

[SYL05]

On verra cet été pour tester la bestiole!

Gabriel

Euh... l'été, c'est maintenant enfin si on regarde le calendrier parce que le temps, lui...

D'ailleurs, il finira le 22 septembre, juste pour le mini-rasso

@+
Denis

denis , j espère que tu aura reparré pour le 22

[SYL05]

Pour te répondre Sylvain ... Oui tout inox la galerie ... pesée informatique 54 kilos ... Pesée réelle 55 kilos
Et ce soir elle est fini de montée ... sa tiens très bien pour du statique et les goutières ne souffrent pas!
Cependant mes goutières ne possèdent aucune faiblesses (corrosion).

On verra cet été pour tester la bestiole!

Gabriel

la ou je suis jaloux , c est de patex qui maîtrise aussi la soudure inox
il a un semi ou a la baguette

a bientôt

[SYL05]

j ai pas vu le treuil pour la roue de secours

[YOGI BEAR]

Salut Mukka
Ah que voila du beau boulot ,vraiment splendide comme réalisation , un seul mot BRAVO
bonne route et bons essais à toi
Francis

[SYL05]

j ai pas vu le treuil pour la roue de secours

j ai pas vu le monte charge pour la roue de secours

[Didier]

Salut
Je remonte ce sujet car je me lance aussi dans l'assemblage d'une galerie pour Lungta.
Quelques question avant d'aborder l'action :
-quel métal ?
-quelles sections ?
-rond ou carré ?
-quel est le moins lourd ?
-quel est le moins cher ?
-quel compromis ? (poids/résistance/coût/soudure facile)
-où on trouve ça ? (je suis à Paris 18ème en ce moment)

J'ai un petit poste de soudure à l'arc... et de la bonne volonté

[Cubitus]

Salut !

- acier
- 30x30 c'est bien, 25x25 mini (on en met toujours trop...)
- carré c'est plus facile
- l'alu est moins lourd mais difficile à souder, il faut du matos spécifique
- le moins cher c'est la récup, on trouve parfois sur de vieux fourgon d'artisan des galeries à remettre en état et/ou aux bonnes dimensions. Acier moins cher que alu
- tu ne nous dis pas ce que tu vas mettre sur ta galerie...
- l'inox c'est plus difficile à souder que l'acier standard, c'est plus lourd pour la même résistance. Bof bof pour un bricoleur avec peu de matériel.

A+

[Didier]

merci Cubitus

Je pensai à un truc en carré 20x20x2
pas assez costaud ?
J'y mettrai tous ce qui est trop pérave pour le mettre dans le camion et qui crade tout dès qu'on veut y sortir des coffres
avec les fringues et autre couchage au milieu...
du genre 2 ou 3 cantine avec le matos de boulot (outils maçonnerie, fringues chantiers, outils camion+pièces, filtres et autres bidons gras...).
Pas très très lourd mais doit bien y en avoir pour 200@250 kg quand même.

j'ai surtout peur du poids de la galerie seule en acier...


ah, et un tandem aussi, que je ne peux mettre nul part ailleurs.

[Mukka]

Avec 200 à 250 kg sur le toit ... fait attention en tout terrain ... car le centre de gravité en prend un coup ...
Sur mon plan tu pourras voir que j'ai pris du tube de 27x 1,5 ou 2 mm (26,9 exacterment) ... et son poids est de 55 kg environ (je dirais même moins à la soulever seul à la main).
Contrairement au apparence l'inox est pas beaucoup plus lourd que l'acier et il est généralement plus costaud mais moins flexible...
Maintenant j'avoue avoir eu un super soudeur, les outils et la matière facilement.

Cubitus à raison, part sur du tube carré ... les découpes seront beaucoup plus facile ... les soudures à l'arc seront plus simple ... et sa coutera bien moins cher!

Sur ta galerie ... tu vas monter dessus? ... alors prend un tube d'1 mètre ... pose le sur 2 cales en bois à ses extrémités ... monte sur le tube ... si le tube c'est déformé sous ton poids et qu'il est tordu après être redescendu, c'est que tu as dépassé sa limite élastique ... alors chosi une section ou épaisseur plus conséquente ... ton poids au milieu d'un tube d'un mètre sera une charge beaucoup plus lourde qu'une cantine de 50 kilos sur la galerie ... à toi de jouer

Mon plan peu déjà t'inspirer pour les dimensions et les appuies sur le toit (qui se font dans les gorges qui possèdent une structure intérieure)

[Didier]

merci Mukka
y'a plus qu'a trouver la ferraille...
j'avais fais un plan qui ressemble au tient

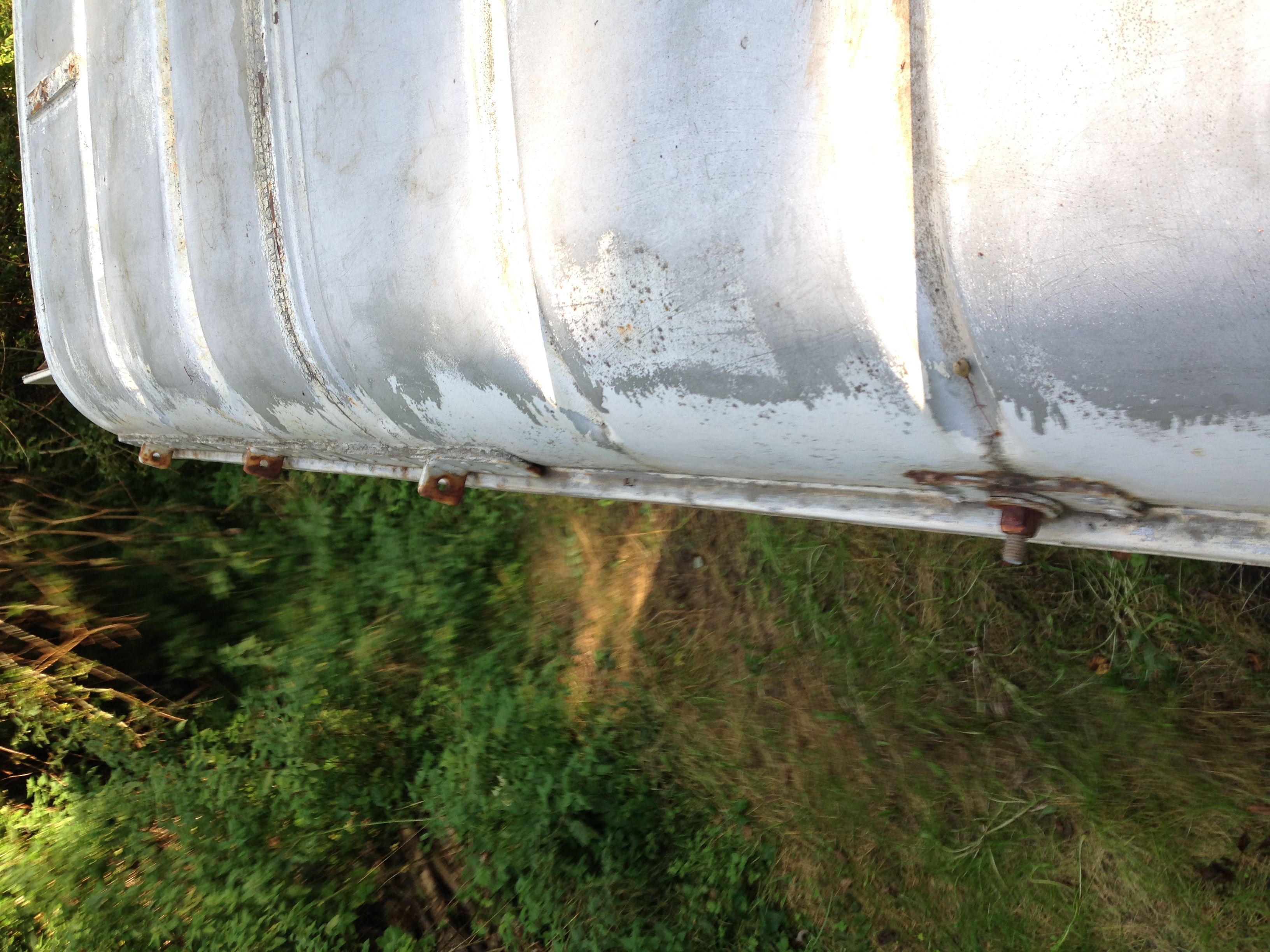

je vais avoir un peu de boulot au niveau des accroches de la galerie sur les pattes existante que je n'ai pas envie de modifier
car elles sont clafies de rivet pop, qu'elles ne risquent pas de s'envoler et que (pour l'instant) tout cela est parfaitement étanche.

[Mukka]

Une galerie tenue avec des rivet pop ... je suis dubitatif
Bonne fabrication ... et fait quelque chose pour la rouille au dessus des portes car la tu as un gros trou dessous ... courage

[j-loo]

en lisant ce post: moi je pense à un truc,
j'ai une galerie, une vieille, qui traine au fond de mon terrain,
je sais qu'elle se montait à la base sur un un J7; (elle fait toute la longueur du fourgon, pas juste un morceau)
veux tu que je prenne des mesures, des photos, et si elle te plais: bin tu te debrouilles pour venir la chercher ?!!?

j-loo

[Didier]

le montage avec les rivets pop m'a l'air costaud et l'ancien proprio chargeait bien la mule pour les raids en Afrique, fallait bien que ça tienne...
Cela dit, je ne sais pas pourquoi elle n'y est plus

ok pour les tofs j-loo
merci
