Re: renovation/modification BT tp3
bizarre, c'est le montage des simple levier non ?
Presentation du TP3 :
Re: renovation/modification BT tp3
me suis encore mal expriméFabien 42 & 69 a écrit :bizarre, c'est le montage des simple levier non ?
la commande de courte a longue , origine , tu bascule le levier d avant en arriere , la seul liason avec la caisse c est le soufflet
ma commande du crabot je la tire de haut a bas et frotte sur la caisse
tu vois la dif
une familia dans les hautes alpes vous attend
http://forum.bernard.debucquoi.com/view ... =14&t=4194
http://forum.bernard.debucquoi.com/view ... 910#p64392
http://forum.bernard.debucquoi.com/view ... f=5&t=5913
http://forum.bernard.debucquoi.com/view ... =14&t=4194
http://forum.bernard.debucquoi.com/view ... 910#p64392
http://forum.bernard.debucquoi.com/view ... f=5&t=5913
- Fabien 42 & 69
- Je l'aurais !
- Reactions :
- Messages : 2210
- Enregistré le : 18 juin 2010 08:30
Re: renovation/modification BT tp3
En gros, faudrait voir en vrai ou photo
T'as bien utilisé un 2eme axe idem origine ?
T'as bien utilisé un 2eme axe idem origine ?
Presentation du TP3 :
Re: renovation/modification BT tp3
oui , c est un montage presque idem a l origine
j essai de prendre une photo demain
la photo d origine , je garde espoir que le seul qui en a une vers les landes lise ce message
a plus sylvain
j essai de prendre une photo demain
la photo d origine , je garde espoir que le seul qui en a une vers les landes lise ce message

a plus sylvain
une familia dans les hautes alpes vous attend
http://forum.bernard.debucquoi.com/view ... =14&t=4194
http://forum.bernard.debucquoi.com/view ... 910#p64392
http://forum.bernard.debucquoi.com/view ... f=5&t=5913
http://forum.bernard.debucquoi.com/view ... =14&t=4194
http://forum.bernard.debucquoi.com/view ... 910#p64392
http://forum.bernard.debucquoi.com/view ... f=5&t=5913
- Denis Chassac
- Je scinde les sujets.
- Reactions :
- Messages : 3593
- Enregistré le : 15 janv. 2007 21:36
Re: renovation/modification BT tp3
Salut Sylvain
de quoi as-tu besoin en fait comme photos :
- la BT
- les commandes qui arrivent sur la BT
- les leviers au niveau de la cabine
- et ...
Je te fais ça demain.
@+
Denis
de quoi as-tu besoin en fait comme photos :
- la BT
- les commandes qui arrivent sur la BT
- les leviers au niveau de la cabine
- et ...
Je te fais ça demain.

@+
Denis
- Bruno Jordan
- Je suis "protégé"
- Reactions :
- Messages : 3277
- Enregistré le : 13 janv. 2007 17:40
Re: renovation/modification BT tp3
les commandes qui arrive nt sur la btDenis Chassac a écrit :Salut Sylvain
de quoi as-tu besoin en fait comme photos :
- la BT
- les commandes qui arrivent sur la BT
- les leviers au niveau de la cabine
- et ...
Je te fais ça demain.
![]()
@+
Denis
merci
une familia dans les hautes alpes vous attend
http://forum.bernard.debucquoi.com/view ... =14&t=4194
http://forum.bernard.debucquoi.com/view ... 910#p64392
http://forum.bernard.debucquoi.com/view ... f=5&t=5913
http://forum.bernard.debucquoi.com/view ... =14&t=4194
http://forum.bernard.debucquoi.com/view ... 910#p64392
http://forum.bernard.debucquoi.com/view ... f=5&t=5913
Re: renovation/modification BT tp3
Salut,
Plutôt que de t'embêter avec des tringleries hasardeuses, pourquoi est ce que tu ne montes pas une commande pneumatique ?
Au lieu de fonctionner en pression, tu travailles en depression ( comme sur les patrol et autres toyota ). Sur mon toy, le crabotage du pont avant se fait via un poumon à dépression.
T'as même déjà un tuyau de vide qui va au tableau de bord ( le tuyau de 8mm qui va au mano dépression ). Y'a plus qu'à mettre une éléctrovanne ou une vanne pneumatique au tableau de bord, un autre tuyau qui va au verin de BT, et hop le tour est joué.
Sur la BT, il y a assez de boulon à droite et à gauche pour fixer un support de vérin mécano soudé.
Les mouvements parasites de la BT ne sont plus du tout un soucis dans cette configuration.
A+
Plutôt que de t'embêter avec des tringleries hasardeuses, pourquoi est ce que tu ne montes pas une commande pneumatique ?
Au lieu de fonctionner en pression, tu travailles en depression ( comme sur les patrol et autres toyota ). Sur mon toy, le crabotage du pont avant se fait via un poumon à dépression.
T'as même déjà un tuyau de vide qui va au tableau de bord ( le tuyau de 8mm qui va au mano dépression ). Y'a plus qu'à mettre une éléctrovanne ou une vanne pneumatique au tableau de bord, un autre tuyau qui va au verin de BT, et hop le tour est joué.
Sur la BT, il y a assez de boulon à droite et à gauche pour fixer un support de vérin mécano soudé.
Les mouvements parasites de la BT ne sont plus du tout un soucis dans cette configuration.
A+
Si vous étiez un vrai pilote, nous ne serions pas sur cette ile !
Je suis le meilleur pilote que vous n'ayez jamais eu.
Ah oui, j'ai volé deux fois avec vous, on s'est écrasé la moitié du temps !
Je suis le meilleur pilote que vous n'ayez jamais eu.
Ah oui, j'ai volé deux fois avec vous, on s'est écrasé la moitié du temps !
- Denis Chassac
- Je scinde les sujets.
- Reactions :
- Messages : 3593
- Enregistré le : 15 janv. 2007 21:36
Re: renovation/modification BT tp3

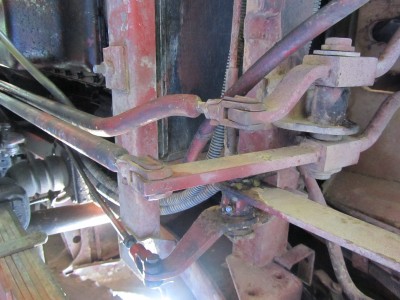

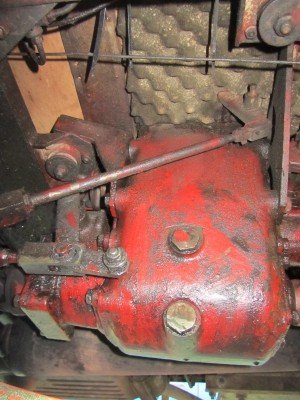

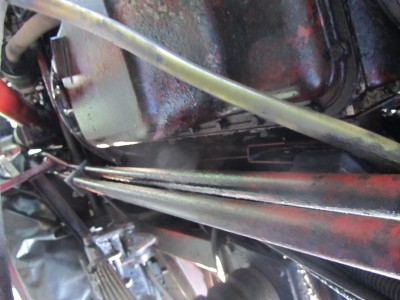

Les photos des leviers de commande de la BT :
En bas la commande 4x2 / 4x4
En haut courtes / longues
Il manque la liaison entre les deux commandes qui interdit de passer en 4x2 et courtes en même temps.
@+
Denis
Comme le capot moteur est ouvert, les leviers sont en position 4x4 et courtes.
En bas la commande 4x2 / 4x4
En haut courtes / longues
Il manque la liaison entre les deux commandes qui interdit de passer en 4x2 et courtes en même temps.
@+
Denis
Re: renovation/modification BT tp3
salut
merci denis , c est celle la qui m interesse la liaison fixation a la biellette , j ai suprimmer la partie ovale sur mon montage , c est peu être la mon problème, plus de jeu
a plus sylvain
merci denis , c est celle la qui m interesse la liaison fixation a la biellette , j ai suprimmer la partie ovale sur mon montage , c est peu être la mon problème, plus de jeu
a plus sylvain
