préparation 80.17 pour octobre

Message par Bernard28 »

]Bonjour à tous, voici un petit post pour presenter mon nouveau camion que je prépare dans l'espoir de partir avec en octobre avec la petite famille.
J'avais promis à ma femme de vendre le HZJ 78 avant mais j'ai craqué!

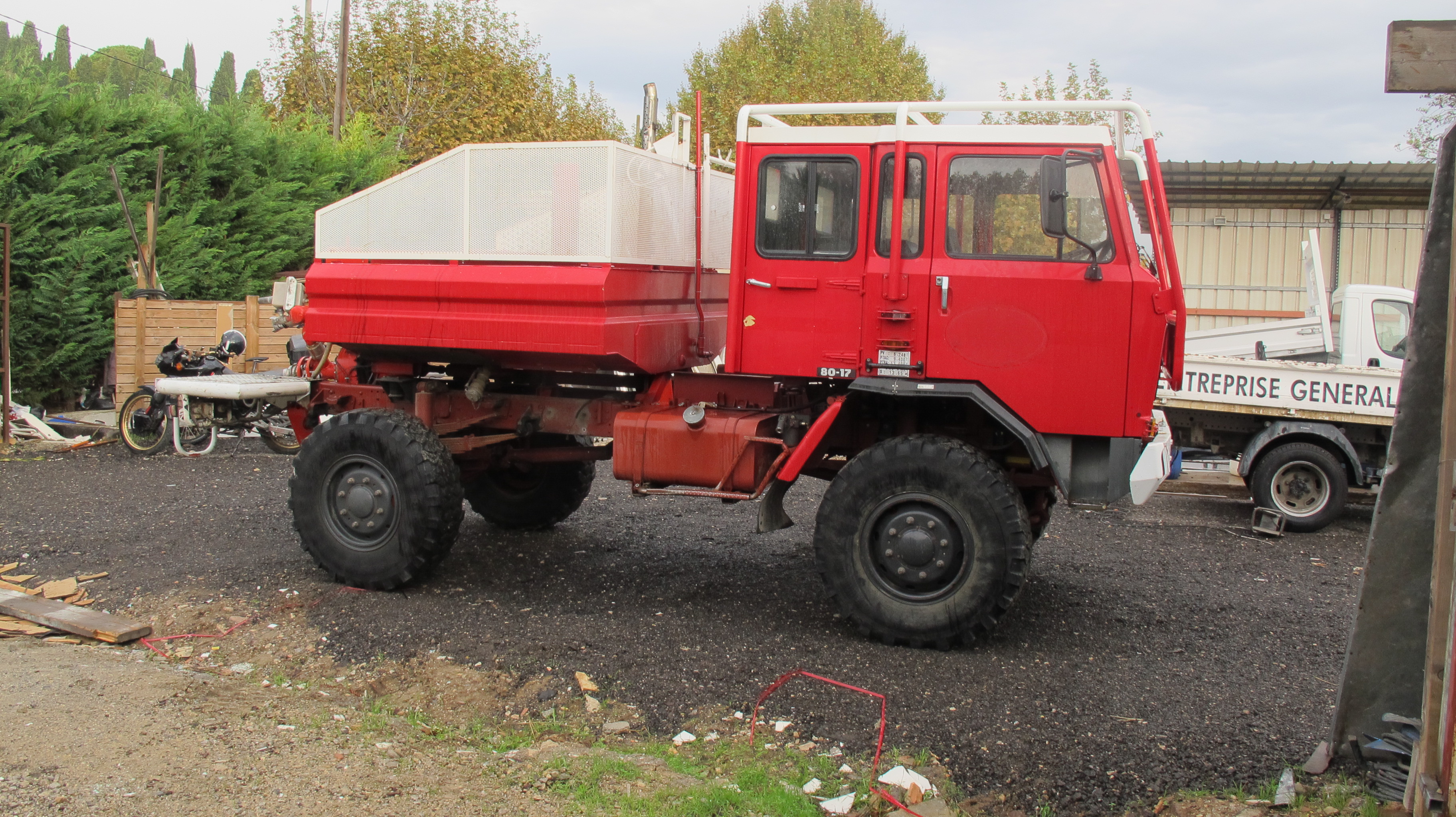

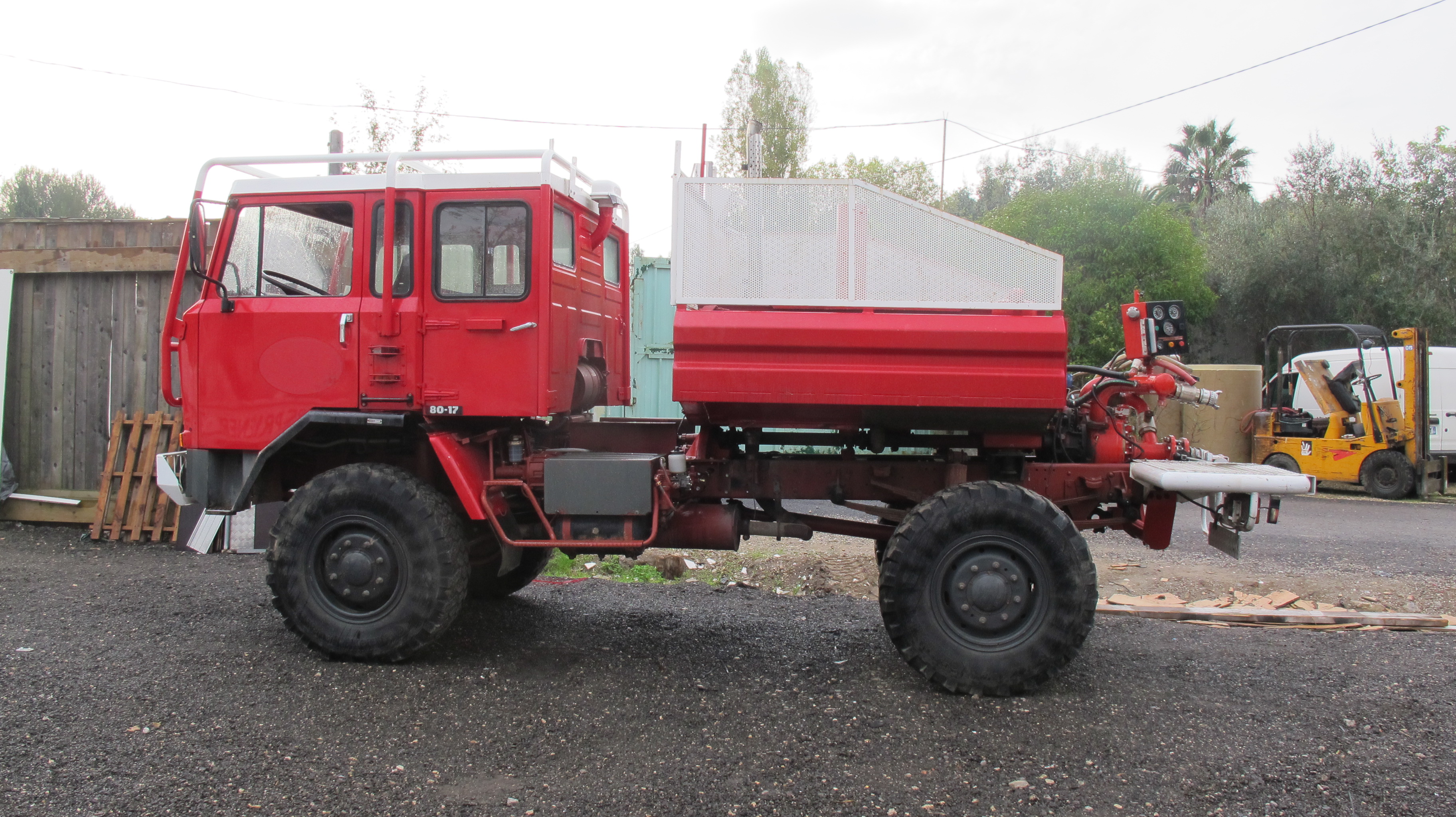

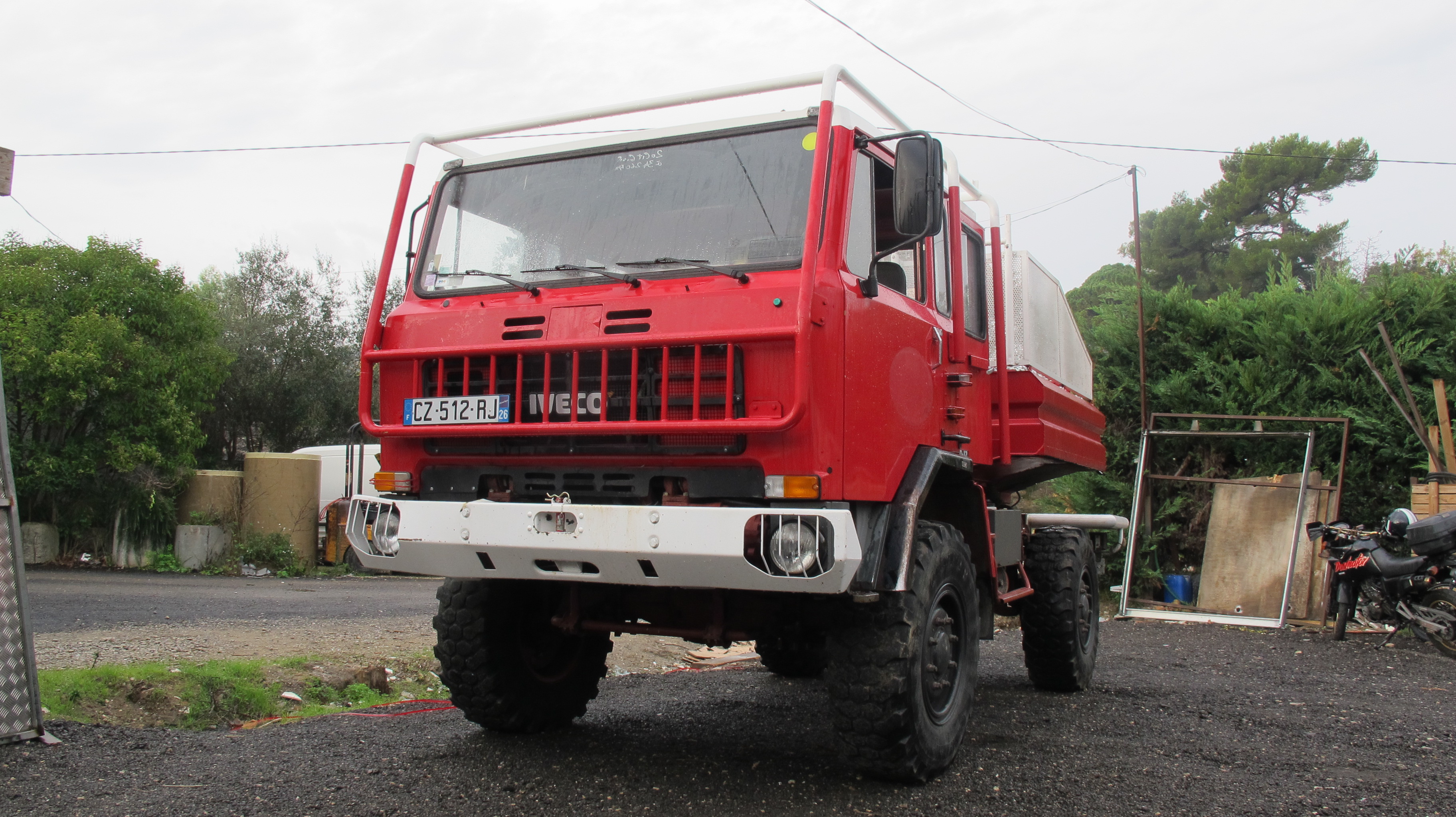

Voici donc Racam un 80.17 de 1992 totalisant 34000 bornes.

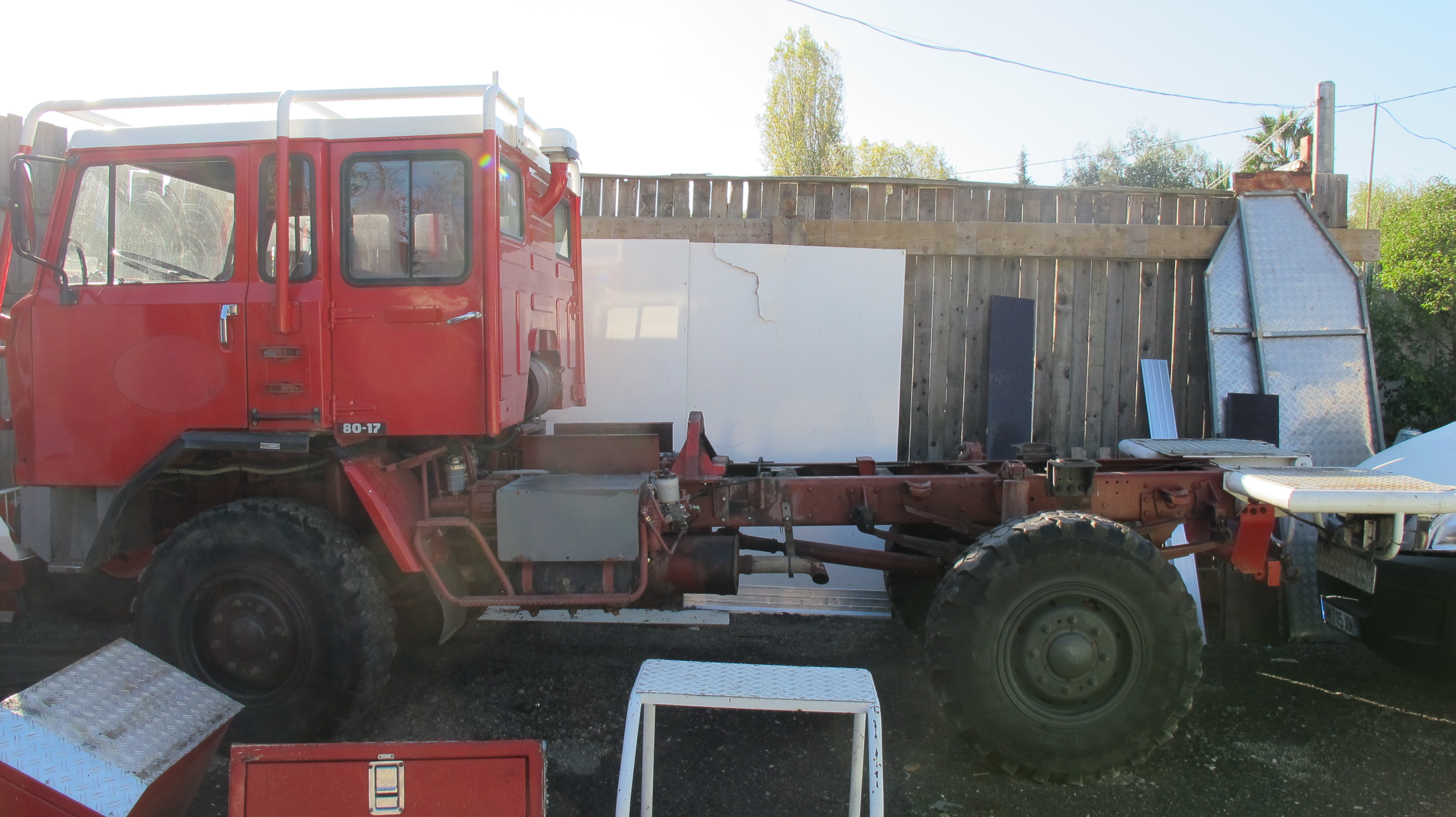

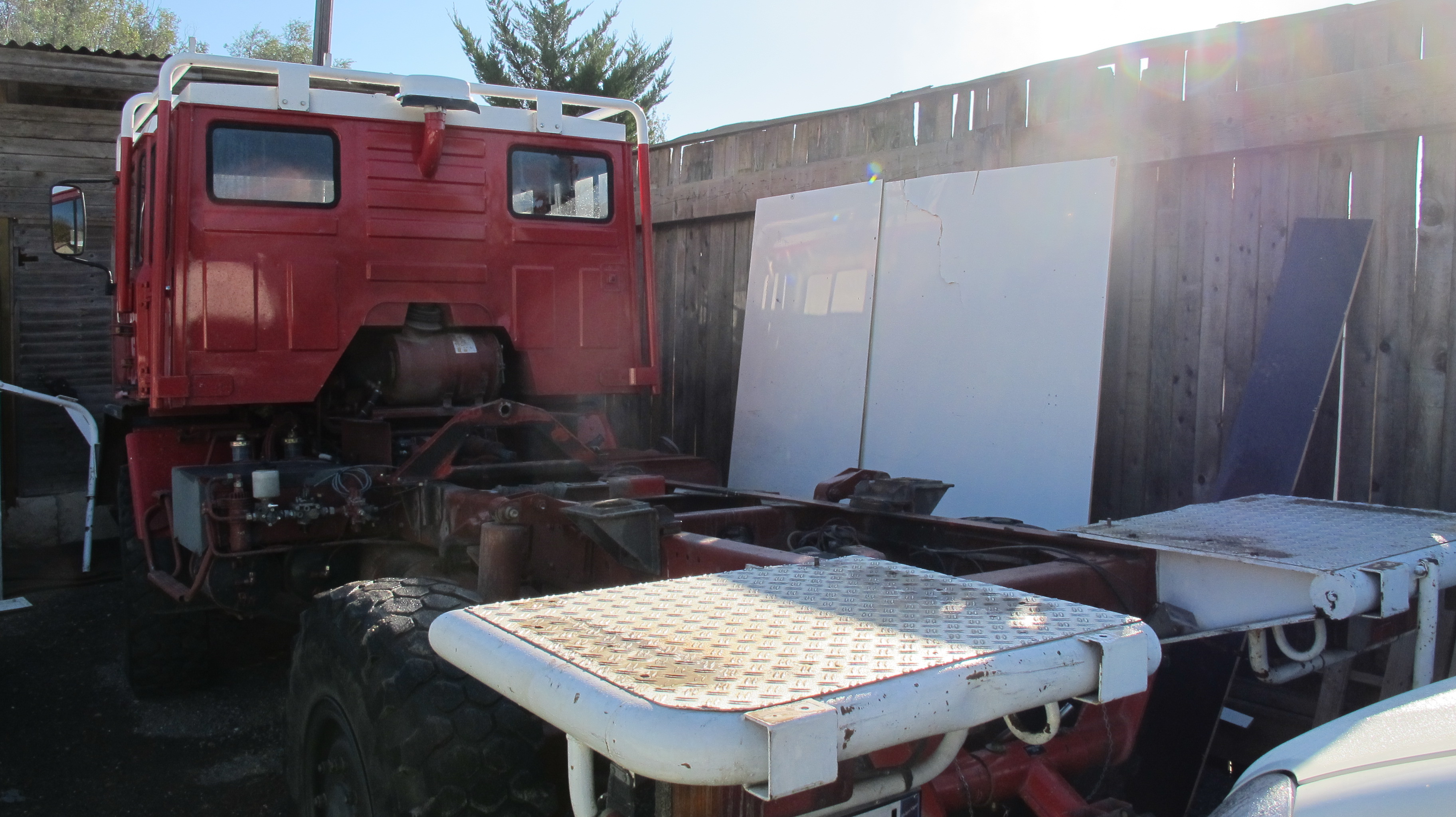

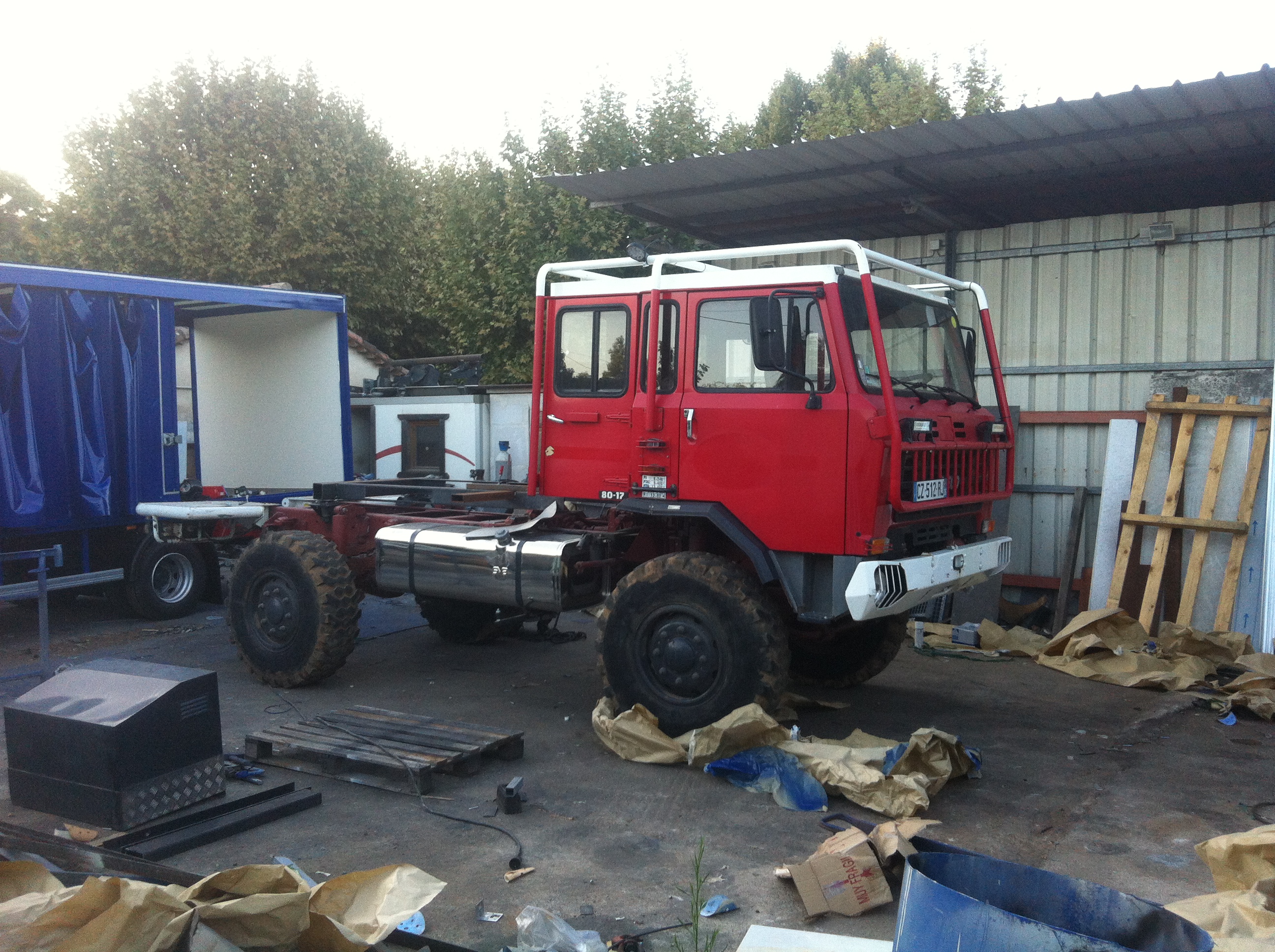

debut du démontage
debut du démontage

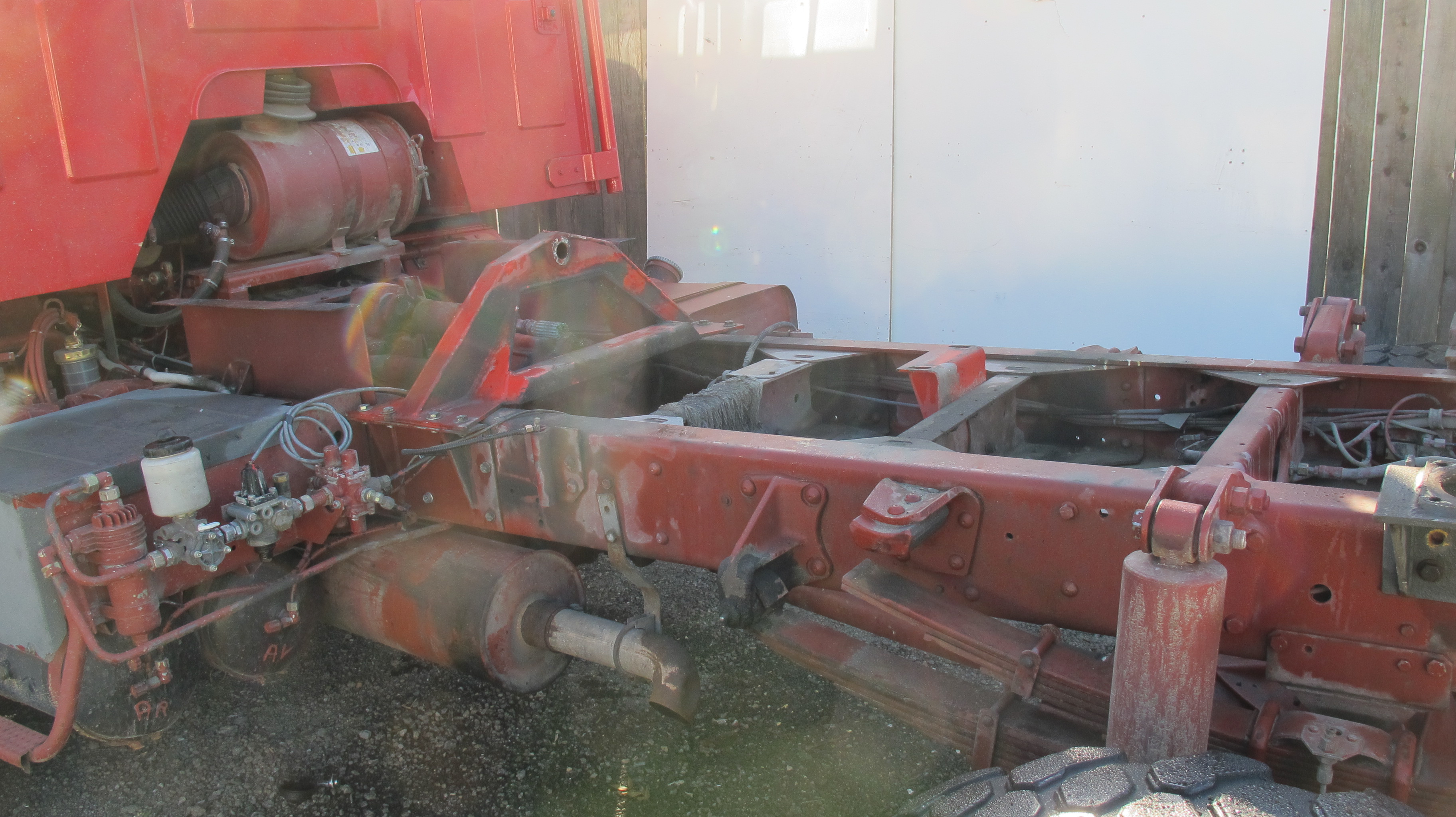

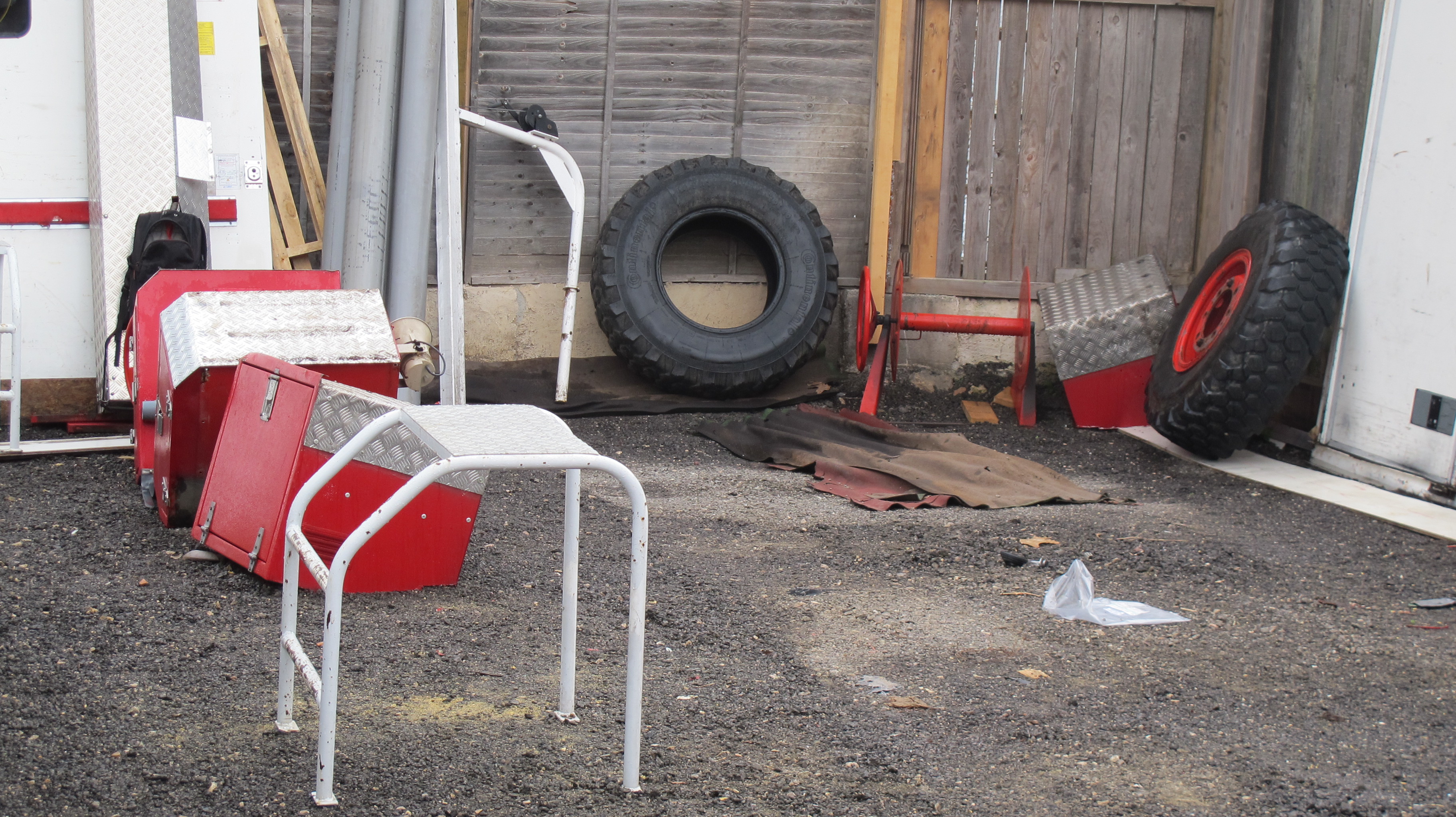

cuve et pompe tombées
cuve et pompe tombées

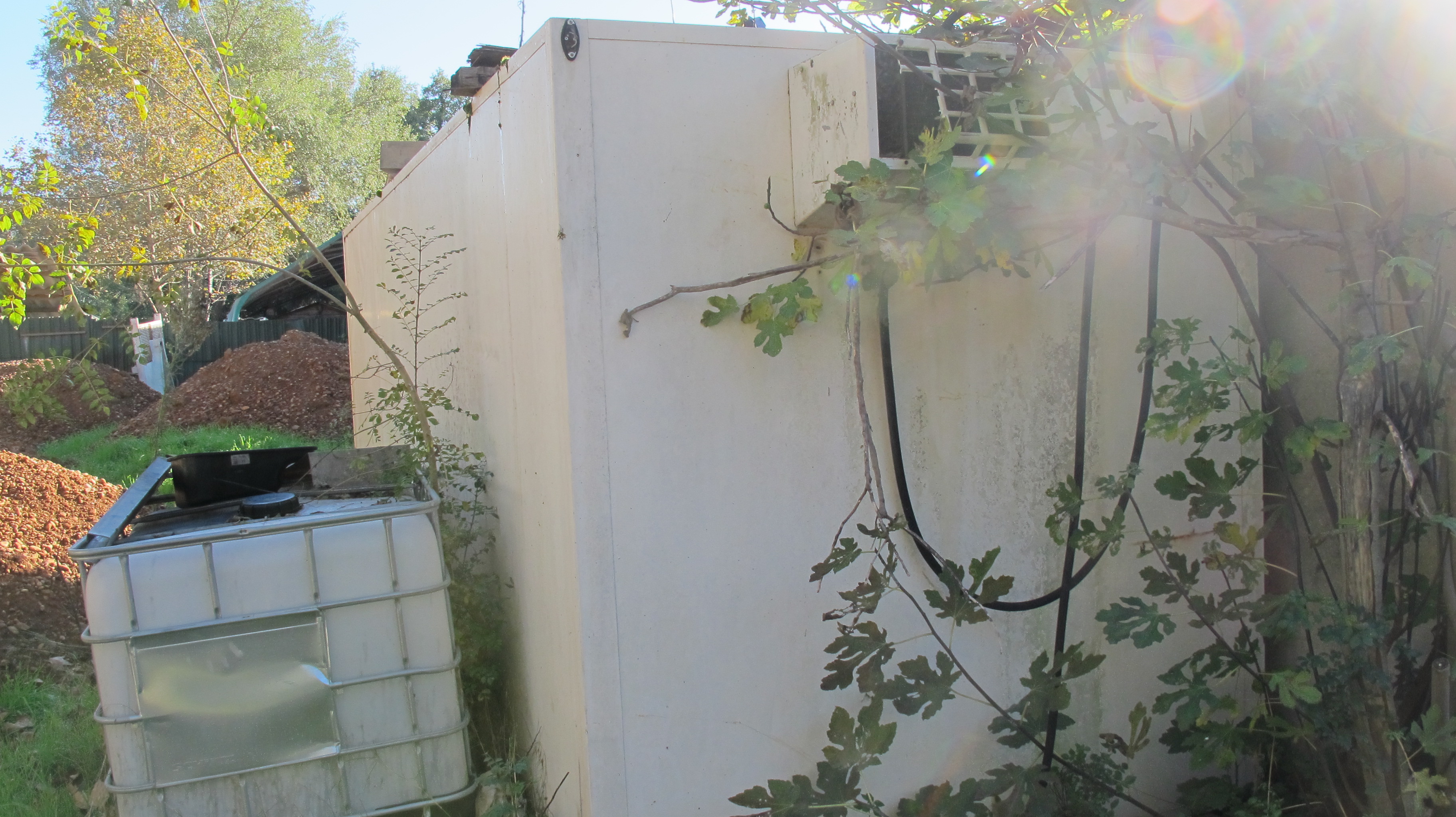

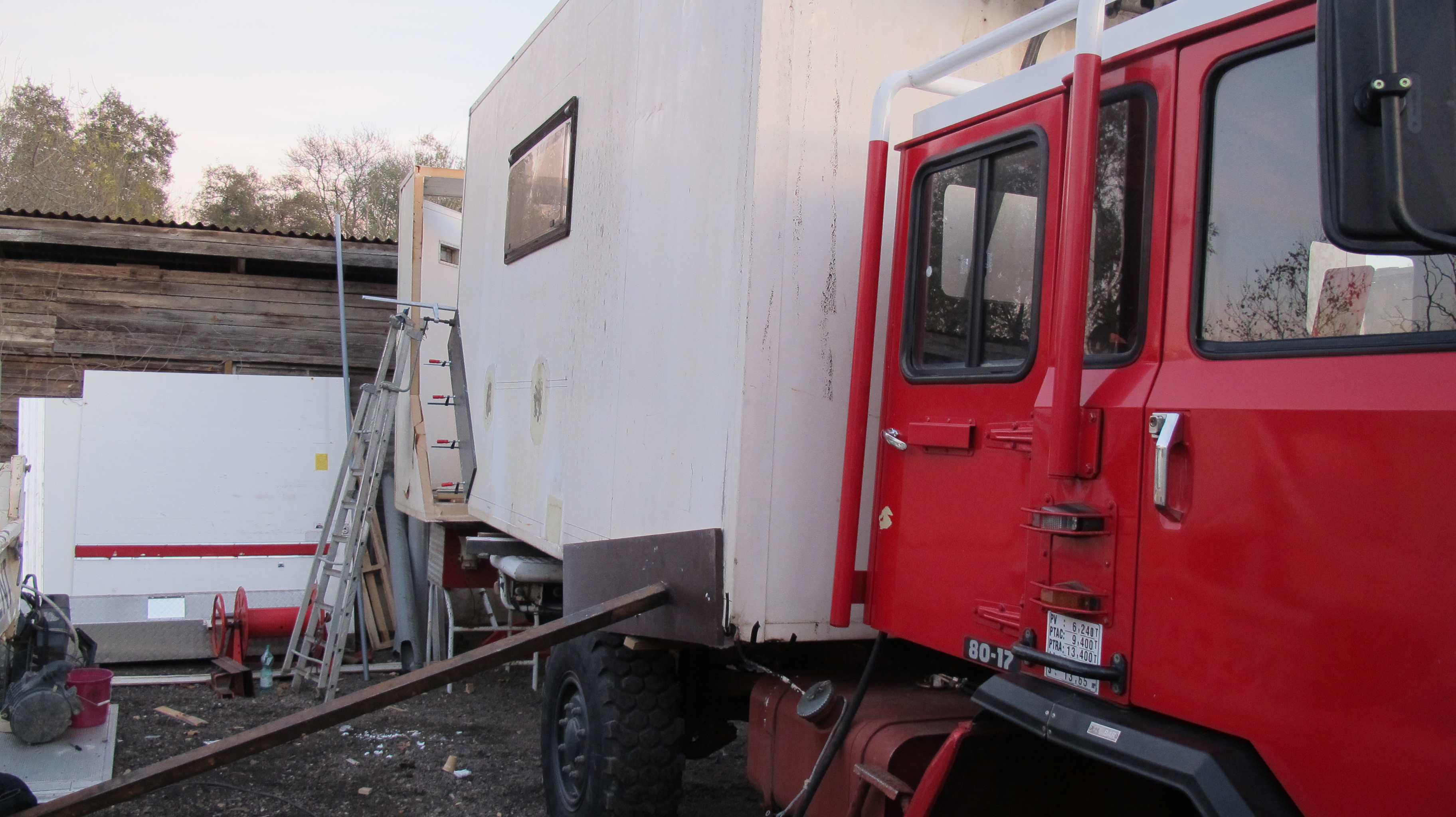

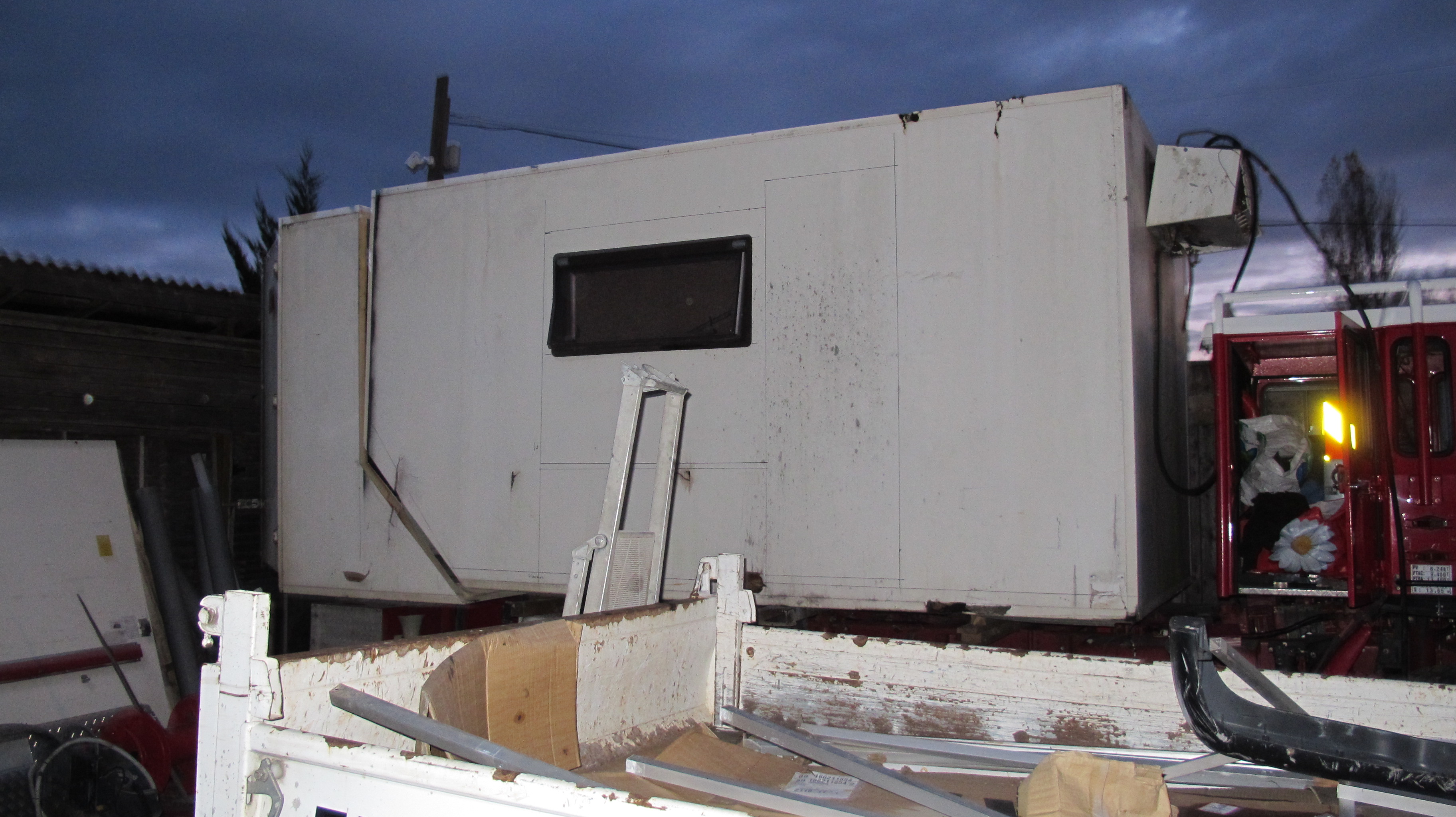

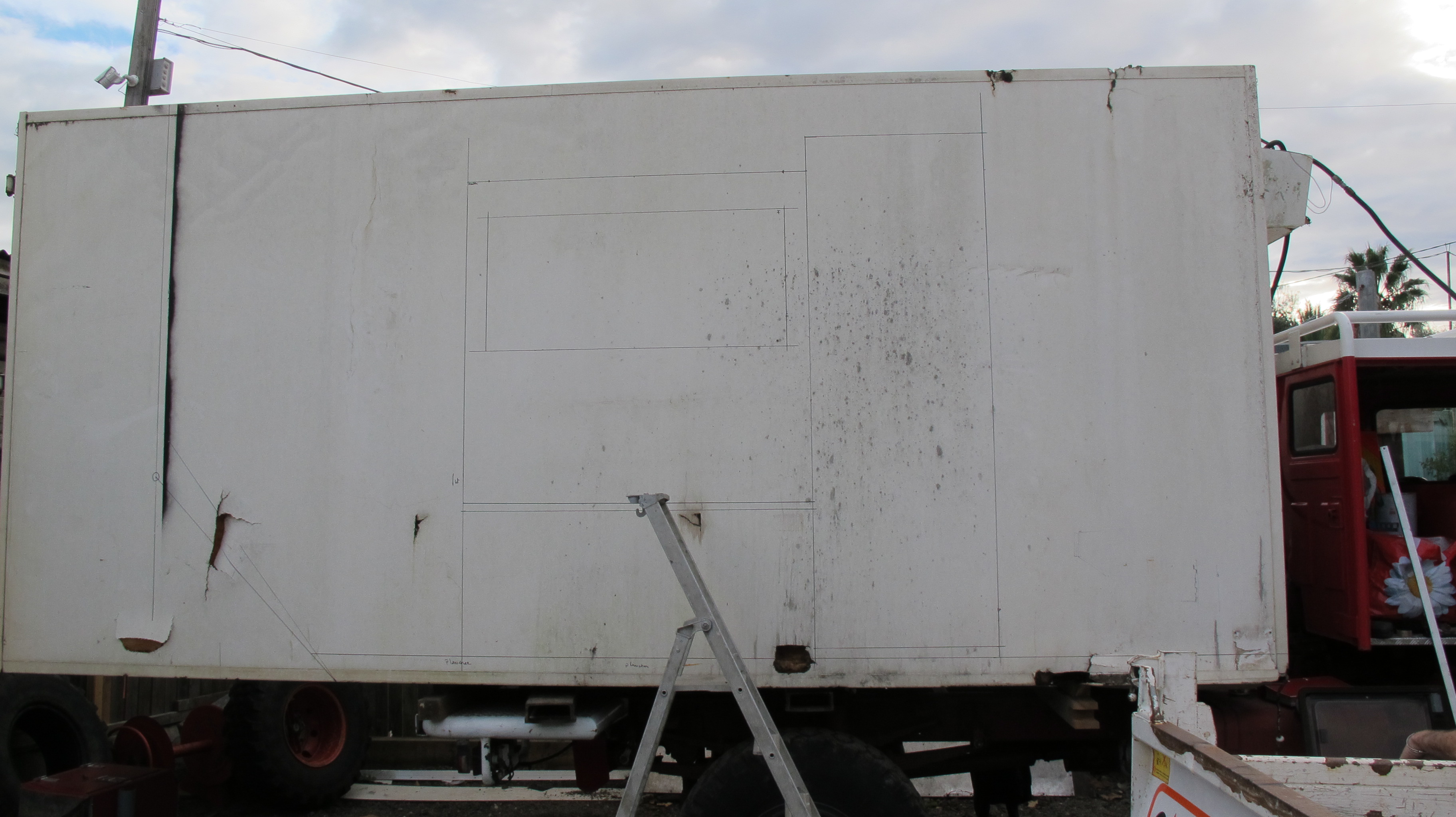

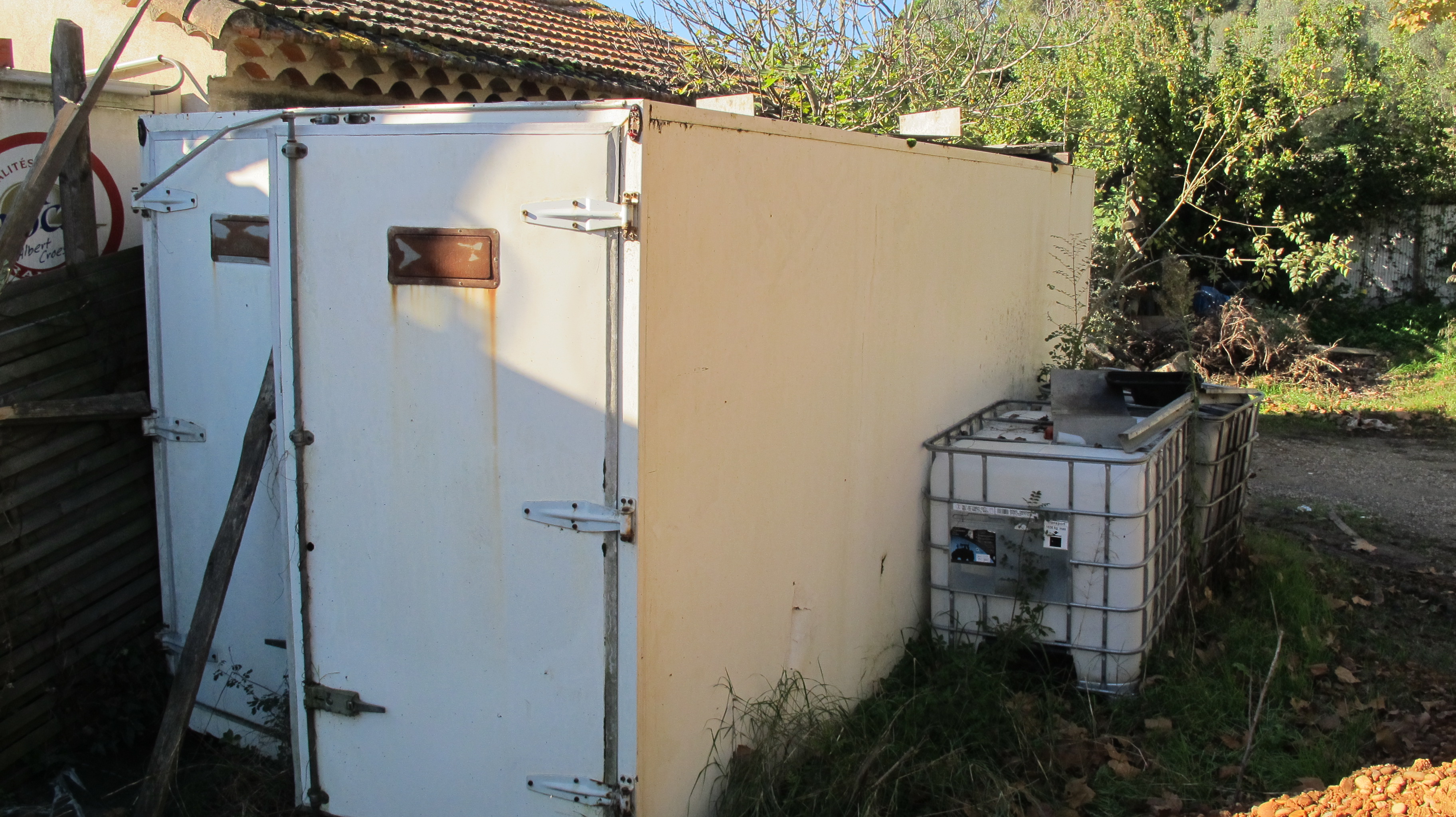

j'ai trouvé par chance une caisse frigo de 1984 (plus vieille que moi!) à coté de la ou je bricole le camion, dans un piteux état certe mais bon c'est mieux que rien!
j'ai trouvé par chance une caisse frigo de 1984 (plus vieille que moi!) à coté de la ou je bricole le camion, dans un piteux état certe mais bon c'est mieux que rien!
remplie de moisi, de merdes et de rats...
remplie de moisi, de merdes et de rats...
et vendue avec un figuier!
et vendue avec un figuier!
Avatar du membre
Bernard28
Plongeur
Plongeur
Reactions :
Messages : 35
Enregistré le : 21 avr. 2012 12:53

Re: préparation 80.17 pour octobre

Message par Bernard28 »

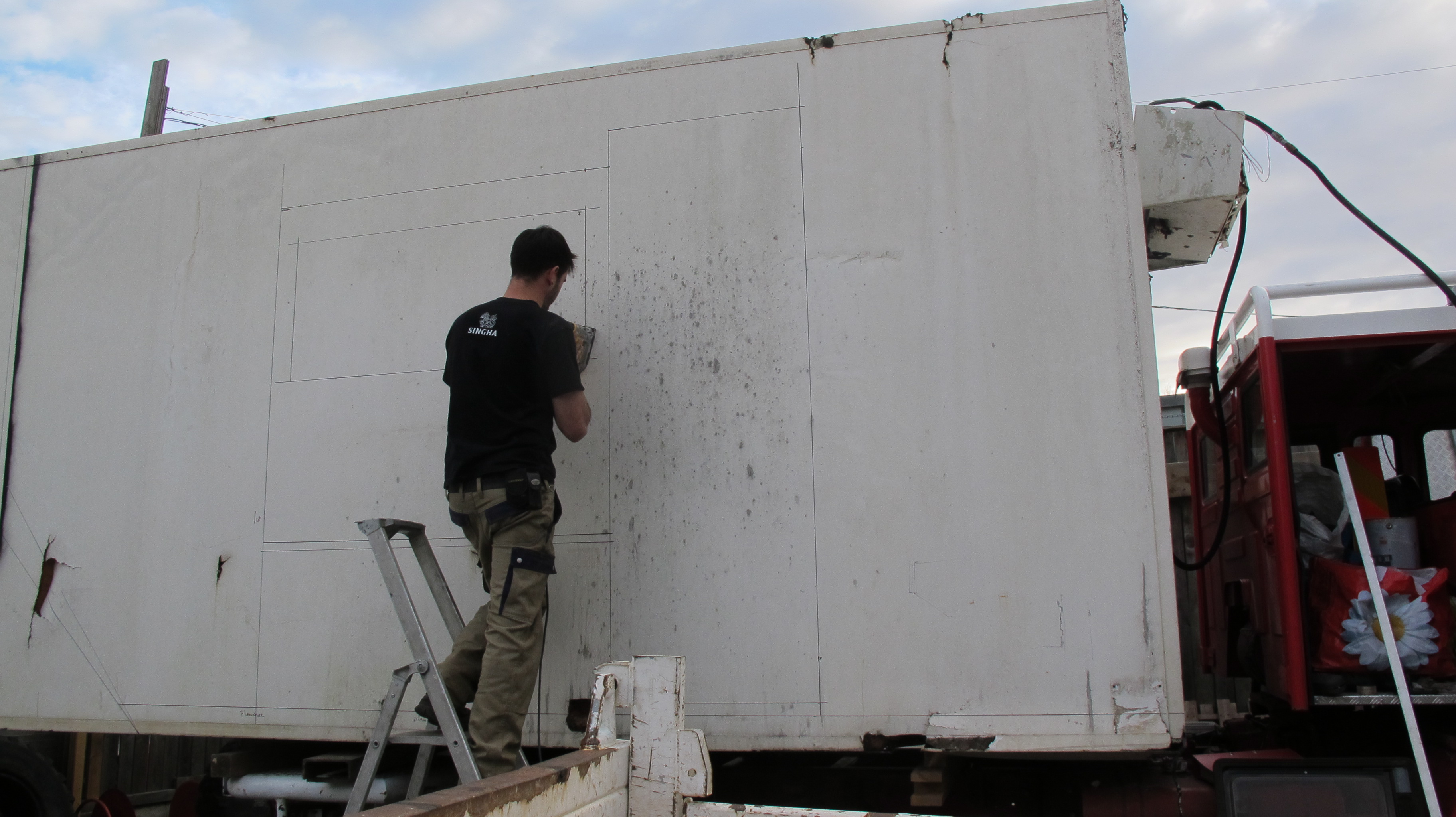

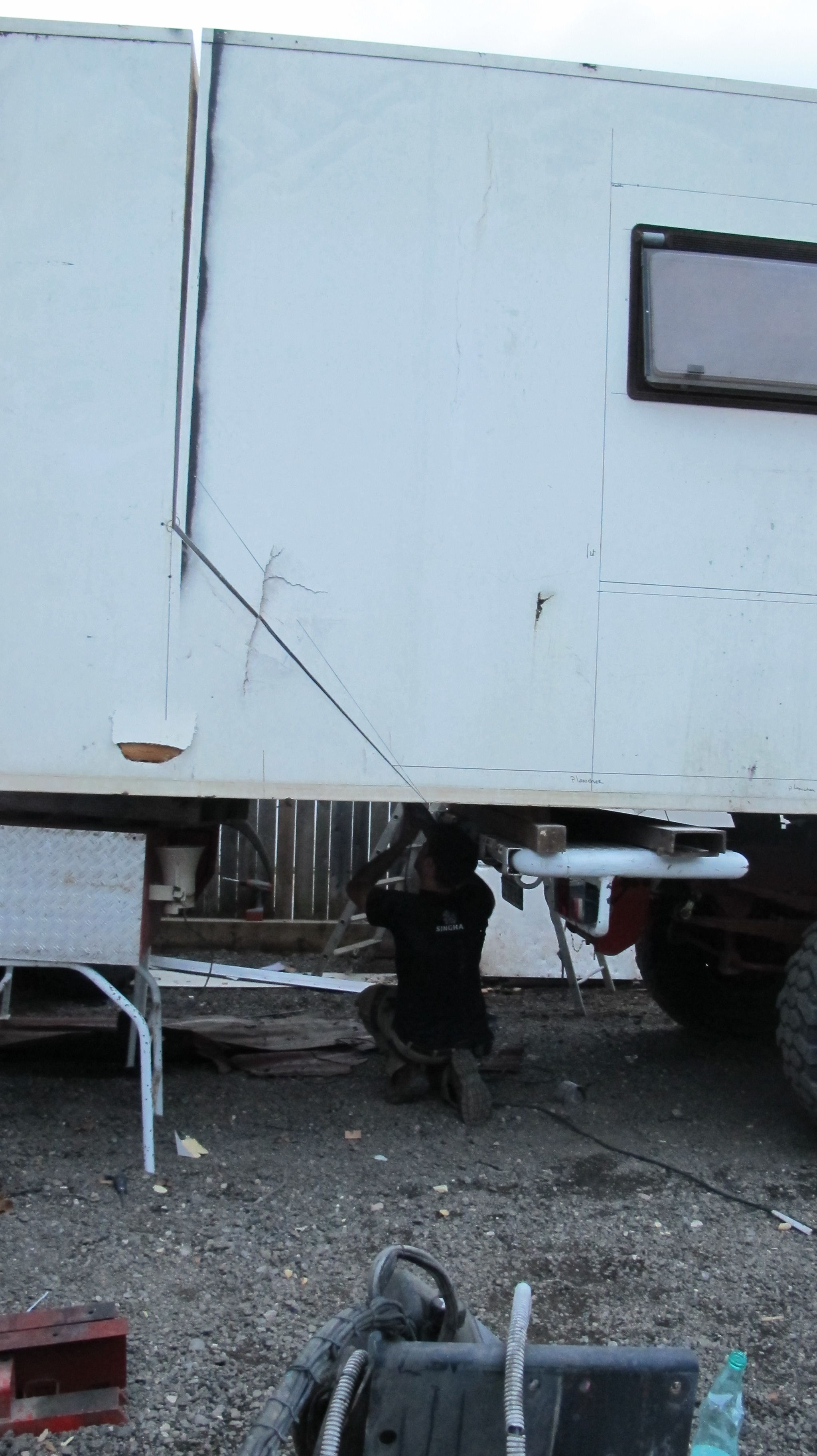

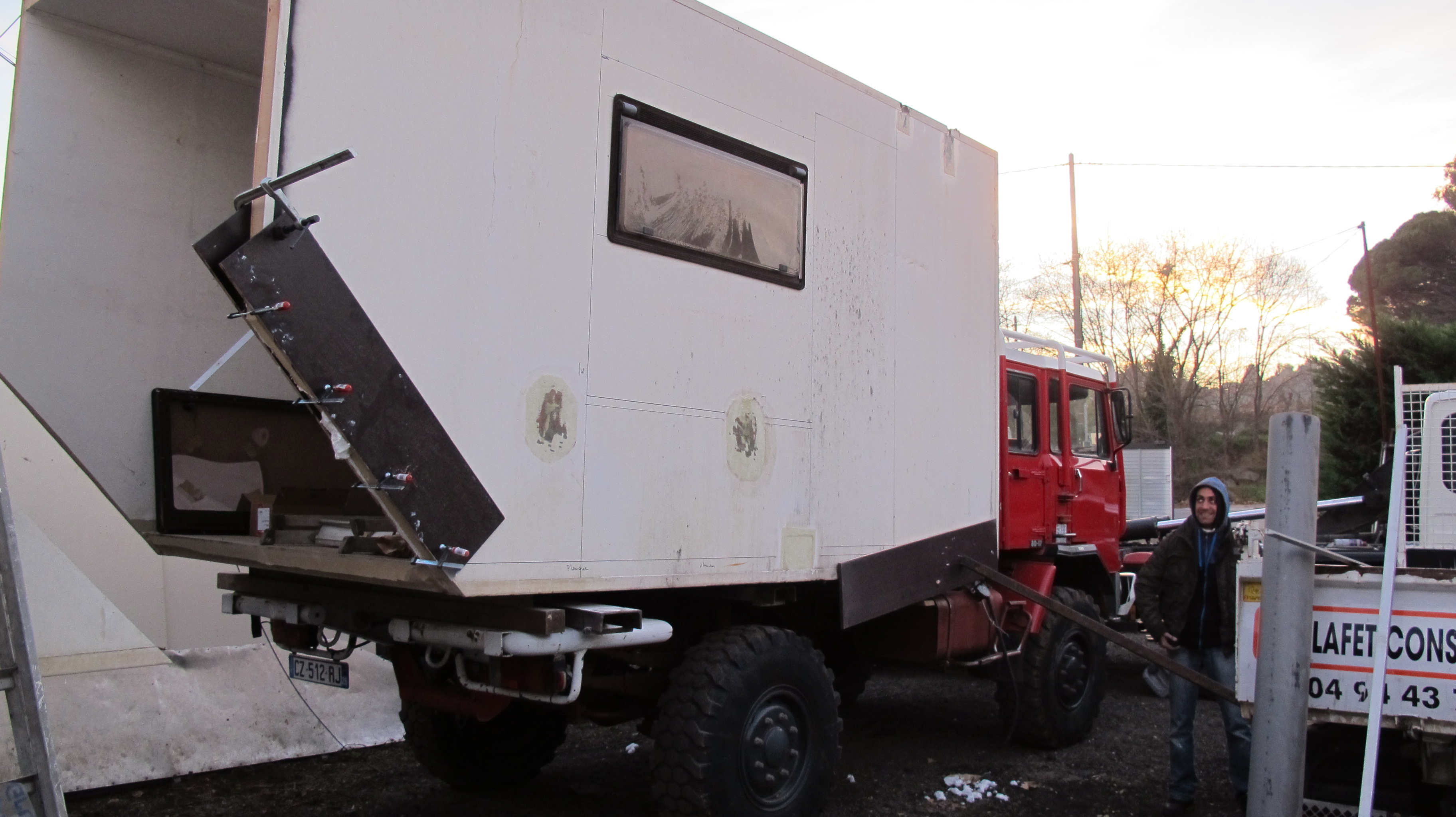

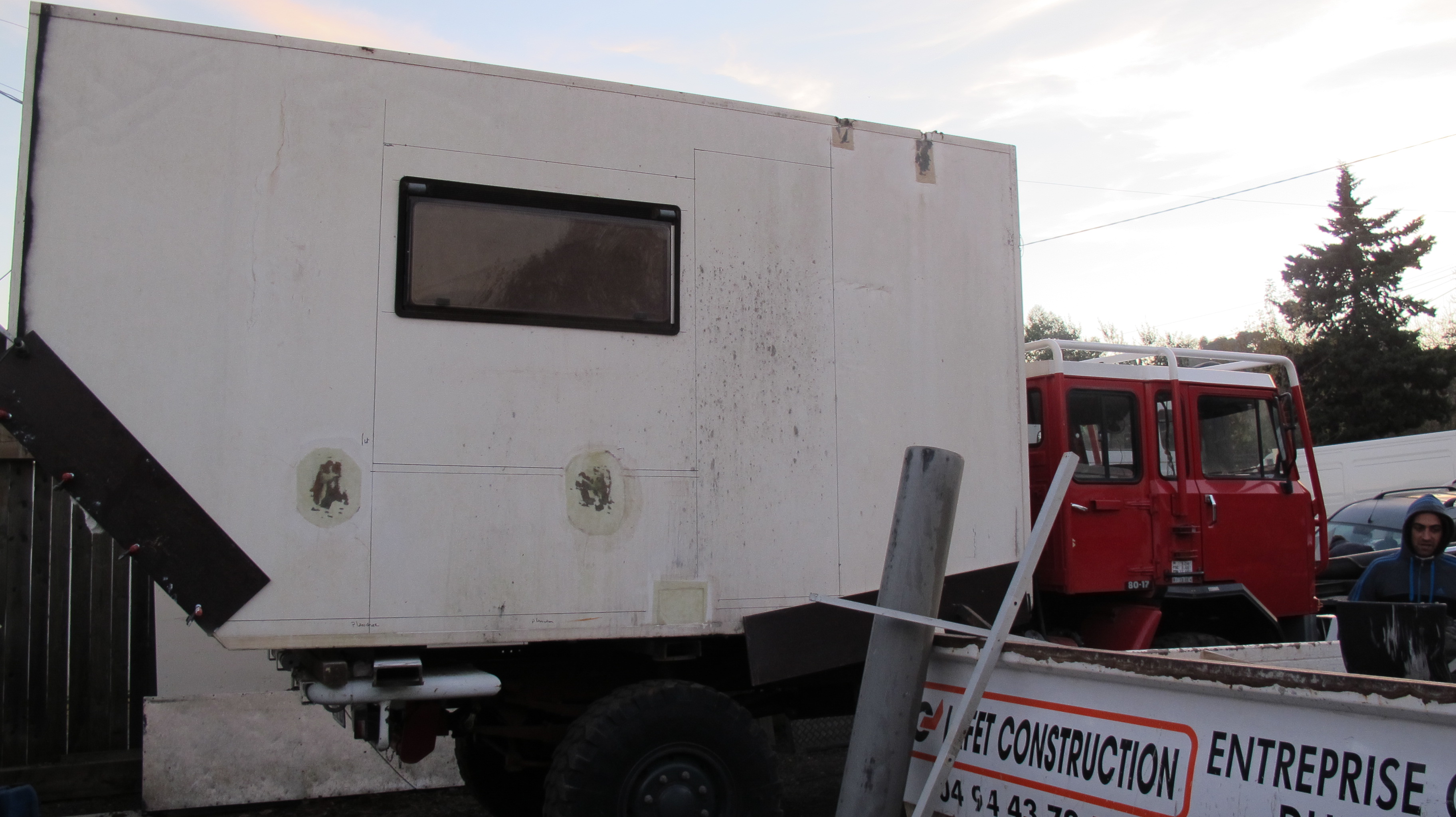

cure de jouvence pour la caisse!

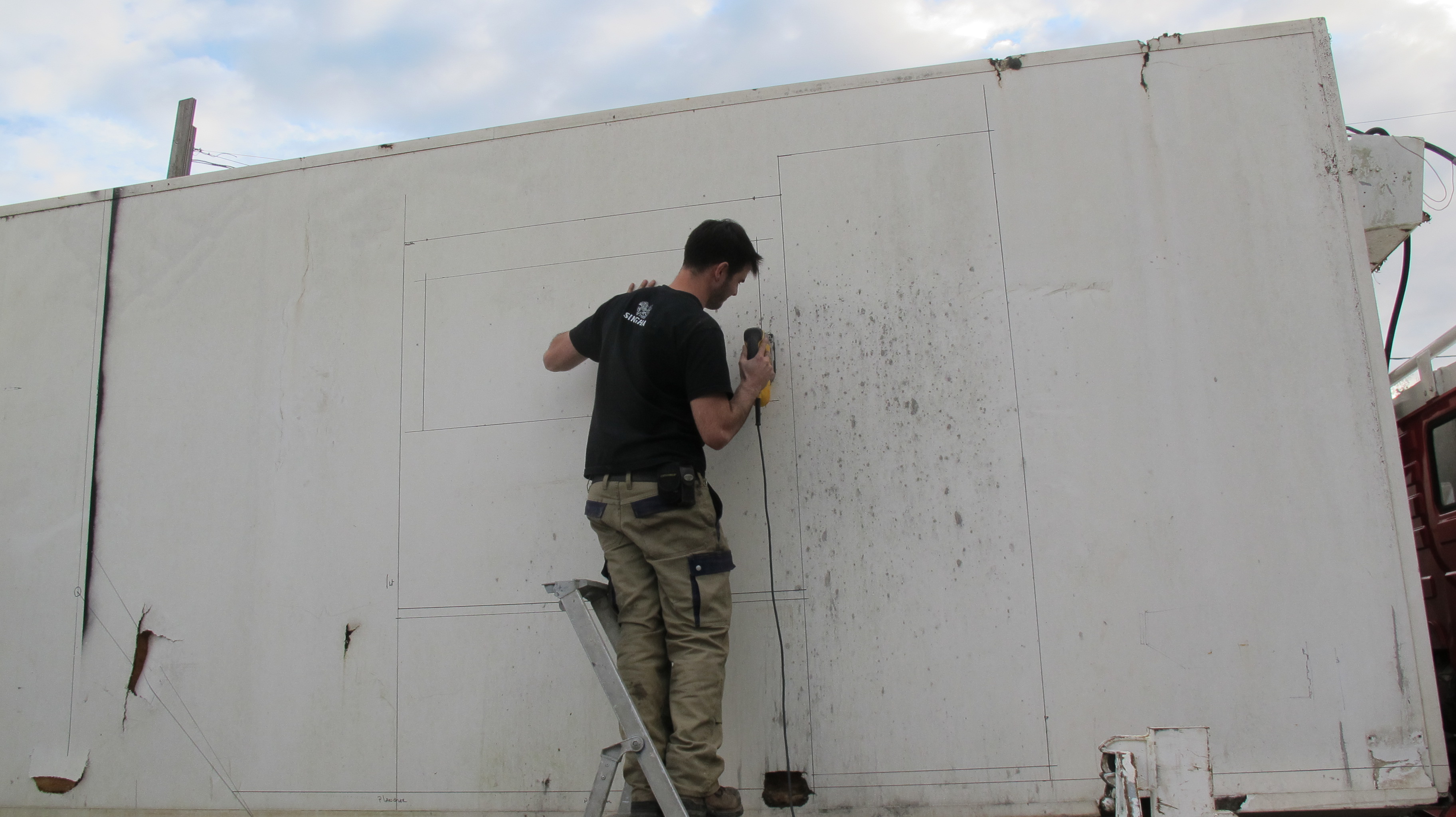

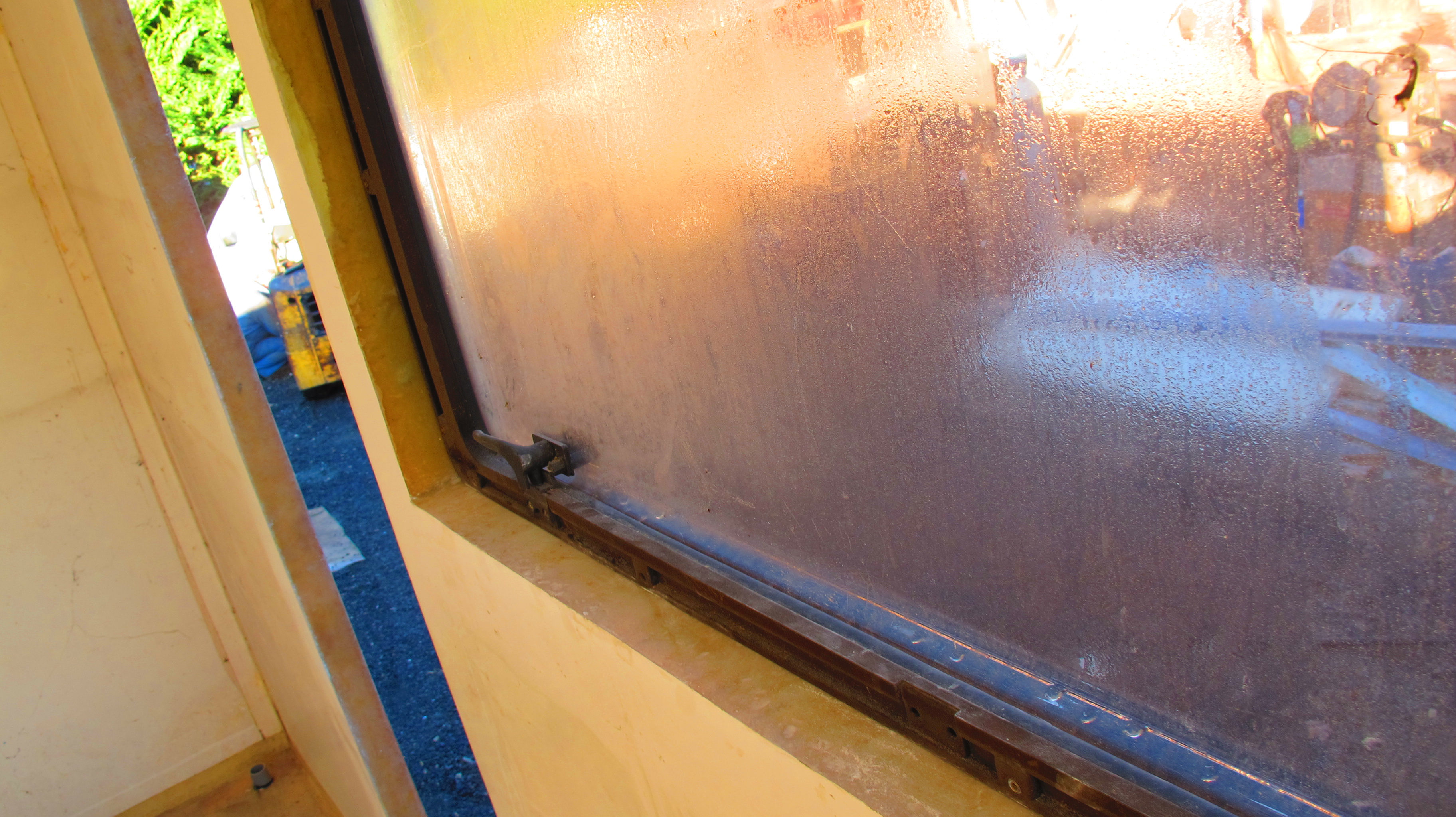

fenetre qui va bien
fenetre qui va bien
ça c'étatit pas le moment le plus agréable, j'ai encore de la resine dans les yeux un mois après
ça c'étatit pas le moment le plus agréable, j'ai encore de la resine dans les yeux un mois après

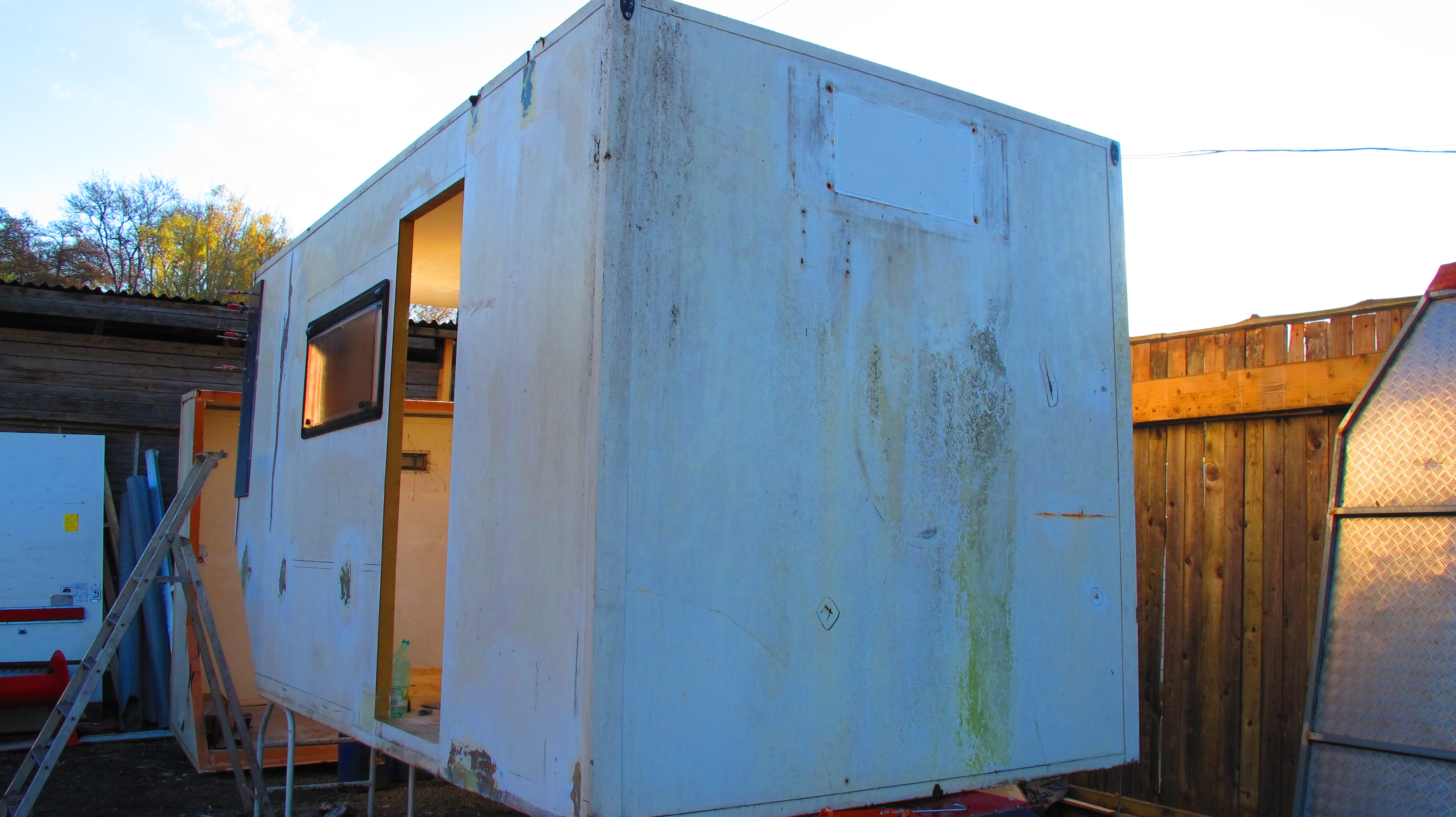

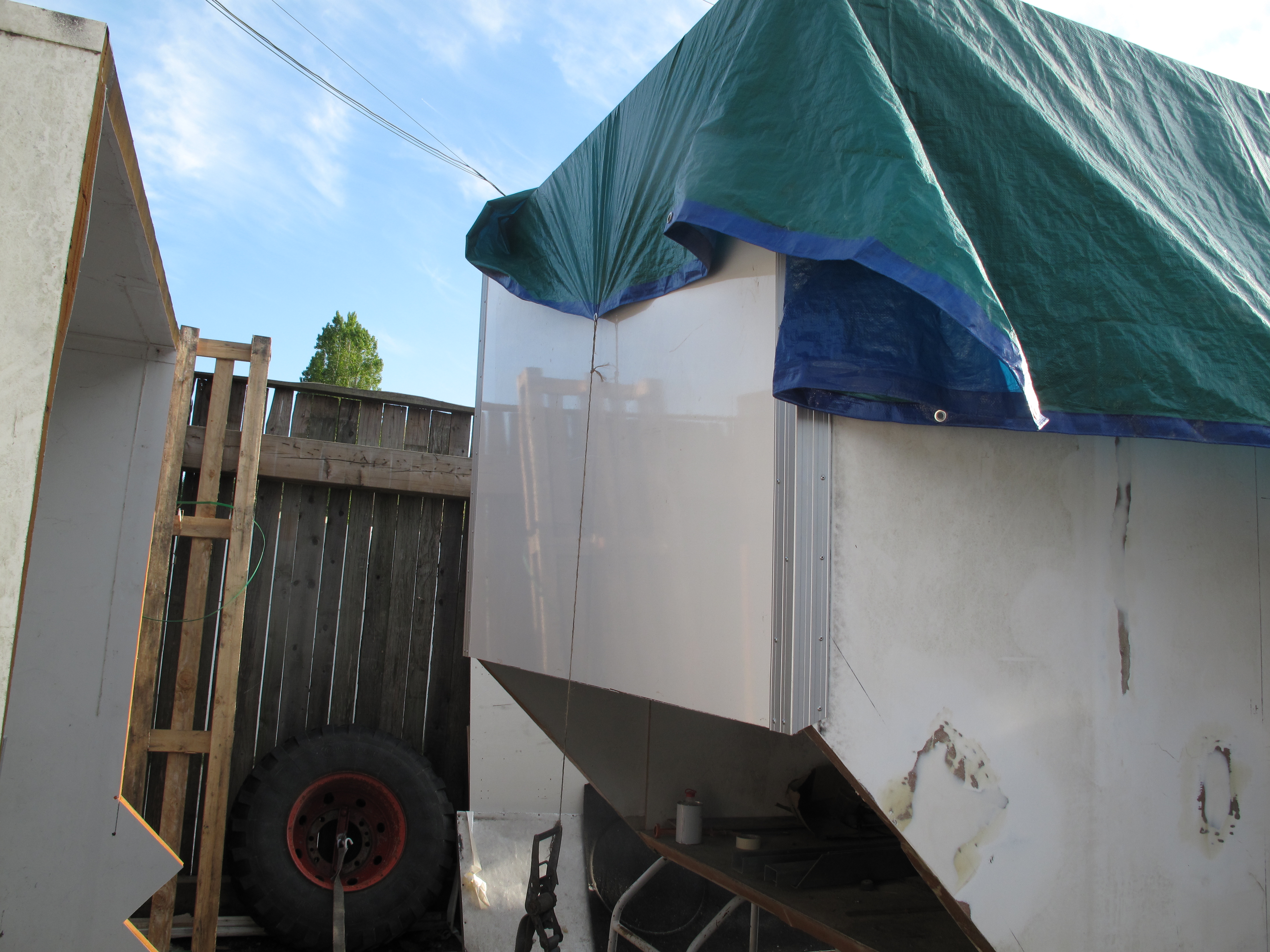

enfin coupée!
enfin coupée!

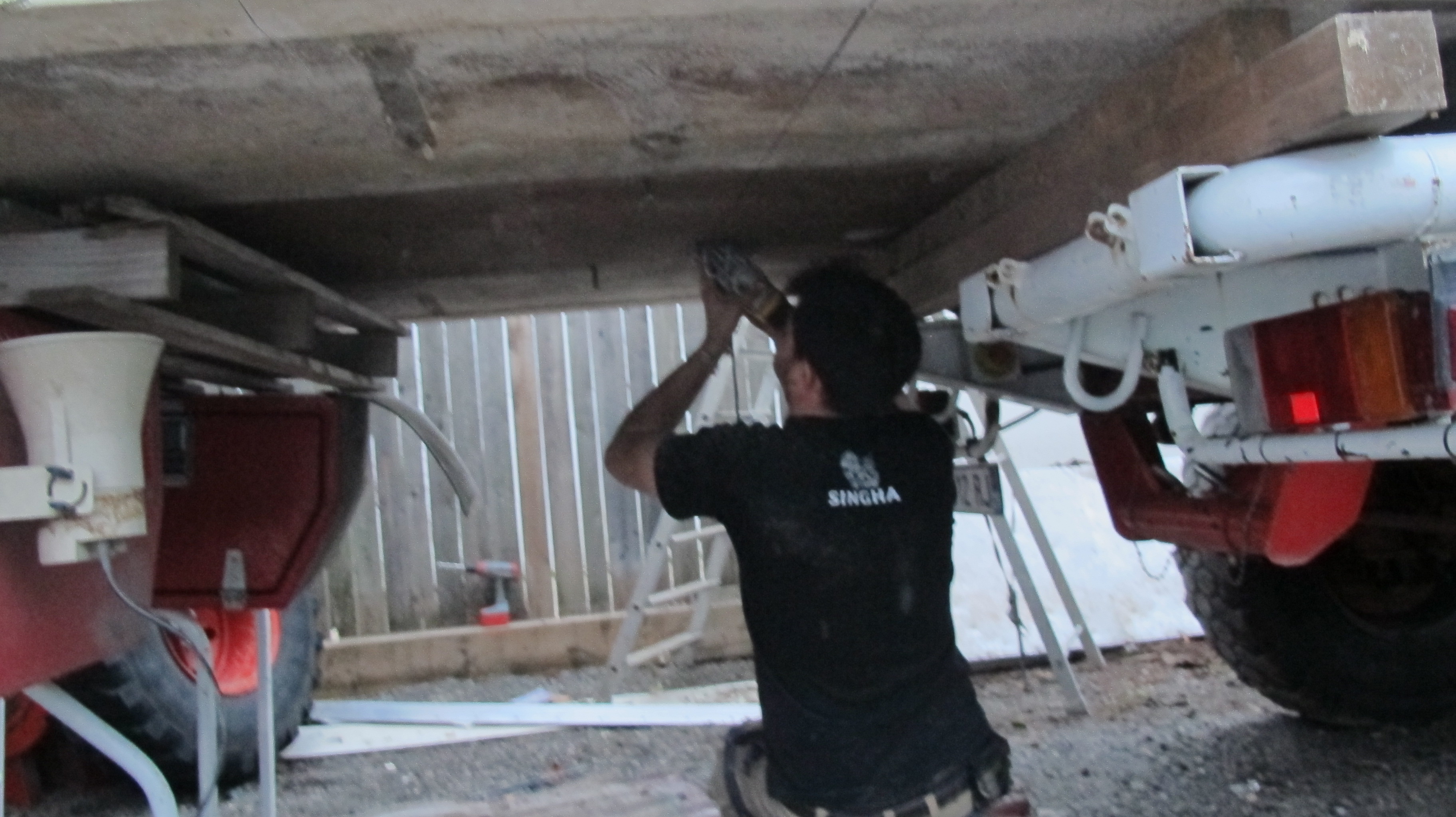

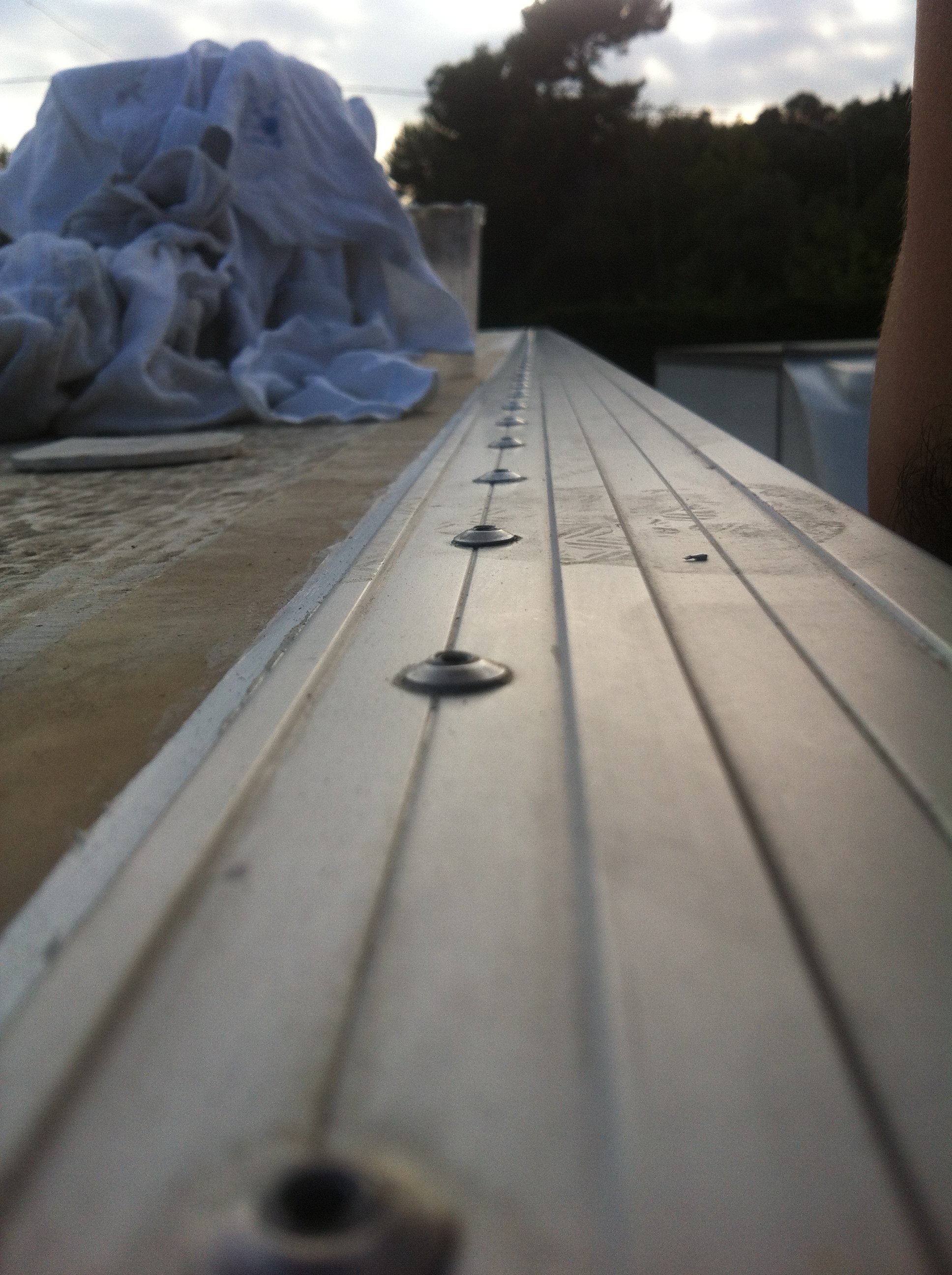

un peu de fibre de verre...
un peu de fibre de verre...

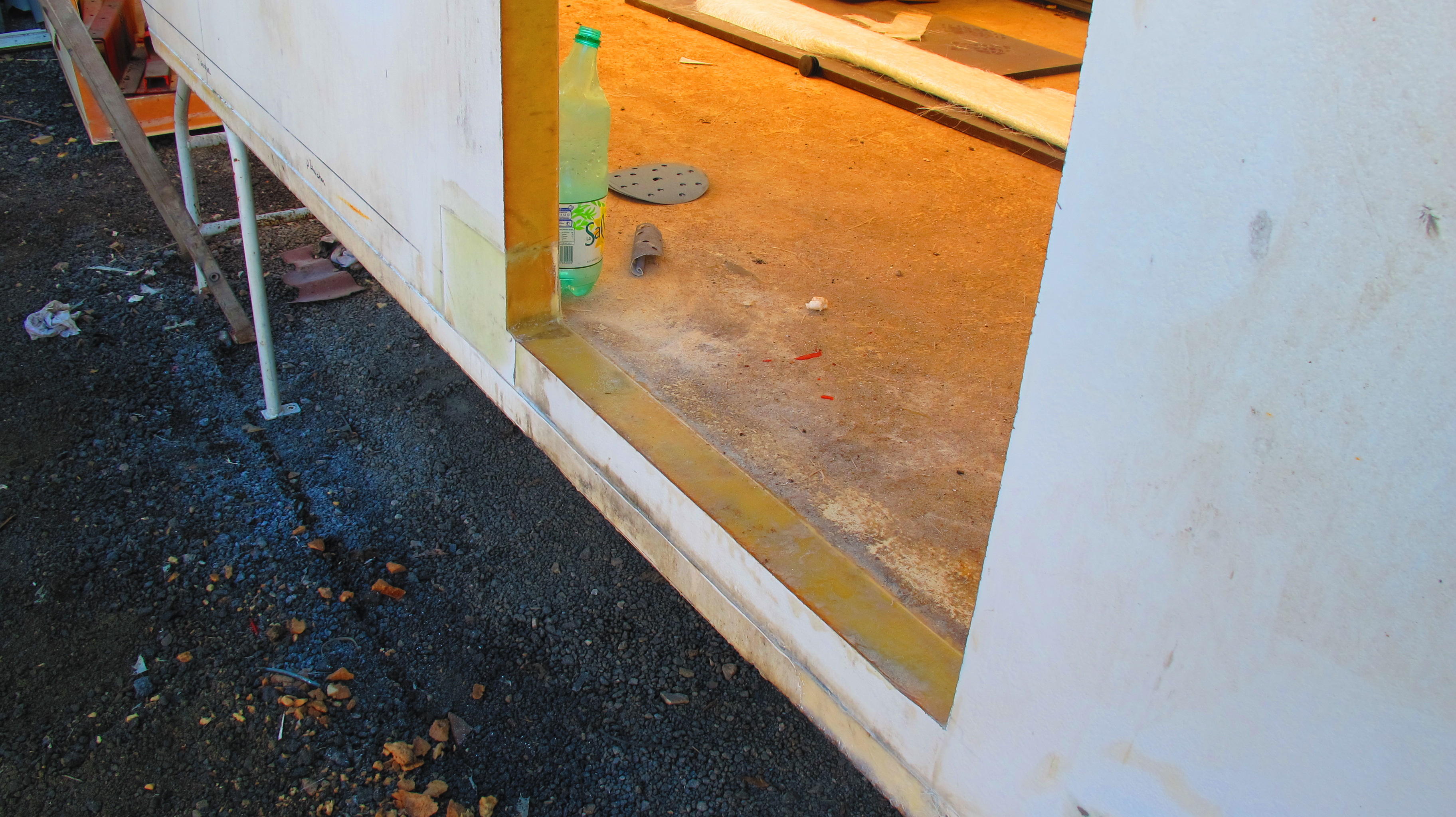

dans le cadre de porte...
dans le cadre de porte...
et la fenetre
et la fenetre

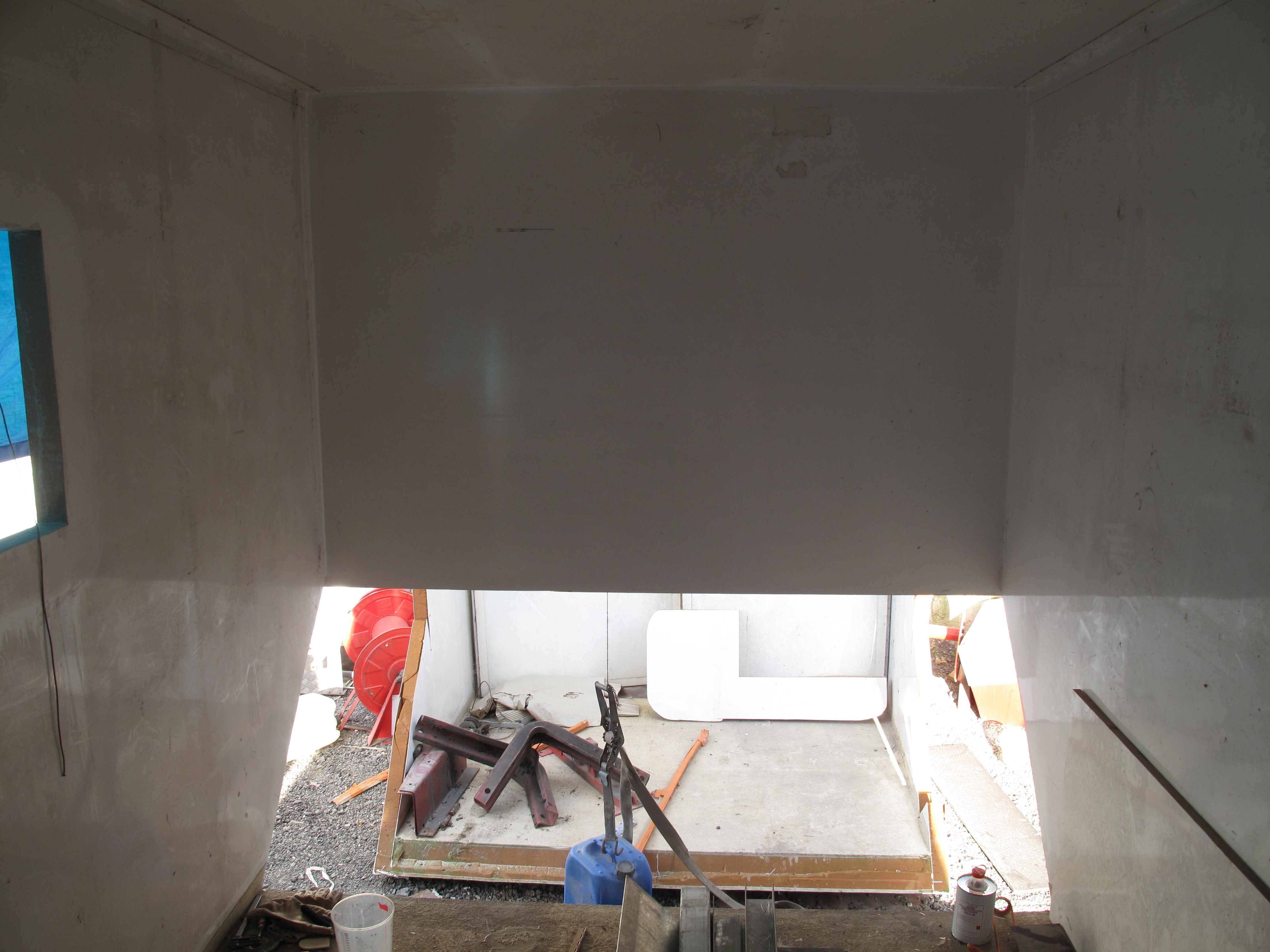

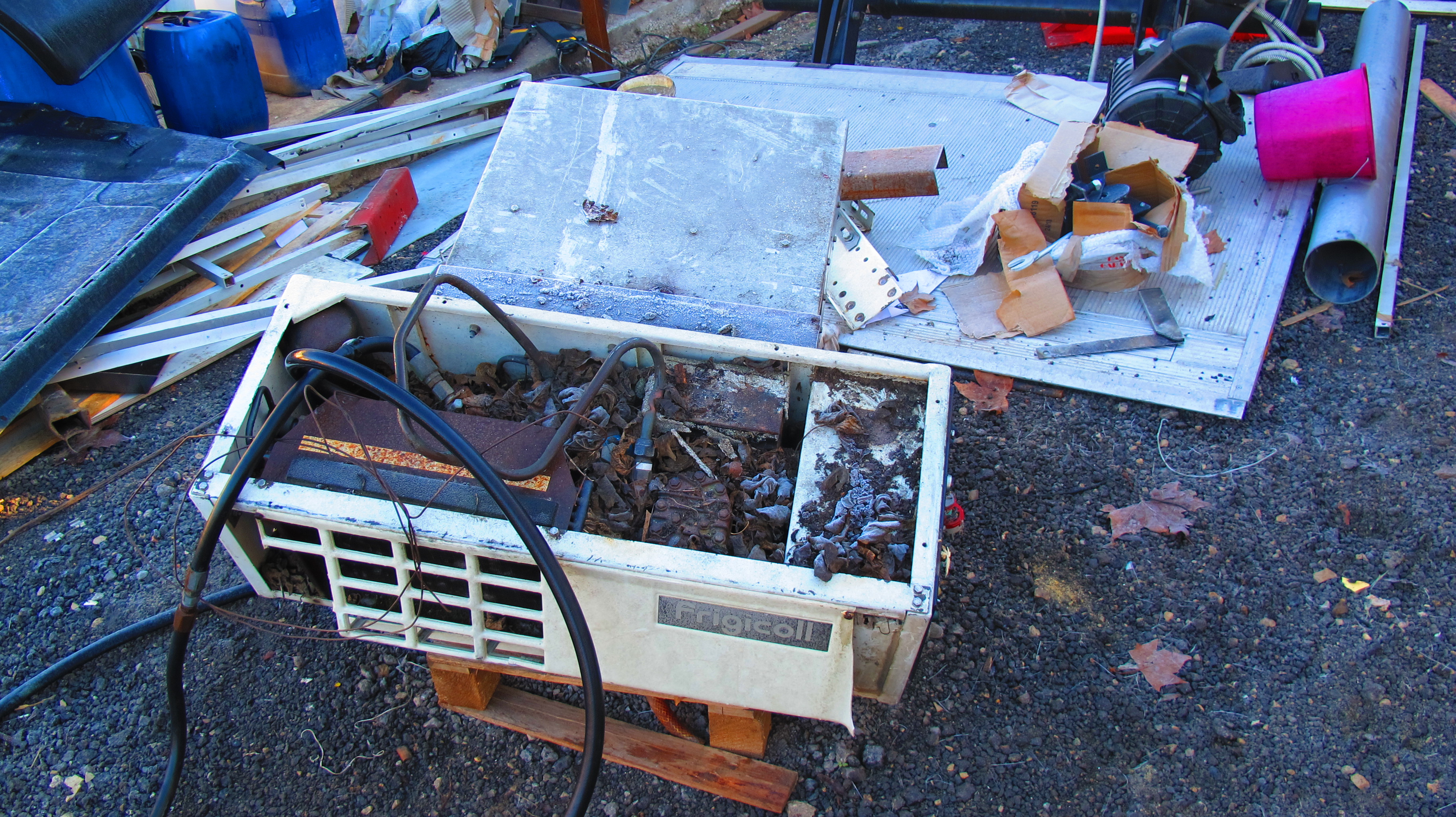

le groupe froid une fois tombé
le groupe froid une fois tombé

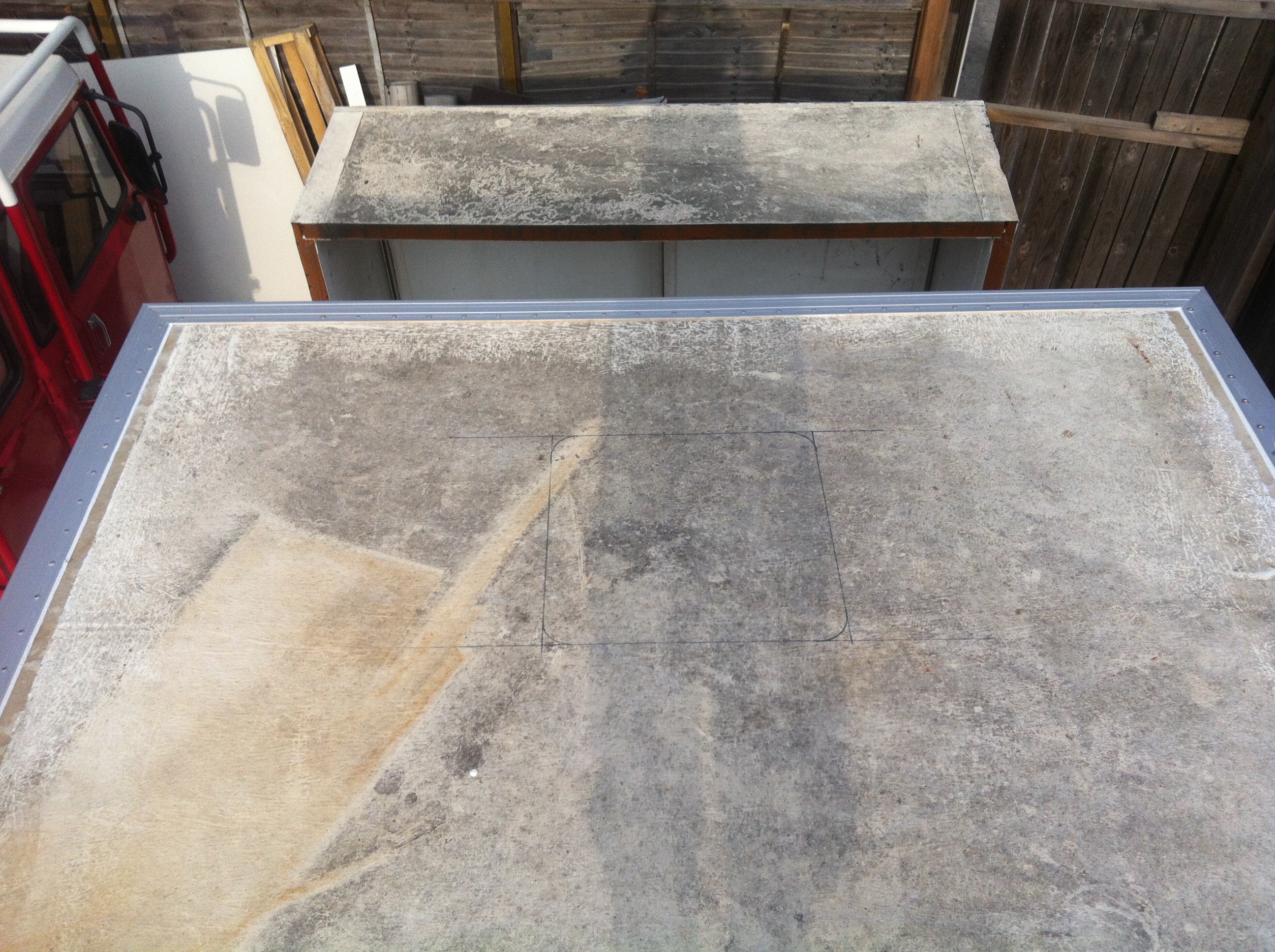

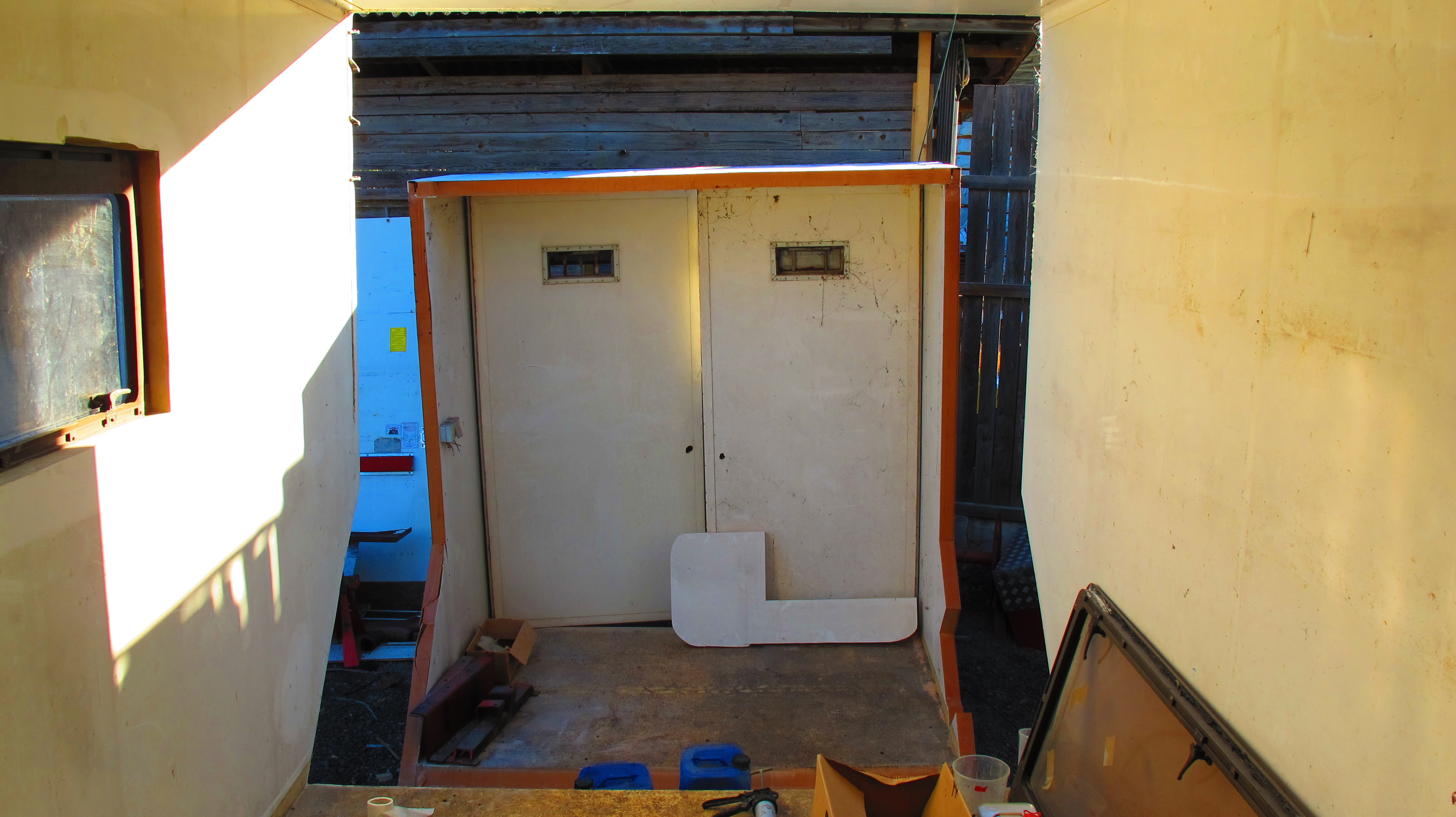

et rebouchage du trou!
et rebouchage du trou!

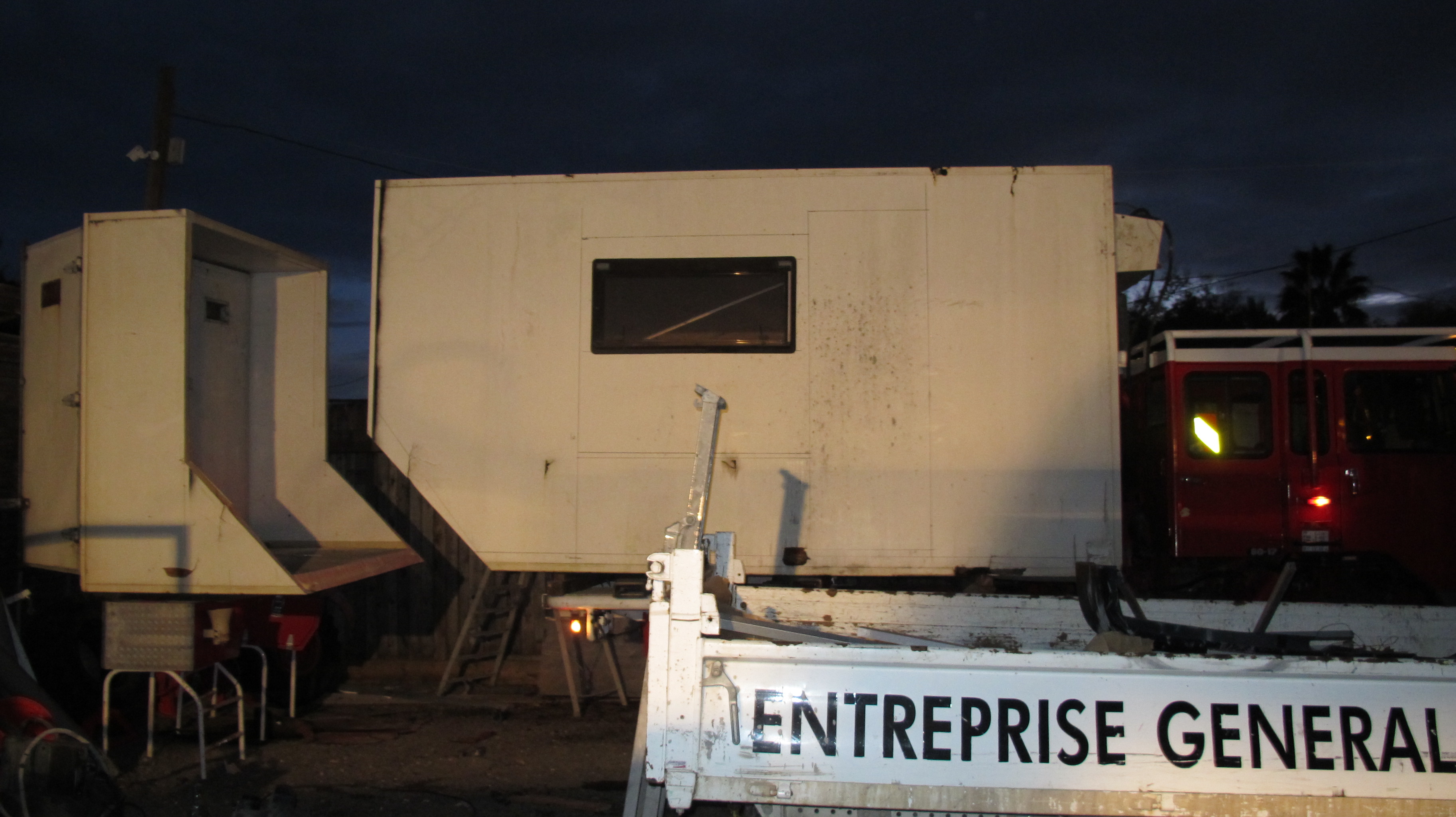

vue de la chutte
vue de la chutte
Avatar du membre
nh3
Dans ma demeure.
Dans ma demeure.
Reactions :
Messages : 1130
Enregistré le : 18 juil. 2010 20:01
Prénom(s) : Raphaël
Site Perso ou Pro : https://www.swisslithiumbatteries.com/

Re: préparation 80.17 pour octobre

Message par nh3 »

Bonjour.
ça me rappelle mes travaux,
Bonne continuation.
Raphael.
Avatar du membre
Bernard28
Plongeur
Plongeur
Reactions :
Messages : 35
Enregistré le : 21 avr. 2012 12:53

Re: préparation 80.17 pour octobre

Message par Bernard28 »

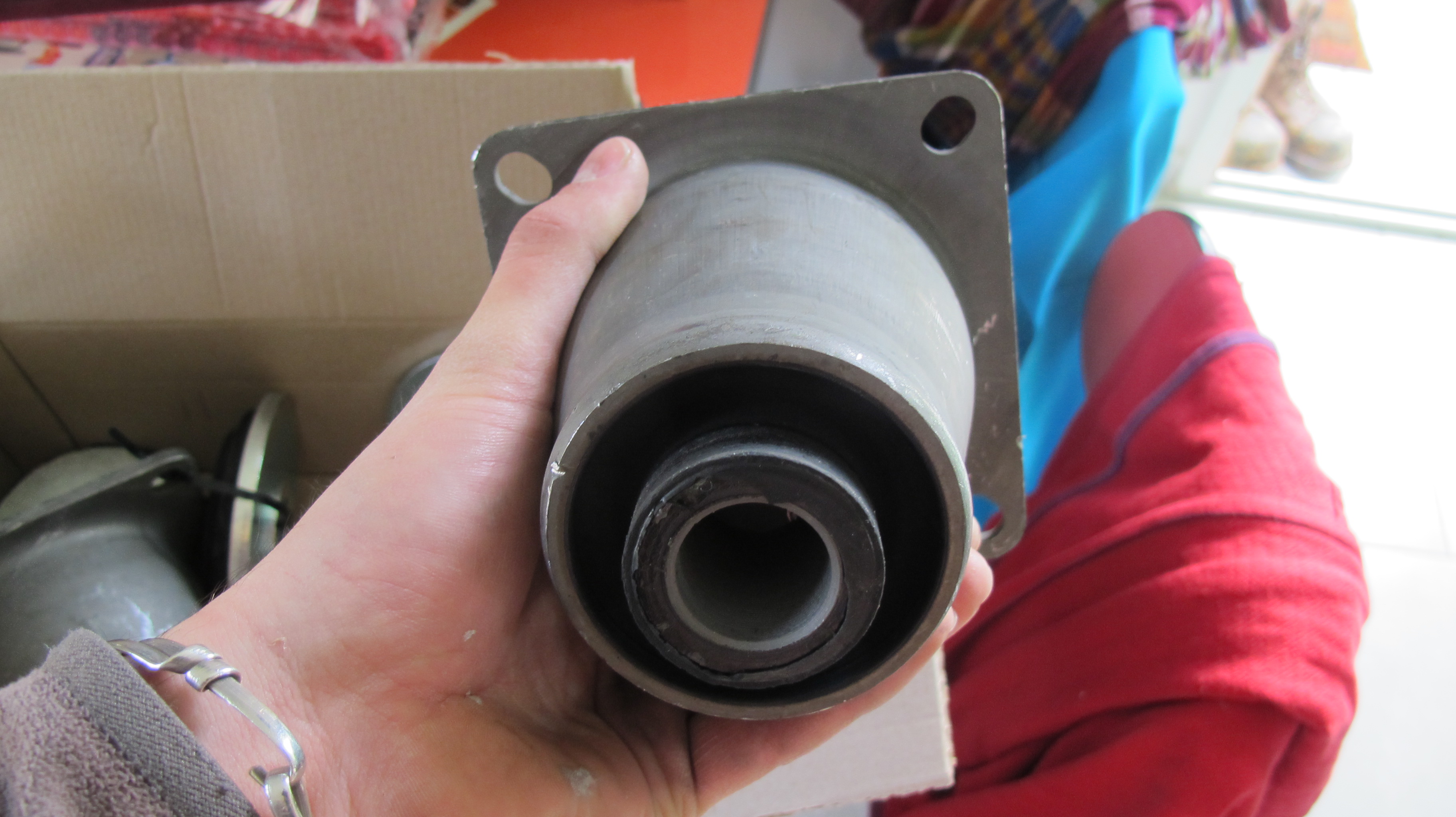

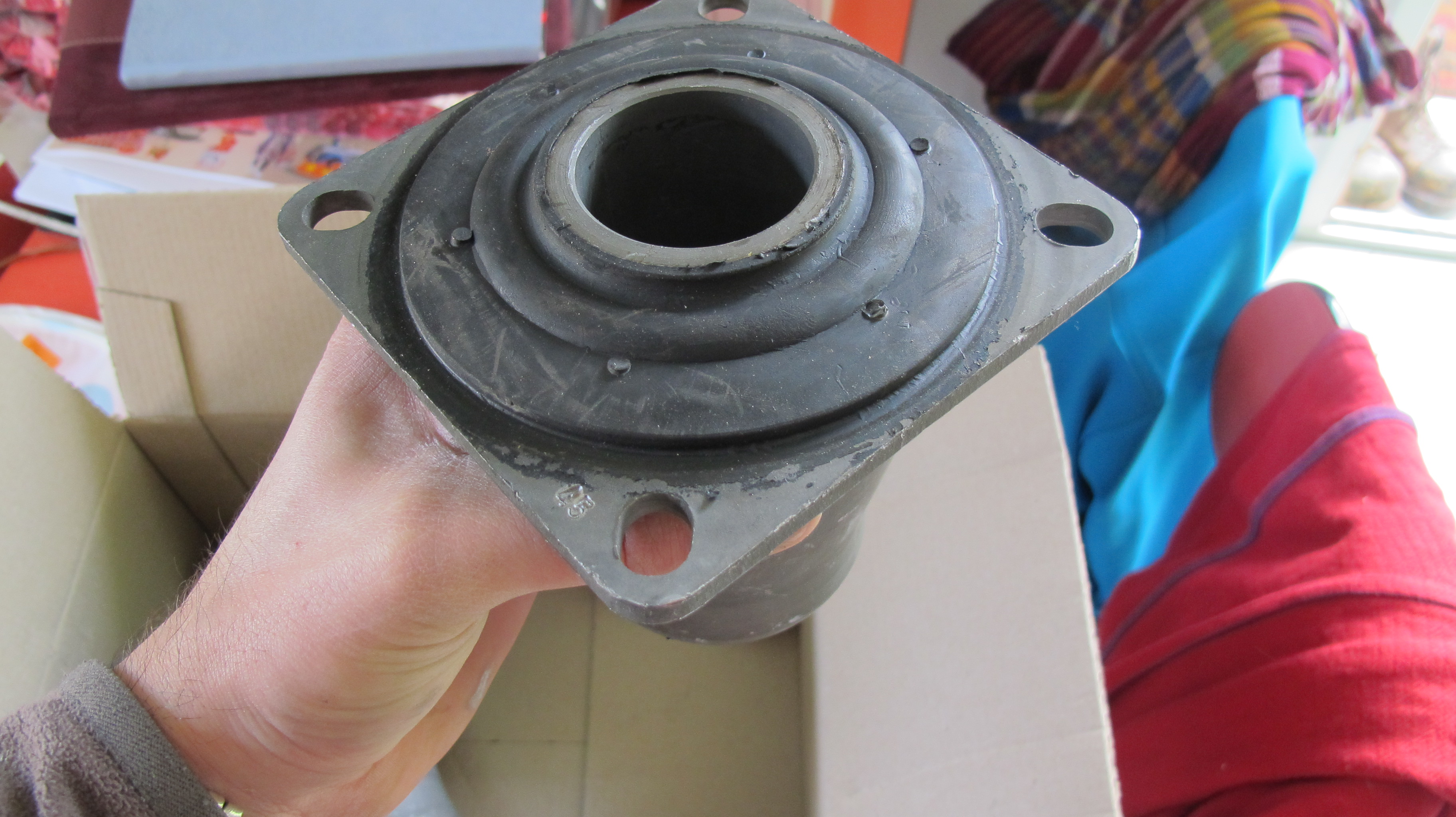

Je viens tout juste de recevoir les silent blocs pour mon système 3 points!
286 € les deux...ça pique quand même fouet
Voila pour Aujourd'hui, j'attend des pièces pour pouvoir avancer je vous tient au courant de la suite!

Bonne soirée à tous
Avatar du membre
sebg61
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 3575
Enregistré le : 18 août 2010 18:49

Re: préparation 80.17 pour octobre

Message par sebg61 »

Salut,

Bienvenue sur le fofo :wink:

Bon courage pour la suite !

@+

Seb
Avatar du membre
B110DIVER
Reactions :

Re: préparation 80.17 pour octobre

Message par B110DIVER »

Salut

welcome on board... Trés bon choix.

j ai 2 questions?

Pourquoi t'as pas utiliser les silents blocs de la citerne??

Est ce que tu pourrais me faire un détail de ton filtre STP. Dessus et des 2 cotés??

Merci pour tout

A plouche

Guillaume
Avatar du membre
Bernard-52
Hi-Lift...
Hi-Lift...
Reactions :
Messages : 1844
Enregistré le : 17 nov. 2007 00:18
Prénom(s) : Bernard
Blog : http://landroamer.blogspot.ch/

Re: préparation 80.17 pour octobre

Message par Bernard-52 »

Bonjour,

Bravo, voilà un projet bien mené !

Bonne continuation.

Bernard-52 !!!
L'Afrique en Land Rover Serie III avant un Tour du Monde en Land Roamer !
http://landroamer.blogspot.ch/


Avatar du membre
traban61
Moi j'aime bien !
Moi j'aime bien !
Reactions :
Messages : 756
Enregistré le : 28 sept. 2009 22:40

Re: préparation 80.17 pour octobre

Message par traban61 »

salut Bernard et bienvenue :D
là , je vois que ça traine pas :shock:

Si tu comptes le passer aux mines pour l' homologation , as tu vérifié ton porte à faux arrière sur ton barré rouge ?

Pense que tu as la (s) roue de secours à ranger , n' espère la mettre sur le toit de la cabine du camion , c est pas une bonne idée , a moins de renforçer le plancher sous le siège passager (l endroit où la poussée du vérin se fait ) ... et même, ça risque de détériorer ta cabine ; de plus , tu vas avoir trop de poids sur l avant , c'est pas bon !
tu vas être obligé de lester l arrière . n'espère pas tricher avec les réservoirs d' eau , cela ne sera pas suffisant

C'est pas un peu haut comme caisse ?.... encore que le 80.17 ça des bonnes reprises ! 8)
Si ta caisse n' est pas trop lourde ... as tu mesuré la hauteur ?, je sais pas comment tu vas faire pour ton faux châssis , ça risque de te remonter encore la caisse

Attention au roulis qui peut s'amplifier avec ton système sur silen bloc
Tu as le même système d articulation que sur le mien , donc , ça se tord bien dans les croisements de ponts !
Pense à laisser quand même une bonne marge entre la cabine et la caisse , fait un essai si ça touche pas entre la partie haute de la cab et la caisse .
pense que si tu gardes ton par choc arriere , je suppose qu il est monté en fixe , cela risque de posé un problème avec ta caisse qui sera , elle , en bascule

la répartition de charge est trés importante

en tout cas bon choix pour le camion , construire son camper n est pas une mince affaire :wink:
tu n' as pas fini de gamberger :D , e
bon courage pour la suite
cordialement
lolo
STF
Récolteur
Récolteur
Reactions :
Messages : 1418
Enregistré le : 03 mars 2007 21:38

Re: préparation 80.17 pour octobre

Message par STF »

Bernard28 a écrit : IMG_5586.JPG
ça c'étatit pas le moment le plus agréable, j'ai encore de la resine dans les yeux un mois après
Pour éviter ça et pour la suite du chantier, je te recommande trés fortement d'avoir 2 masques: 1 sur les yeux, type masque de ski, pour les projections qui arrivent beaucoup + vite qu'on ne le crois.
Et selon, un autre sur le nez pour ne pas "bouffer" trop de saletés, le PU est une belle merde en soit, pratique, isolant, mais pas bon du tout, les échardes de fibres, c'est pas mal non plus (des fois juste un tissu, ça fait déjà beaucoup)
Cet Automne, j'ai fini aux urgences ophtalmo pour de la limaille collée dans l'oeil, t'imagine (peut-être) pas comme c'est chiant les yeux qui font "mal" (je parle bien de douleur, pas d'irritation) c'est comme les dents, tu ne peux rien faire.. si, aller te faire meuler l'oeil à l'hosto pour faire enlever tout ça.. à éviter :twisted:

Bonne continuation, t'es bien lancé :D
J'voulais un LT 4x4 (1° génération) mais faut le PL, donc pour le moment rien.... Du nouveau: Je passe le PL en ce moment, mais au final je prendrais plus gros..
Avatar du membre
Bernard28
Plongeur
Plongeur
Reactions :
Messages : 35
Enregistré le : 21 avr. 2012 12:53

Re: préparation 80.17 pour octobre

Message par Bernard28 »

Salut à tous, Lolo comment ça va depuis qu'on s'est eu? :wink: ton aide m'a été précieuse, la preuve! :thanks:


Merci pour vos conseils dont je suis bien sur preneur, alors pour repondre un peu aux questions:

Les silents blocs de la cuve étaient complètement gripés j'ai du les remplacer à contre coeur :(

effectivement la caisse est un peu haute (2m30) mais j'en cherchait depuis des mois, quand j'ai trouvé celle ci à 50m (vraiment!) de la ou je bosse sur la camion, j'ai pas hésité longtemps. Heureusement elle est très légère, on verra pour le ballant au pire je ferai un système comme George mais si je peux éviter tant mieux. Tu as raison le faux châssis va réhausser la caisse mais comme j'y insere un escalier glissière j'ai pas trop le choix.
Après, je destine le camion à des virées de type dune et stèpe en famille (la petite viens d'avoir 2 mois) plus qu'à des sentiers boueux donc c'est sur que niveau franchissement je serais forcement limité avec une caisse pareille mais en rapport baroudeur/confort intérieur ça devrait être pas trop mal.
d'ou Lolo le deuxième iveco nu pour les chemins boueux :lol: je viens de comprendre

Pour la répartion des charges, porte à faux etc, j'ai la chance d'avoir un pote carrossier poid lourd qui bosse pour Iveco! on à vu ensemble avec mon plan d'aménagement tout ce qu'on pouvait faire, je fais les travaux chez lui donc si j'ai un doute je lui demande et il me fera un certificat de carrossage à la fin.

J'avais dans l'idée de faire un porte roue de secours un peu comme celui du orange de Robert sur leboncoin, qui viendrai se caller sous la plan à 45° sans toucher la caisse bien sur.

Je prend des photos du filtre dès que j'y retourne pas de souci, il fait un temps pourris en ce moment mon mastic galère à secher :evil: par contre je me suis équipé de masque et de lunettes depuis.


Autre chose, je viens de recevoir mon devis de chez IPM Mondia.......qui sont très gentils mais mon portefeuil ne peut pas supporter ça du tout (surtout après ces satanées fêtes de noel) donc je cherche du panneau sandwich de 30 mm pour fermer ma caisse et ma porte. Sachant que je suis dans le 06 et qu'il n'y a rien ou presque ici, si quelqu'un à un plan je prend!!!


Voila n'hésitez pas à me faire part de vos idées et autre conseil, ça m'aide à avancer, bonne soirée à tous et à bientôt!! :D
Avatar du membre
MaNu42
Mangez des pommes
Mangez des pommes
Reactions :
Messages : 1242
Enregistré le : 20 déc. 2009 11:54

Re: préparation 80.17 pour octobre

Message par MaNu42 »

Bienvenu et surtout bon courage pour octobre !!!
http://www.sandrariviere.com/ Le camion tout terrain au féminin
Avatar du membre
Bernard28
Plongeur
Plongeur
Reactions :
Messages : 35
Enregistré le : 21 avr. 2012 12:53

Re: préparation 80.17 pour octobre

Message par Bernard28 »

Bonjour à tous,

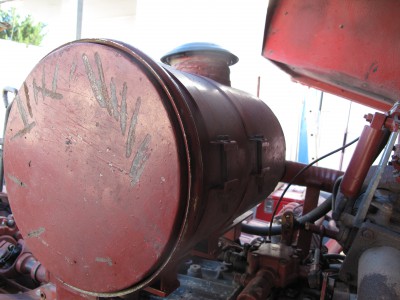

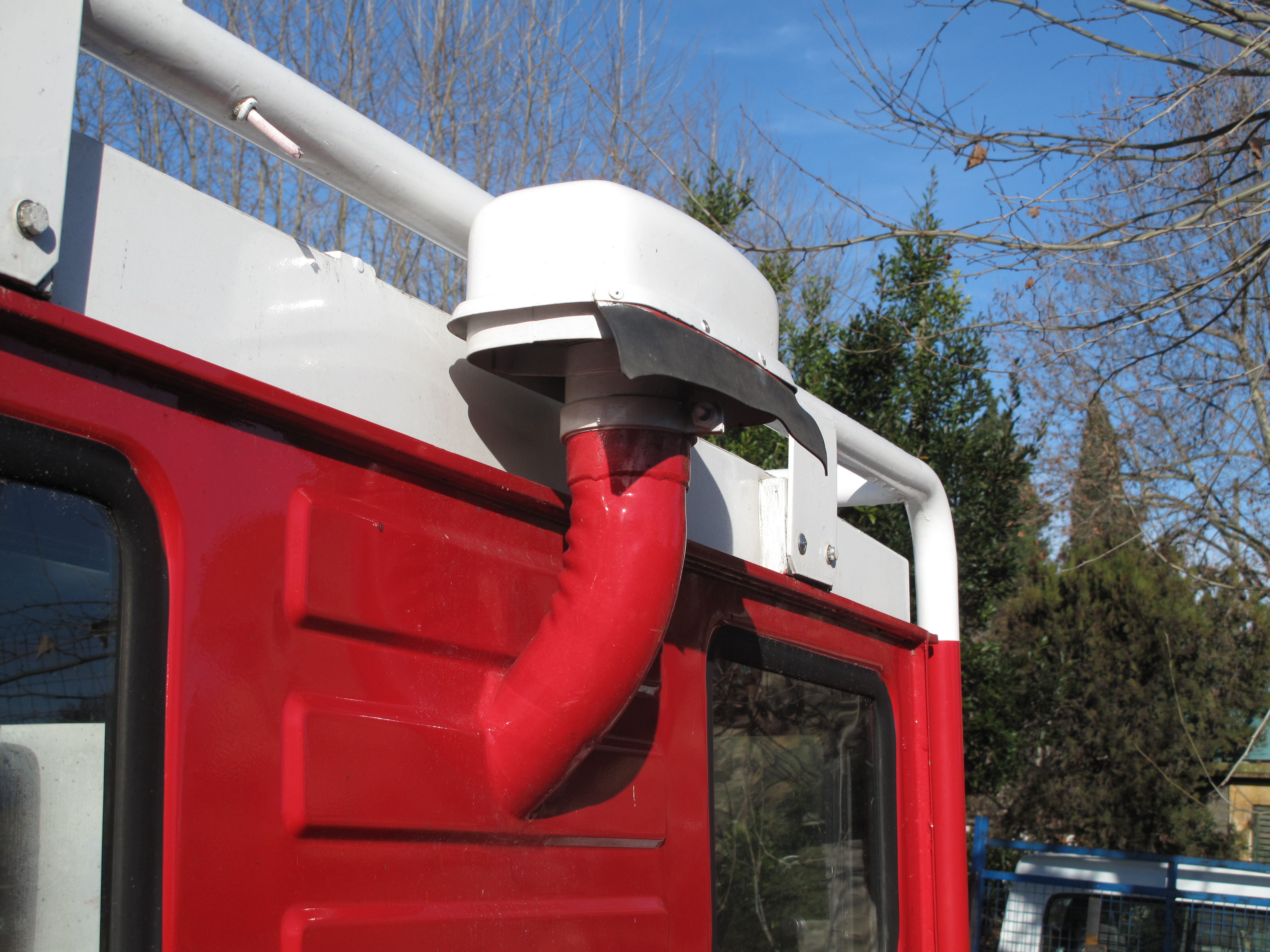

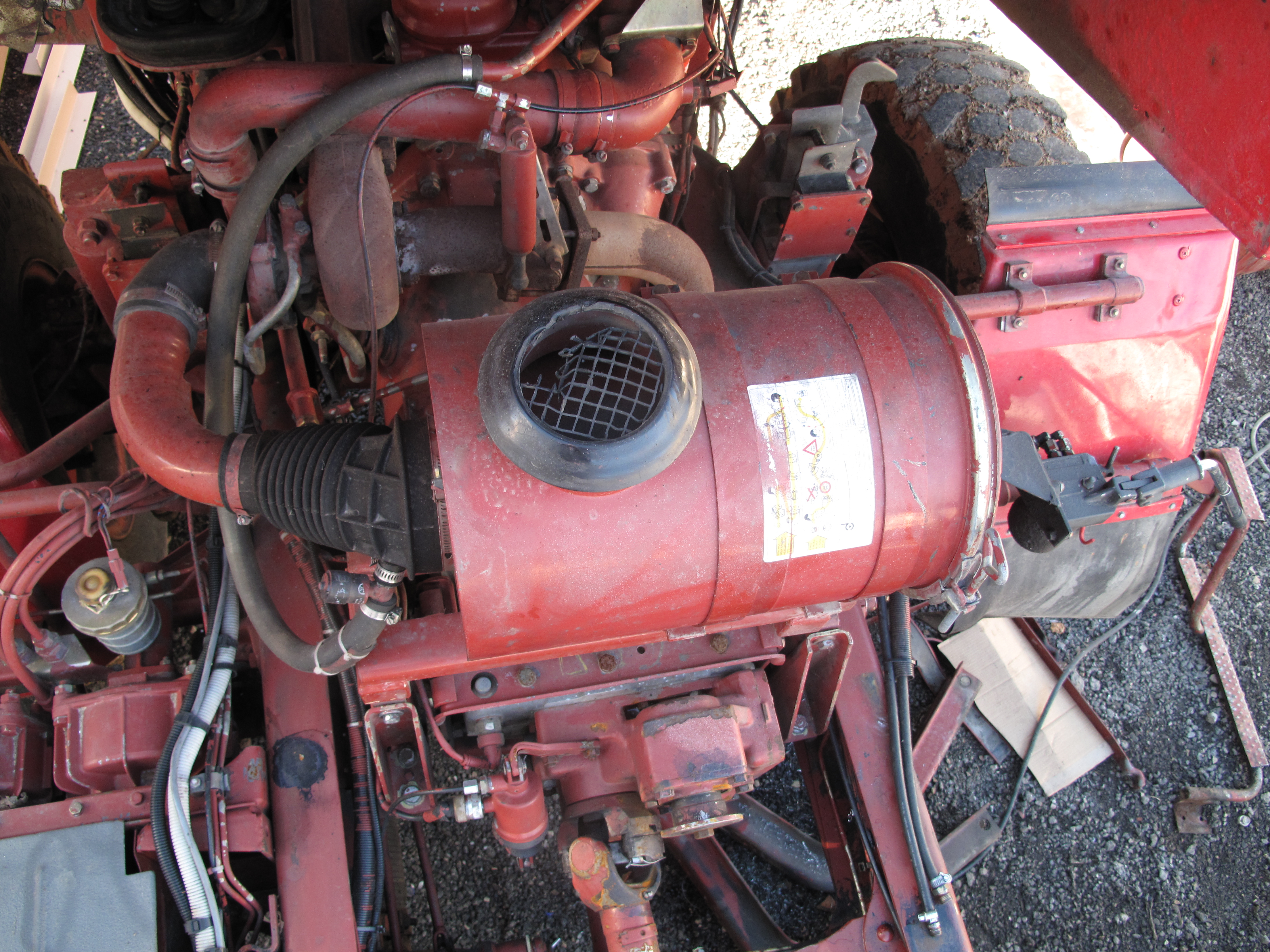

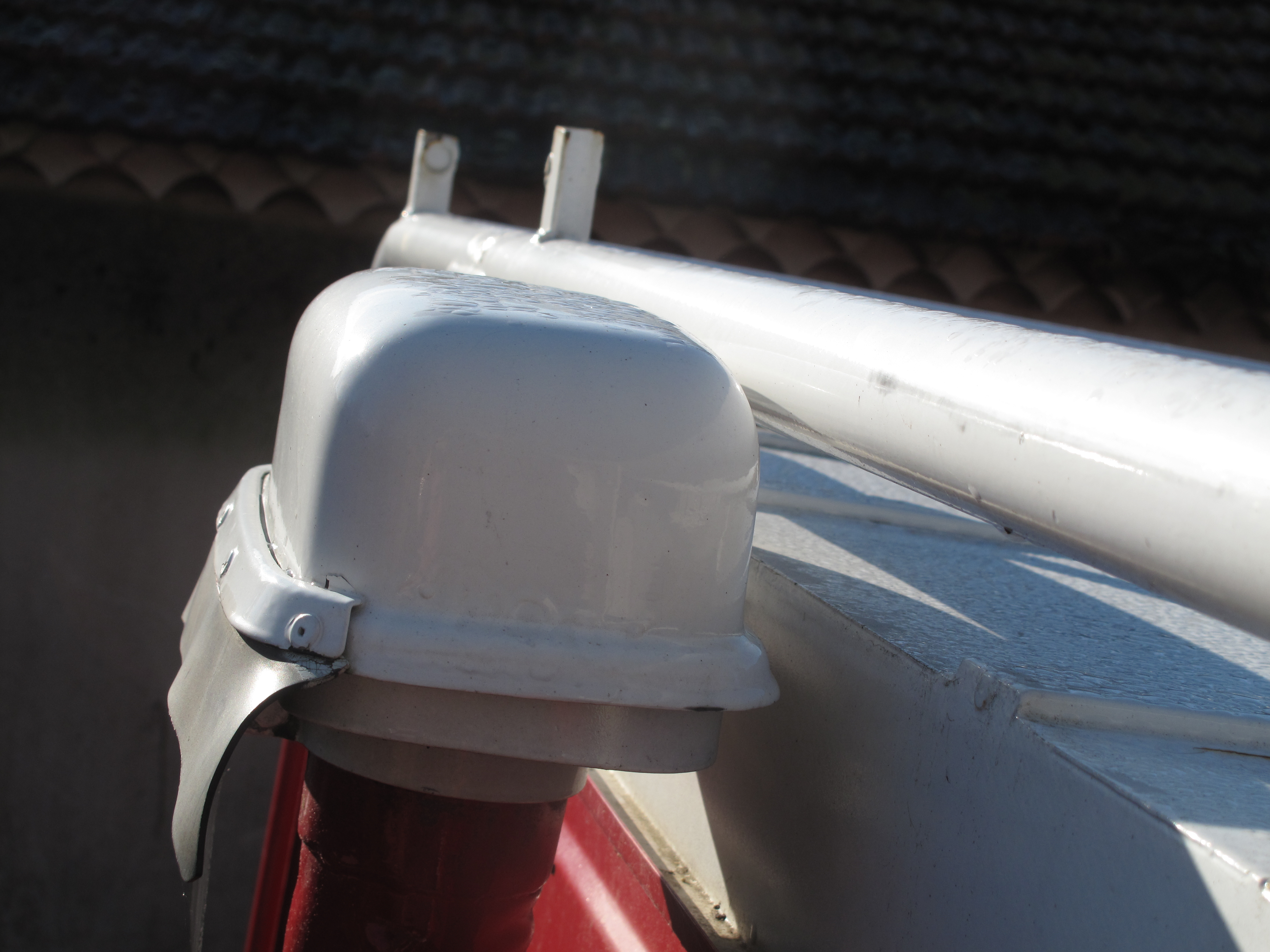

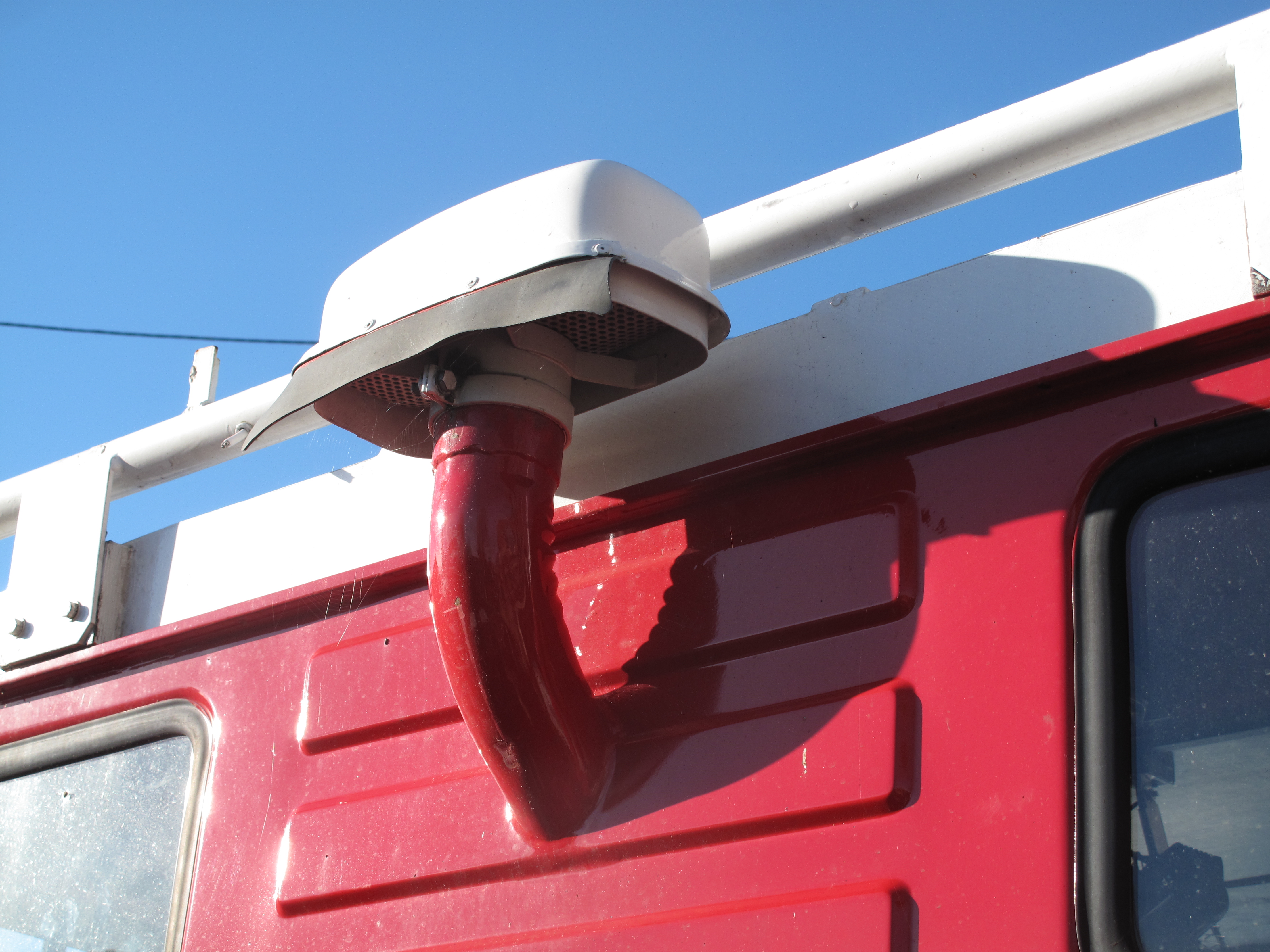

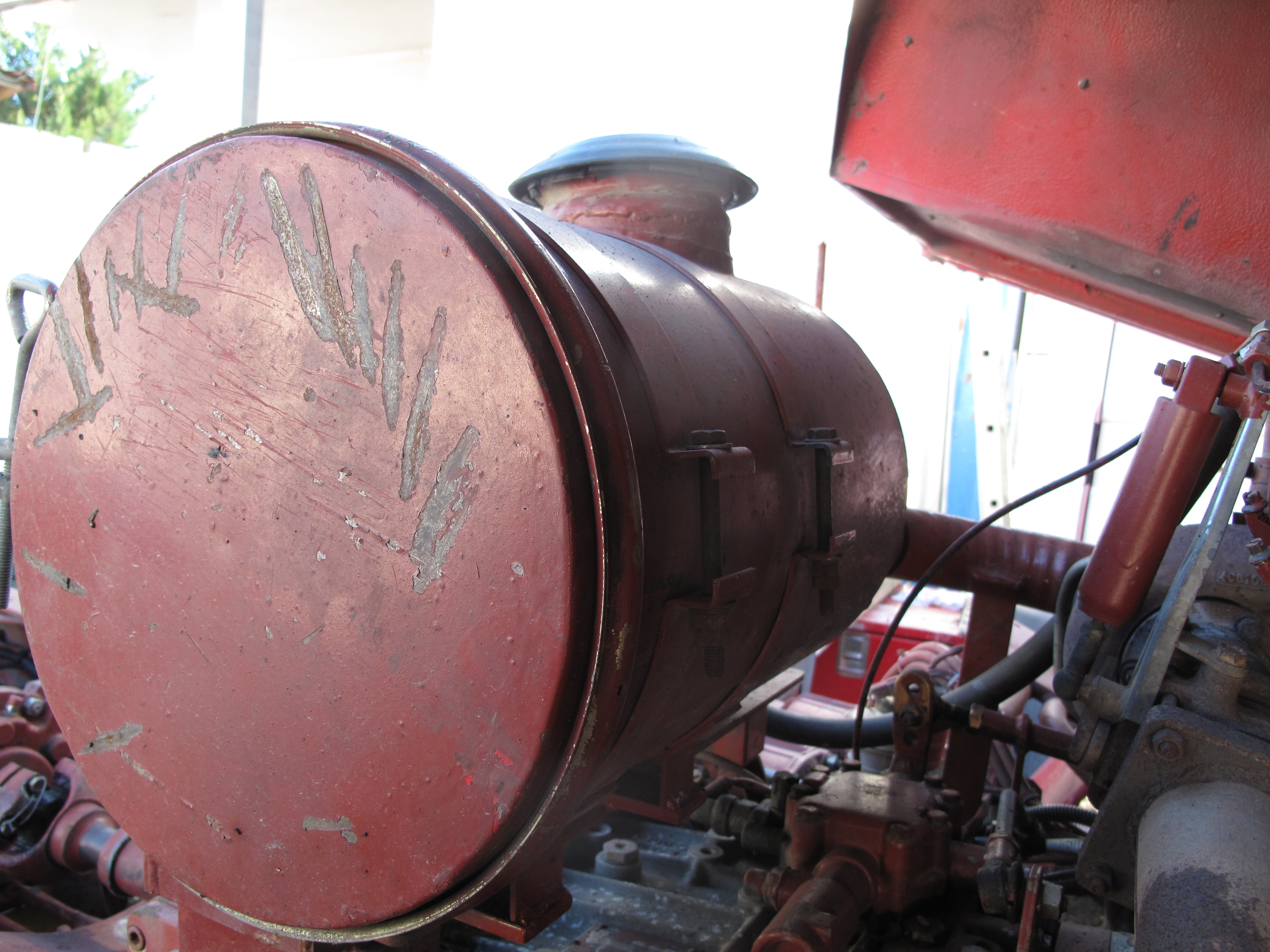

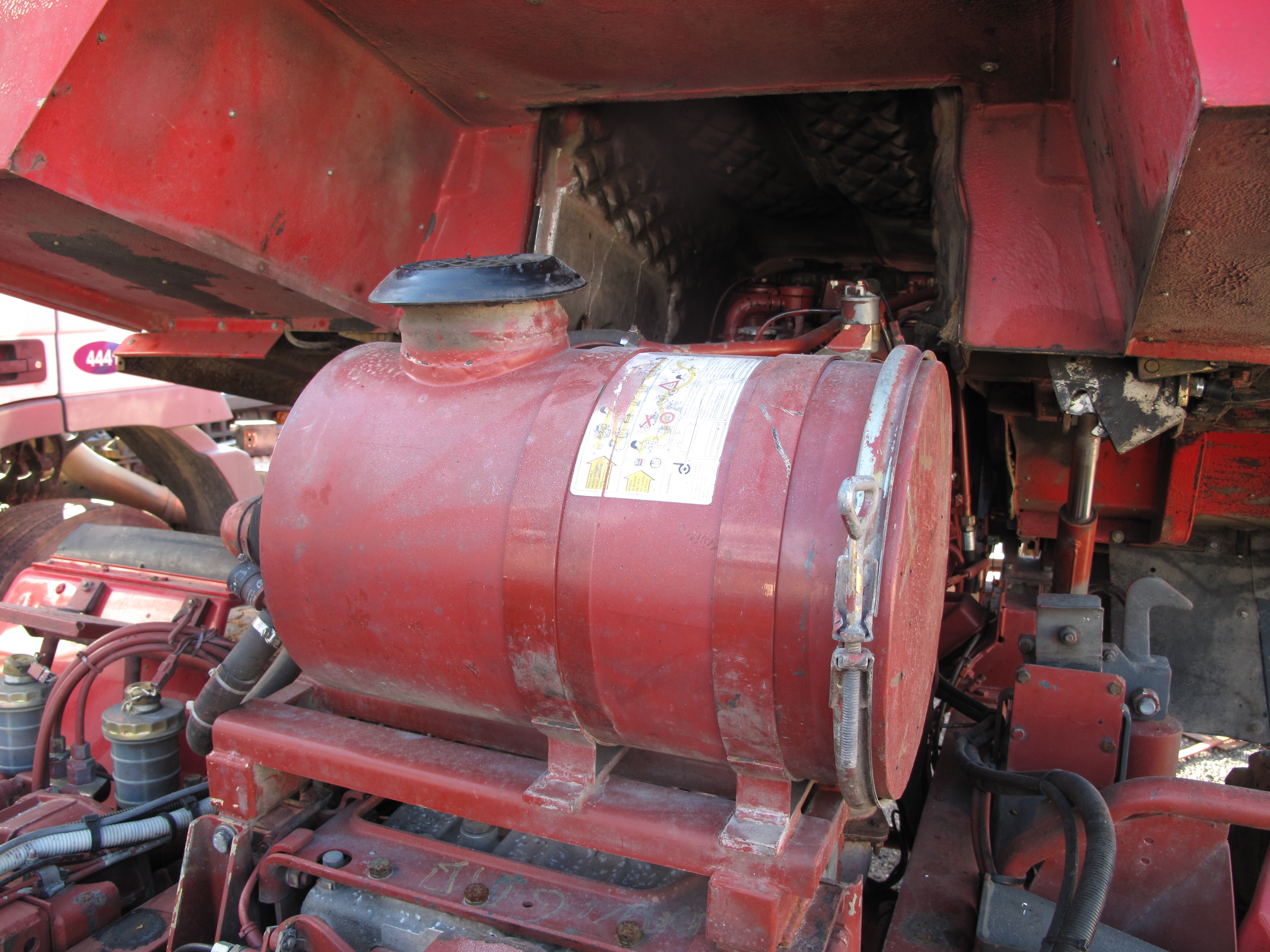

le beau temps est revenu du coup voici les photos du filtre

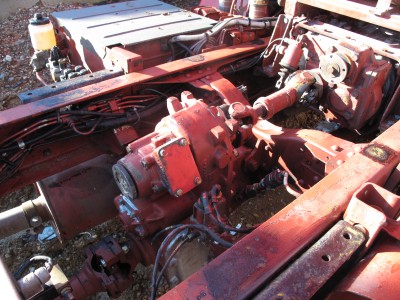

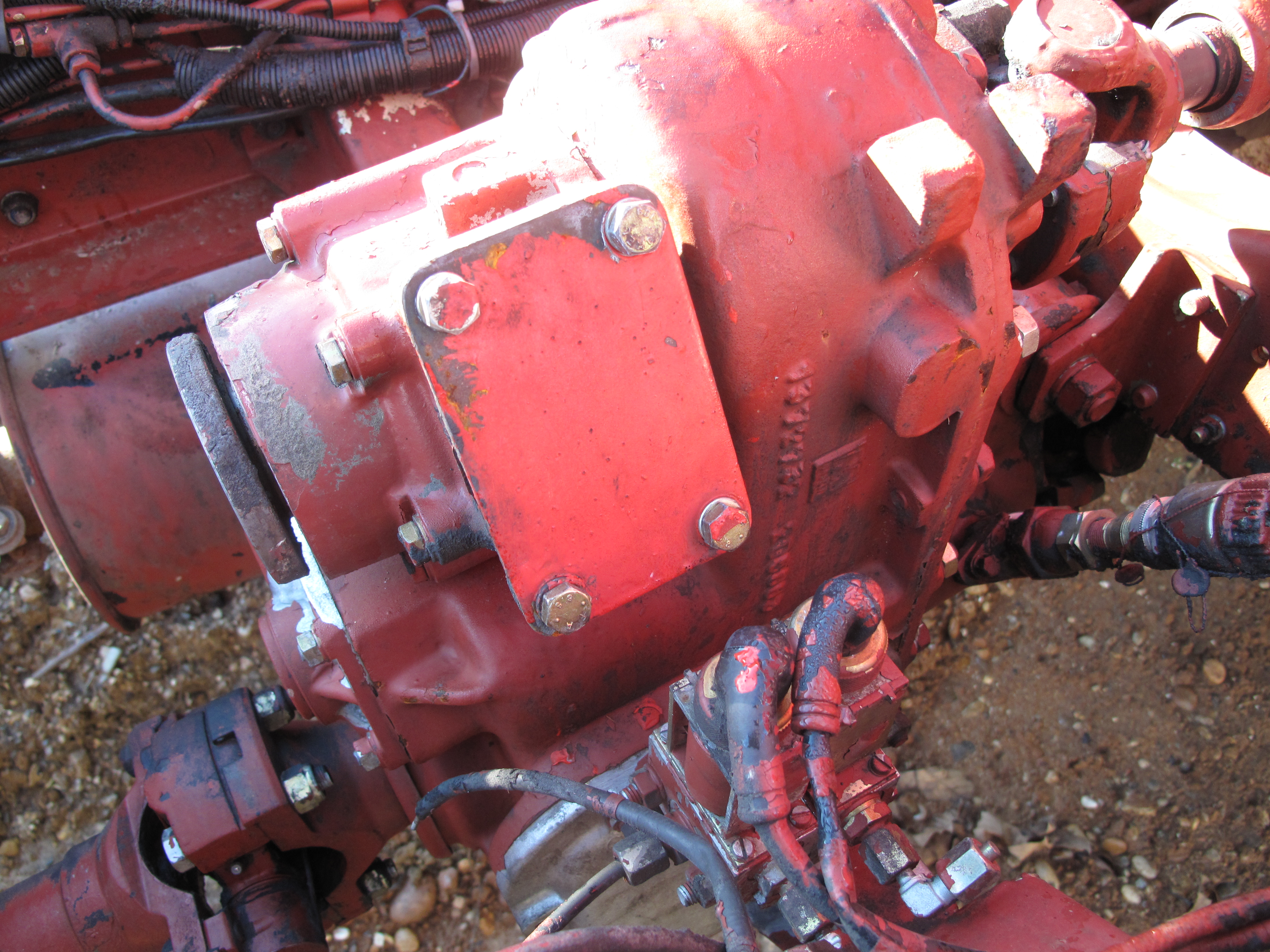

Et voici la boite de transfert dont je recherche la fourchette qui sert à enclencher la prise de force si quelqu'un sait ou la trouver j'achète.
j'y retourne à bientôt!
Avatar du membre
B110DIVER
Reactions :

Re: préparation 80.17 pour octobre

Message par B110DIVER »

Salut

merci pour les photos du filtre. Il s'agit d un pré filtre. Il y en a un autre au dessous de ta cabine dans l'axe de ta photo. Il s'agit de la bonbonne ronde...

Je vais abuser mais t'aurais pas des clichés STP?

Merci

A plouche

Guillaume
Avatar du membre
traban61
Moi j'aime bien !
Moi j'aime bien !
Reactions :
Messages : 756
Enregistré le : 28 sept. 2009 22:40

Re: préparation 80.17 pour octobre

Message par traban61 »

bonsoir
il y a la casse en Italie ou tu devrais trouver , on devrait faire une virée en fin d 'hiver avec quelques personnes du fofo , si cela se met en place , je te tiens au jus
@+
lolo

...... un des gars parle Français
Fichiers joints
Avatar du membre
Bernard28
Plongeur
Plongeur
Reactions :
Messages : 35
Enregistré le : 21 avr. 2012 12:53

Re: préparation 80.17 pour octobre

Message par Bernard28 »

Bonsoir,

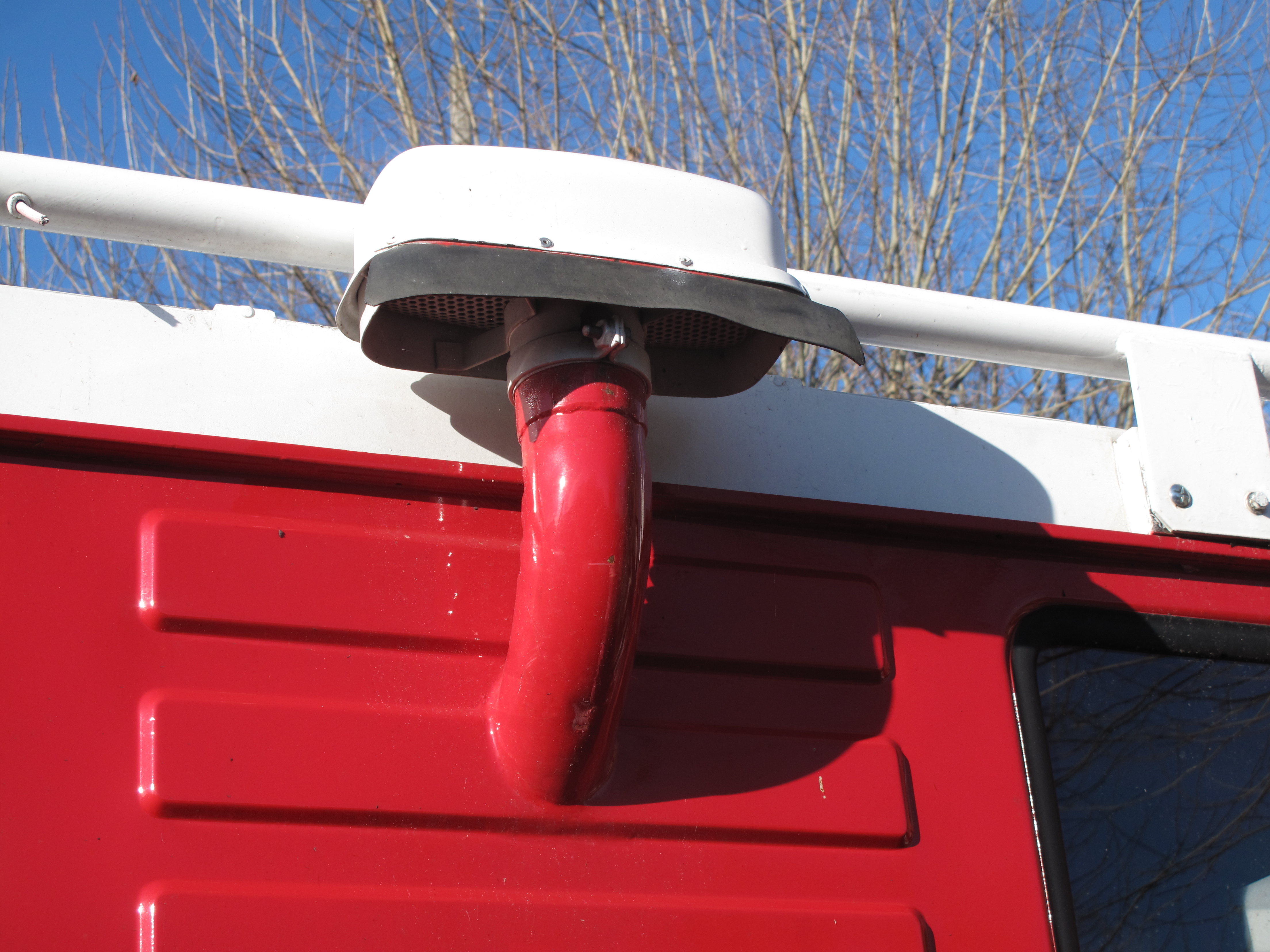

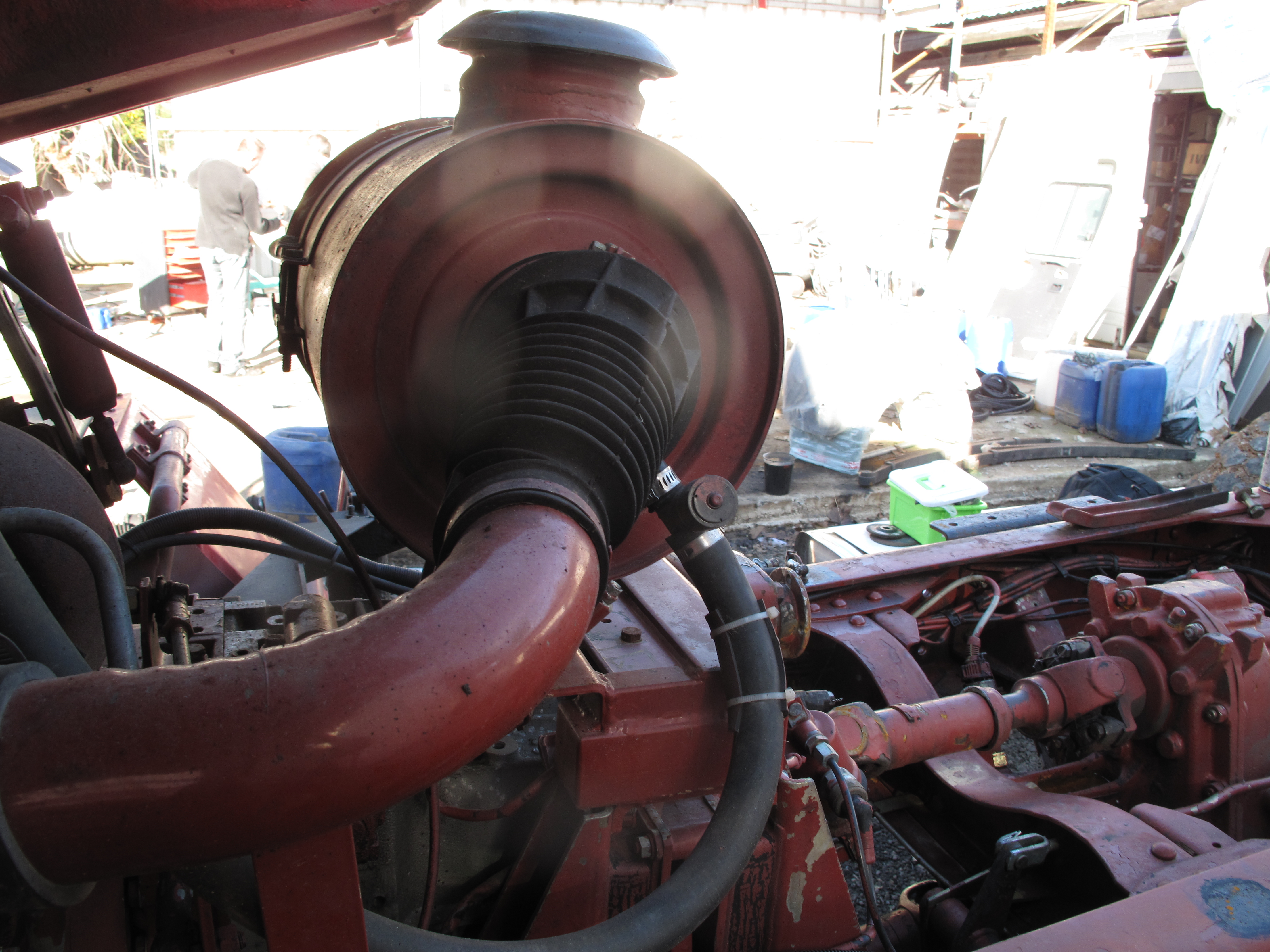

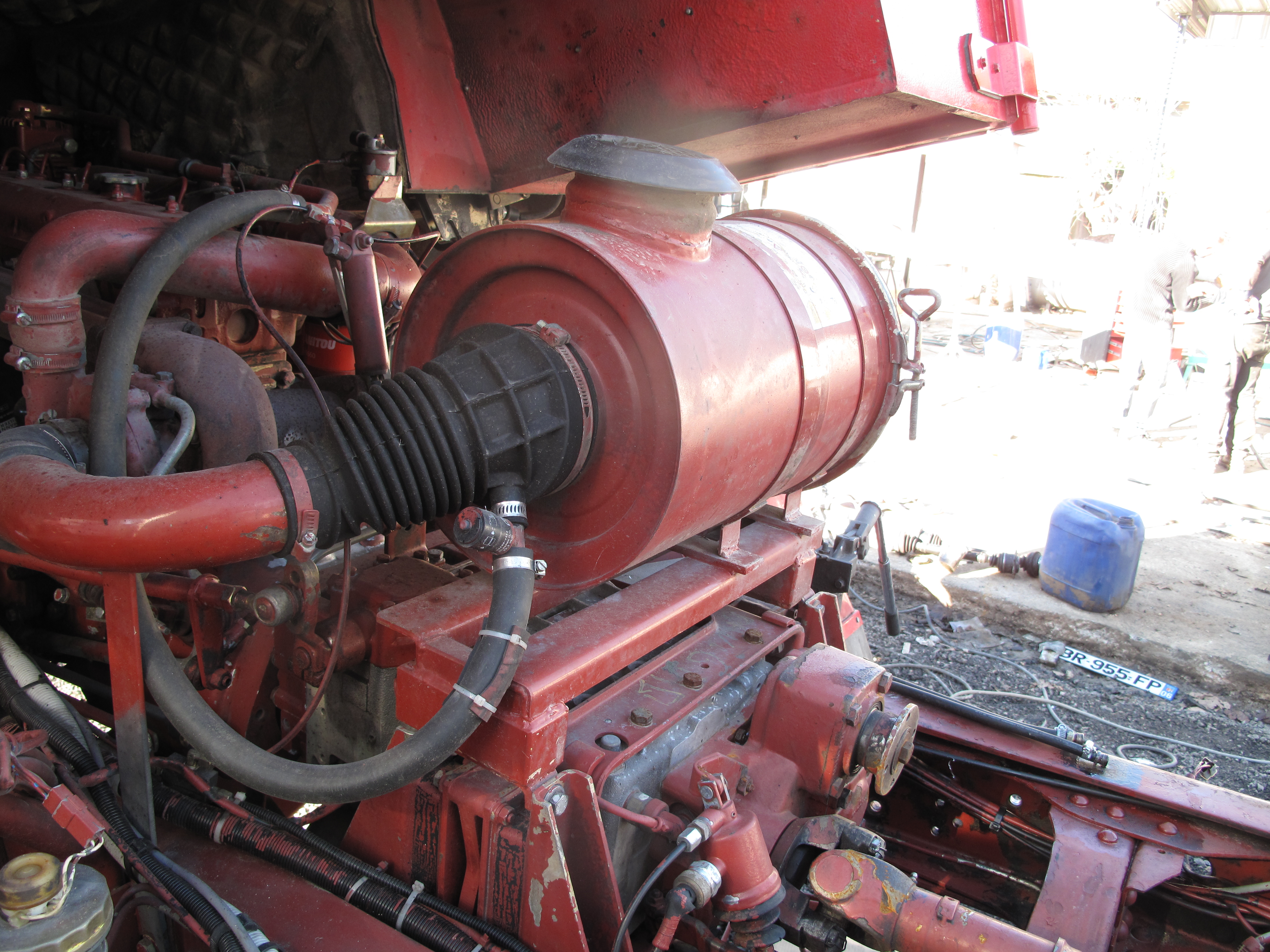

voila les photos du filtre ce coup-ci!
Dis moi si ça te va
Avatar du membre
B110DIVER
Reactions :

Re: préparation 80.17 pour octobre

Message par B110DIVER »

Salut

merci pour les photos.

A plouche

Guillaume
Avatar du membre
Bernard28
Plongeur
Plongeur
Reactions :
Messages : 35
Enregistré le : 21 avr. 2012 12:53

Re: préparation 80.17 pour octobre

Message par Bernard28 »

Bonjour à tous, après un été plus que chargé voici la suite des travaux

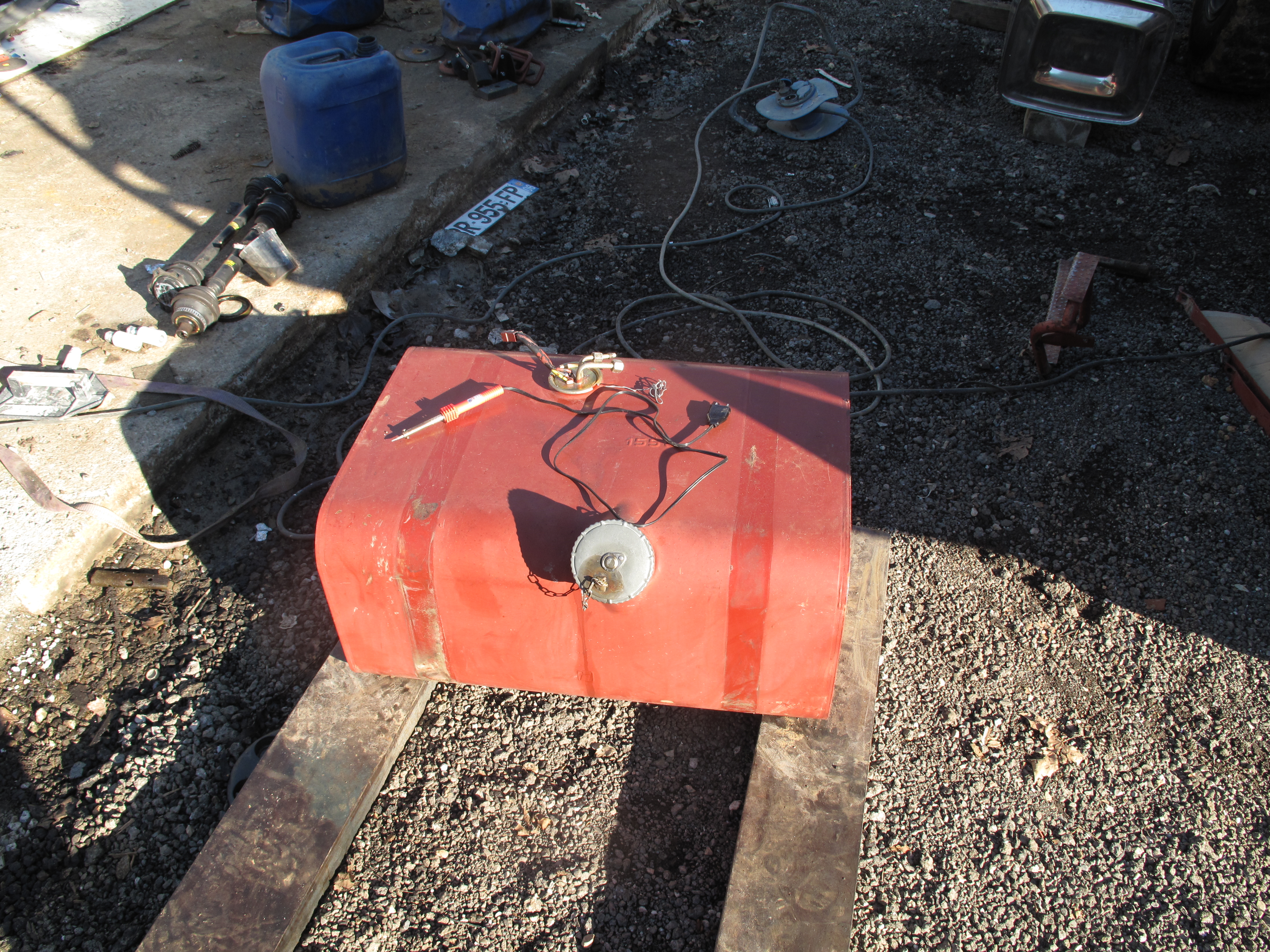

depose du reservoir
depose du reservoir

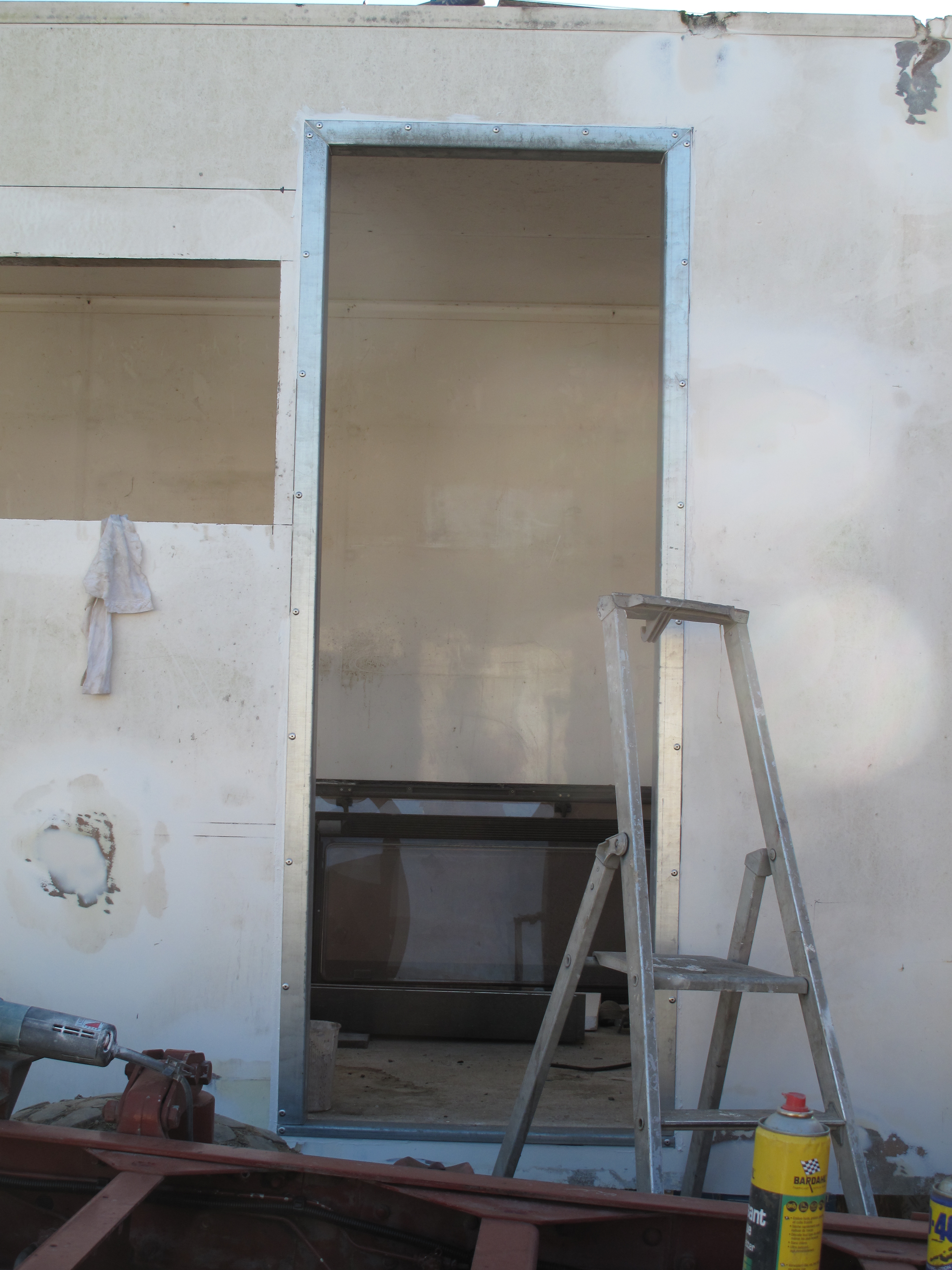

cadre de porte en galva
cadre de porte en galva

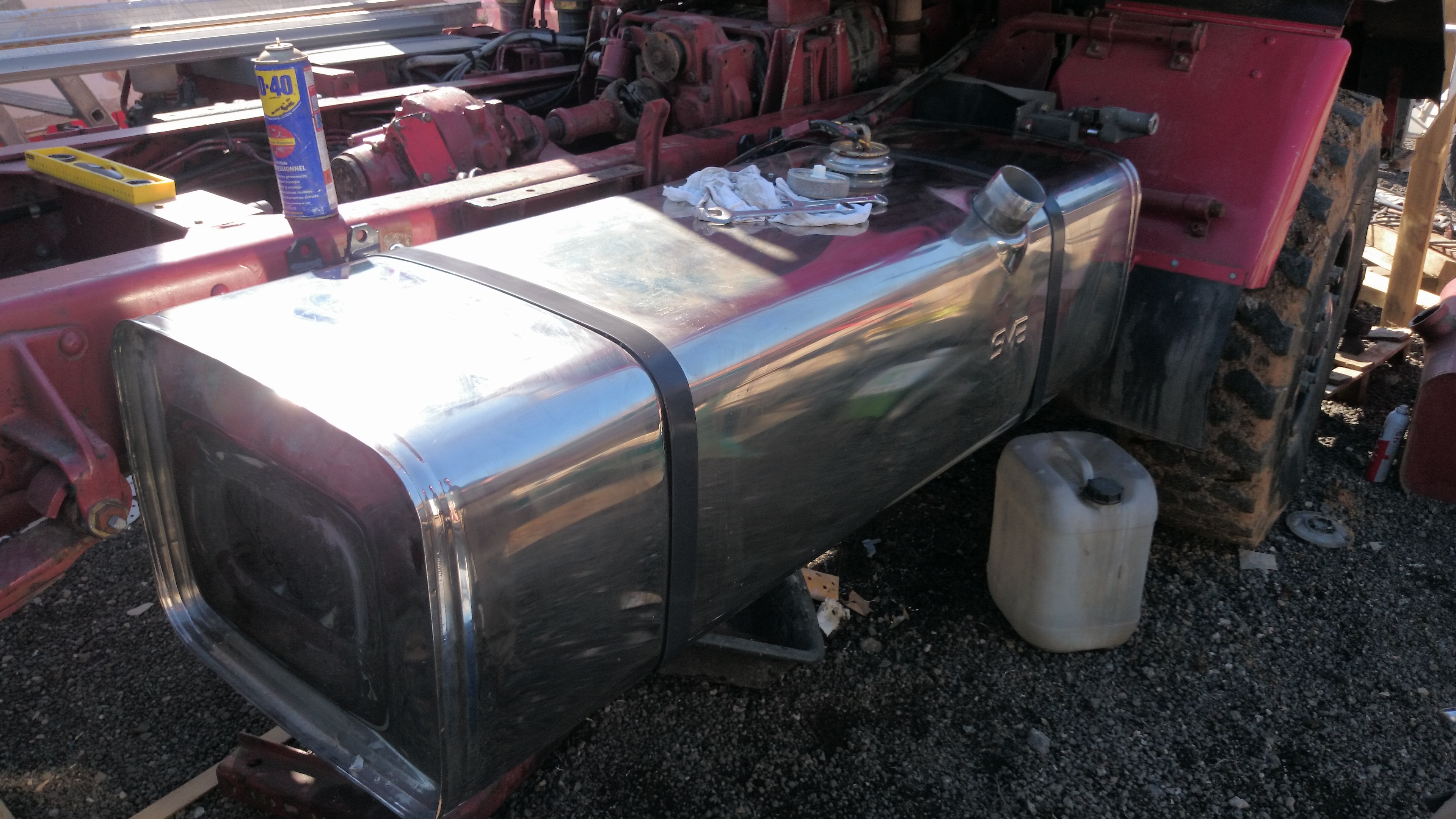

nouveau reservoir de 300l
nouveau reservoir de 300l

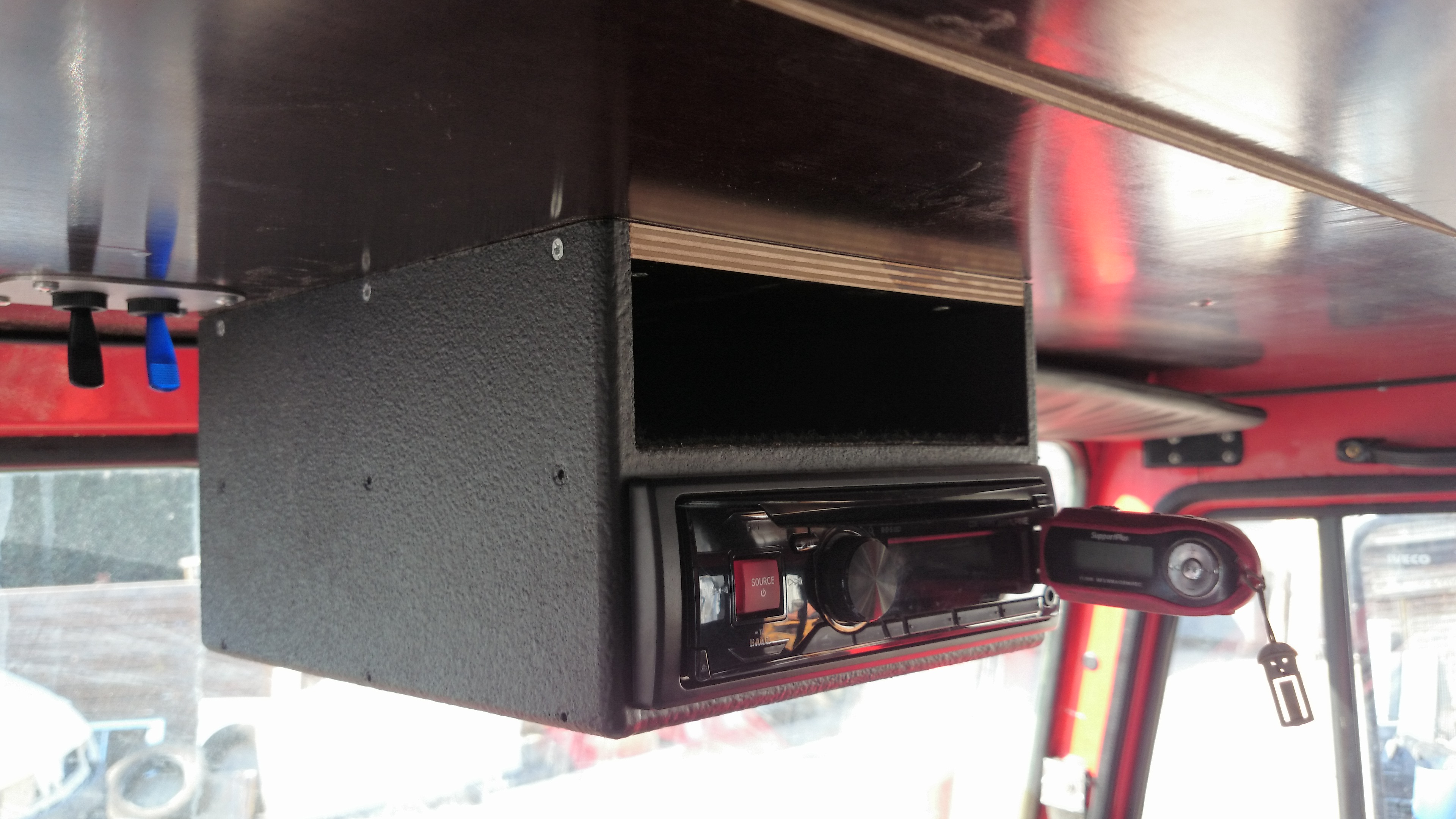

pour la musique
pour la musique

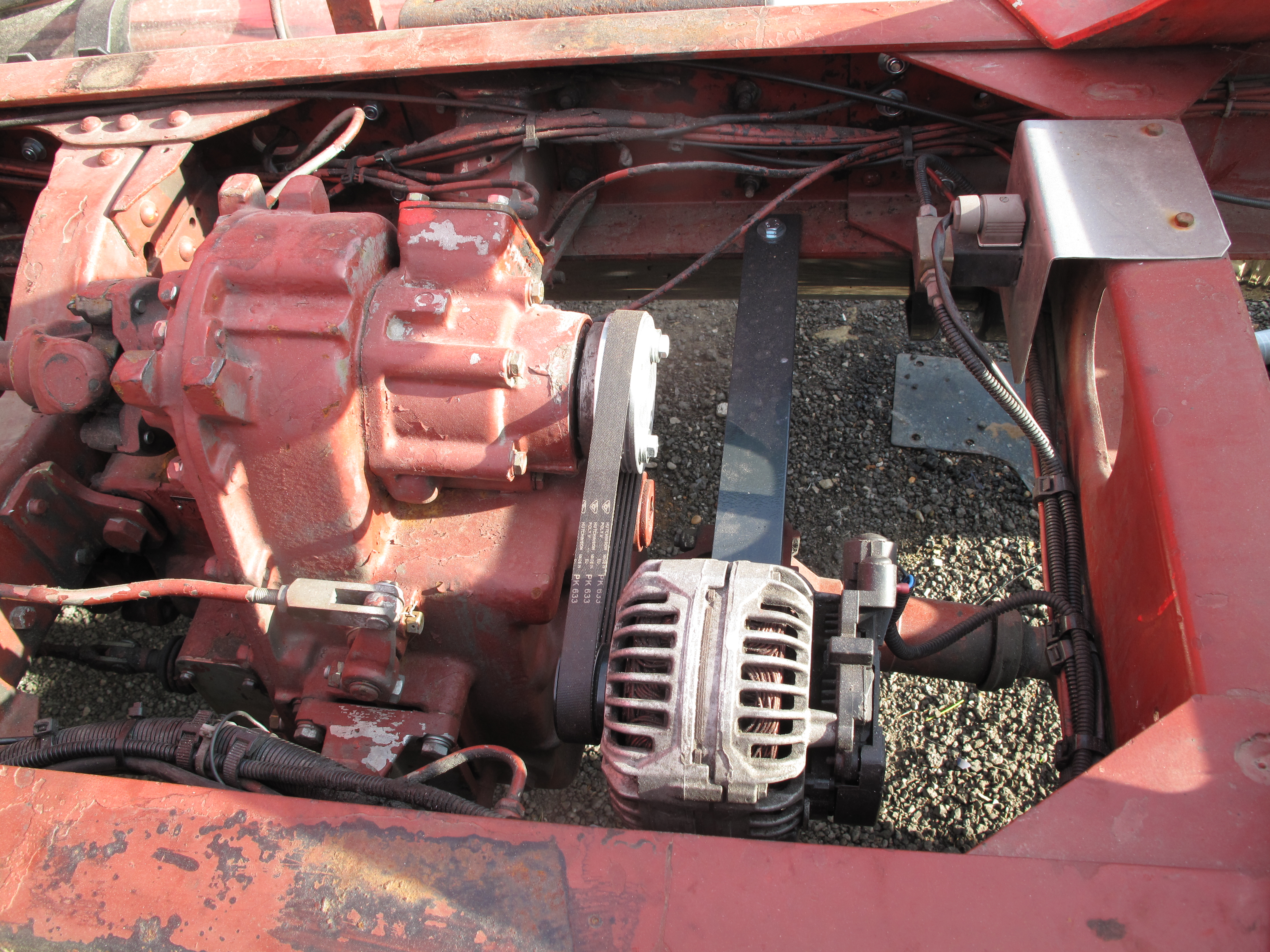

2 ème alternateur 12v
2 ème alternateur 12v
Avatar du membre
Bernard28
Plongeur
Plongeur
Reactions :
Messages : 35
Enregistré le : 21 avr. 2012 12:53

Re: préparation 80.17 pour octobre

Message par Bernard28 »

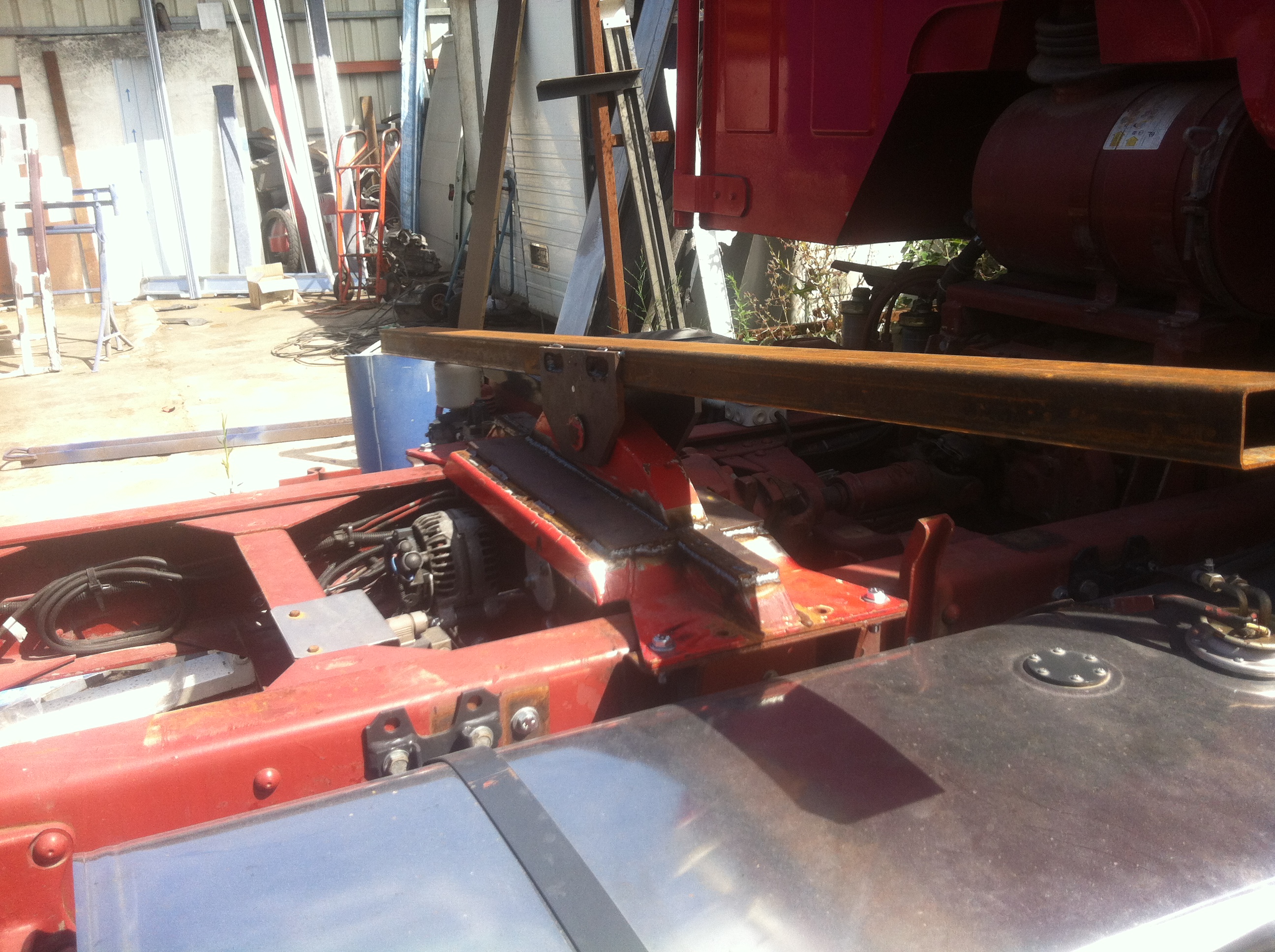

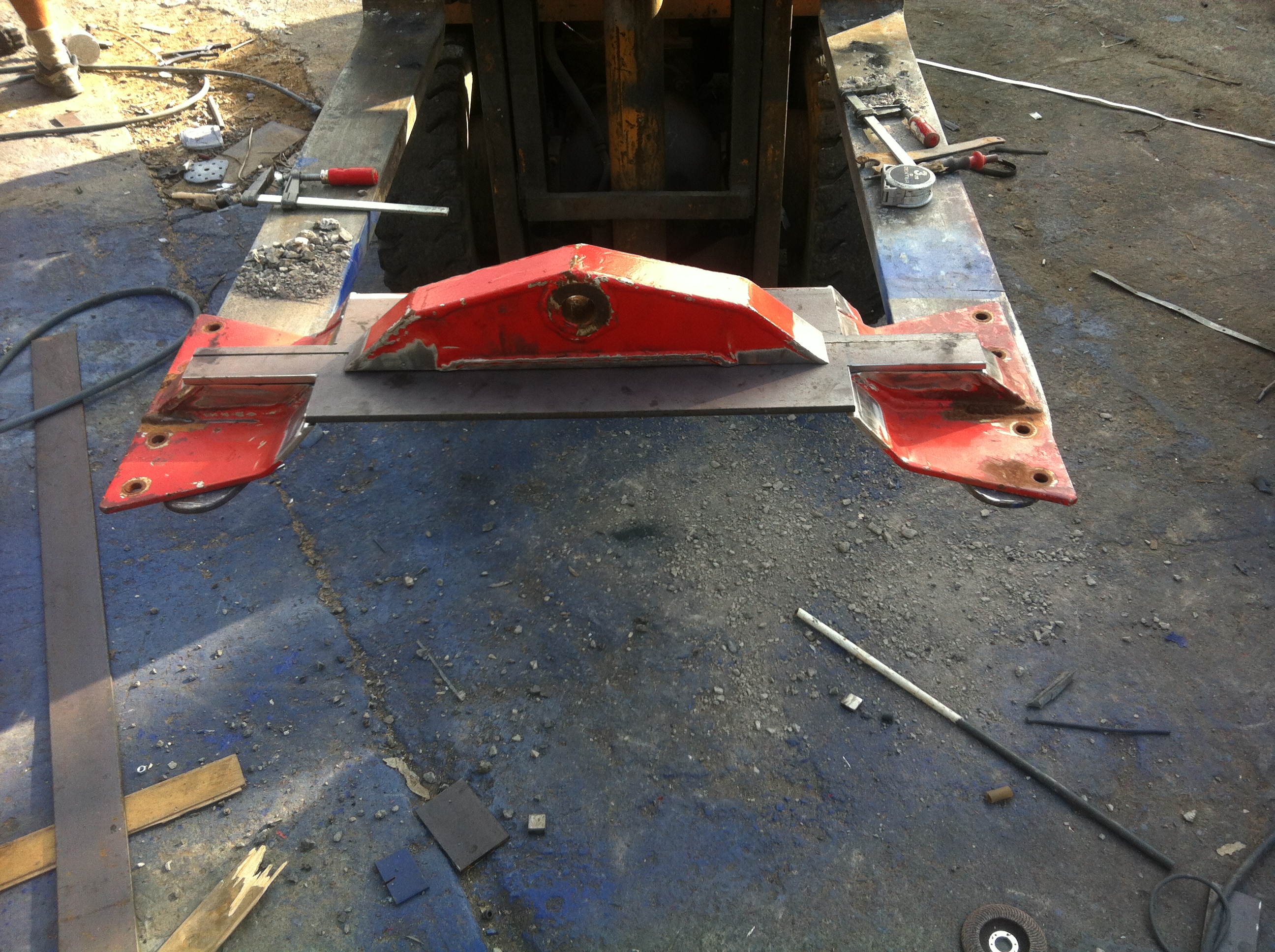

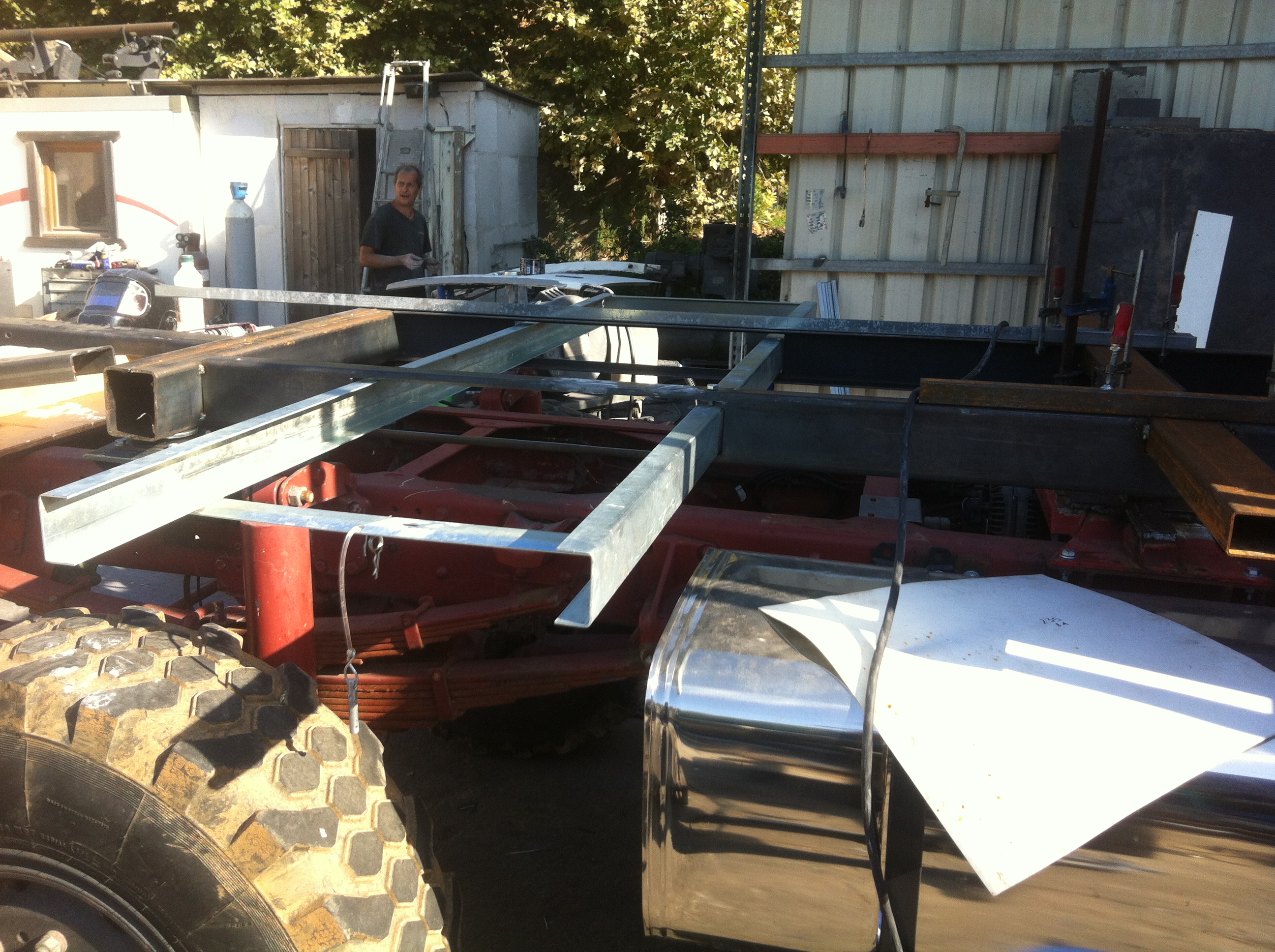

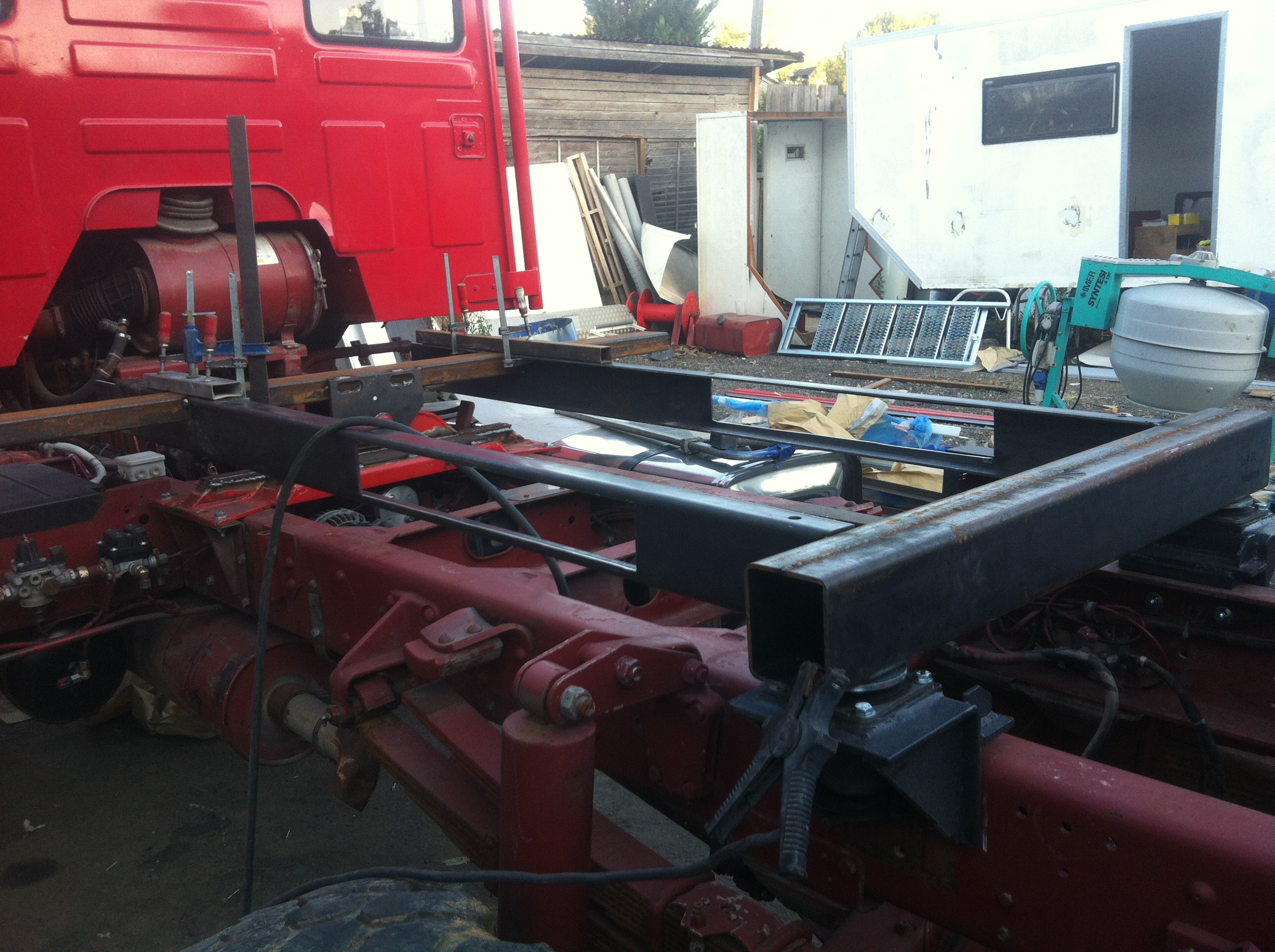

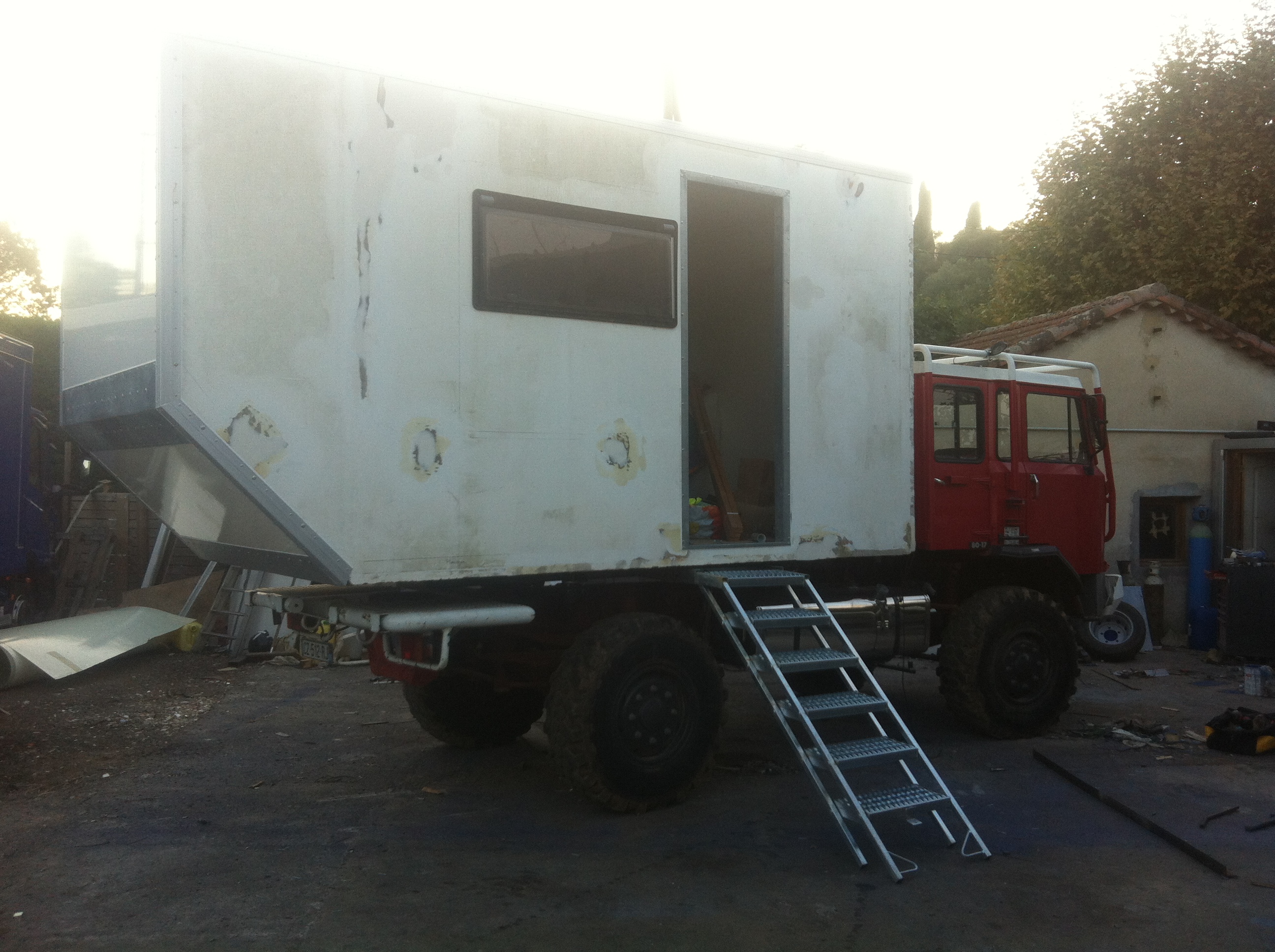

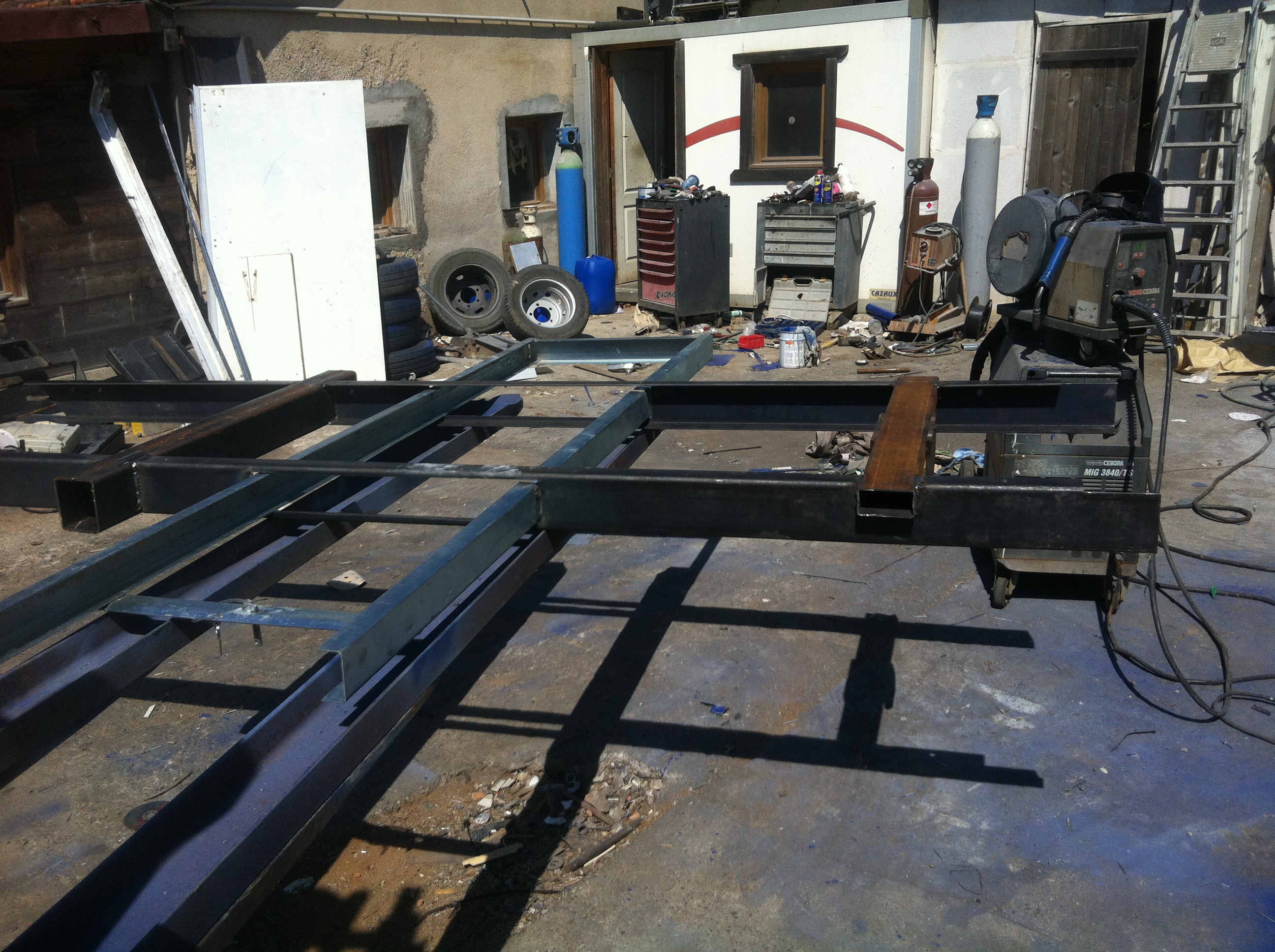

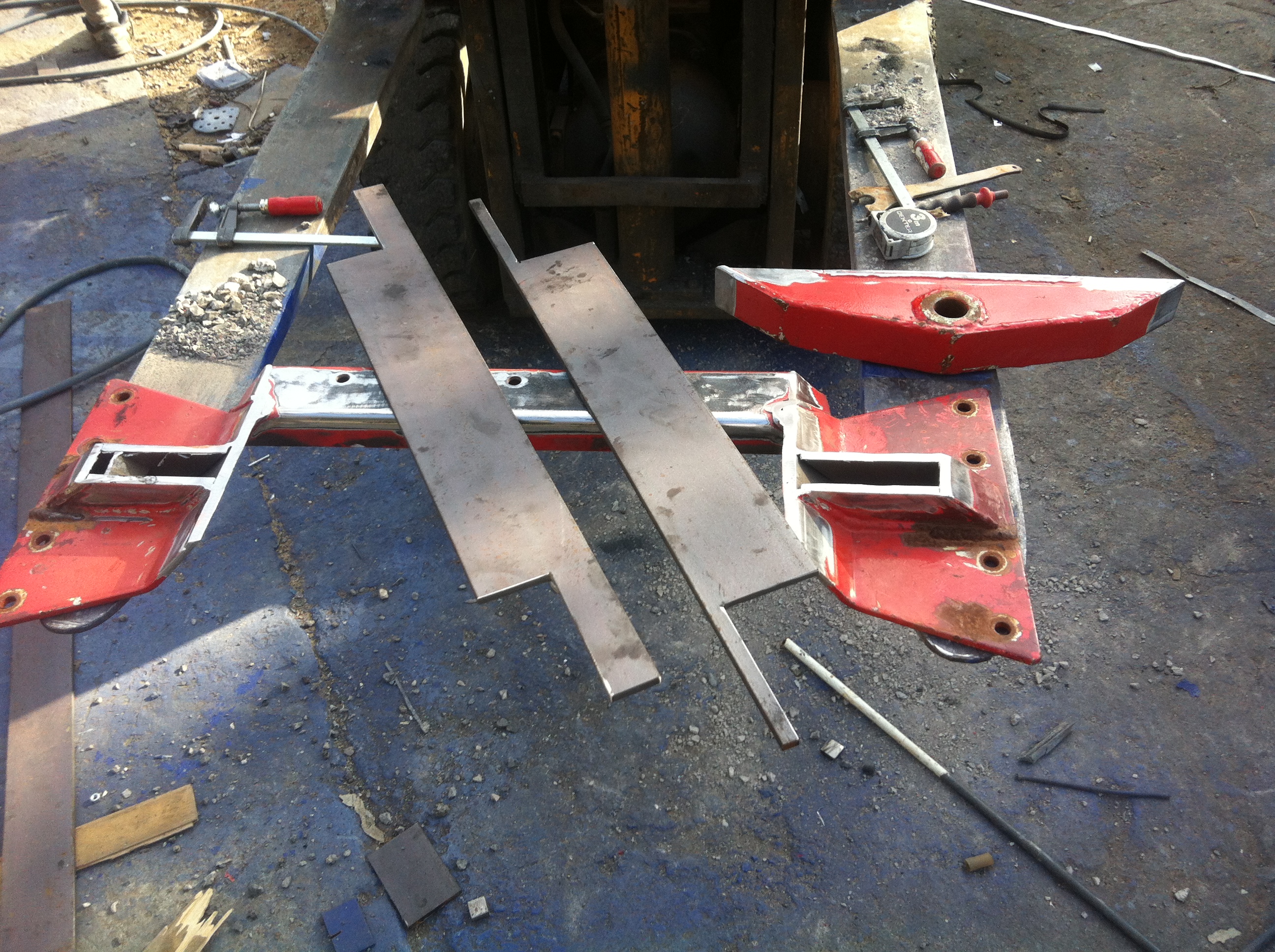

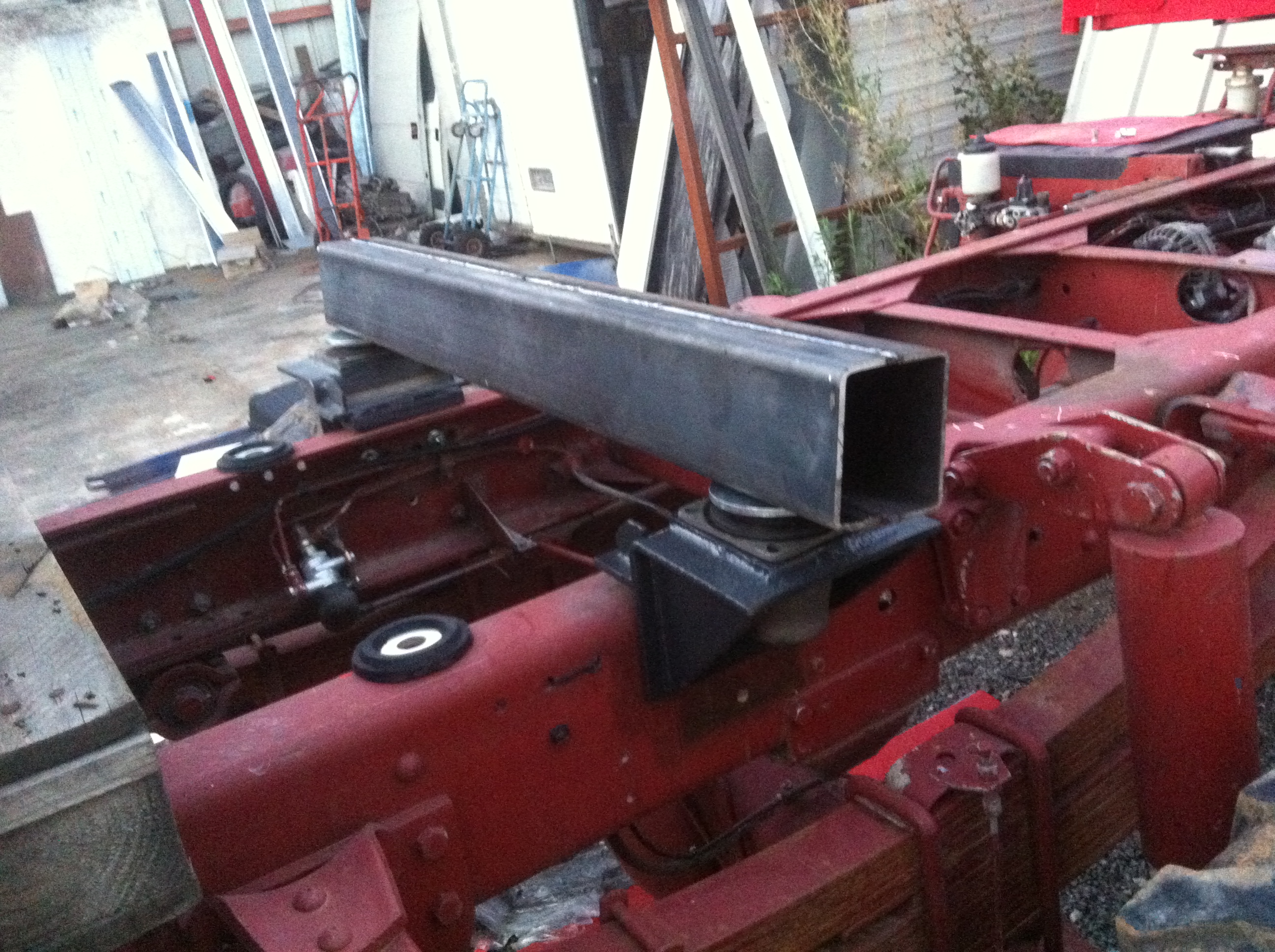

réalisation du faux châssis

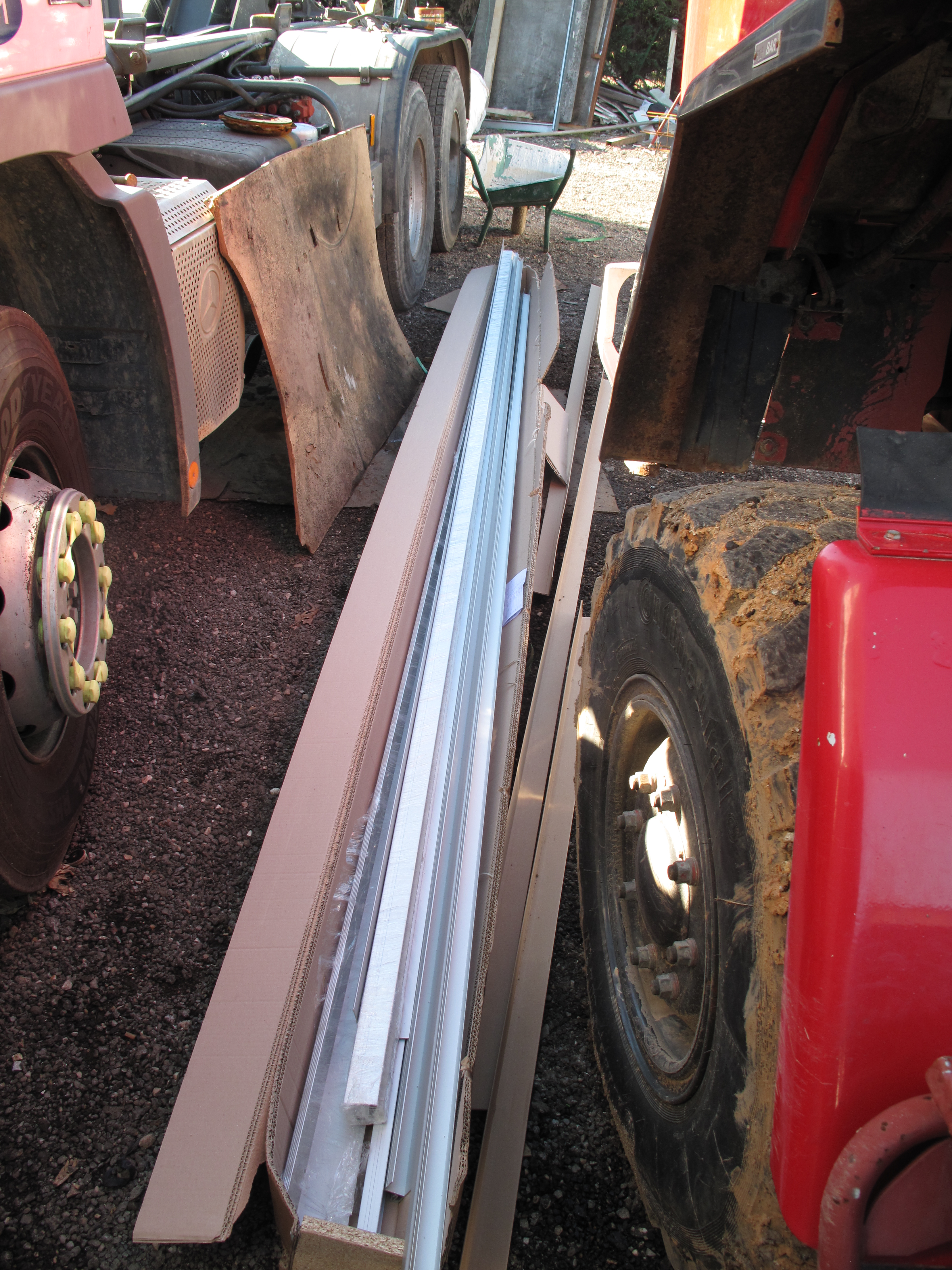

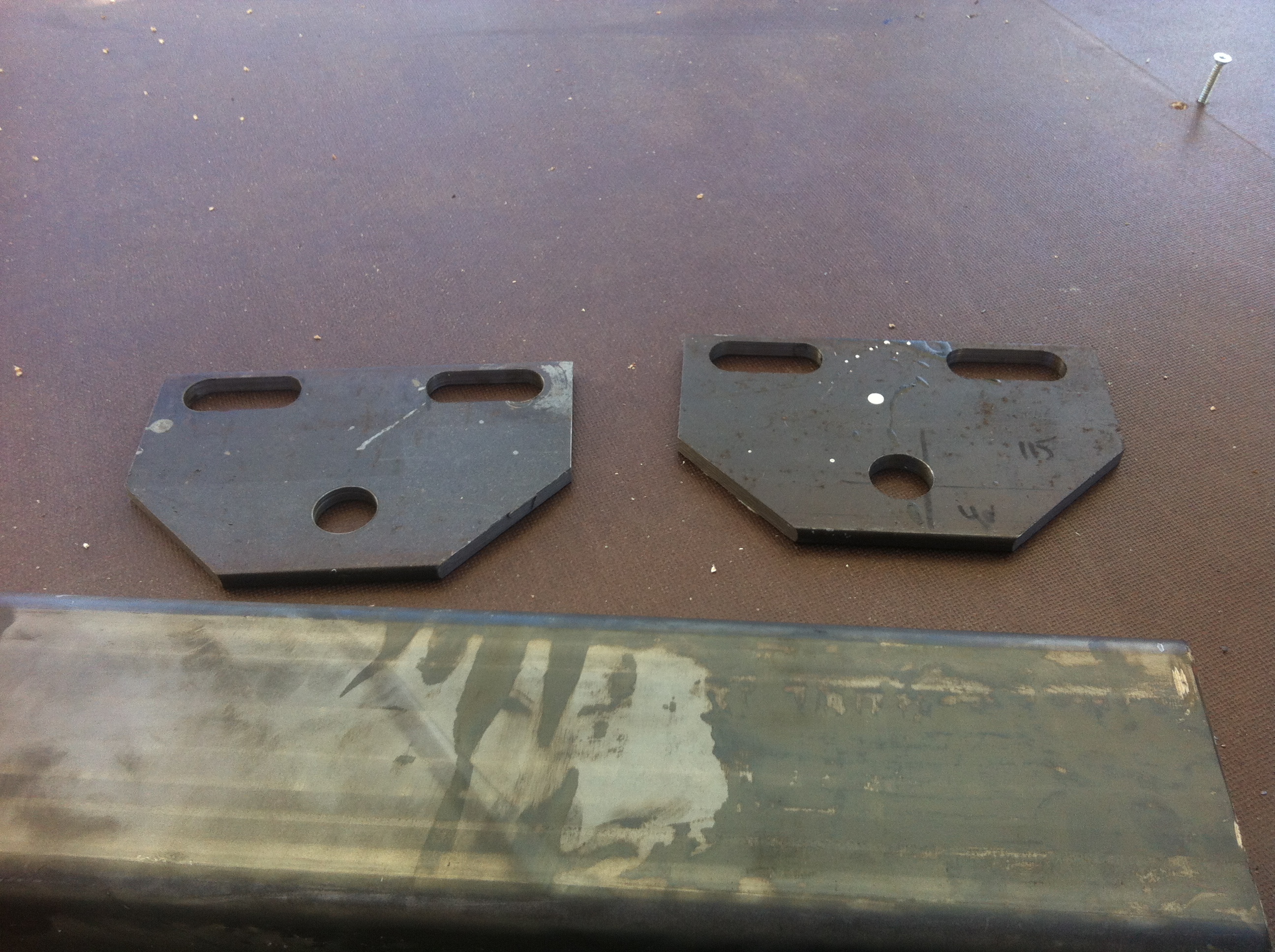

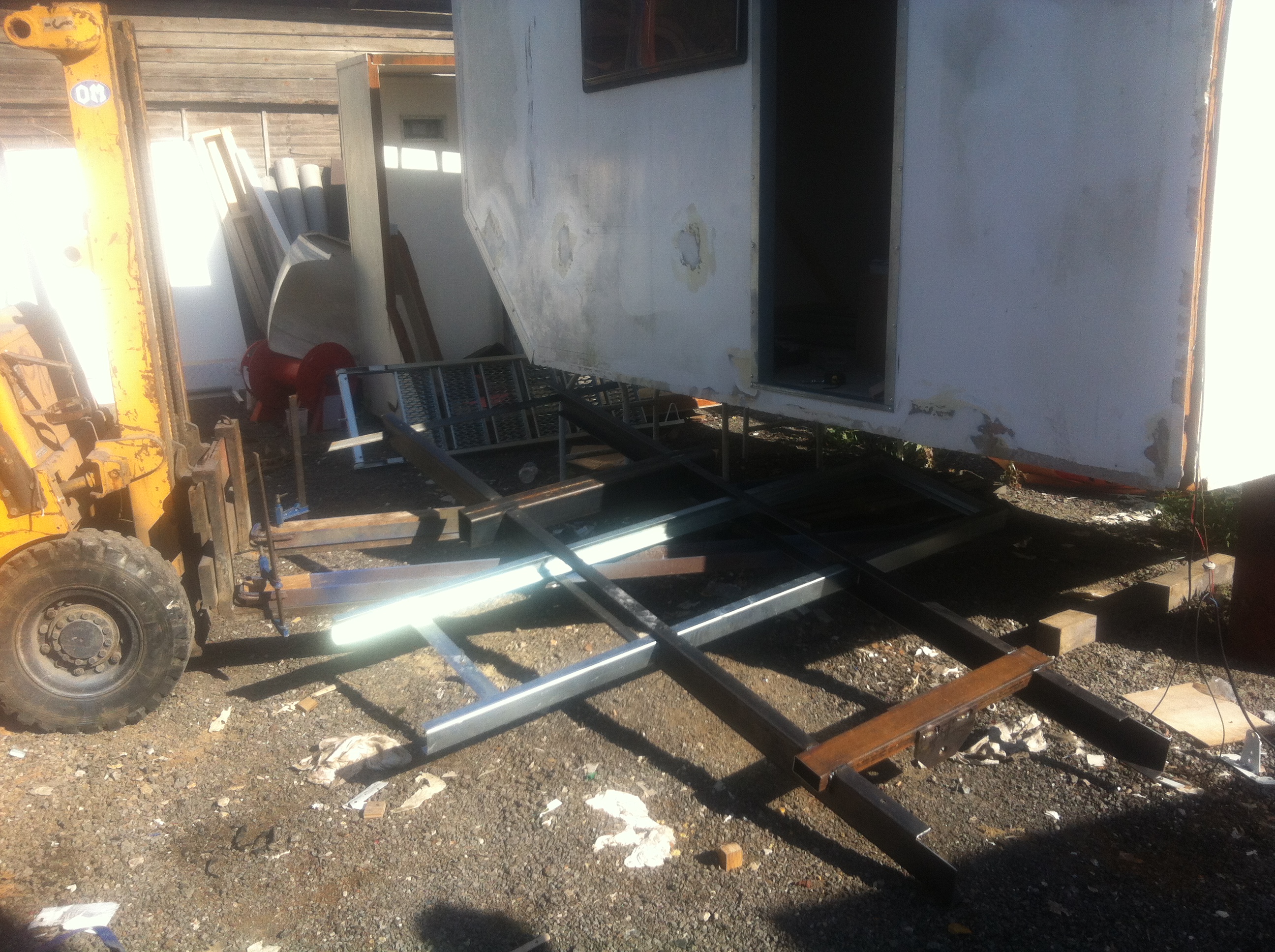

un faux châssis en kit
un faux châssis en kit
la glissière de l'escalier
la glissière de l'escalier

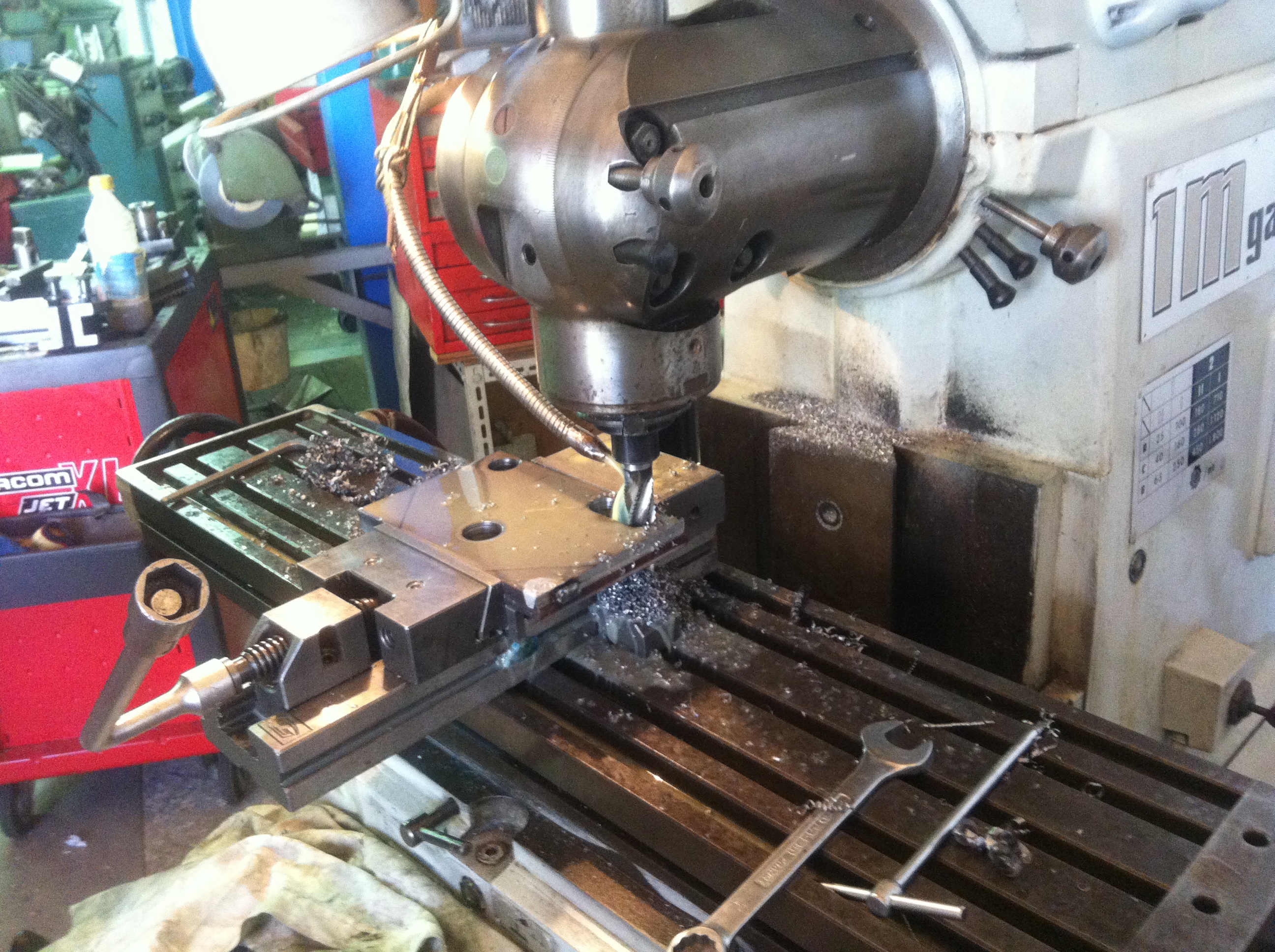

alors les rallonge de fourche tenues par des sert-joints c'était pas mon idée
alors les rallonge de fourche tenues par des sert-joints c'était pas mon idée

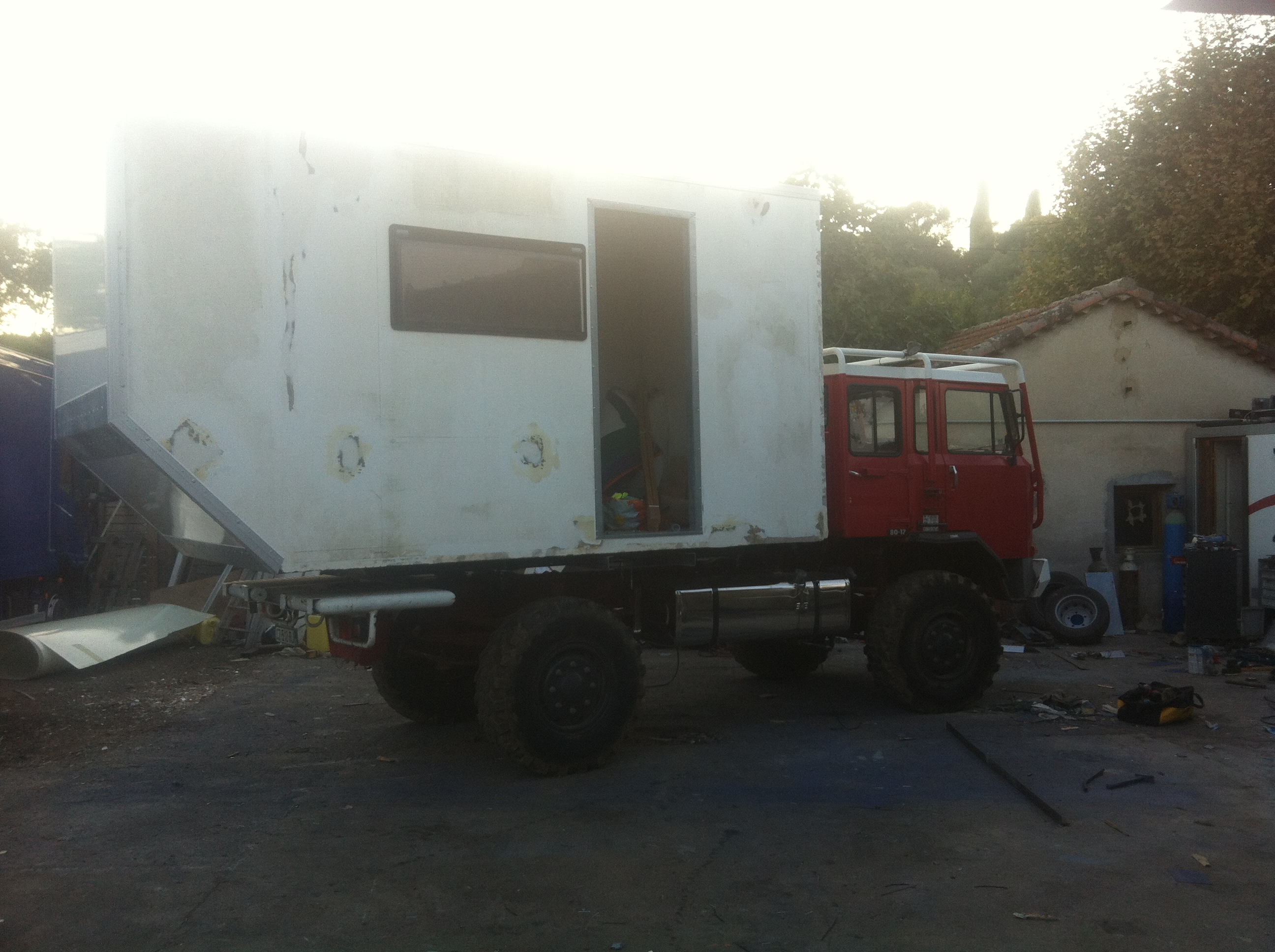

enfin
enfin
Avatar du membre
Bernard-52
Hi-Lift...
Hi-Lift...
Reactions :
Messages : 1844
Enregistré le : 17 nov. 2007 00:18
Prénom(s) : Bernard
Blog : http://landroamer.blogspot.ch/

Re: préparation 80.17 pour octobre

Message par Bernard-52 »

Cool, les choses avancent, bravo !
L'Afrique en Land Rover Serie III avant un Tour du Monde en Land Roamer !
http://landroamer.blogspot.ch/


Avatar du membre
gradateur
Forummeur expert
Forummeur expert
Reactions :
Messages : 2709
Enregistré le : 23 juin 2012 22:35

Re: préparation 80.17 pour octobre

Message par gradateur »

il commence a avoir un belle gueule, tu bosses bien.
comment as tu trouver de quoi fermer a l'arriere? recup ou achat neuf?
