Fixation caisse

[Bruno Jordan]

Une fixation de la caisse de ce Mann:






Bruno

[Bruno Jordan]

Un autre système triangulé:





de ce Mann:

[caliméro]

hé bé les Man prennent la cote ici, ce sont de beau engins et en plus voir les systémes de fixations doit donner des idées à certains.

[hippo]

fixation isostatique 3 pts type unimog d'une cellule de l'armée sur Brimont brutt (châssis supposé souple cellule rigide)

le système est relativement simple: 2 pivots à l'avant derriere la cabine donnant une rotation suivant Y et un au milieu de la traverse arriere donnant un rotation suivant X (dans le repere standard véhicule, le Y étant l'axe des roues avant le X la longueur du véhicule et le Z sa hauteur) je sais un petit dessin vaut mieux qu'une longue explication mais j'ai pas envie...

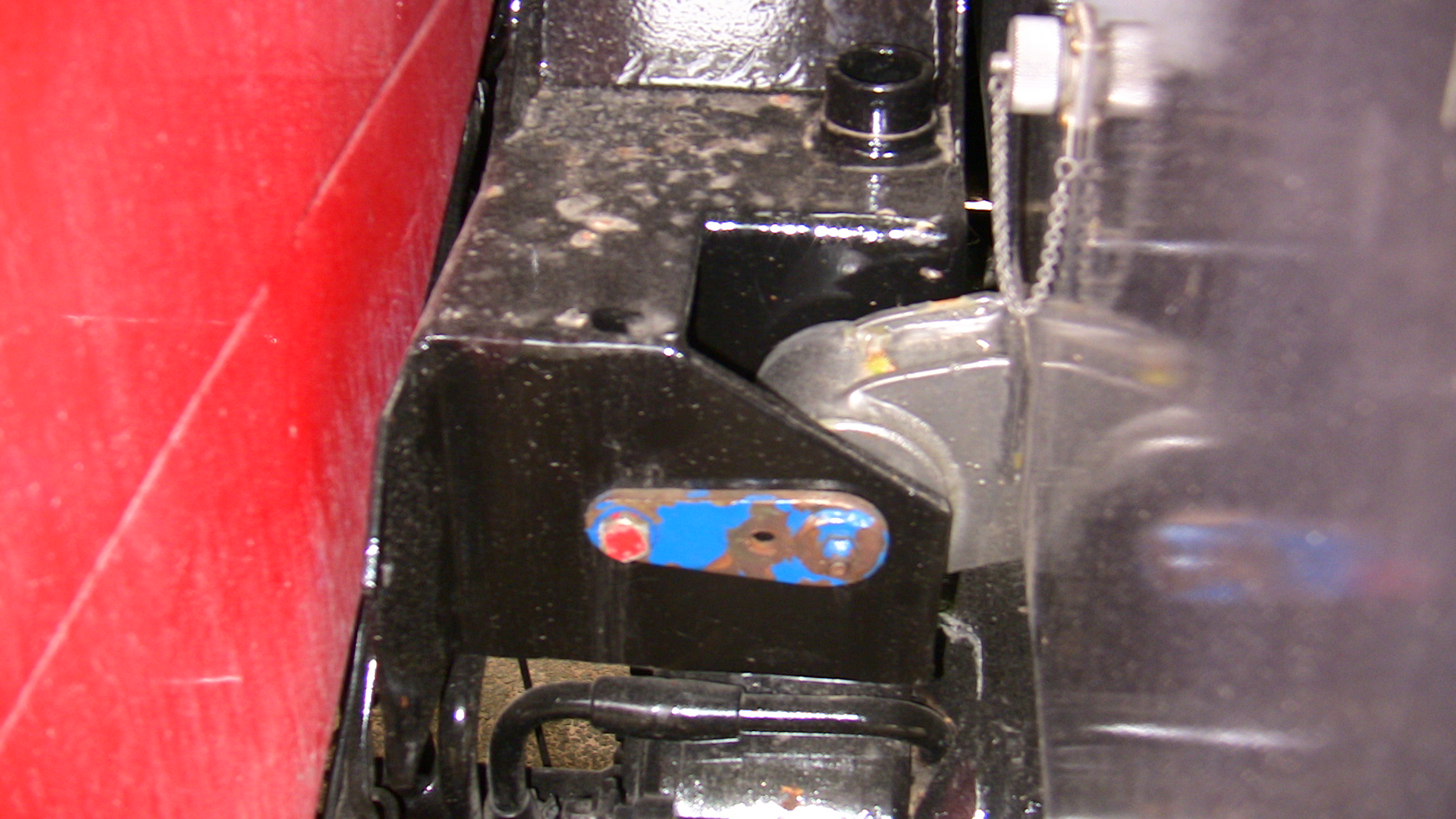

donc voilà une image d'un des 2 paliers derriere la cabine (notez l'axe amovible de celle ci qui conserve bien le caractere amovible de la cellule elle même)

Pascal
