treuil de SM8

[fab38]

bonjour à tous, un colegue a trouvé un treuil hydraulique BONNIER T 500 H de SM8 4x4 mais ne l'ayant pas encore et voulant fabriquer un support il lui faudrait les cotes des vis de fixation sur le châssis
est-ce que quelqu'un a ça chez lui ou connait un SM8 4x4 pour mesurer ? ou alors une doc
d'avance merci
Fab

[fab38]

c'est celui-ci :

[Olivier]

salut fab,
ça tombe bien j'ai le même sur le mien (il existe plusieurs modèles) et de plus j'ai mon pare-choc démonté en ce moment donc plus facile pour prendre les cotes ... je m'en occupe dès que j'ai un peu de temps, tu devrais avoir tout ça d'ici une paire de jours

Oliv'

[fab38]

salut
super nouvelle

merci j'attends
Fab

[fab38]

salut Oliv
escuse moi de "te relancer"
as tu la possibilité de mesurer ça
merci et bonne soirée
Fab

[Olivier]

dsl, pas vraiment eu le temps cette semaine, je te fais ça tout à l'heure
Oliv'

[Olivier]

download/file.php?id=24429&mode=view

alors désolé faut que je reprenne les côtes de la vue arrière car j'ai fait sûrement une erreur en recopiant ...

à mon avis c'est plus simple pour ton ami de prendre les côtes directement sur le treuil car on voit bien ou il se fixe
je te referai des photos de la vue arrière car avec le tel sans flash ... on voit pas bezef

Oliv'

[fab38]

salut Oliv
je vais lui transmettre ça et on verra si ça lui va
encore merci pour ton aide !
Fab

[Olivier]

j'ai aussi un shéma avec des numéros de pièces détachées, je le mettrai en ligne demain

Oliv'

[deniba]

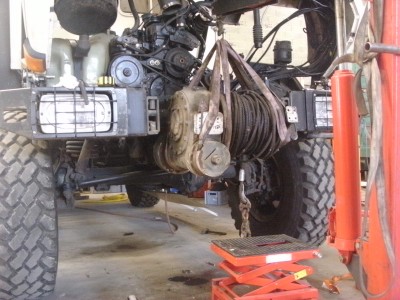

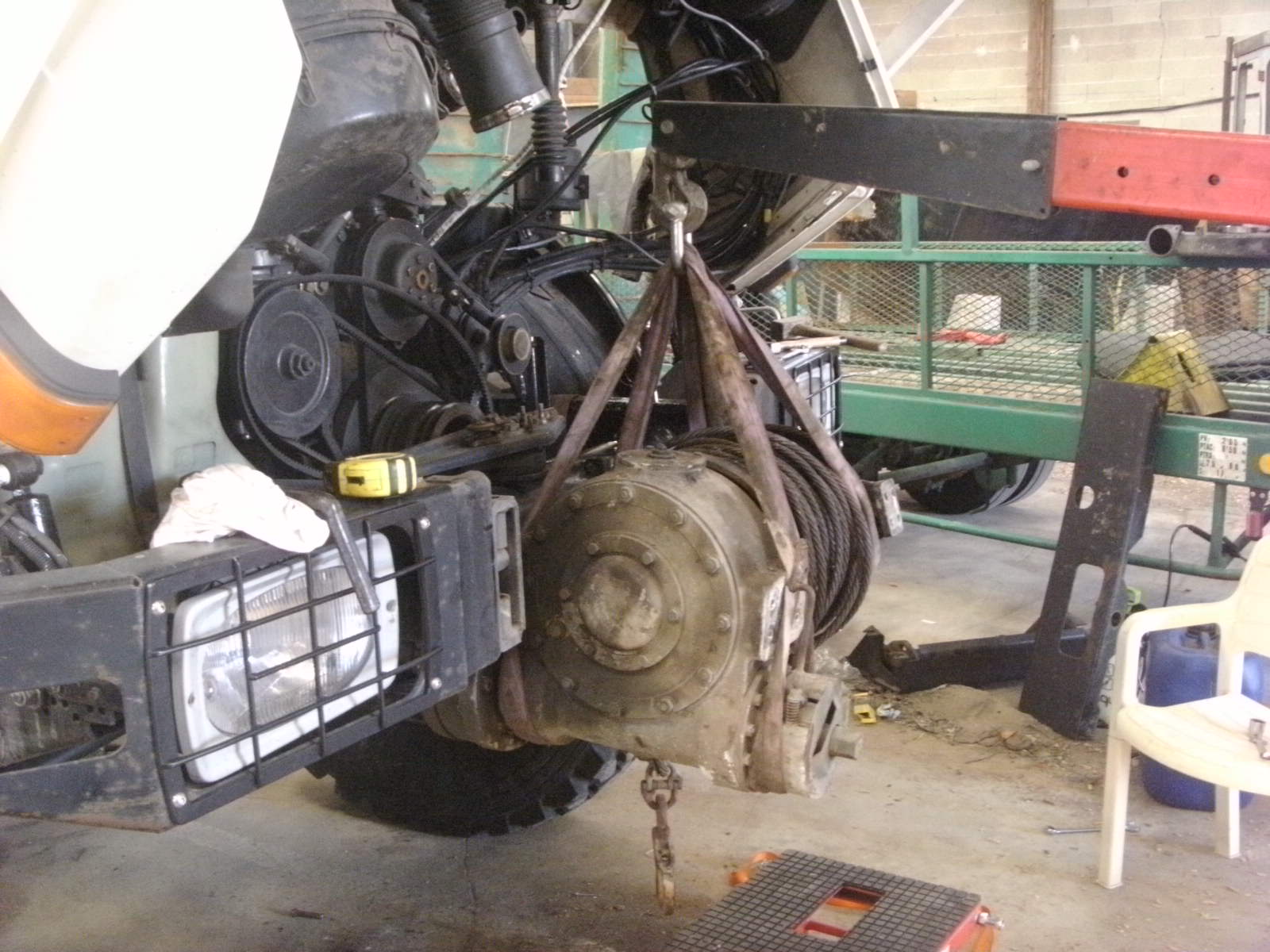

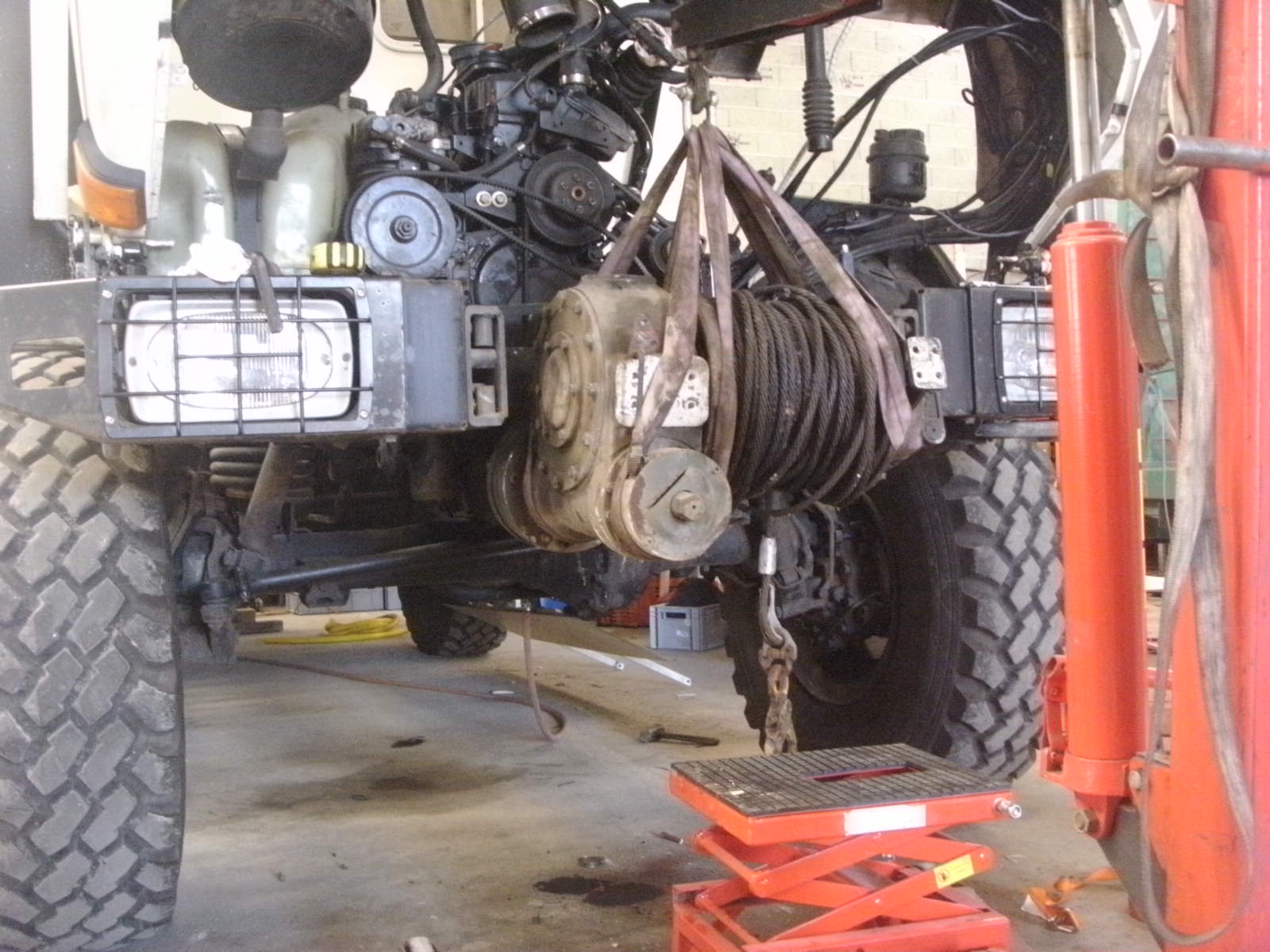

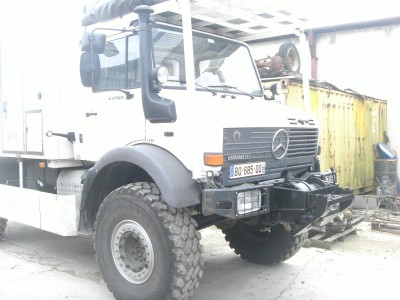

j'ai terminé l'installation du treuil sur mon Unimog 2150

je bute maintenant sur la connexion électrique de l'électrovanne d'alimentation du treuil
trois fils sortent du boitier, plus un fil de masse relié au châssis par une des vis de fixation
les trois fils sont reliés quand on les connecte deux par deux à l'ohm-mètre

est-ce qu'une âme charitable pourrait m'expliquer ?
merci d'avance

[Denis Chassac]

j'ai terminé l'installation du treuil sur mon Unimog 2150

je bute maintenant sur la connexion électrique de l'électrovanne d'alimentation du treuil

C'est un treuil hydraulique ?

@+
Denis

[deniba]

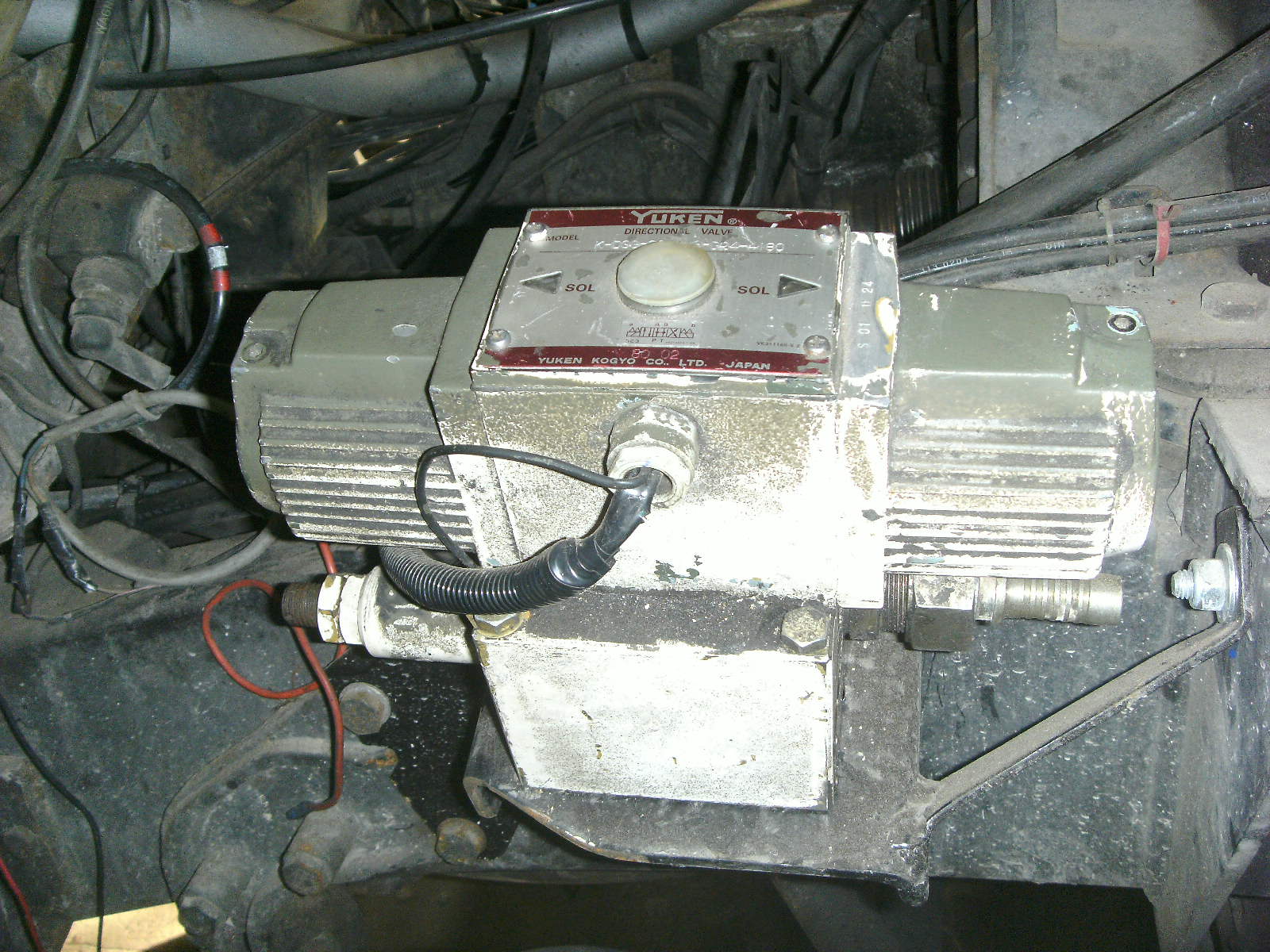

oui, c'est un treuil hydraulique commandé par une électrovanne (la photo)

[Bruno Jordan]

Trois fils voudrait dire un plus par EV plus une masse mais comme tu dis qu'il y a un fils de plus pour le masse???
Tu peux essayer avec une alim directe
Si l'EV est alimentée tu entends un "clac"
Sinon démontage pour voir ou vont les fils.
Pour une bobine il n'y a pas de sens de branchement +/-

[deniba]

3 fils: marron, jaune et bleu + le fil de masse que je mets au châssis
lorsque je mets du + au marron, le fusible saute: donc le marron c'est soit une masse, soit un court circuit ?
lorsque je mets du + aux 2 autres (jaune ou bleu) ça fait "clac" (mais je ne sais pas de quel côté)
lorsque je mets le marron au -, du + au jaune ça fait "clac", du + au bleu ça fait RIEN
mystère ...
donc si personne n'a un SM8 équipé treuil pour regarder, je vais démonter

[le zoy]

3 fils: marron, jaune et bleu + le fil de masse que je mets au châssis
lorsque je mets du + au marron, le fusible saute: donc le marron c'est soit une masse, soit un court circuit ?
lorsque je mets du + aux 2 autres (jaune ou bleu) ça fait "clac" (mais je ne sais pas de quel côté)
lorsque je mets le marron au -, du + au jaune ça fait "clac", du + au bleu ça fait RIEN
mystère ...
donc si personne n'a un SM8 équipé treuil pour regarder, je vais démonter

Salut
relis ce post du début et tu verras que Olive en a un...
envois lui peut-être un MP ?
A+
Olivier (le zoy)

[Bruno Jordan]

Pour savoir de quelle coté ça claque, si tu mets la mains dessus.tu dois le sentir et si tu as des grosses mains caleuses tu utilises le bon vieux système du stéthoscope, une petite baguette de bois de 20 cm, un bout posé sur l' EV et l'autre bout contre ton oreille, et si en plus tes sourd je peux plus rien pour toi.

Brun chez Saviem est la masse si je ne me trompe pas.

[Le Camioneur]

...si tu as des grosses mains caleuses tu utilises le bon vieux système du stéthoscope, ... si en plus tes sourd, je peux plus rien pour toi.

Pardon, intervention pas très constructive mais j'adore! (et le système est loin d'être con)
J'ai en tout cas beaucoup ri! (en espérant tout de même que ça ne serve pas qu'à ça.)
Respect Bruno, j'aimerais tous les jours pouvoir en faire des pareilles....

[lapetite]

Salut Denis, salut tou(te)s

Tout d'abord, tu excuseras mon manque de connaissance. Le tonton smdoka n'a pas de treuil.
Je suis curieuse de savoir comment tu as branché le T500 sur le mog ? sur prise de force ?
Tu as rajouté l'électrovanne ?

J'ai vu que tu étais sur tous les fronts pour obtenir des infos, nous te souhaitons bonne recherche.
Au plaisir de se rencontrer au 'petits gros'. En plus avec le proto !

Salutations
lapetite

[deniba]

le treuil T500H est un treuil hydraulique, et mon mog est équipé d'une pompe sur prise de force
l"électrovanne est d'origine, montée pour commander le treuil sur le TRM4000

[Olivier]

je regarderai mais il ne me semble pas avoir vu d'élec sur mon treuil

Oliv'
