divers aménagements Pinz 6x6 Fx

Message par Fx712 »

voici quelques aménagements (améliorations ? ) que j'ai réalisés sur le Pinz dernièrement :

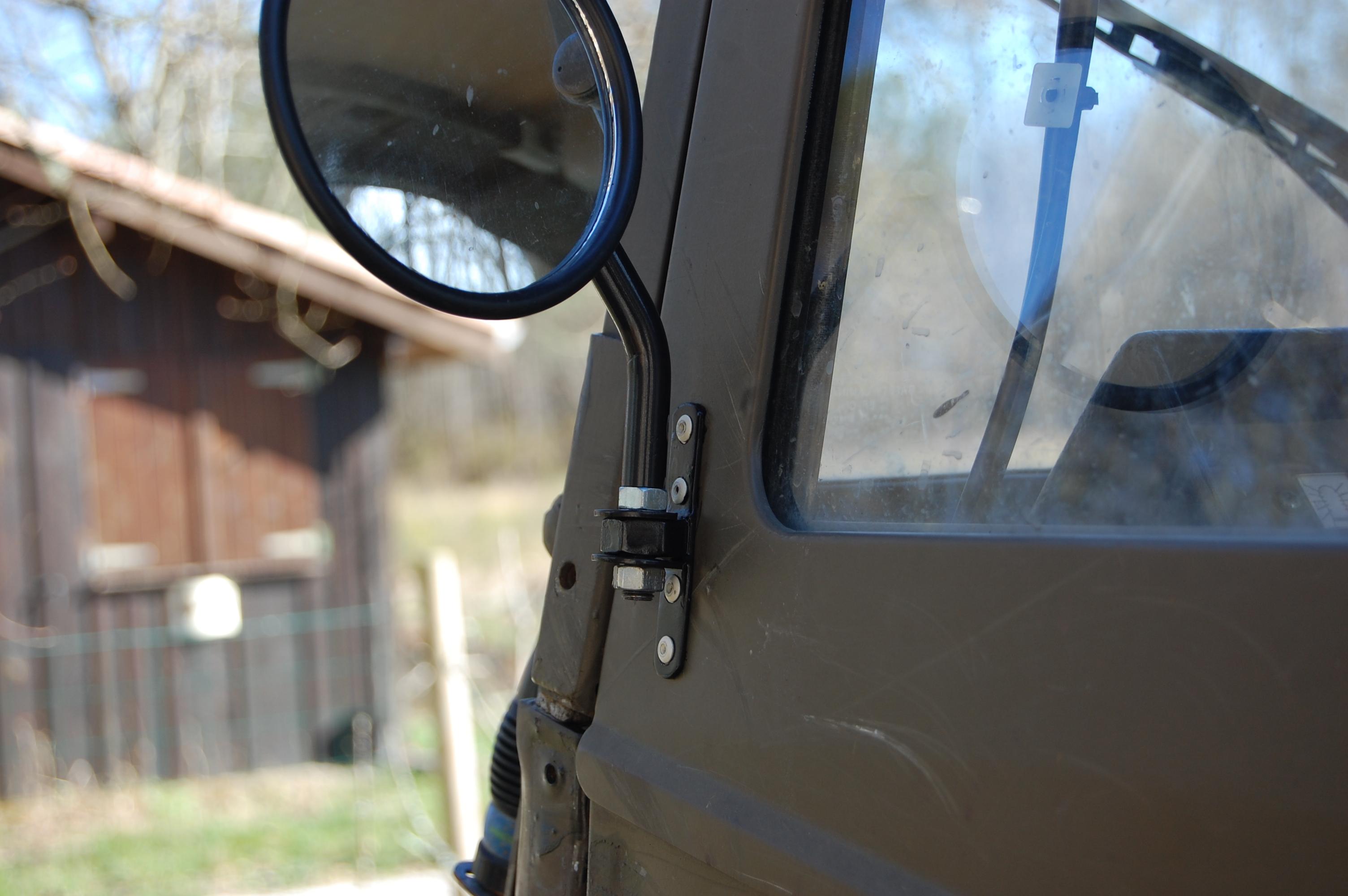

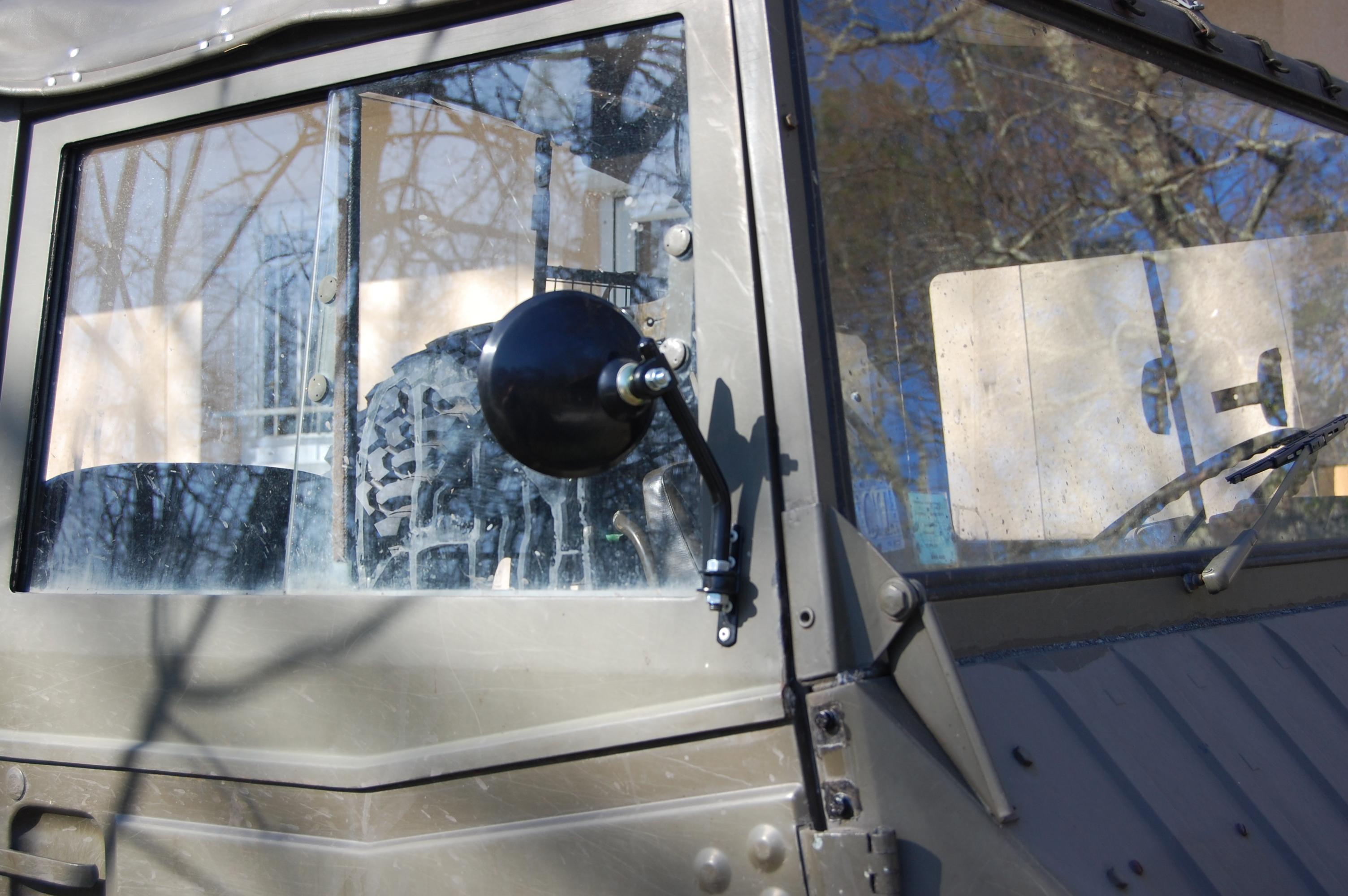

rétroviseurs extérieurs :

est-il utile de le rappeler ? :mrgreen: j'ai couché le Pinz, sur le côté gauche, et écrasé le rétro ... la pièce est introuvable ou hors de prix ...

après de longues recherches pour installer des rétros de remplacement qui ne soient pas trop récents (histoire de conserver un "look" homogène ) j'ai opté pour des rétros de Land Rover Séries !

les 2 pour ... 11.98 livres sterling ref 562912

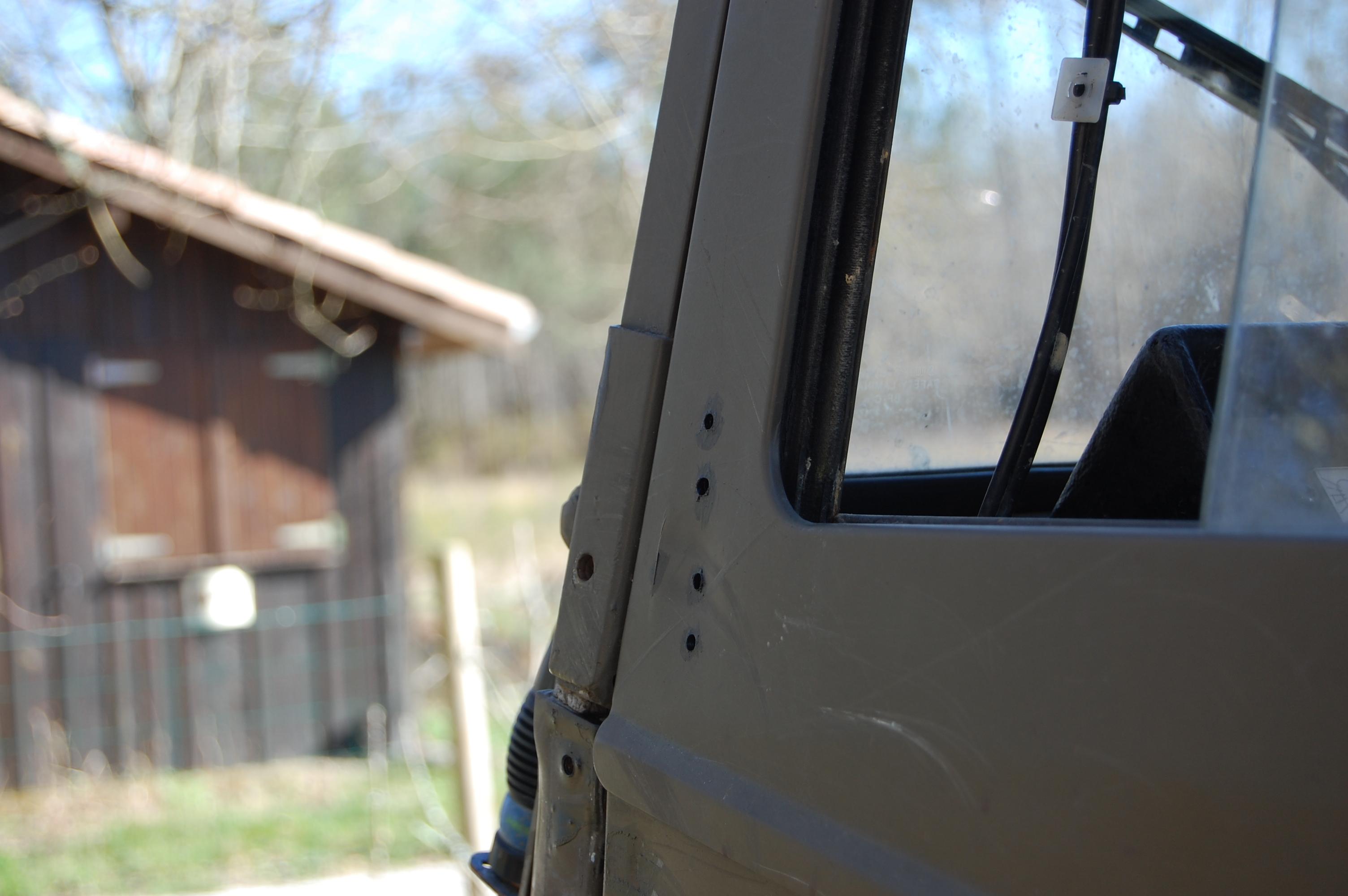

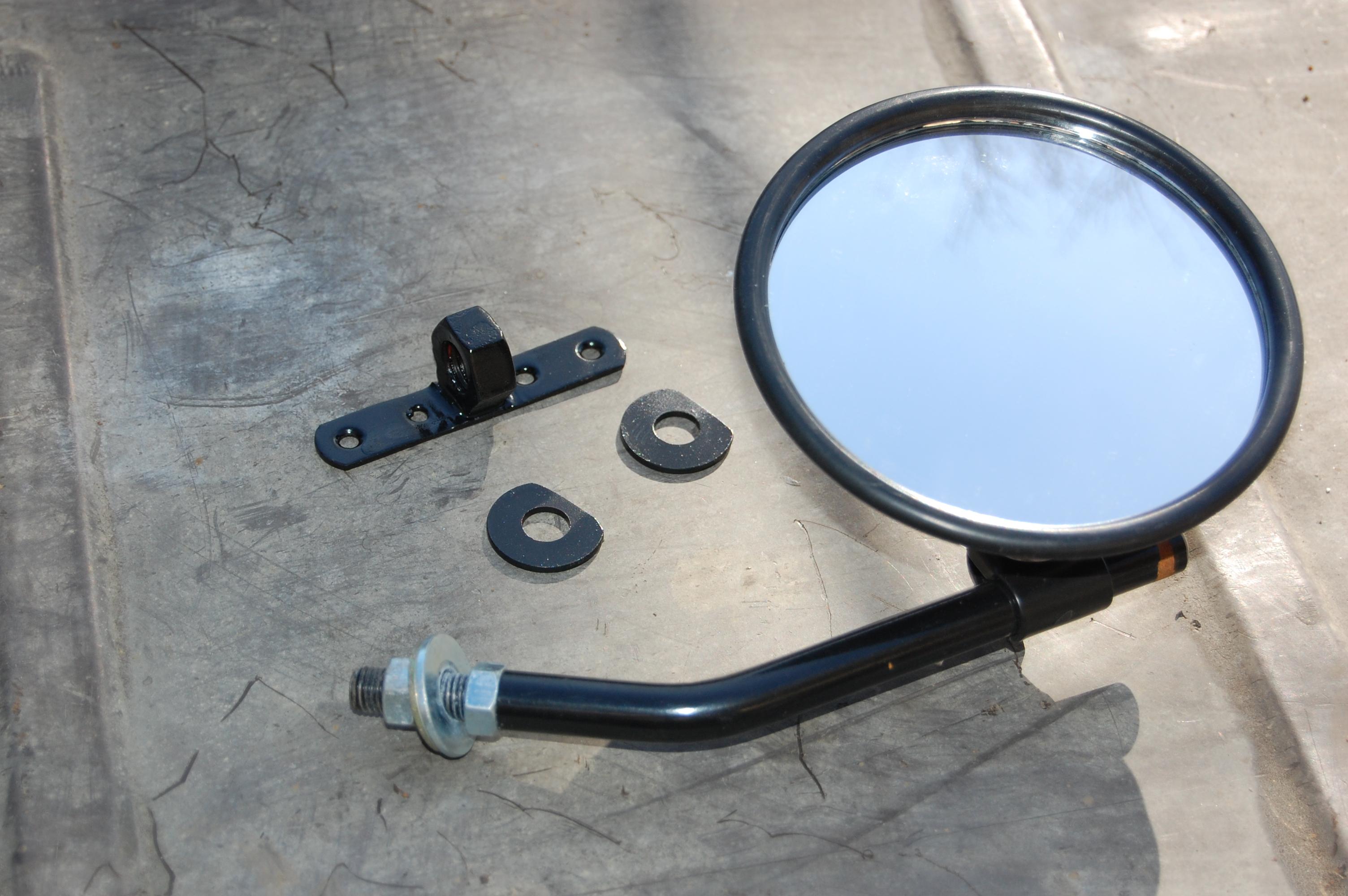

restait à les adapter sur la porte du Pinz : les rétros d'origine sont montés sur le montant de pare-brise, avec un GRAND bras,

les rétros de Séries sont plus courts (nettement) et fixés sur une surface horizontale

j'ai soudé un écrou sur une plaque de metal, puis riveté le tout (4 rivets) sur la porte :
je résultat me convient : pas trop cher, esthétique, etc ...
il est beau avec ses nouvelles "oreilles" ! :D
Pinz Power !

trésorier de l'Asso ....
Avatar du membre
Fx712
Tentant...
Tentant...
Reactions :
Messages : 1253
Enregistré le : 27 juil. 2008 18:38
Chaine Youtube : https://www.youtube.com/user/1500ti/videos

Re: divers aménagements Pinz 6x6 Fx

Message par Fx712 »

ensuite... la suite !

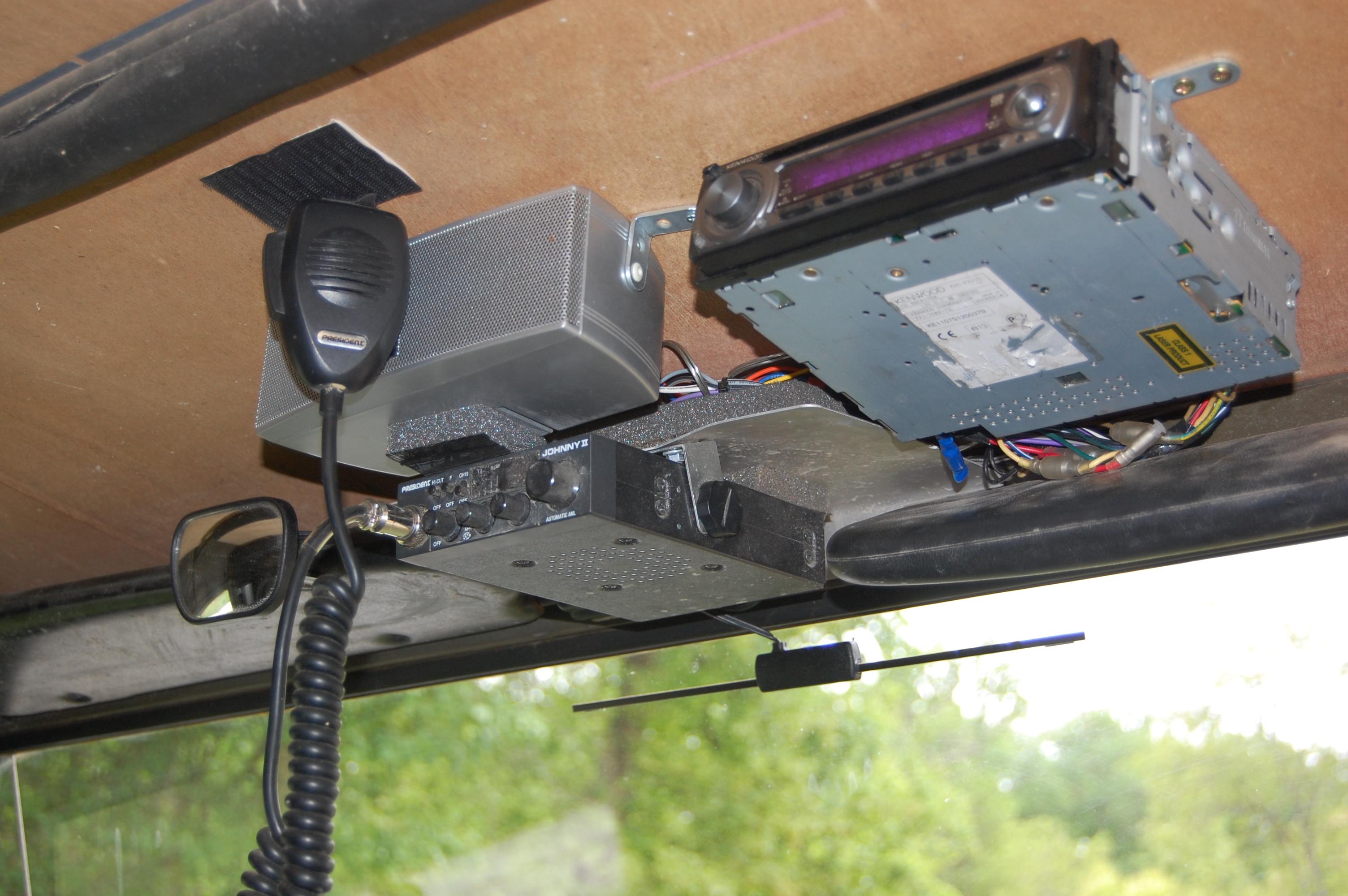

Autoradio !

si si ! ! j'y crois ! :mrgreen:

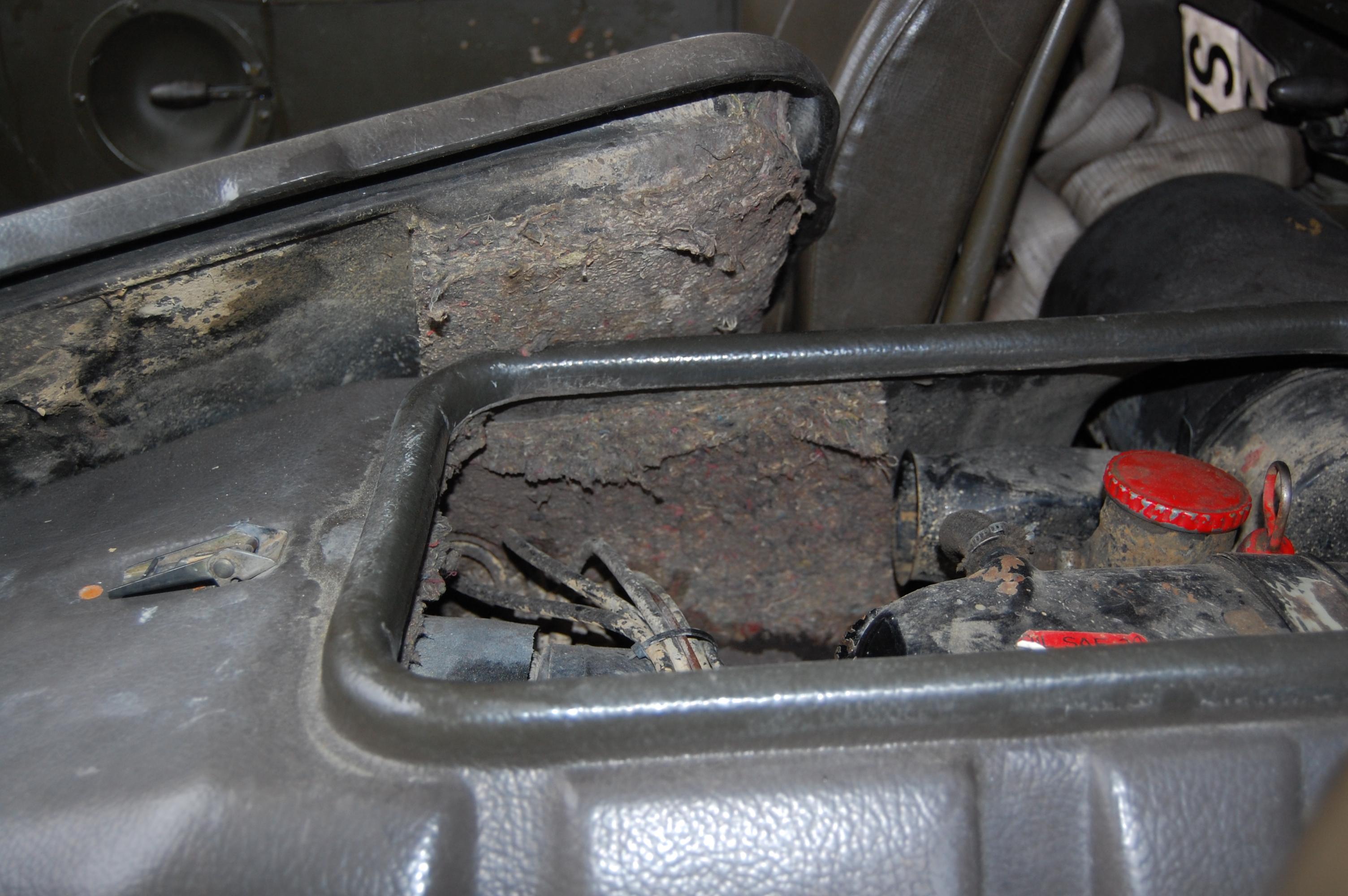

le capot moteur est relativement bien isolé (feutre autocollant automobile ), le toit est doublé (CP + mousse ), et je prévois de partir loin ...

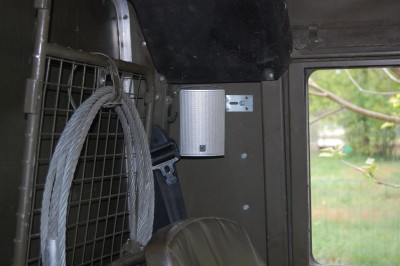

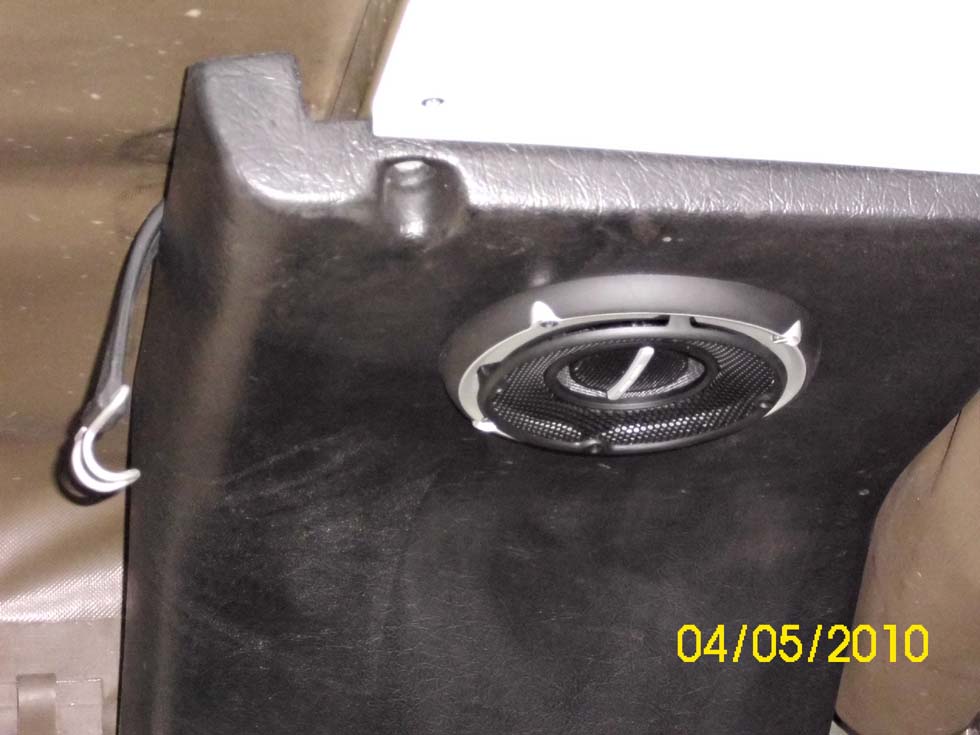

j'ai posé 3 HP (issus d'un kit Home Cinéma ) : 1 derrière chaque siège, sur le montant de la cabine, et un en face avant, au dessus de la CB.
l'autoradio est fixé au dessus du passager, sur le plafond en CP
seul soucis : j'ai un retour de masse sur le Pinz par l'alimentation "mémoire" ( je suis obligé de débrancher ce fil lors du stockage prolongé ... ) pas grave :wink:
Pinz Power !

trésorier de l'Asso ....
Avatar du membre
Bastien
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 4018
Enregistré le : 13 janv. 2007 17:03
Nom de Famille : Debucquoi
Prénom(s) : Sébastien
Instagram : https://www.instagram.com/bastien59360/
Chaine Youtube : https://www.youtube.com/channel/UCorSAy ... QhDqyNJQXg
Profil Facebook : https://www.facebook.com/Bastien59360
Site Perso ou Pro : http://debucquoi.com

Re: divers aménagements Pinz 6x6 Fx

Message par Bastien »

Cool ça va chatter sur les ondes aux petits gros 2010 :)

T'as penser au plus important ? A savoir l'air comprimé ????

Dimitri au boulot !!!

Bastien.
Toutes les fautes de frappe, d'orthographe, de grammaire et de syntaxe ci-dessus, sont la propriété intellectuelle de l'auteur.
Elles peuvent être reproduites ou même corrigées sans son accord préalable.
Avatar du membre
Fx712
Tentant...
Tentant...
Reactions :
Messages : 1253
Enregistré le : 27 juil. 2008 18:38
Chaine Youtube : https://www.youtube.com/user/1500ti/videos

Re: divers aménagements Pinz 6x6 Fx

Message par Fx712 »

encore ...

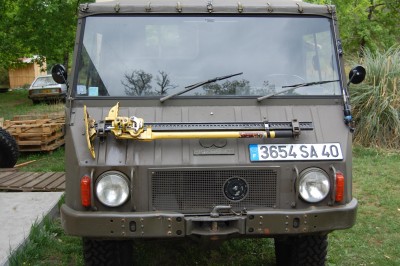

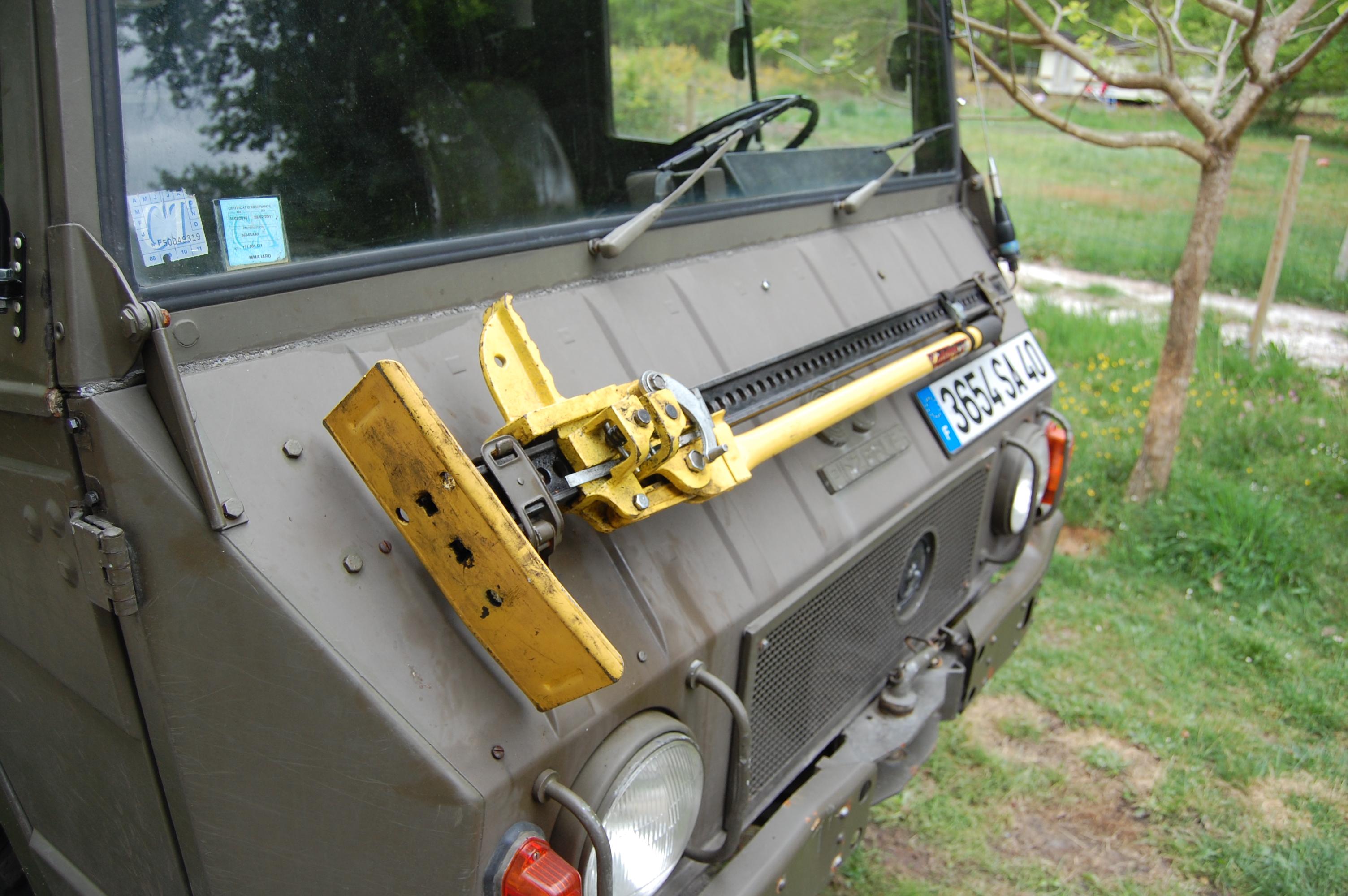

support de cric Hi-Lift

je ne savait pas où mettre ce cric Hi-lift, pourtant très utile dans certaines circonstances,

je me suis inspiré de photos vues sur le net :

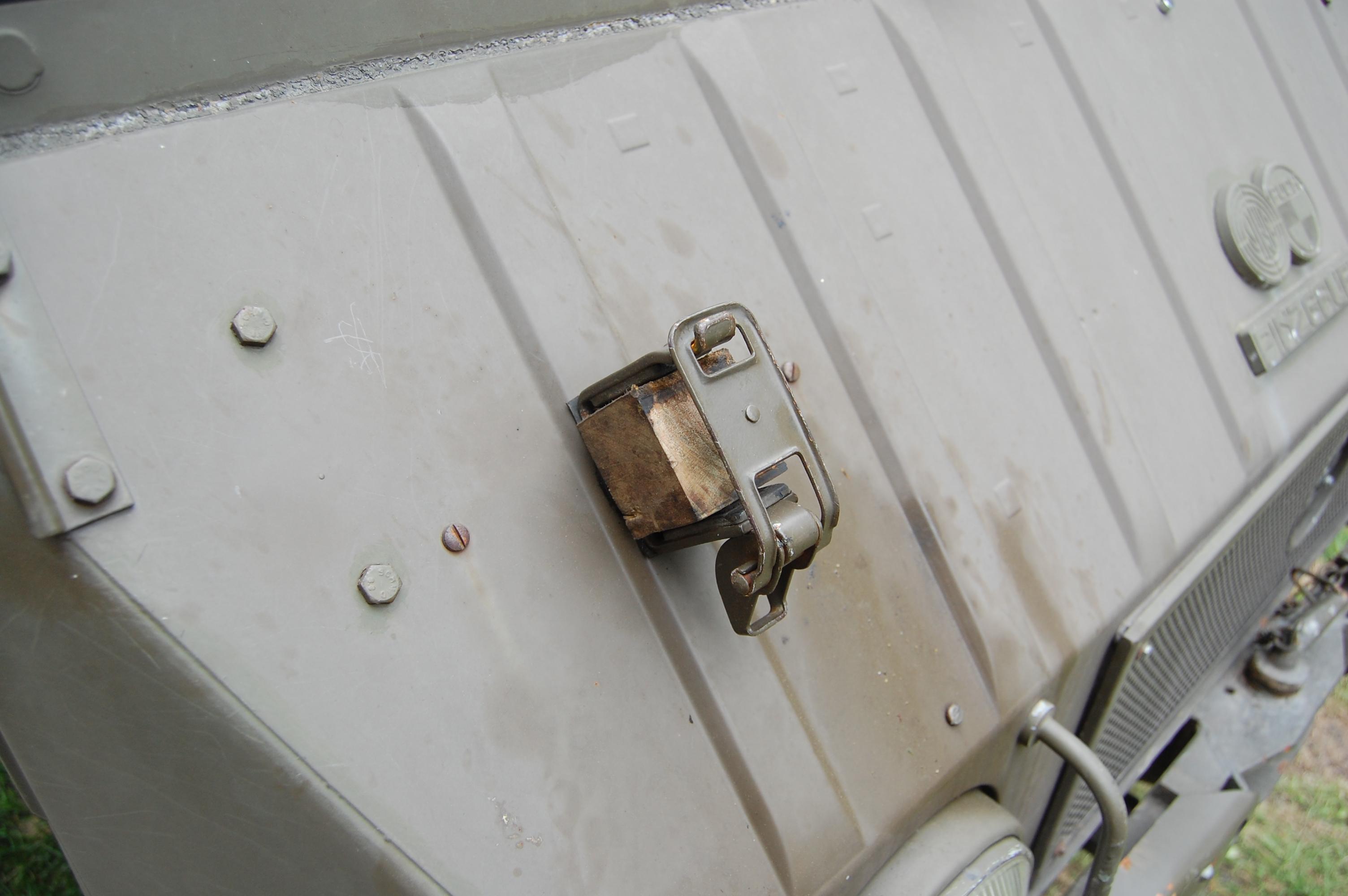

j'ai réutilisé les porte-fusils de la cabine (je ne mettrais probablement jamais de fusil, ni ici ni ailleurs ... :mrgreen: )
avec une cale d'épaisseur pour laisser passer la plaque du pied du cric, ça donne ça :
accessible, mais exposé (vol) : il faut prévoir un cadenas si on laisse le camion dans la rue ...
Pinz Power !

trésorier de l'Asso ....
Avatar du membre
Fx712
Tentant...
Tentant...
Reactions :
Messages : 1253
Enregistré le : 27 juil. 2008 18:38
Chaine Youtube : https://www.youtube.com/user/1500ti/videos

Re: divers aménagements Pinz 6x6 Fx

Message par Fx712 »

Bastien a écrit : T'as penser au plus important ? A savoir l'air comprimé ????

Bastien.
justement, j'y réfléchi ! pas encore de solution utilisable, mais j'y travaille !

donc pas de trompe PL pour les Petits Gros 2010 .... :(
Pinz Power !

trésorier de l'Asso ....
Avatar du membre
Fx712
Tentant...
Tentant...
Reactions :
Messages : 1253
Enregistré le : 27 juil. 2008 18:38
Chaine Youtube : https://www.youtube.com/user/1500ti/videos

Re: divers aménagements Pinz 6x6 Fx

Message par Fx712 »

encore !

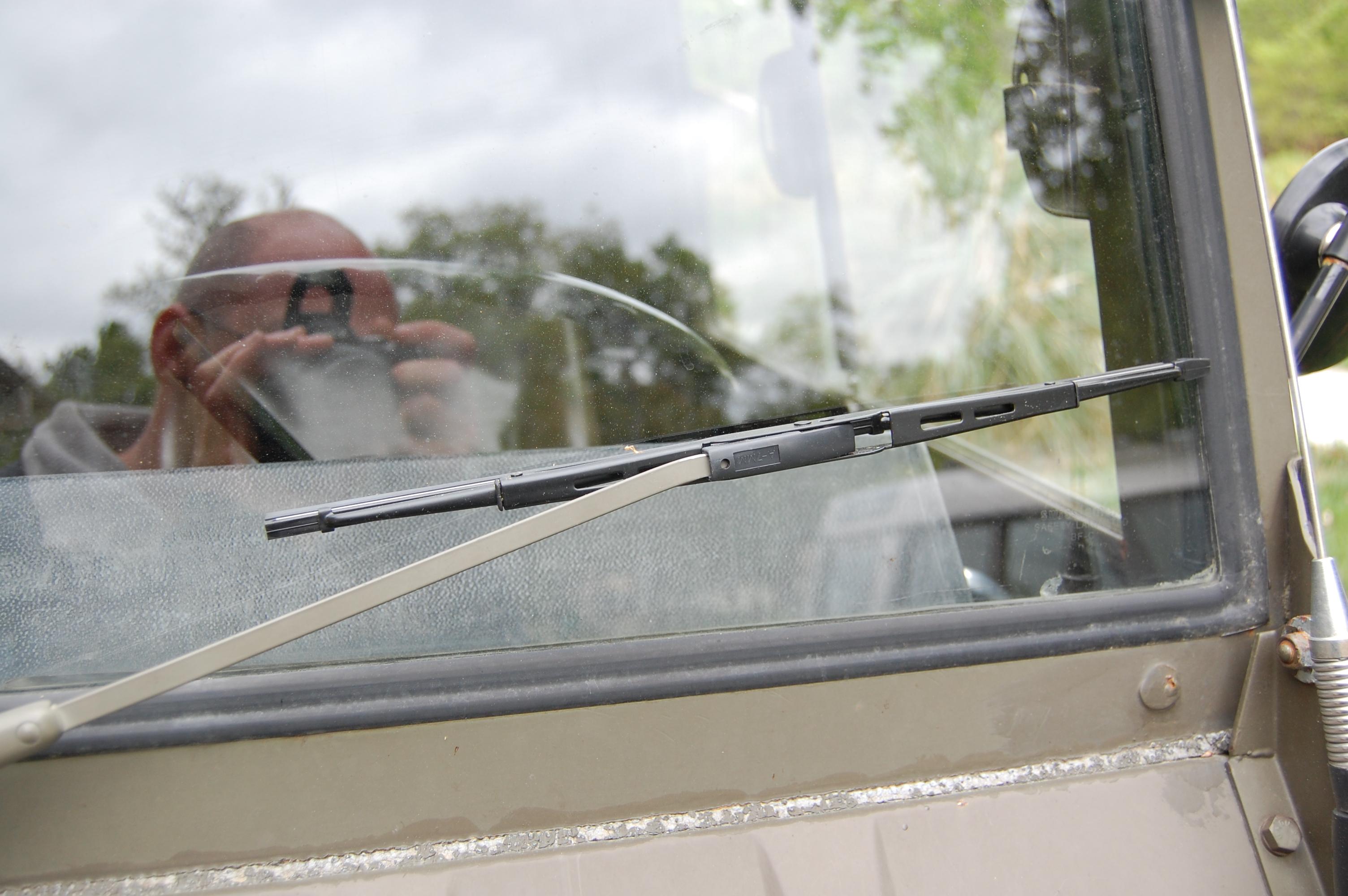

essuie-glaces

c'est con, mais les essuies-glace d'origine sont ... d'origine ! c'est à dire conçus dans les années 60 ! ! et malheureusement plus dispo aujourd'hui !

le balai est vissé sur le bras d'essuie-glace, montage courant à l'époque (Fiat/Alfa, Citroën 2CV ..., VHC japonais, etc ... )

j'ai adapté des embouts A7 (plat, 7mm de largeur) avec des balais récents en longeur 350mm.

il faut réduire un peu l'épaisseur du bras du Pinz ( 8 mm) et couper le haut de la lame du balais, qui ne passe pas sur le joint de pare-brise ...

et voila ! !
à suivre...
Pinz Power !

trésorier de l'Asso ....
Avatar du membre
OB1KnoB
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 5920
Enregistré le : 14 janv. 2007 12:28

Re: divers aménagements Pinz 6x6 Fx

Message par OB1KnoB »

Bastien a écrit :T'as penser au plus important ? A savoir l'air comprimé ????

Dimitri au boulot !!!
Plait-il ?
>> Tutorial pour insérer une photo dans un message, cliquez ici <<
sauvez un arbre, mangez un castor
Avatar du membre
Bastien
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 4018
Enregistré le : 13 janv. 2007 17:03
Nom de Famille : Debucquoi
Prénom(s) : Sébastien
Instagram : https://www.instagram.com/bastien59360/
Chaine Youtube : https://www.youtube.com/channel/UCorSAy ... QhDqyNJQXg
Profil Facebook : https://www.facebook.com/Bastien59360
Site Perso ou Pro : http://debucquoi.com

Re: divers aménagements Pinz 6x6 Fx

Message par Bastien »

Pour la CB !

Bastien
Toutes les fautes de frappe, d'orthographe, de grammaire et de syntaxe ci-dessus, sont la propriété intellectuelle de l'auteur.
Elles peuvent être reproduites ou même corrigées sans son accord préalable.
Avatar du membre
OB1KnoB
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 5920
Enregistré le : 14 janv. 2007 12:28

Re: divers aménagements Pinz 6x6 Fx

Message par OB1KnoB »

Parce que t'as une CB à air comprimé toi ? :mrgreen:
>> Tutorial pour insérer une photo dans un message, cliquez ici <<
sauvez un arbre, mangez un castor
Avatar du membre
Bastien
Je scinde les sujets.
Je scinde les sujets.
Reactions :
Messages : 4018
Enregistré le : 13 janv. 2007 17:03
Nom de Famille : Debucquoi
Prénom(s) : Sébastien
Instagram : https://www.instagram.com/bastien59360/
Chaine Youtube : https://www.youtube.com/channel/UCorSAy ... QhDqyNJQXg
Profil Facebook : https://www.facebook.com/Bastien59360
Site Perso ou Pro : http://debucquoi.com

Re: divers aménagements Pinz 6x6 Fx

Message par Bastien »

Oui elle porte à 5km ;)
Toutes les fautes de frappe, d'orthographe, de grammaire et de syntaxe ci-dessus, sont la propriété intellectuelle de l'auteur.
Elles peuvent être reproduites ou même corrigées sans son accord préalable.
Avatar du membre
amabrom
Bricoleur de niveau 2
Bricoleur de niveau 2
Reactions :
Messages : 339
Enregistré le : 23 mars 2010 07:29

Re: divers aménagements Pinz 6x6 Fx

Message par amabrom »

En fait on trouve toujours les balais d'origine, mais il sont chers comparativement à des balais modernes. Pour conserver le bras intact, tu aurais pu monter des adaptateurs pour véhicules agricoles, qui font 8mm de largeur et qui coûtent pas plus de 5-6 Euros.

J'ai aussi installé la radio... mais je rêvais de l'utiliser en roulant... c'est absolument illusoire !!! Ce n'est que du bruit en plus !
Comment as-tu fait pour insonoriser le capot moteur ? J'ai collé des mousses phono absorbantes sur les tôles latérales, en vain ! Oh je ne dis pas quelques Db en moins mais j'ai p'têtre passé de 120 à 110... A 110 on est toujours sourds ! Ou alors on roule à 70 et là on parviens à s'entendre...

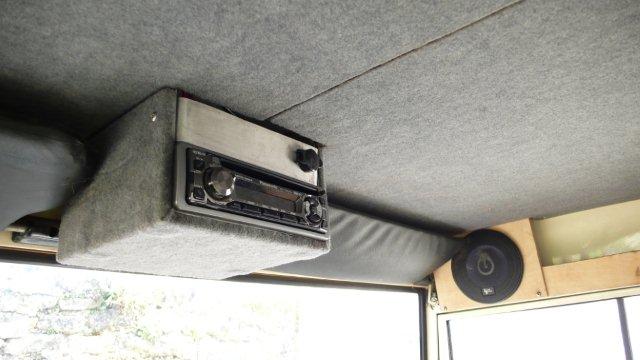

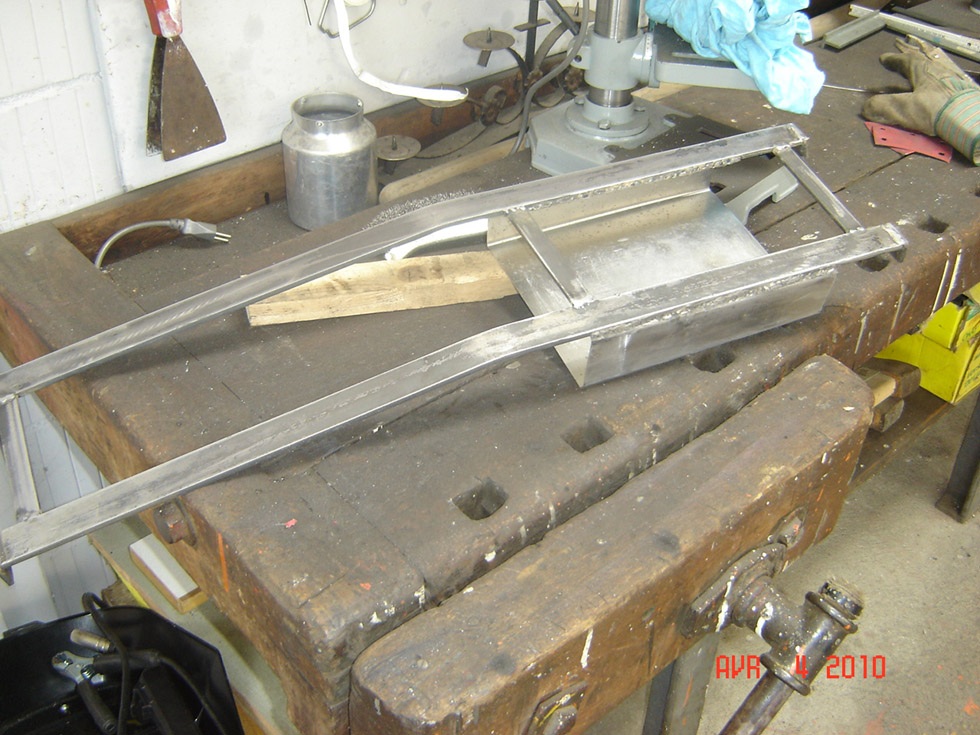

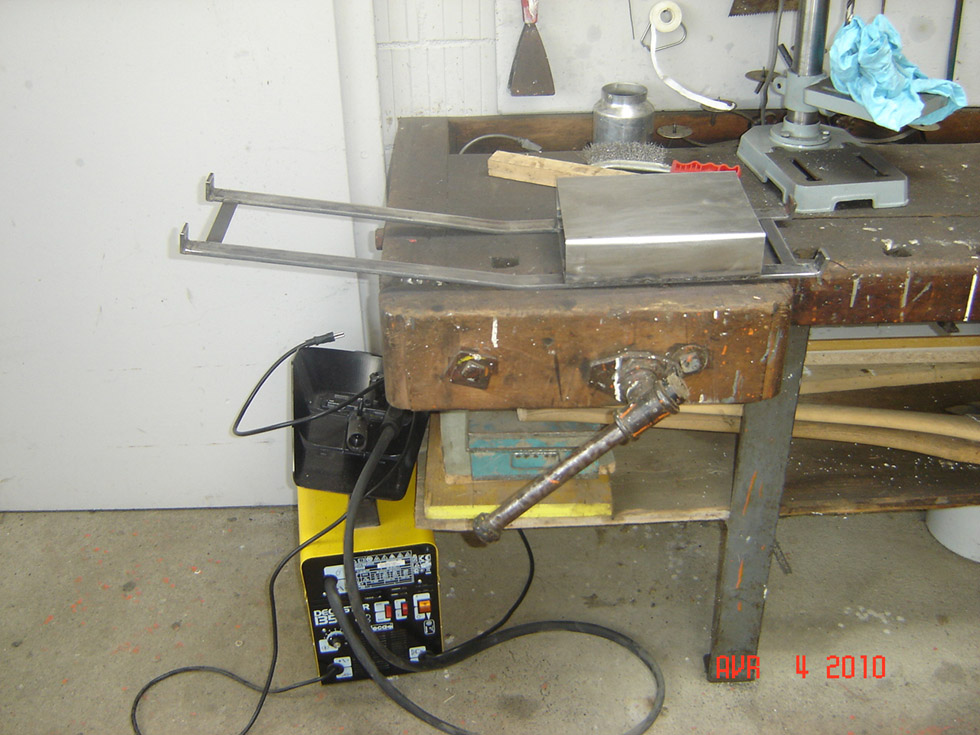

Fabrication d'un support pour la radio
Fabrication d'un support pour la radio
Support 2.jpg

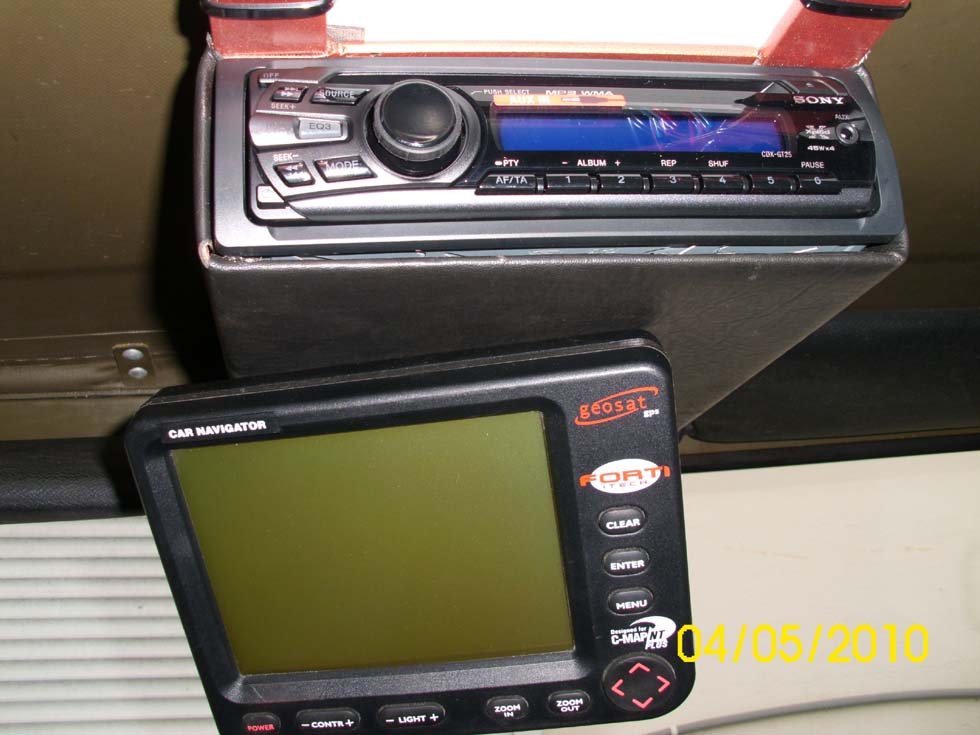

radio et GPS, le confort...
radio et GPS, le confort...

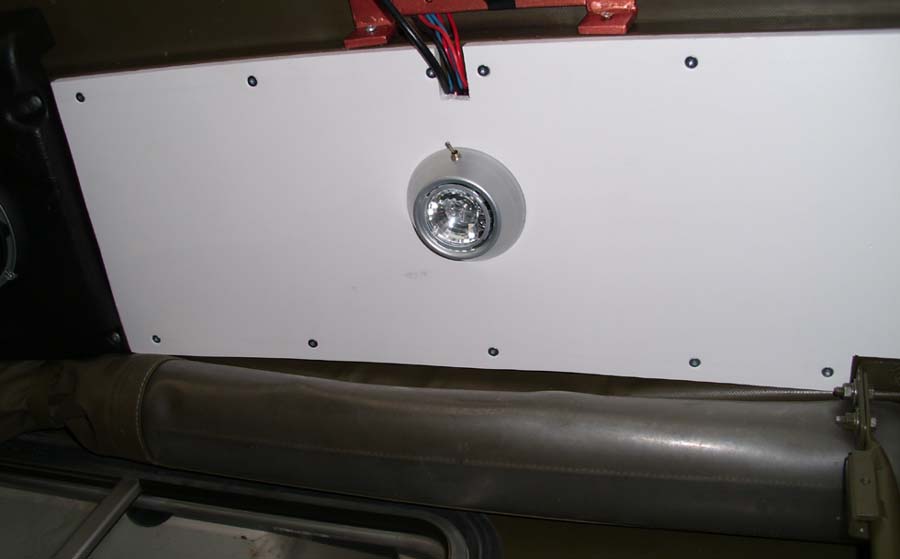

Un peu de lumière &quot;moderne&quot;

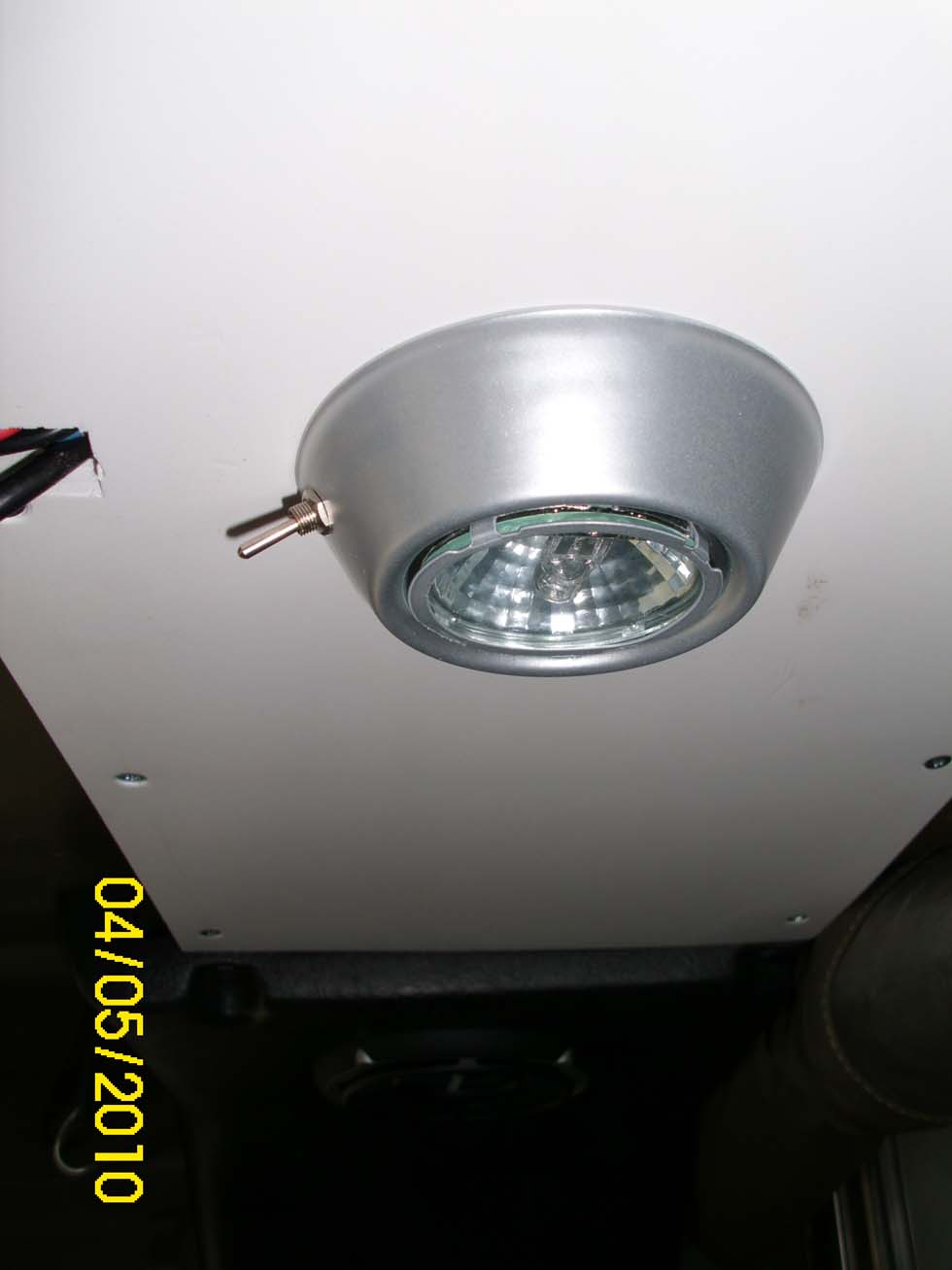

Un peu de lumière "moderne"
Plafonnier 2.jpg
Avatar du membre
YoHedge
Lost
Lost
Reactions :
Messages : 504
Enregistré le : 01 nov. 2009 21:48

Re: divers aménagements Pinz 6x6 Fx

Message par YoHedge »

Bin histoire de participer :) j'ai aussi l'autoradio :
Pour être honnête je ne l'ai pas encore beaucoup utilisé, on roule trop vite ici ;-D
Mais de temps en temps, la grille du haut parleur se rappelle à nos bon souvenirs en tombant sur nos genoux !! :lol:

C'est le précédent proprio qui l'a installé et il l'a pas mal utilisé pendant son tour d'Afrique d'un an.
Faut dire que sur les pistes avec les vélos fous, les ânes, les trous, les enfants qui courent, les charrettes et les taxi brousses, on roule moins vite qu'ici :lol:
Du coup on entend à nouveau la musique qui sort du poste :mrgreen:

Mais j'ai pas de CB !!! Miiiince !!!
:)
yohedge
Jeune padawan en mécanique...

.: http://www.hedge.fr :.
Avatar du membre
Fx712
Tentant...
Tentant...
Reactions :
Messages : 1253
Enregistré le : 27 juil. 2008 18:38
Chaine Youtube : https://www.youtube.com/user/1500ti/videos

Re: divers aménagements Pinz 6x6 Fx

Message par Fx712 »

amabrom a écrit : Comment as-tu fait pour insonoriser le capot moteur ?
Salut Armand

en fait j'ai collé un feutre adhésif à l'intérieur du capot moteur. épais d'environ 10/15 mm, vendu en plaques (en centre auto) ,à découper aux ciseaux : c'est très proche de l'isolant déjà présent sous le capot moteur, .

par exemple
mais surtout, avec ma capote en toile, j'ai réduit le niveau sonore en posant un faux plafond ( 2 x 1/2 plafond), doublé de mousse , pour tendre la bâche, et éviter qu'elle batte au vent. Ça c'est efficace, même si j'ai maintenant quelques grincements ( les plaques se touchent )

mais c'est vrai qu'au delà de 75/80 km/h, l'autoradio est superflu ... :mrgreen: , c'est plus pour le "fun". d'ailleurs on voit bien que l'intégration est sommaire ! ton support me parait très robuste pour supporter le poids d'un autoradio ! :D je me suis contenté de visser des pattes de fixation dans le plafond en CP.

comme pour le Pinz de Hedge : la moquette et les HP intégrés, ce n'est pas pour tout de suite :mrgreen:

Roots !
Pinz Power !

trésorier de l'Asso ....
Avatar du membre
amabrom
Bricoleur de niveau 2
Bricoleur de niveau 2
Reactions :
Messages : 339
Enregistré le : 23 mars 2010 07:29

Re: divers aménagements Pinz 6x6 Fx

Message par amabrom »

Bonne idée, la mousse ! J'en ai encore quelques m2, je vais essayer...

Le support de la radio est en effet costaud, comme çà je peux l'utiliser pour pendre encore autre chose (une CB, un canon anti-char :lol: ...)
C'est un fer plat que j'avais en rab... mais plus mince il aurait vibré. Et sur ce genre d'outil je préfère du solide pour ne pas ramasser la radio et le GPS sur la figure après quelques km de tôle ondulée. :lol:

Tout est connecté sur un transfo 24v-12v. Je dois encore y connecter un allume-cigare (Moi qui ne fume pas !) pour y brancher d'autres accessoires.

A+ :D
Avatar du membre
Fx712
Tentant...
Tentant...
Reactions :
Messages : 1253
Enregistré le : 27 juil. 2008 18:38
Chaine Youtube : https://www.youtube.com/user/1500ti/videos

Re: divers aménagements Pinz 6x6 Fx

Message par Fx712 »

encore un aménagement de confort ... pour ma moitié !

marche-pied

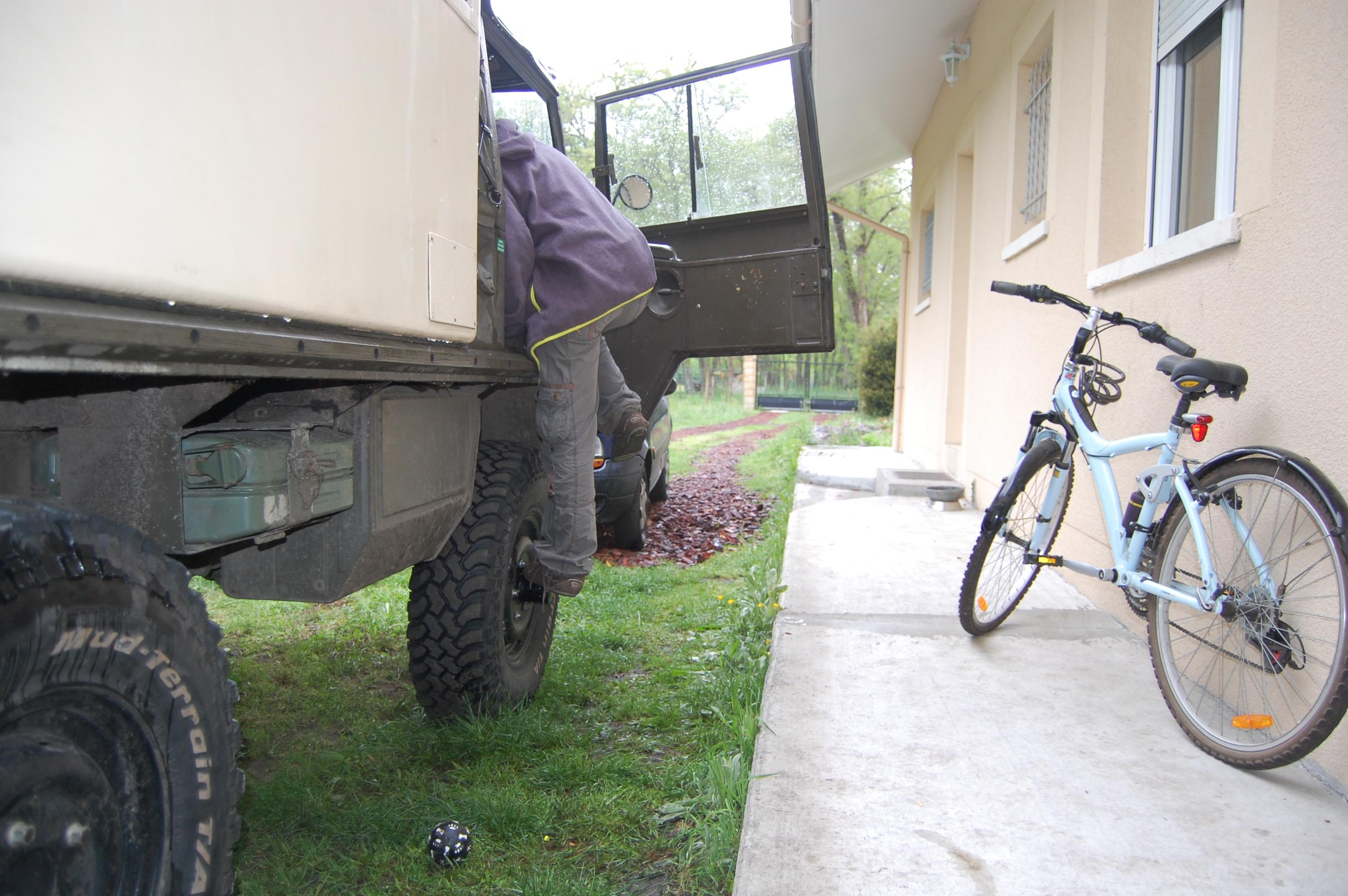

ceux qui ont eu le bonheur de rouler en Pinz savent que le siège est inaccessible pour les petits gabarits ! l'assise est à plus d' 1.20 m du sol ! le plancher est vers 90/95 cm mais avec un seuil haut d'environ 8 cm ...

alors pour ma chérie ( 1.60 m) ça fait haut ...

voila un bricolage (n'ayons pas peur des mots ! :mrgreen: ) pour améliorer tout ça :

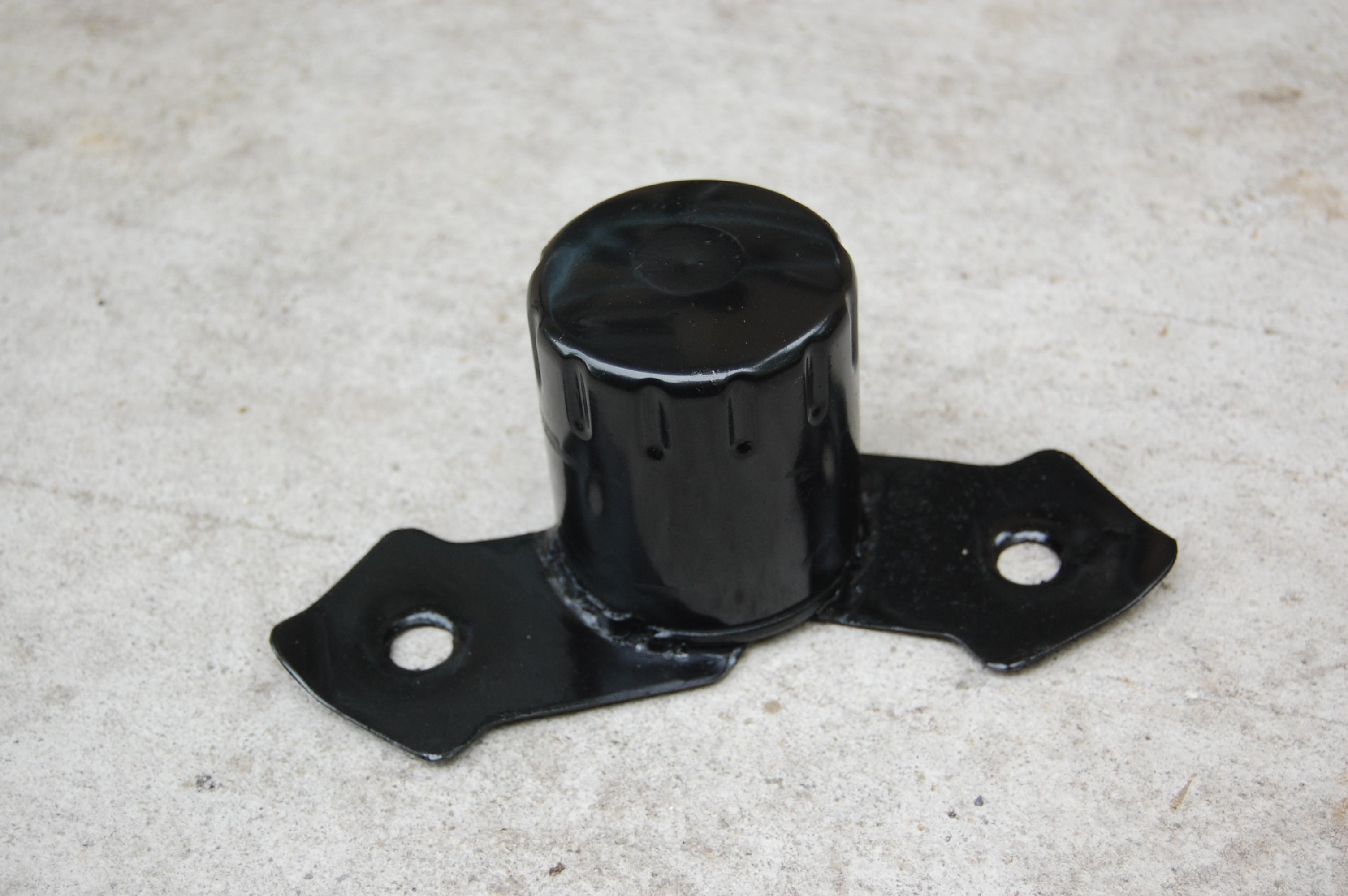

bêtement : un vieux filtre à huile, soudé sur une patte avec 2 trous pour la fixer ... là :
et ça a l'heur de lui plaire ! !
et ... hop ! en "voiture" !
Pinz Power !

trésorier de l'Asso ....
Avatar du membre
amabrom
Bricoleur de niveau 2
Bricoleur de niveau 2
Reactions :
Messages : 339
Enregistré le : 23 mars 2010 07:29

Re: divers aménagements Pinz 6x6 Fx

Message par amabrom »

:D On dirait des ferrements de volet avec un filtre à huile soudé dessus !? :D
Avatar du membre
Fx712
Tentant...
Tentant...
Reactions :
Messages : 1253
Enregistré le : 27 juil. 2008 18:38
Chaine Youtube : https://www.youtube.com/user/1500ti/videos

Re: divers aménagements Pinz 6x6 Fx

Message par Fx712 »

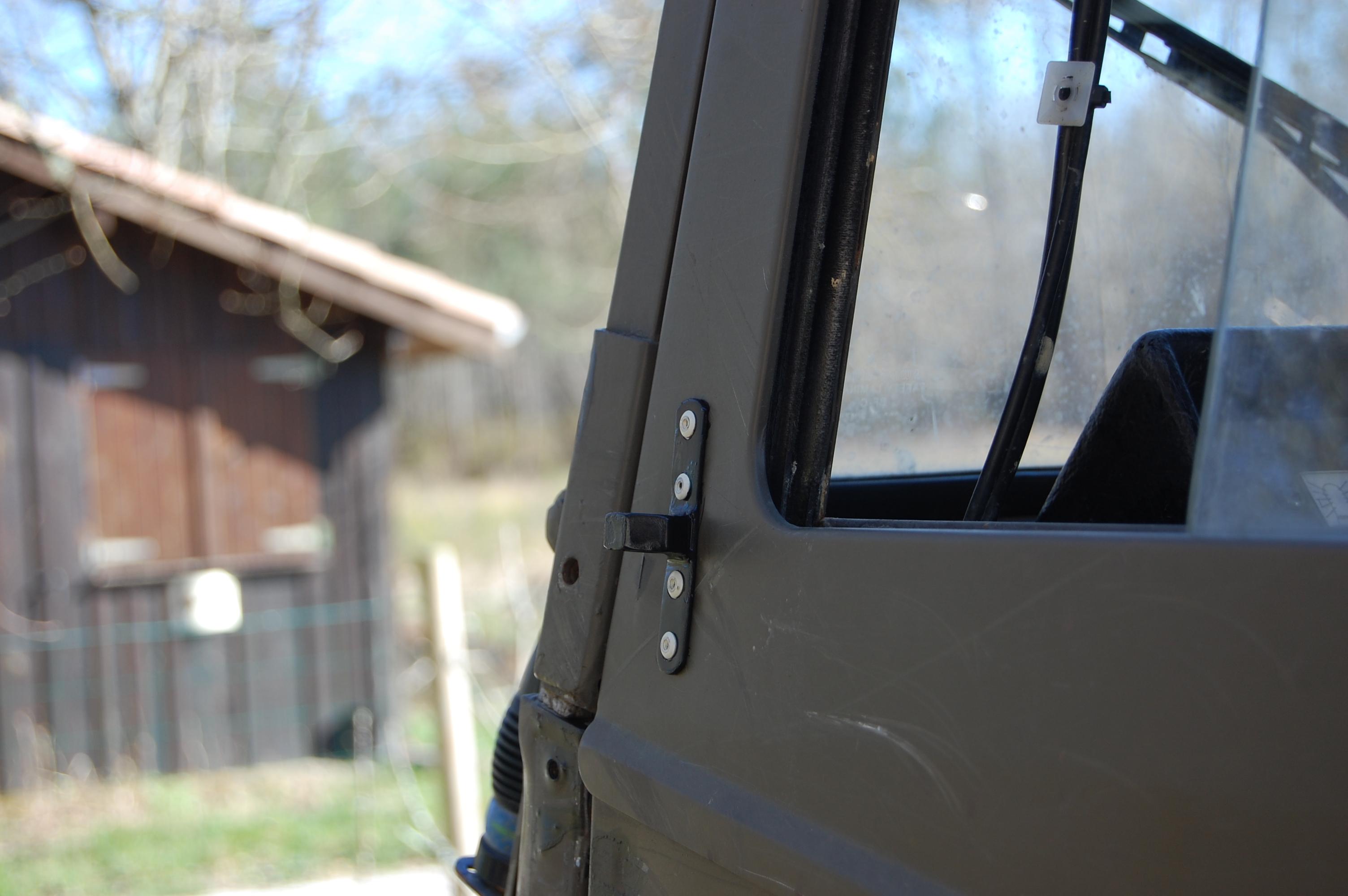

amabrom a écrit : ferrements
? ? en Suisse peut être, en Français je ne crois pas que ça existe. .... :mrgreen: ferrures ?

on fait ce sont des cales d'épaisseur en acier pour le montage d'attelage sur les 307 / 308/ C4 (c'est le même )
j'en récupère à chaque montage (1 à 2 par mois, 5 ou 6 plaques de tailles variées à chaque fois ... )

au passage, c'est le seul attelage livré avec des cales pour adapter à la largeur des longerons du VHC ! :shock:
Pinz Power !

trésorier de l'Asso ....
Avatar du membre
amabrom
Bricoleur de niveau 2
Bricoleur de niveau 2
Reactions :
Messages : 339
Enregistré le : 23 mars 2010 07:29

Re: divers aménagements Pinz 6x6 Fx

Message par amabrom »

:D Si si, ferrement c'est bien français ! Ou alors les français parlent une autre langue :lol: ?
Avatar du membre
kabistrotteurs
Surfeur sur neige
Surfeur sur neige
Reactions :
Messages : 896
Enregistré le : 30 nov. 2008 16:33
Chaine Youtube : https://www.youtube.com/user/kabistrotteurs

Re: divers aménagements Pinz 6x6 Fx

Message par kabistrotteurs »

amabrom a écrit ::D Si si, ferrement c'est bien français ! Ou alors les français parlent une autre langue :lol: ?
Mais tu ne le savais pas :lol: ils parlent le français de l'Europe :lol: :lol: ,ok je sors

Apluhe
Celui qui, tout au long de la journée, est actif comme une abeille, est fort comme un taureau, bosse comme un cheval, et qui le soir venu est crevé comme un chien, devrait consulter un véto car il est fort probable que se soit un âne.
Avatar du membre
Fx712
Tentant...
Tentant...
Reactions :
Messages : 1253
Enregistré le : 27 juil. 2008 18:38
Chaine Youtube : https://www.youtube.com/user/1500ti/videos

Re: divers aménagements Pinz 6x6 Fx

Message par Fx712 »

oui ! français ! mais je ne connaissais pas ... :oops:

pas grave, j'apprends tous les jours !
Pinz Power !

trésorier de l'Asso ....
Répondre

Retourner vers « Pinzgauer »
