Pose d'un shelter sur un LA1113

Message par woolf »

Salut,

Voici le détail de la fixation d'un shelter sur un châssis de LA1113 :mrgreen:

http://www.allrad-lkw-gemeinschaft.de/p ... sc&start=0
Si vous étiez un vrai pilote, nous ne serions pas sur cette ile !
Je suis le meilleur pilote que vous n'ayez jamais eu.
Ah oui, j'ai volé deux fois avec vous, on s'est écrasé la moitié du temps !
Avatar du membre
bpoursin
J'ai suivis les tutoriaux d'Hedge !
J'ai suivis les tutoriaux d'Hedge !
Reactions :
Messages : 2502
Enregistré le : 19 nov. 2008 17:48

Re: Pose d'un shelter sur un LA1113

Message par bpoursin »

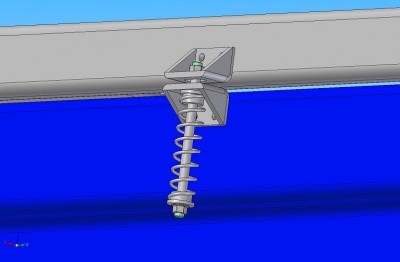

Cela semble intéressant, il a monté un gros amortisseur pour freiner les mouvements de sa cellule... faudrai voir à l'usage si cela stabilise vraiment le véhicule...
TEAM DRIV'EVENTS
Avatar du membre
hippo
bestposter
bestposter
Reactions :
Messages : 19881
Enregistré le : 27 juin 2008 16:03

Re: Pose d'un shelter sur un LA1113

Message par hippo »

je crois pas que ce soit le même justement
tu parlais de ces images là?

il y a plusieurs interlocuteurs (comme ici, c'est un forum :mrgreen: même si on retrouve souvent les memes :oops: )

et je pense donc qu'ils parlent de camions et de concept différents...qui sont d'ailleurs plus ou moins identiques a notre Pantanal national et ibérique Georges es pour la représentation des 2 styles différents.

pascal

voir les 3types de montage de très souple a rigide: viewtopic.php?f=29&t=2901&p=27783#p27783
Fichiers joints
Avatar du membre
manuwissant
Bon citoyen
Bon citoyen
Reactions :
Messages : 253
Enregistré le : 22 juin 2009 09:02

Re: Pose d'un shelter sur un LA1113

Message par manuwissant »

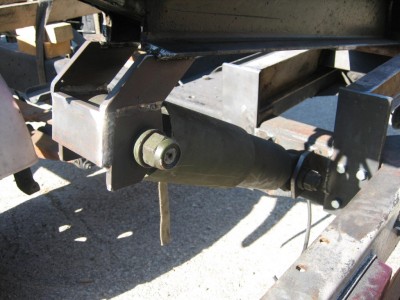

Ça a quand même l'air plus facile à fabriquer, plus facile à entretenir et plus facile à changer en cas de casse ce système à ressorts. La cellule est juste fixée avec ce type de ressorts et elle est bridée en latérale par les renforts uniquement vissés sur le faux châssis? J'ai bon? :D
Avatar du membre
kabistrotteurs
Surfeur sur neige
Surfeur sur neige
Reactions :
Messages : 896
Enregistré le : 30 nov. 2008 16:33
Chaine Youtube : https://www.youtube.com/user/kabistrotteurs

Re: Pose d'un shelter sur un LA1113

Message par kabistrotteurs »

Hello,

Hihihi le camion ,il est Suisse :wink:
En plus y a plus les jumelles à l'arrière :wink:


Apluche
Celui qui, tout au long de la journée, est actif comme une abeille, est fort comme un taureau, bosse comme un cheval, et qui le soir venu est crevé comme un chien, devrait consulter un véto car il est fort probable que se soit un âne.
Avatar du membre
manuwissant
Bon citoyen
Bon citoyen
Reactions :
Messages : 253
Enregistré le : 22 juin 2009 09:02

Re: Pose d'un shelter sur un LA1113

Message par manuwissant »

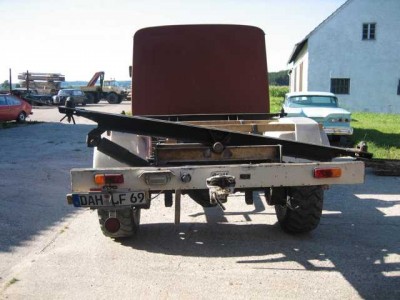

J'ai reregardé les photos, il semblerait que le faux châssis soit quand même boulonné sur le châssis du camion, non? Par le biais de cette grosse plaque à l'arrière?
Avatar du membre
bpoursin
J'ai suivis les tutoriaux d'Hedge !
J'ai suivis les tutoriaux d'Hedge !
Reactions :
Messages : 2502
Enregistré le : 19 nov. 2008 17:48

Re: Pose d'un shelter sur un LA1113

Message par bpoursin »

Oui, il est boulonné et articulé sur l'arrière (comme une benne) sur certain montages...
C'est marrant sur la dernière photo le gars a choisi une fixation type porte-conteneur...
TEAM DRIV'EVENTS
Avatar du membre
manuwissant
Bon citoyen
Bon citoyen
Reactions :
Messages : 253
Enregistré le : 22 juin 2009 09:02

Re: Pose d'un shelter sur un LA1113

Message par manuwissant »

Alors je suis à nouveau perdu......Je ne comprends pas l'intérêt des fixations à ressorts si c'est boulonné fixe à l'arrière?
Avatar du membre
bpoursin
J'ai suivis les tutoriaux d'Hedge !
J'ai suivis les tutoriaux d'Hedge !
Reactions :
Messages : 2502
Enregistré le : 19 nov. 2008 17:48

Re: Pose d'un shelter sur un LA1113

Message par bpoursin »

Le fait que le faux châssis soit boulonné fixe à l'arrière n'empêche en rien le châssis du véhicule de se déformer surtout s'il est assez long...mais effectivement j'imagine plus ce montage avec un montage sur pivot à l'arrière...
Je ne sais plus ce qu'à choisi Jean Louis pour Pantanal?!
TEAM DRIV'EVENTS
Avatar du membre
hippo
bestposter
bestposter
Reactions :
Messages : 19881
Enregistré le : 27 juin 2008 16:03

Re: Pose d'un shelter sur un LA1113

Message par hippo »

faudra qu'on aille le voir :lol:
je crois qu'il n'a que ces trucs a ressort..il a juste fait ajouter des équerres massives a l'arrière après coup...des fois qu'il se fait rentrer dedans...que la cellule ne fasse pas queue de billard pour venir dégommer la cabine :?

mais ces équerres n'empéchent que la translation...pas les autres mouvements de la cellule

pascal
Avatar du membre
bpoursin
J'ai suivis les tutoriaux d'Hedge !
J'ai suivis les tutoriaux d'Hedge !
Reactions :
Messages : 2502
Enregistré le : 19 nov. 2008 17:48

Re: Pose d'un shelter sur un LA1113

Message par bpoursin »

Tu m'étonnes, il par quand JL déjà car les journées passent...et je suis toujours surbooké!
TEAM DRIV'EVENTS
Avatar du membre
hippo
bestposter
bestposter
Reactions :
Messages : 19881
Enregistré le : 27 juin 2008 16:03

Re: Pose d'un shelter sur un LA1113

Message par hippo »

t'as encore le temps c'est qu'en juillet :wink:
Avatar du membre
hippo
bestposter
bestposter
Reactions :
Messages : 19881
Enregistré le : 27 juin 2008 16:03

Re: Pose d'un shelter sur un LA1113

Message par hippo »

bpoursin a écrit :Tu m'étonnes, il par quand JL déjà car les journées passent...et je suis toujours surbooké!
hippo a écrit :t'as encore le temps c'est qu'en juillet :wink:
c'est même qu'en novembre maintenant :?


hippo a écrit :faudra qu'on aille le voir :lol:
je crois qu'il n'a que ces trucs a ressort..il a juste fait ajouter des équerres massives a l'arrière après coup...des fois qu'il se fait rentrer dedans...que la cellule ne fasse pas queue de billard pour venir dégommer la cabine :?

mais ces équerres n'empéchent que la translation...pas les autres mouvements de la cellule

pascal
Fichiers joints
