Question sur Shéma Electrique

[François M]

Bonjour,

Je vois, sur de nombreux sites notamment liés à la Vanlife, des schémas électriques avec des images pour chaque produit.
On voit des choses plus ou moins belles.
Mais qu'utilisez-vous comme soft pour faire de beaux schémas

[remi.flo]

Excel

[HiddenTTY]

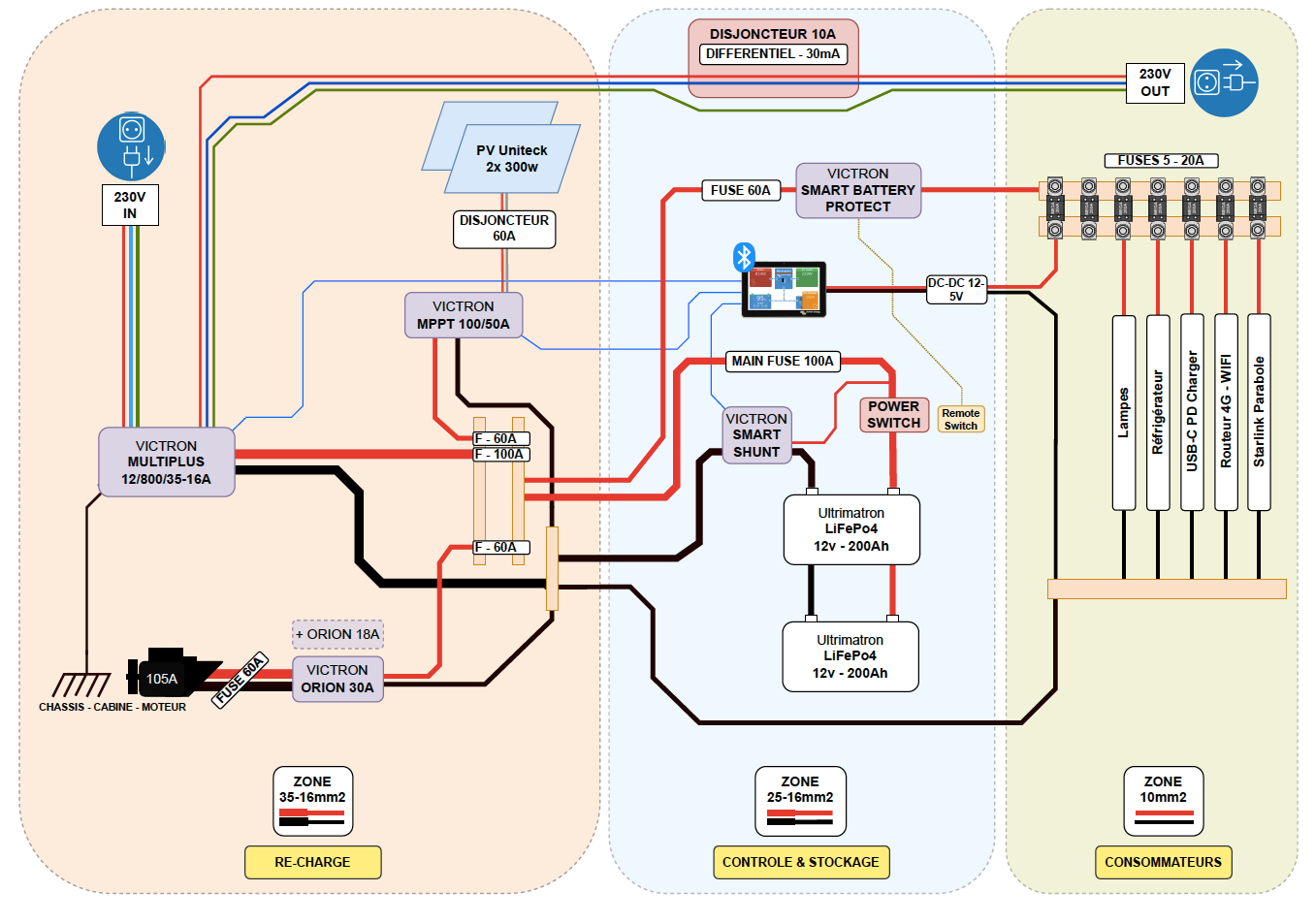

Depuis pas mal de temps pour mes schéma j'utilise https://draw.io
C'est parfaitement adapté !

CF par exemple :

[remi.flo]

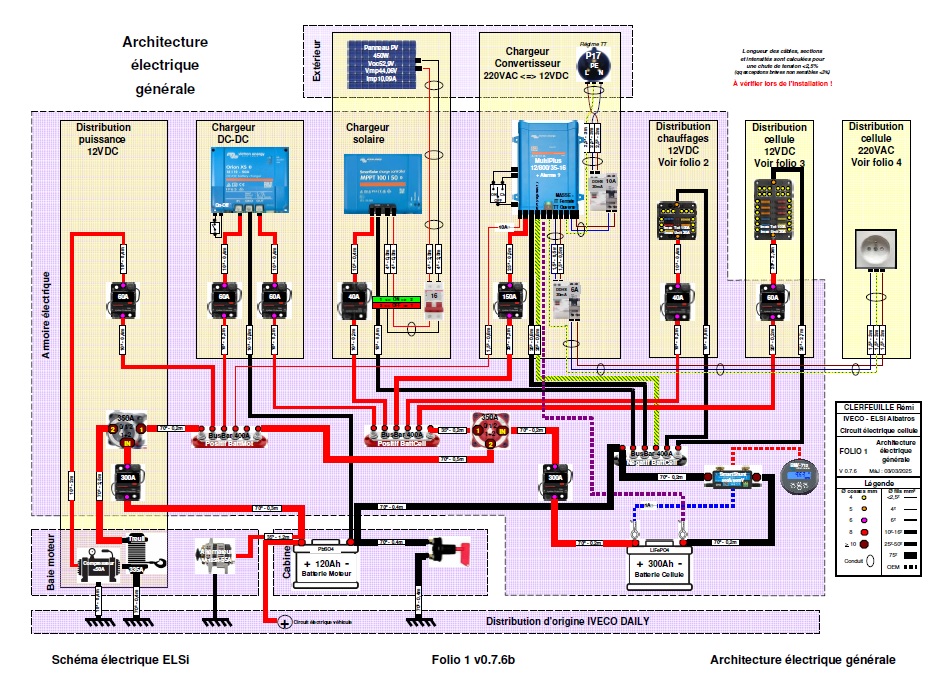

Et si tu veux comparer avec le schéma de HiddenTTY, voilà le mien comprenant sensiblement les mêmes éléments. Seule la présentation diffère.
Je fais beaucoup de choses sous Excel (schémas de principe, plans électriques, plans d'aménagement, calcul de débits, logbooks, suivis, compta...) car ça me suffit et j'ai la flemme d'apprendre de nouveaux programmes qui seront certes plus spécialisés et précis, mais qui ne serviront qu'à une chose...
Mais ça reste plus ou moins du bricolage et si tu ne maitrises pas Excel, ça peut valoir le coût d'apprendre un logiciel plus adapté.
A toi de voir...
Le fait d'avoir une image de chaque produit n'apporte rien de particulier. Juste que tu visualises rapidement le matériel (bon, chez Victron, le MPPT est bleu, l'Orion est bleu, le MultiPlus est bleu ) et d'identifier éventuellement la position des connexions.
