Lecture du BR (encore) pour dimension cellule

[FaFév]

Bonjour,
Est-ce que quelqu'un peut m'aider pour le dimensionnement de la cellule de mon (futur) Midliner 180 4x4JP630 VASP INCENDIE CG Plateau 5 places dont la version sur la CG est 4x4JP630 svp?
Je connais la formule par coeur car déjà tellement expliquée sur ce forum mais c'est les infos du BR qui me pose problème. Je ne sais pas quelle colonne prendre
Mon Midliner est un ancien pompier en 4 portes.

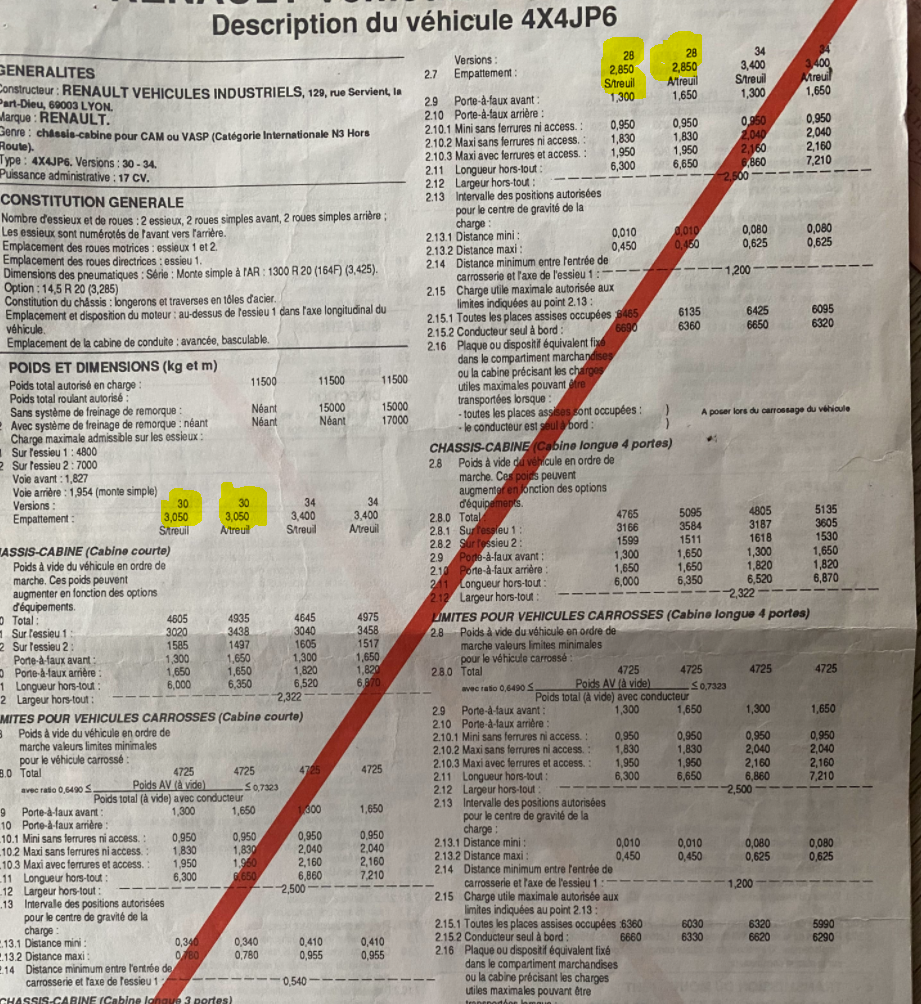

Ci-dessous le BR:

[xavier-64]

Salut,

si je comprends bien c'est un 5 places donc cabine approfondie....

la distance min entre l'axe de la roue avant et le debut de cellule est de 1.20
l'empattement de 3.0 mètres...euh non 2.8
le PAF sera donc de 1.95 avec les ferrures... ou 1.83 en utile.

soit une cellule de 3.43 en utile.... ou 3.55 avec ferrures....

suivant que tu ais un treuil ou non.... mais cela ne change pas.... sinon sur la longueur §Hors Tout


Xavier.

[FaFév]

Merci beaucoup Xavier!

"soit une cellule de 3.43 en utile.... ou 4.55 avec ferrures...."

C'est énorme la différence entre les deux non?

[pic bois 25]

Xavier voulait dire 3.43 ou 3.55 !
Mais je pense que c'est plutôt 305-120 =185 185 +183= 368 utile et 380 avec les ferrures
Mais Xavier va te confirmer tout ça....

[xavier-64]

Xavier voulait dire 3.43 ou 3.55 !
Mais je pense que c'est plutôt 305-120 =185 185 +183= 368 utile et 380 avec les ferrures
Mais Xavier va te confirmer tout ça....

Salut,

en effet.. il y a une erreur sur le BR.... j'ai repris les valeurs de l'empattemnt... et j'ai vu 28 et non 30 alors que les mesures sont bien pour un empattement de 3.05

Donc 368 utile et 380 avec les ferrures

Merci Pic Bois

Xavier.

[FaFév]

Super Merci à tous les deux!

Est-ce que part hasard vous savez si quelqu'un du forum a une cellule +/- de cette taille pour 4 personnes (lit double + lit superposés)?

Merci encore de vos réponses rapides et claires

[BERNARD CREUZE]

Bonjour, j'ai à peu près les mêmes dimensions pour le couchage une banquette en forme de U la table un pied qui s'estompe pour se mettre à la hauteur de la banquette et ensuite un lit suspendu au dessus de la banquette . Il faut voir l'aménagement de Pamior ou Beninay il me semble qu'il a des lits superposés, pas sur de l' orthographe . A +

[Michel-BERNARDON]

Xavier voulait dire 3.43 ou 3.55 !
Mais je pense que c'est plutôt 305-120 =185 185 +183= 368 utile et 380 avec les ferrures
Mais Xavier va te confirmer tout ça....

Bonjour,
Excusez-moi mon ignorance. Pourriez-vous expliquer à quoi correspond la version dite avec ferrures ?
Sur certains BR, il est dit avec treuil (là je comprends). Les ferrures, je ne vois pas à quoi ça correspond.

Merci d’avance.

[xavier-64]

Bonjour,

les ferrures correspondent aux charnières et poignées que peuvent dépasser sur l'arrière, tout comme un porte-velos replié par exemple.
Ou le plateau d'un hayon électrique... châssis porte roue...

Xavier.
