Pont avant et pont arrière

[lapetite]

Bonsoir les mécano(te)s

Aujourd'hui nous nous sommes attaquées à la comparaison des tours de roues avec les tours d'arbres de transmission. Ce contrôle visuel nécessitant de bonnes compétences en précision nous avons constitué un binôme uniquement féminin pour accomplir cette tâche Le tonton a bien démarré et il est monté normalement en air après quoi, j'ai décroché le frein de parking (à gauche) et coupé le moteur. Des cales ont été installées pour la sécurité. Consciente que cela n'a aucune sorte d'importance, le cric a d'abord été placé sous le pont avant côté droit, la roue fut décollée d'un bon centimètre du sol pour permettre un mouvement fluide. A l'aide d'une craie d'écolier, deux repères ont été marqués, l'un sur la roue l'autre sur l'arbre. Tu tournes-je compte et note le résultat à chaque tour de roue. Dix tours de roue, allez dix de plus et puis un compte rond d'arbre alors vingt-quatre tour de roue. Ensuite, opération identique pour l'arrière. La vache, les jumelles sont lourdes ok alors je tourne-tu comptes. Rebelote vingt-quatre tours et un compte rond.

alors ... alors ... alors ... alors ...

Tour de roue ____ arbre avant ____ arbre arrière
.......1 ____ 3,5 ____ 3,1
...... 7 ____ 24 ____ 21,5
.....12 ____ 41 ____ 37
.....19 ____ 65 ____ 58,5
.....24 ____ 82 ____ 74


Outch Les plaques ovales n'ont pas menti, le tonton a bien deux différentiels différents donc un 6x37 à l'arrière et un 6x41 à l'avant. Et cela fait un moment que le camion roule avec cette configuration !! Tout est possible !! Du costaud qu'on vous dit.
orcH

Conclusion : changer un des deux différentiels.
CHERCHE DIF 6x37

Merci beaucoup à Minouche -^__^-
À suivre
lapetite

[joen]

ouch
tu m'étonnes que ça commençait à faire un "grincement"
alors du coup le plan de mika ça va le faire ???
y'a plus qu'à ! en espérant que la BT n'est pas trop souffert ! une vidange serait à faire je pense...!

[le camionneur29]

Bon beh voila! Tu vois un cric suffit!

[Nomade]

Hello Caro!
Si je reprend tes chiffres...
Tour de roue ____ arbre avant ____ arbre arrière
.......1 ____ 3,5 ____ 3,1
...... 7 ____ 24 ____ 21,5
.....12 ____ 41 ____ 37
.....19 ____ 65 ____ 58,5
.....24 ____ 82 ____ 74

Curieux Chiffres

Car un pont de rapport 6/41 devrait donner....un tour de roue = 6,83 tours d'arbre
et un pont de rapport 6/37 devrait donner ....un tour de roue= 6,16 tours d'arbre

Tes relevés proposent des valeurs de moitié....aurais tu l'explication a ce phénomène?

C'était la question de Dimanche soir ...pour le fun!

A+
Daniel

[lapetite]

Bon dimanche Daniel,

Alors là ...

Comme je ne sais pas et qu'il ne faut pas rester bête, reprenons les basiques (si tu le veux bien ) --> Peux-tu m'indiquer la formule qui te permet d'obtenir ton résultat stp ?

[Nomade]

Pour les calculs, c'est simple!
Cas du 6/41 par exemple :
- Le pignon a 6 dents, et donc, en un tour il propose 6 dents à la grande couronne ....inversement si la couronne avance de 6 dents, elle fait faire un tour au pignon d'entrée...ok?

- Donc la grande couronne en un tour propose 41 dents au pignon d'entrée qui va donc effectuer faire un tour toutes les 6 dents de la grande couronne donc 41/6 soit 6,83 tours Yes?

donc en faisant tourner ta roue tu aurais du trouver des multiples de 6,83 sur ton arbre

Question: pourquoi, alors que tu ne t'es pas trompée...tu trouve des valeurs de moitié

indice: ton véhicule a une roue en l'air

[lapetite]

Daniel, tu es un super prof

étant donné que nous n'avons tourné qu'une seule roue donc actionné qu'un seul demi-arbre nous n'avons obtenu que la moitié du rapport.
C'est juste ?

[joen]

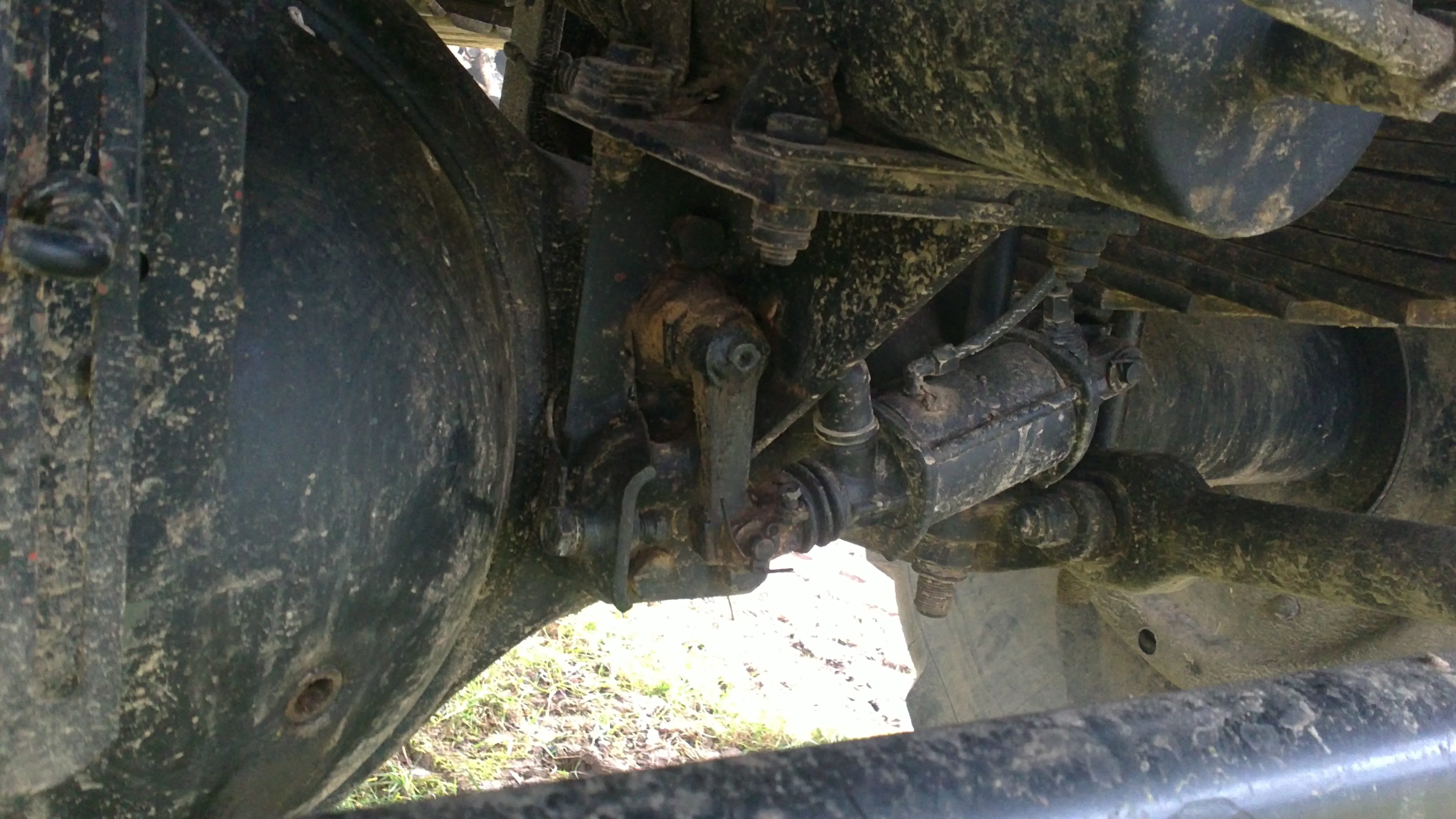

voila pour le blocage de diff ar
l'adaptation doit être faisable le mieux serait que tu prennes le nez de pont + les tringles de commande avec le vérin qui sont sur le pont
à condition que le nez que tu vas acheter soit équiper d'un blocage (origine armée??) et qu'il y ait encore les ponts pour piquer les commandes

[Nomade]

Pas loin....mais pas tout à fait!
As-tu remarqué que lorsque une roue patine sur un seul pont , elle tourne 2 fois plus vite que si les deux tournaient?

Quelle est la pièce qui permet cela? C'est la même qui est à l'origine de l'écart de mesure.....Ce sera la clef de l’énigme!

Voilà, a toi la conclusion!

Daniel

[lapetite]

c'est interro surprise ... aïe





les potes soufflez moi la réponse, pierrot, jo, caille, papi, tonio, oliv ... help ?

[OB1KnoB]

Tu peux trouver toute seule Caro

[joen]

bha oui cherche un peu c'est tout simple
c'est ainsi que l'on apprend

[le camionneur29]

Si tu sais pas eh beh t'iras au coin de tonton pendant une heure.... orcH

[Chips]

le delco ???
ok je

[lapetite]

Pourquoi je n'ai pas choisi la section couture, fabrique ton patchwork ...
Et pas un qui donnerait un indice, c'est si facile ? comme le nez au milieu de la figure ??

Go, la tête sous la pelle creuse et t'occupes ! Les cours du soir c'est à quelle heure

[Nomade]

Hello Caro!
Ils sont vaches avec toi tes copains!...ou bien ils ignorent la réponse

Bon dis moi, quelle est la l'organe " ensemble de pièces" qui permet aux roues d'un même train d'avoir des vitesses de rotation différentes?

Dernier indice en forme de solution...si tu avais levé l'ensemble des roues arrières, et que tu ai pu bloquer cet organe, tu aurais obtenu des valeurs réelles sur ton arbre de transmission...

Alors, alors c'est le D.......

La bonne journée.
Daniel


Ps: le but de mon intervention était de te faire remarquer que ta mesure te permettait de constater que tes couples coniques n'étaient pas de même développement....mais ne te permettait pas d'en déduire la valeur

[Bruno Jordan]

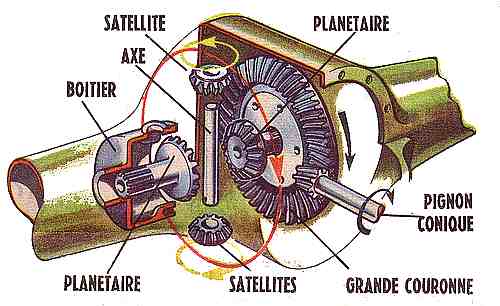

La solution est là dedans:

[le camionneur29]

Comme le nez au milieu de la figure! orcH

[joen]

un autre indice : bastien nous en avait parlé sur le forum sauf que lui il pensait que ça multiplierait par 2 le nombre de tours !
avec brice on pensait que non ça ne changerait rien ....

[lapetite]

alors c'est le D.......

C'est le DAIM


et deux daims dans la neige, ça patine




Le différentiel, un génie c'est cogné la tête ce jour là !!
http://www.youtube.com/v/MVxezPgFUL4?fs=1&hl=fr_FR&rel=0
http://www.youtube.com/v/Xywkf8AHtH0?fs=1&hl=fr_FR&rel=0


Oui mais alors ? -->>
http://www.youtube.com/v/XSRAOeCcs6o?fs=1&hl=fr_FR&rel=0



Bien à vous toutes et tous
lapetite k-ro
