poser une caravane sur un plateau

[come 09]

ouai pascal j'avais déjà vu cette video, suis pas convaincu c'est un peu anti mecanique de tirer un poids pareil avec un petit 4x4...j'imagine qu'avec le prix de la caravane tu doit trouver un bon camper 4x4.....de toute facon je suis pas objectif : je n'aime pas du tout les bagnoles 4x4...

tu fais bien d'en parler daniel j'ai fini la fixation de la caravane samedi et je devais faire des tof mais je me suis fait sortir par la pluie donc demain petit reportage photo....promis.....

[come 09]

donc sa y est la caravanne est fixer sur le plateau,il me reste a finirde monter l'eberspacher et faire la douche.......

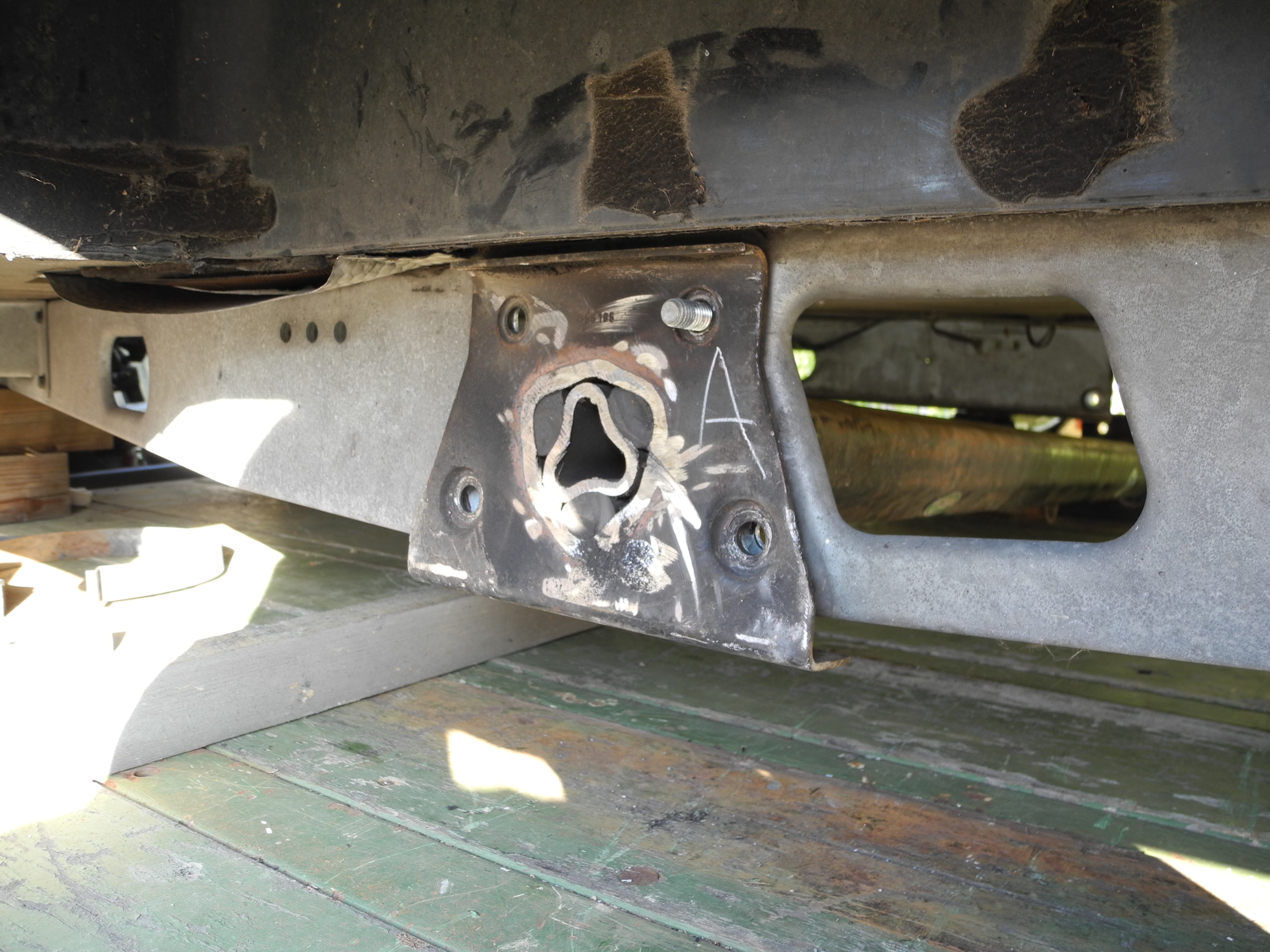

ici j'ai découper les bras de suspensions a raz la plaque de maintien sur le châssis

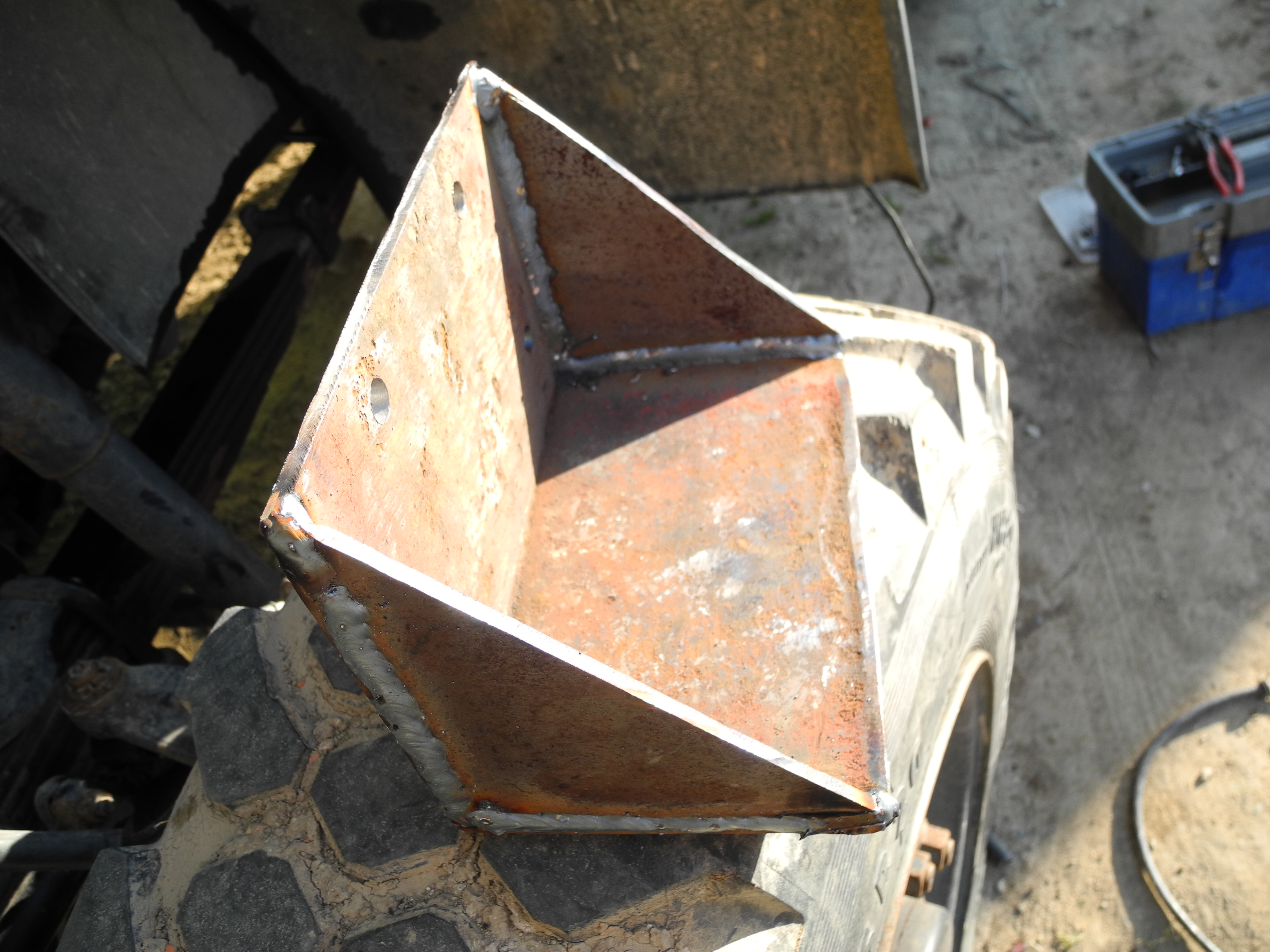

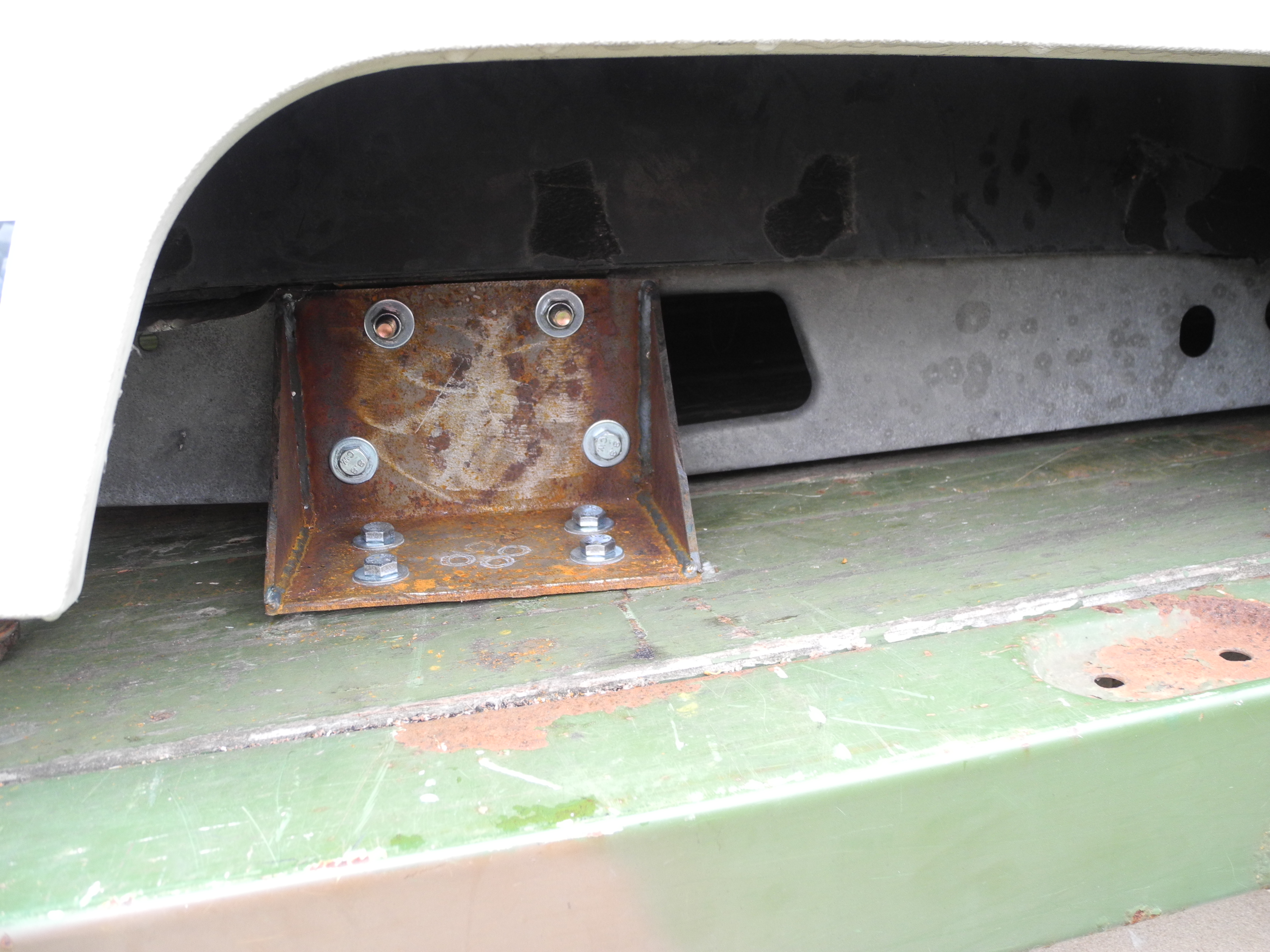

ensuite j'ai fabriquer des équerres dans de la tôle de 6mm d'épais

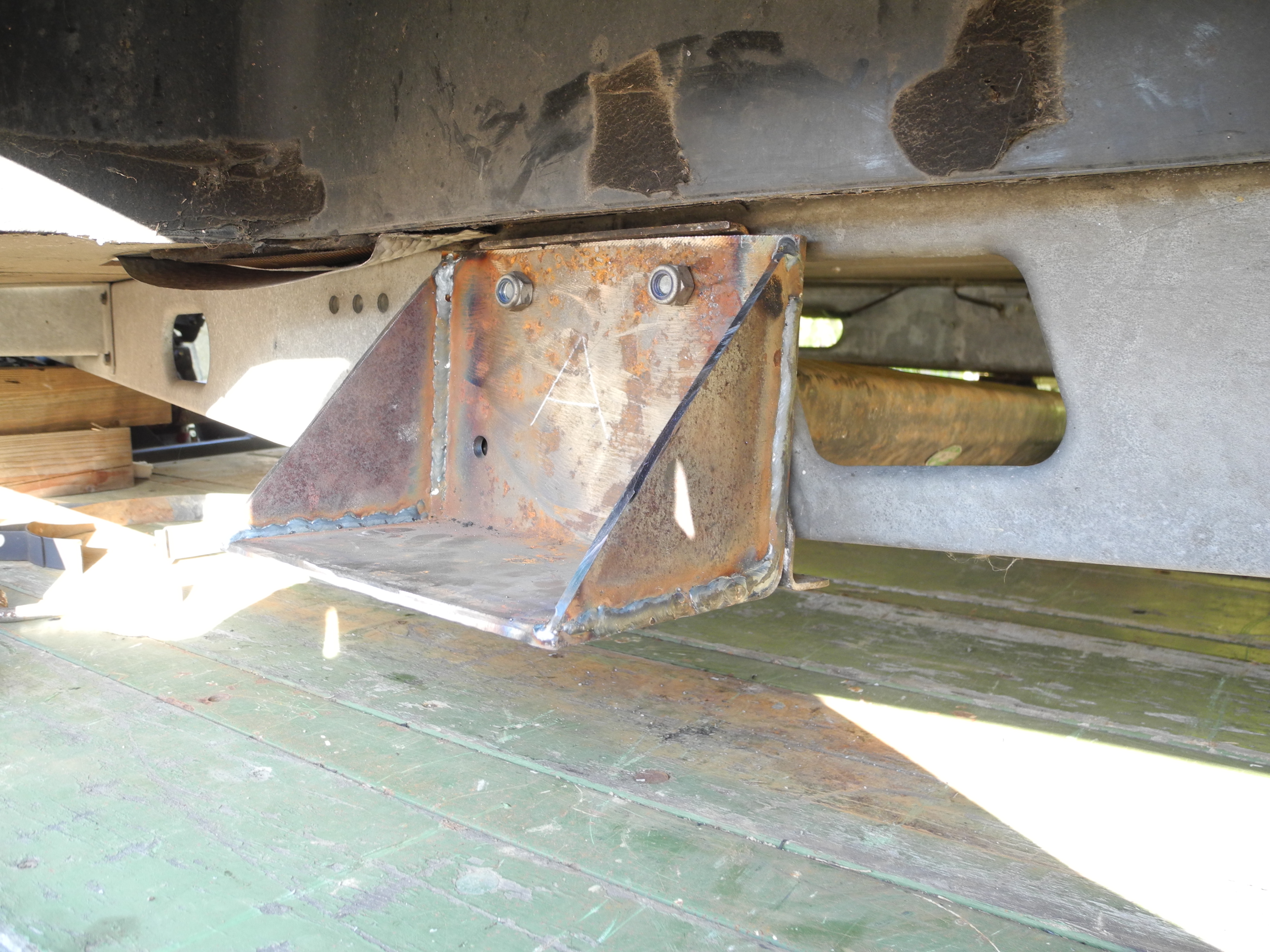

que j'ai fixer devant la plaque châssis/essieux

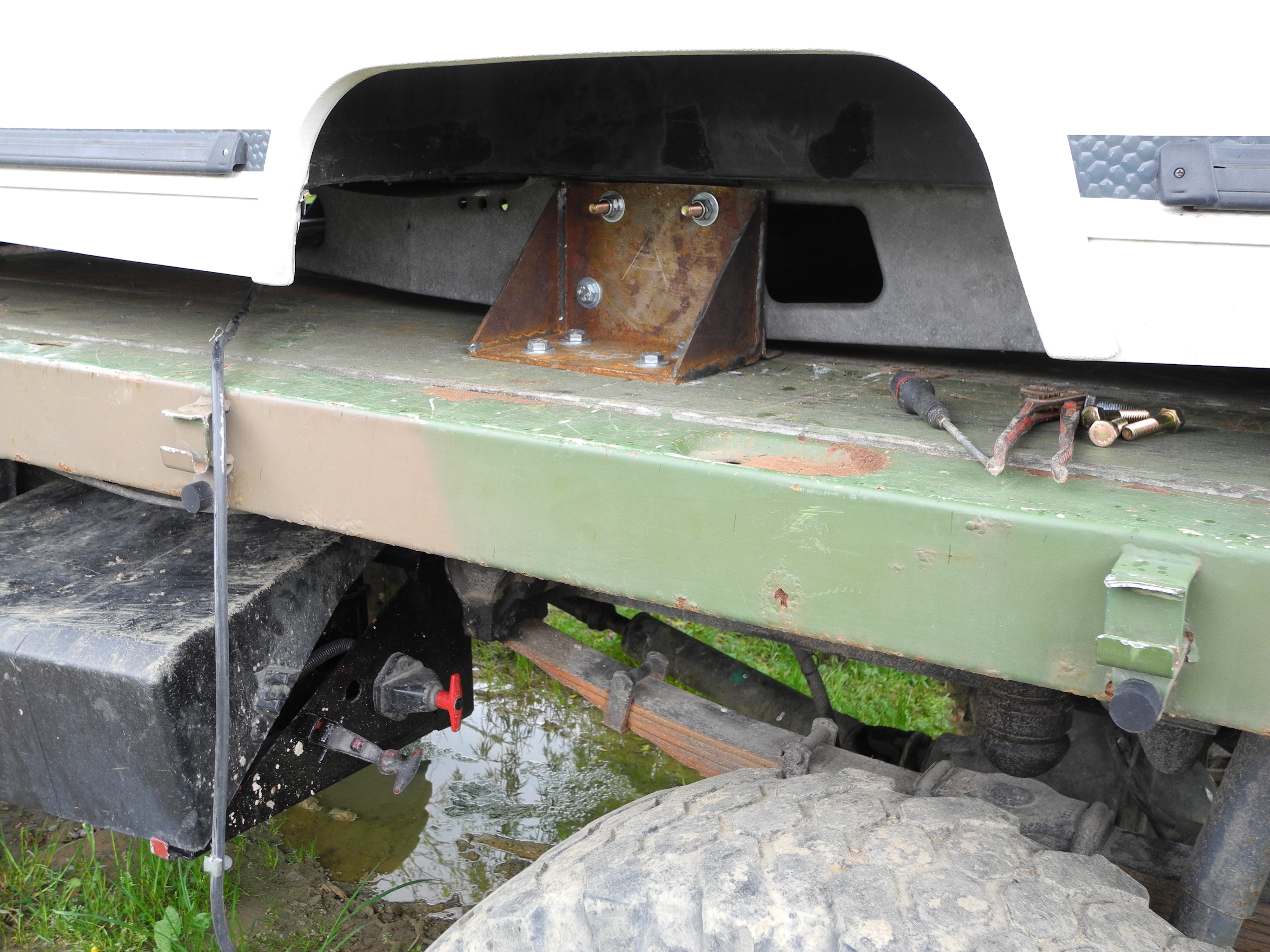

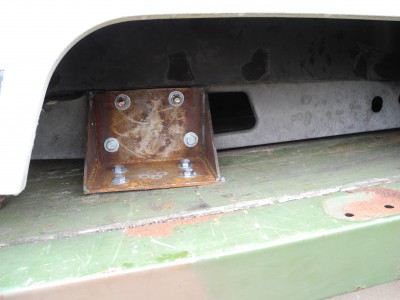

et le tout fixé avec 4 boulons de 12mm direct au plateau

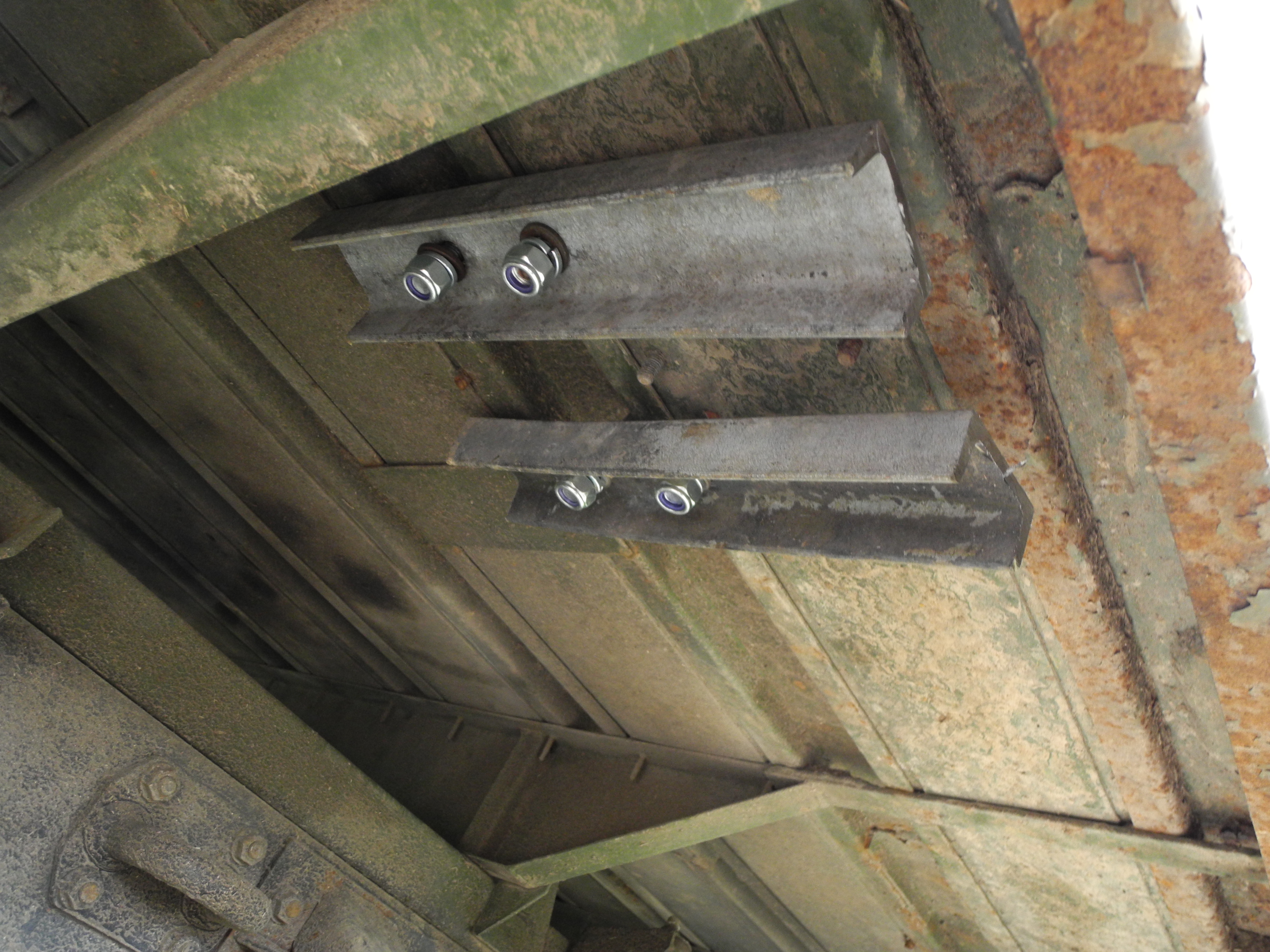

en dessous j'ai reparti le serrage avec du fer en U de 1cm d'épais

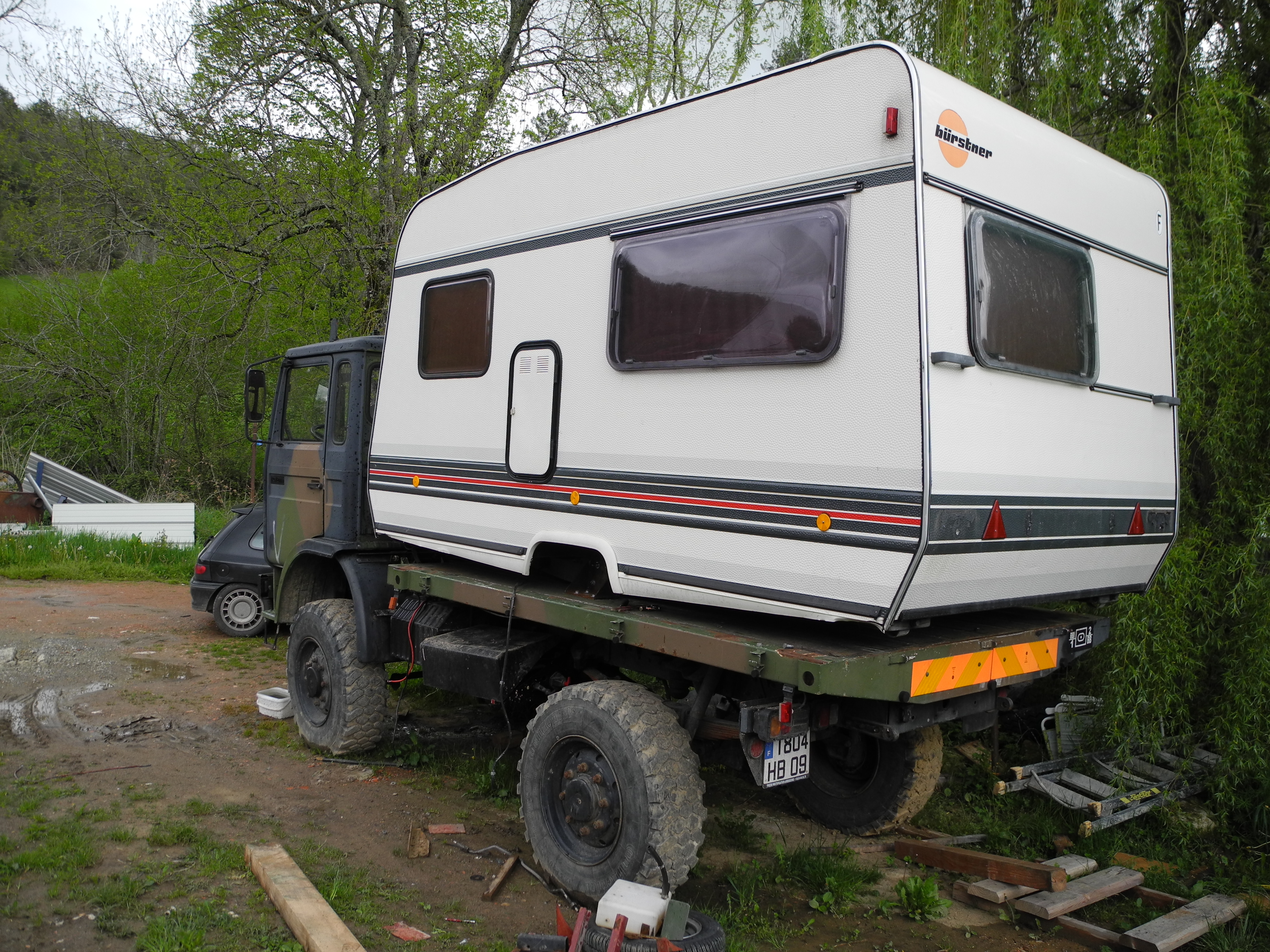

une vue d'ensemble, s'est pas terrible terrible mais s'est fixé...

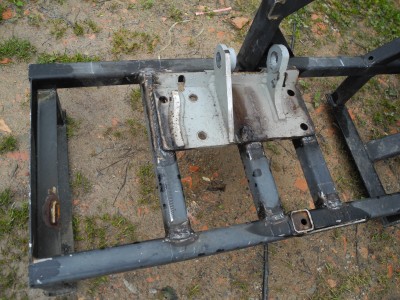

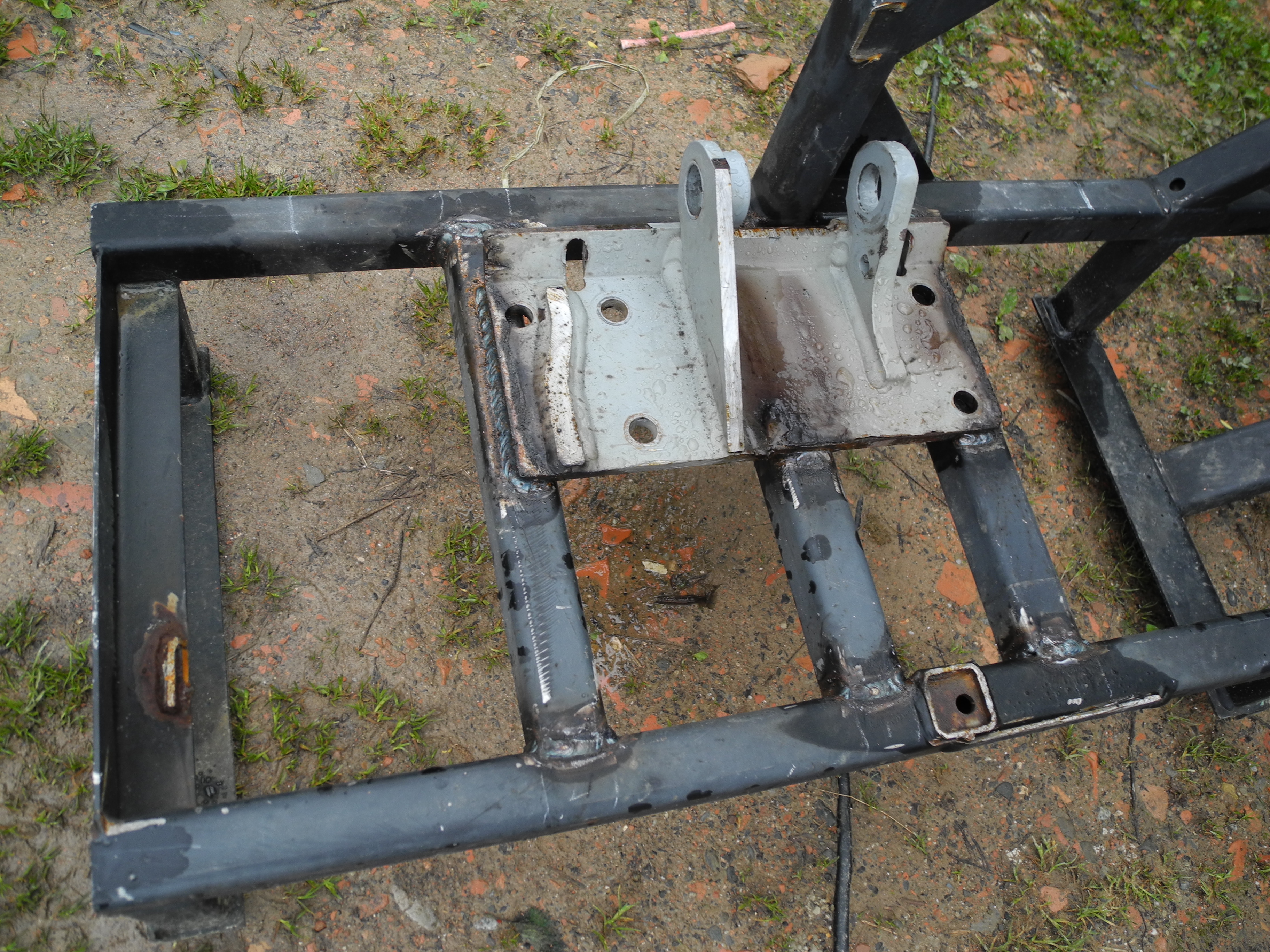

modification du porte roue de secours d'origine,mise en place d'une platine avec axe provenant d'un hayon élévateur dhollandia la partie haute a droite du porte roue de secours a été conserver pour servir de fixation pour l'échappement....

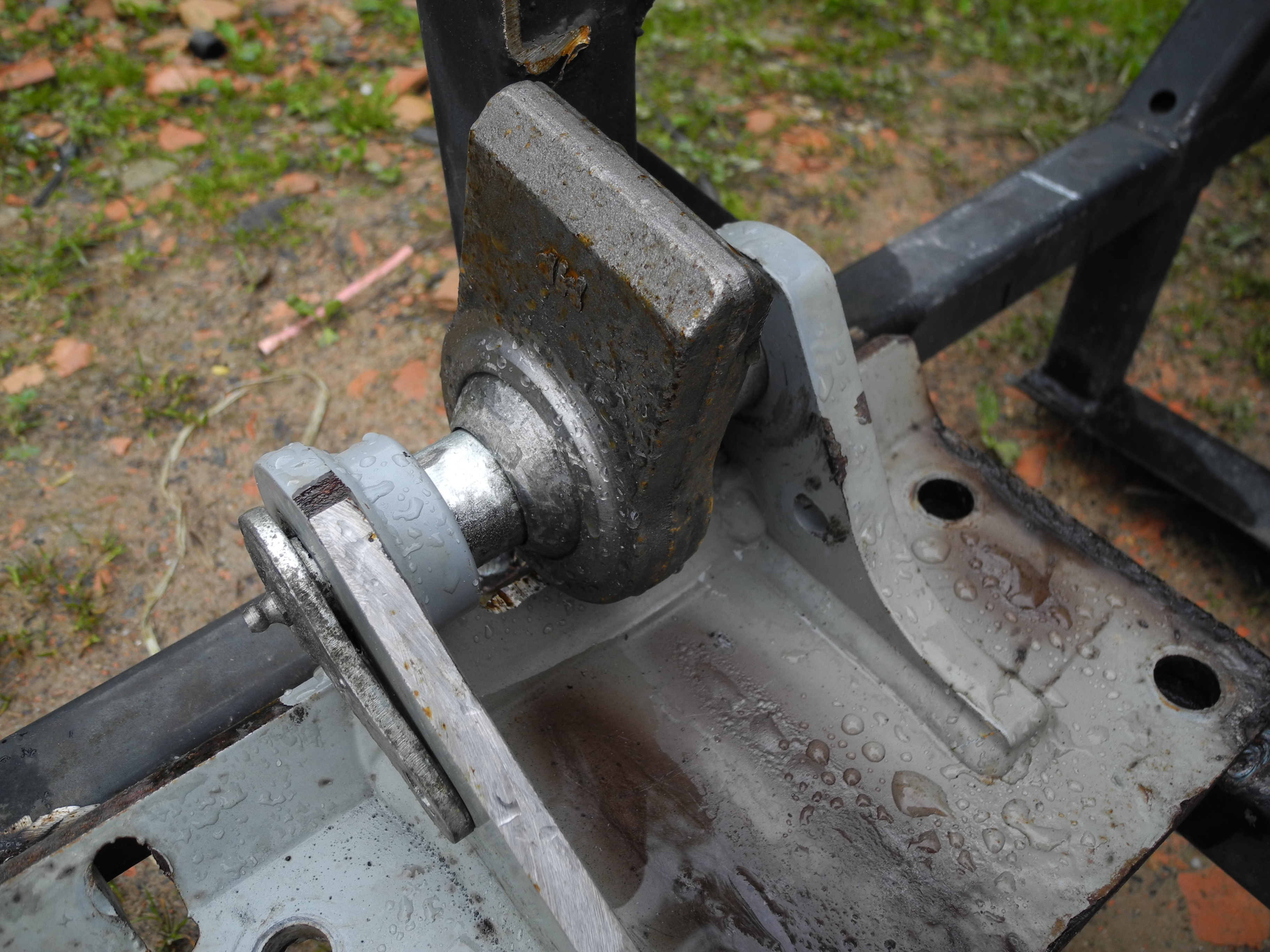

voila ce qui servira de fixation pour la partie av de la caravane :une rotule de bras de levage tracteur,comme le diam intérieur de la rotule etait top petit il m'a fallut la passer au tour afin de l'emmener au diam de l'axe du hayon élévateur avec un minimum de jeux

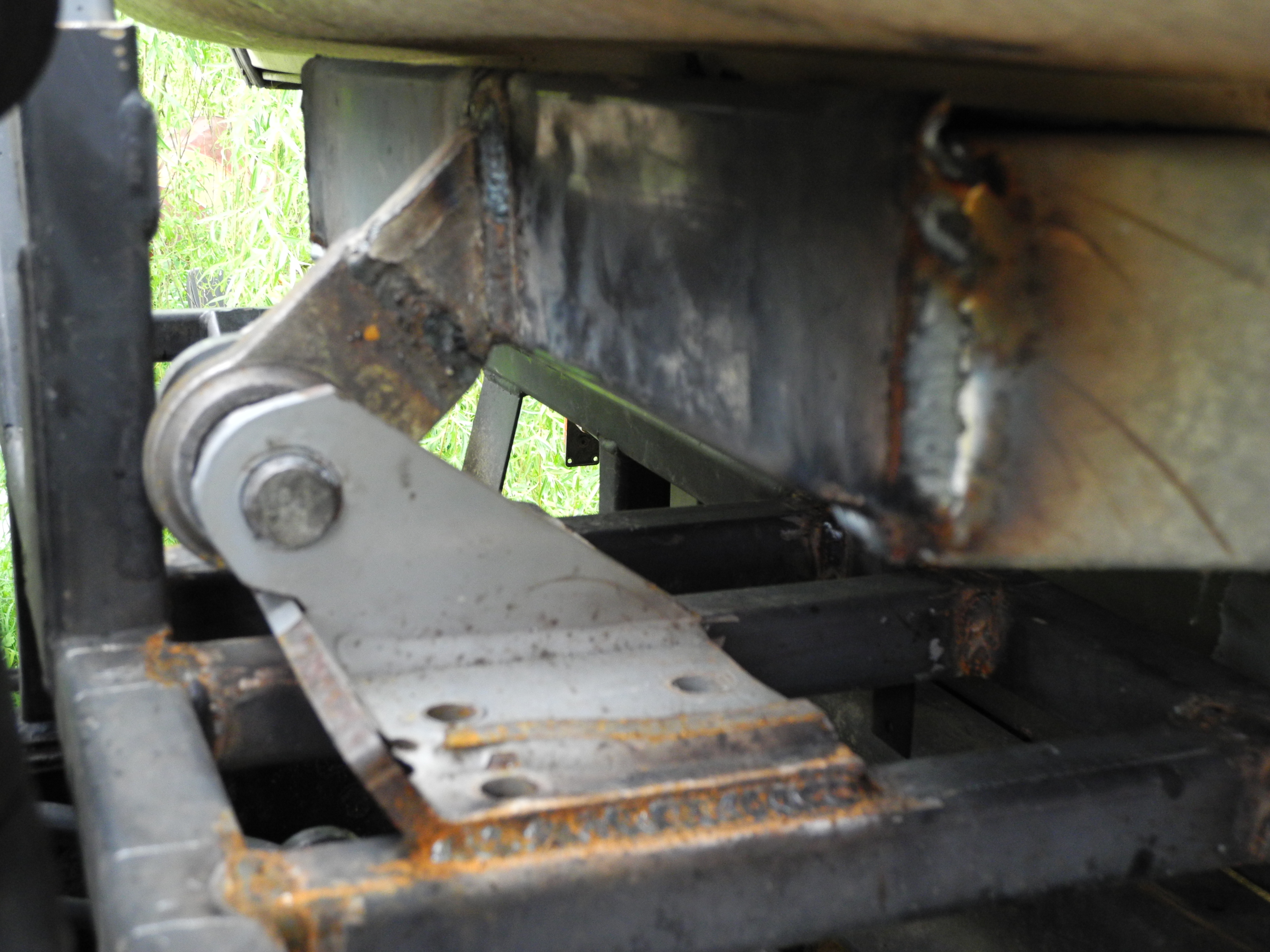

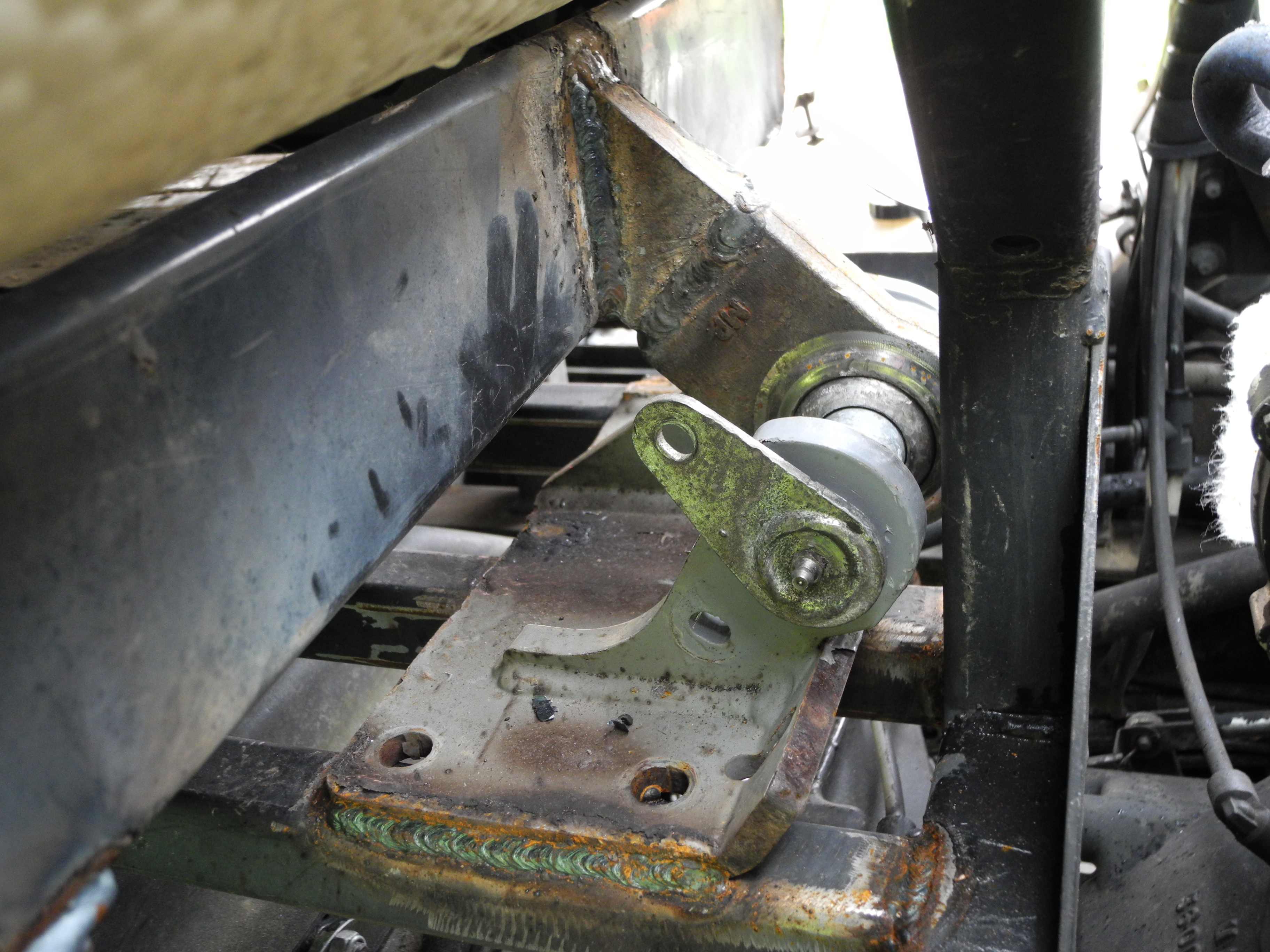

voila le tout monter.....souder sur une traverse qui relis les 2 parties du châssis...

en fait pour la fixation av je me suis longtemps demander comment procéder j'ai donc penser a faire un pseudo système 3points se choix résulte plutôt de la simplicité de montage que d'un réel besoin de liberté de mouvement de la caravane: en effet le châssis du 2000 étant très rigide et très court il n'y a quasiment aucune déformation du châssis,surtout avec seulement 650kg sur le cul.......

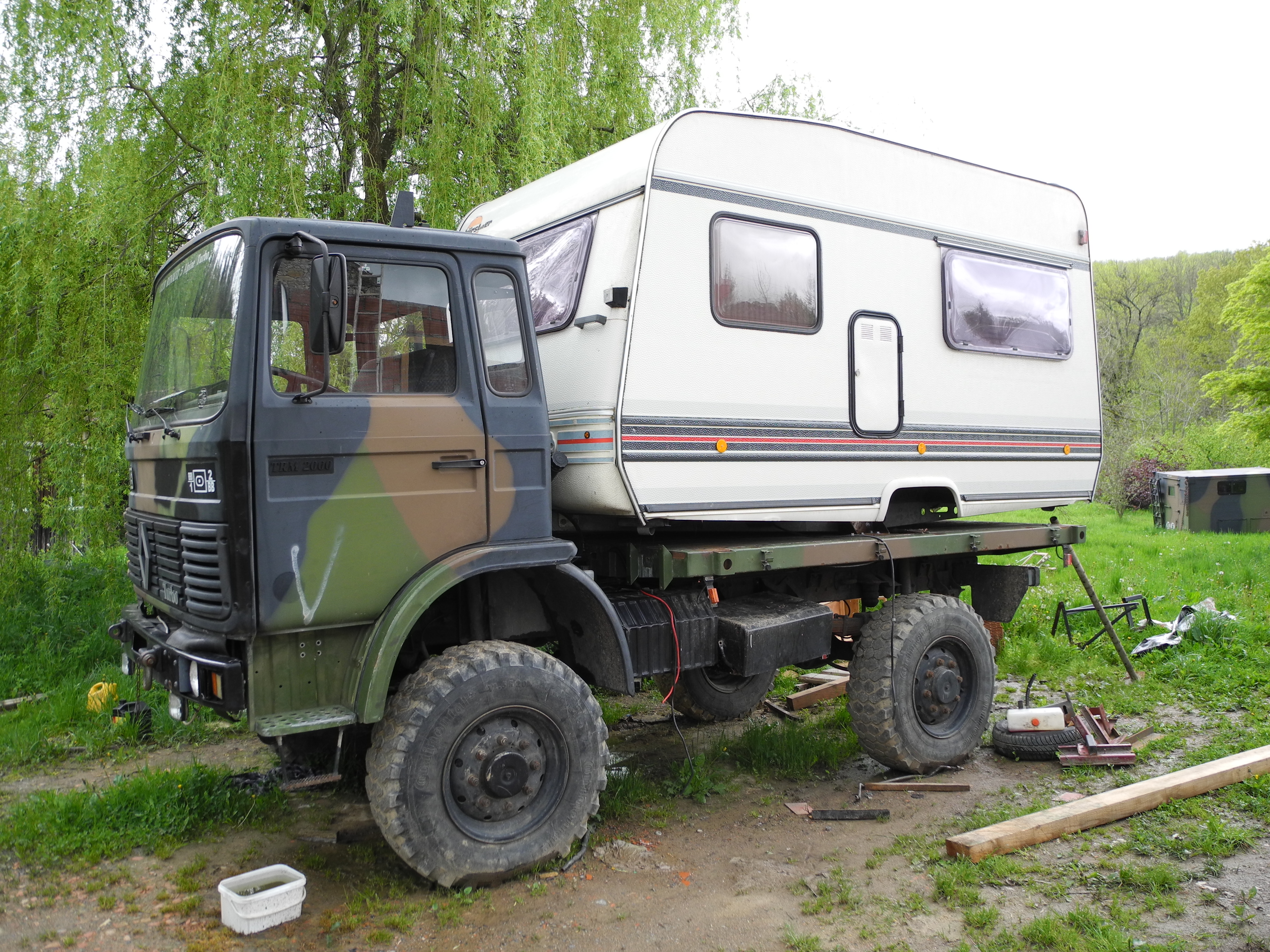

voila le look global du trabuc s'est pas la huitieme merveille du monde mais suis content, la partie av de la fixation avec la rotule est assez bien cacher avec le filtre aair qui lui passe juste devant....filtre qu'il m'a d'ailleurs fallut descendre (pas sur la photo!) mais aussi lui enlever sont schnorchel

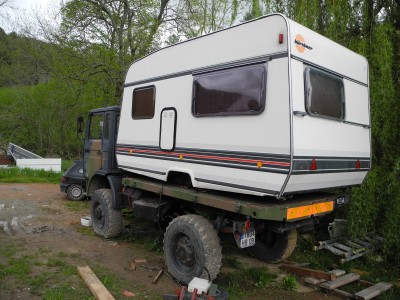

...par contre je ne sais pas trop comment boucher l'écart peut esthétique entre le plateau et le bas de la caravane......

et voila pour l'instant......

[Fabien 42 & 69]

Bon boulot Côme !
tôle alu striée pour boucher....

[Bernard-52]

Beau montage, voilà un camion vite équipé !

Bernard
.

[come 09]

merci a vous

[traban61]

salut Come , ça fait pas mal,c'est du bon boulot , une peinture sur la caravane pour uniformiser le tout ?

[come 09]

ouai je me tate....je sais pas trop...en plus y a pas grand chose qui doit tenir sur cet espece de plaque alu gaufré.....si peut être la peinture militaire: un bon camo "europe occidentale" comme la cabine et roule:lol:

[lapetite]

Salut Côme,

ton trabuc est superbe Dommage que vous ne puissiez pas venir au rasso ; dès qu'on a une occasion on passe faire une balade chez vous.

Bises à Isa
lapetite k-ro

[lb.]

Salut Come,

Moi aussi je les aime bien ces montages , simple et fonctionnel à moindre coût .
Une tôle alu qui continuerai la ligne horizontale de la cabine ( celle au dessus de la poignée de porte)
jusqu'à la cassure de la caravane , un coup de peinture sur l' ensemble ... terrrible et en plus les proportions sont sympas !

A+ Laorans

[woolf]

Salut,

le montage est sympa.
J'imagine bien la vue de l'arrière en te suivant avec une voiture classique ( la caravane MONSTER TRUCK ).
Les proportions sont vraiment nickels.

Pour la peinture, tu ne voulais pas repeindre le 2000 en bleu twingo ( de mémoire ) .

A+

[Khan Boui]

Merci pour les photos , c'est du bon boulot .Pour cacher l'espace entre la caravane et le plateau nous avons mis du COMACEL qui est une sorte de PVC utilisé dans le bâtiment , mais c'est sûrement pas plus léger que l'alu et c'est difficile à peindre . Je pense donc que pour ton montage l'alu c'est mieux .
Bienvenu au club des caravaneux sur plateau

Daniel

[claude1962]

bravo, beau boulot, c'est vrai que ca va pile poil, tu va bien trouver une solution pour cacher ce vide qui gâche un peut l'ensemble.
A+Claude.

[Bernard-52]

Si c'était mon camion... je ne cacherai pas le fait que c'est une caravane. Donc je laisserai le "vide".

Par soucis esthétique, je ne "remplirai" que la zone ou se trouvait la roue (de façon à avoir une ligne droite en bas de la caravane).

Mes 2 balles !

Bernard

[Le Camioneur]

[come 09]

ouaip guillaume je vais peindre la cabine en bleu twingo..... après pour l'espace entre le plateau et la caravane je sais pas encore.....
en tout cas j'ai été tester le camion ce soir et s'est pas mal,s'est leger sa bouge pas,s'est nickel.....

[traban61]

exemple sur mobile de

[Chips]

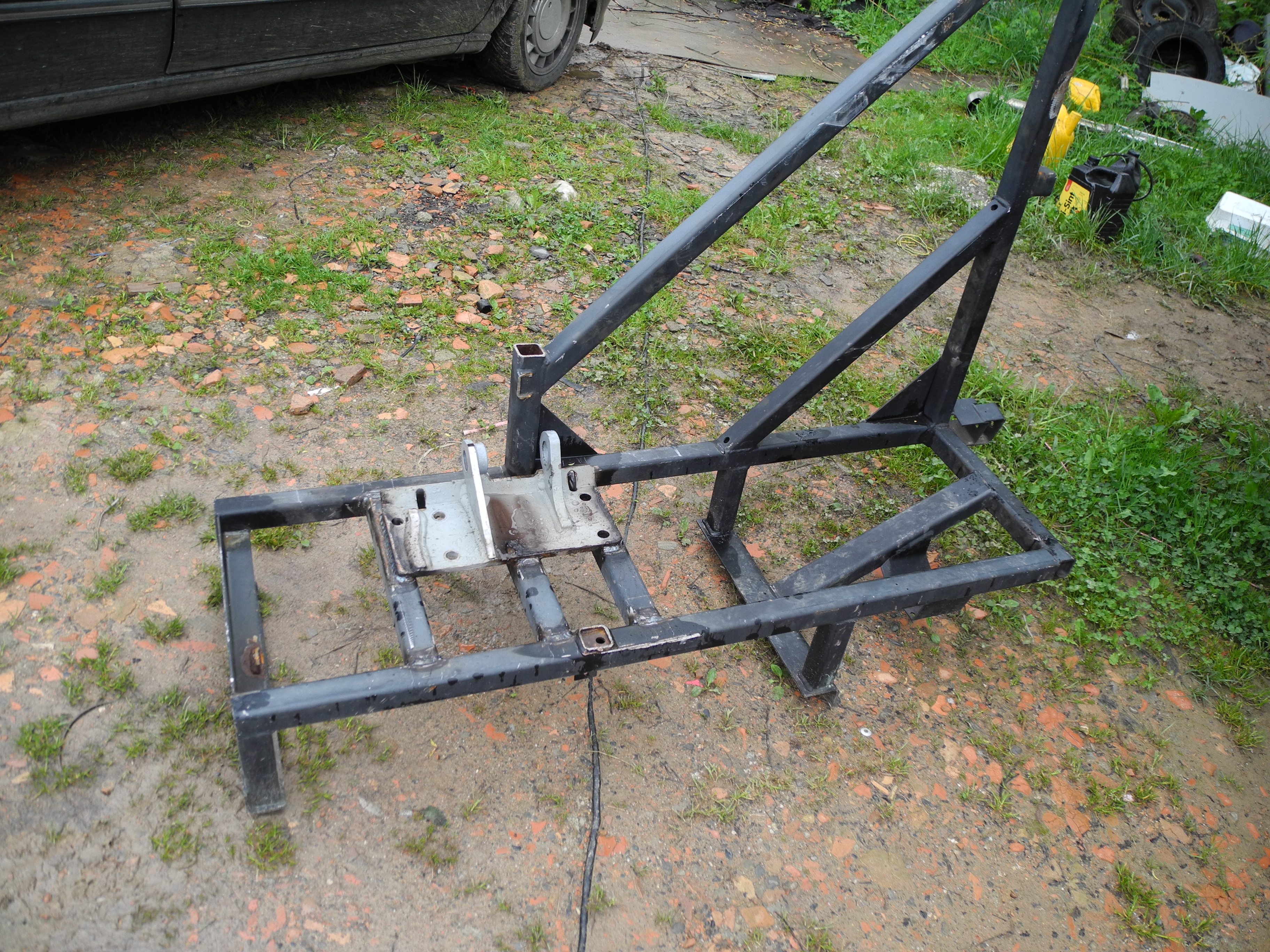

rooo ce bras de grue ça fait balaise pour un vélo sinon c'est nikel pour une bécane ou des roupettes de secours

[come 09]

mouai d'ailleurs,avec la caravane impossible de mettre une roue de secours,et en dessous il n'y a pas trop de place je ne peut par exemple pas mettre la roue comme sur le merco en photo juste au dessus car la roue ne passe pas entre les lames de ressort...,donc pour l'instant je roule sans....sa vas me jouer des tours.....
et en plus d'une roue de secours il faut que j'y case un klx 300.....sa vas être chaud.....

[traban61]

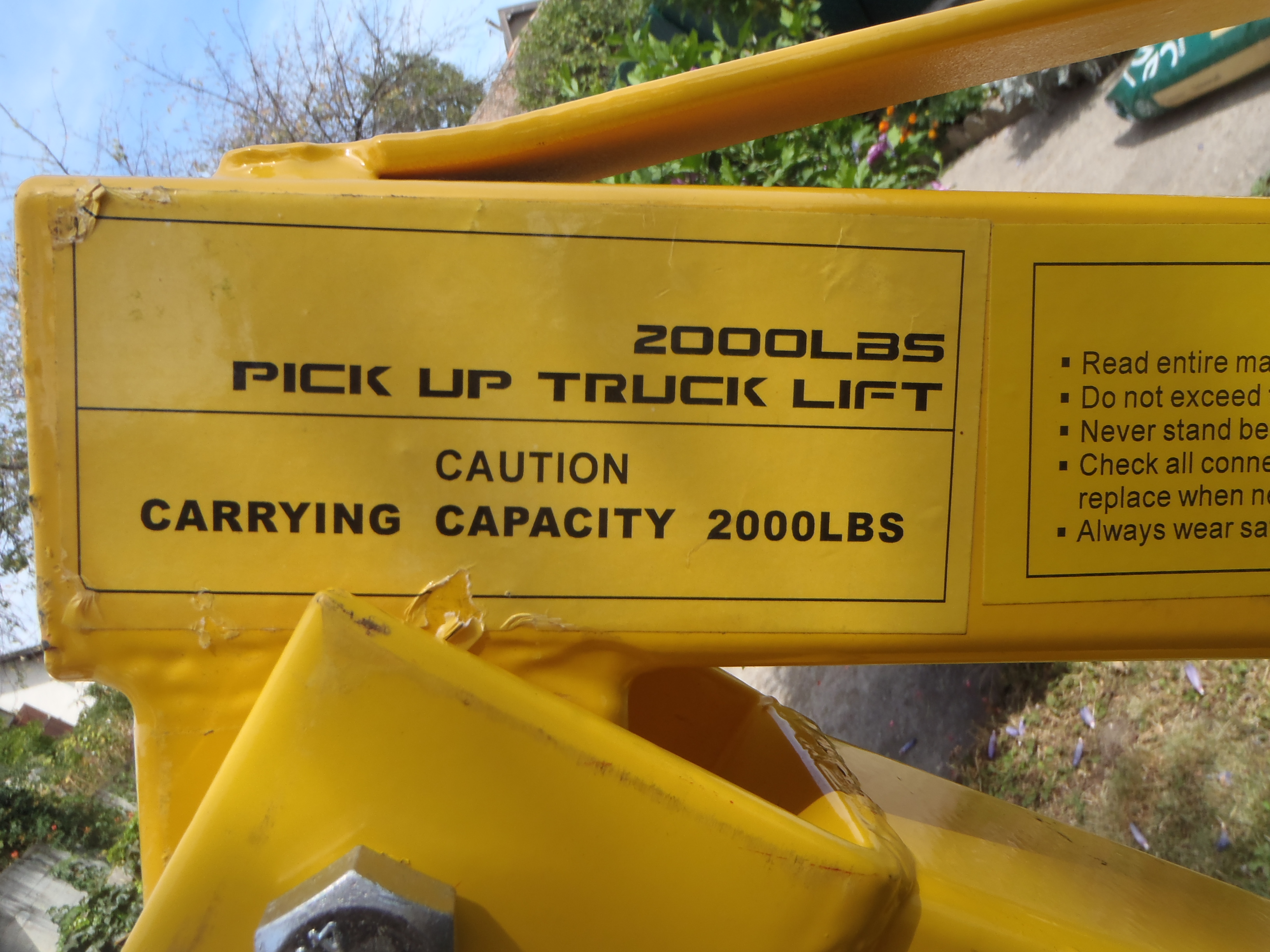

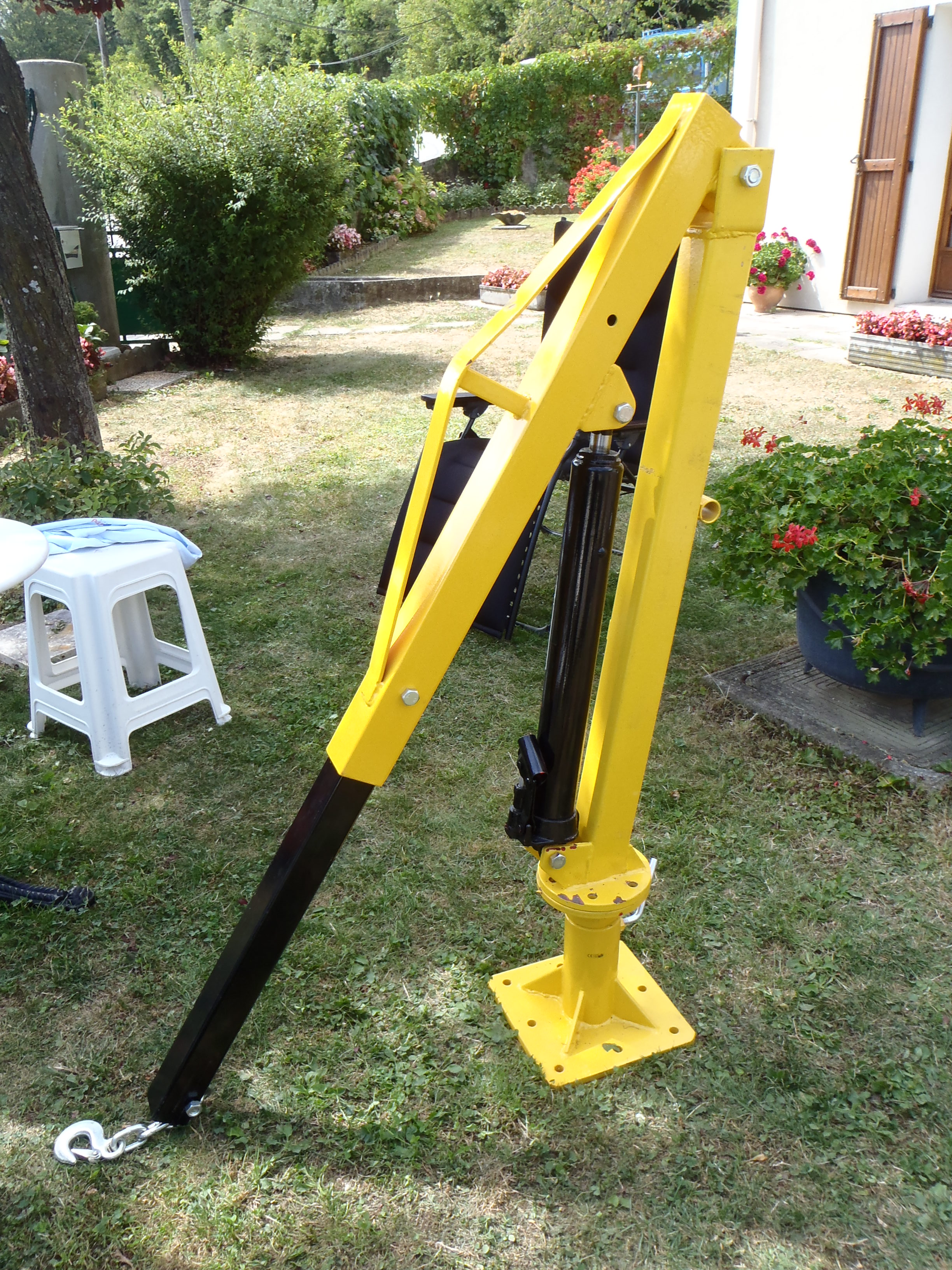

grue pick up :170 € sur le coin coin a coté de chez moi ,jamais servis ! pourquoi s' emmerd.. a la fabriquer

démontage hyper rapide ..... suffisant pour un pneu ou une brèle !

PS come , tu peux pas te bricoler la ridelle ar du 2000 pour faire une plateforme sur l arriere ?

[Chips]

GENIAL !!!! sûr qu'a ce prix là faut pas s'en passer
