[Périmé] Plan de la cellule du Pinz 6x6 de Hedge

Ici on montre ses plans, croquis, photos en cours de réalisation et travaux finis!
Avatar du membre
YoHedge
Lost
Lost
Messages : 504
Enregistré le : 01 nov. 2009 21:48

[Périmé] Plan de la cellule du Pinz 6x6 de Hedge

Message par YoHedge »

Bonjour,

Hop hop, aprés quelques demandes, voici la description de la cellule de mon Pinz 6x6 réalisé, à la main et sur mesure, par le précédent proprio !

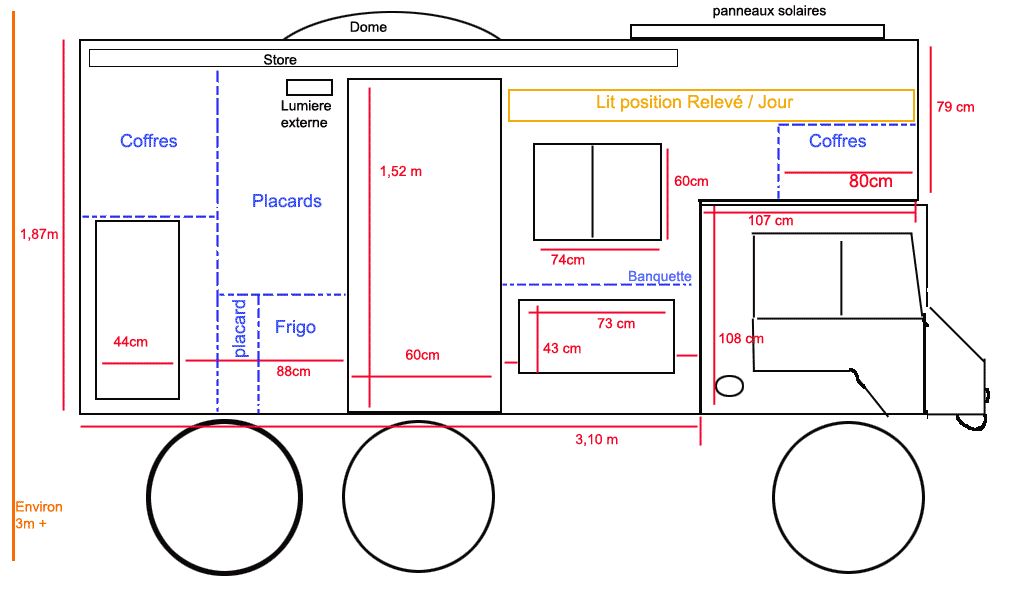

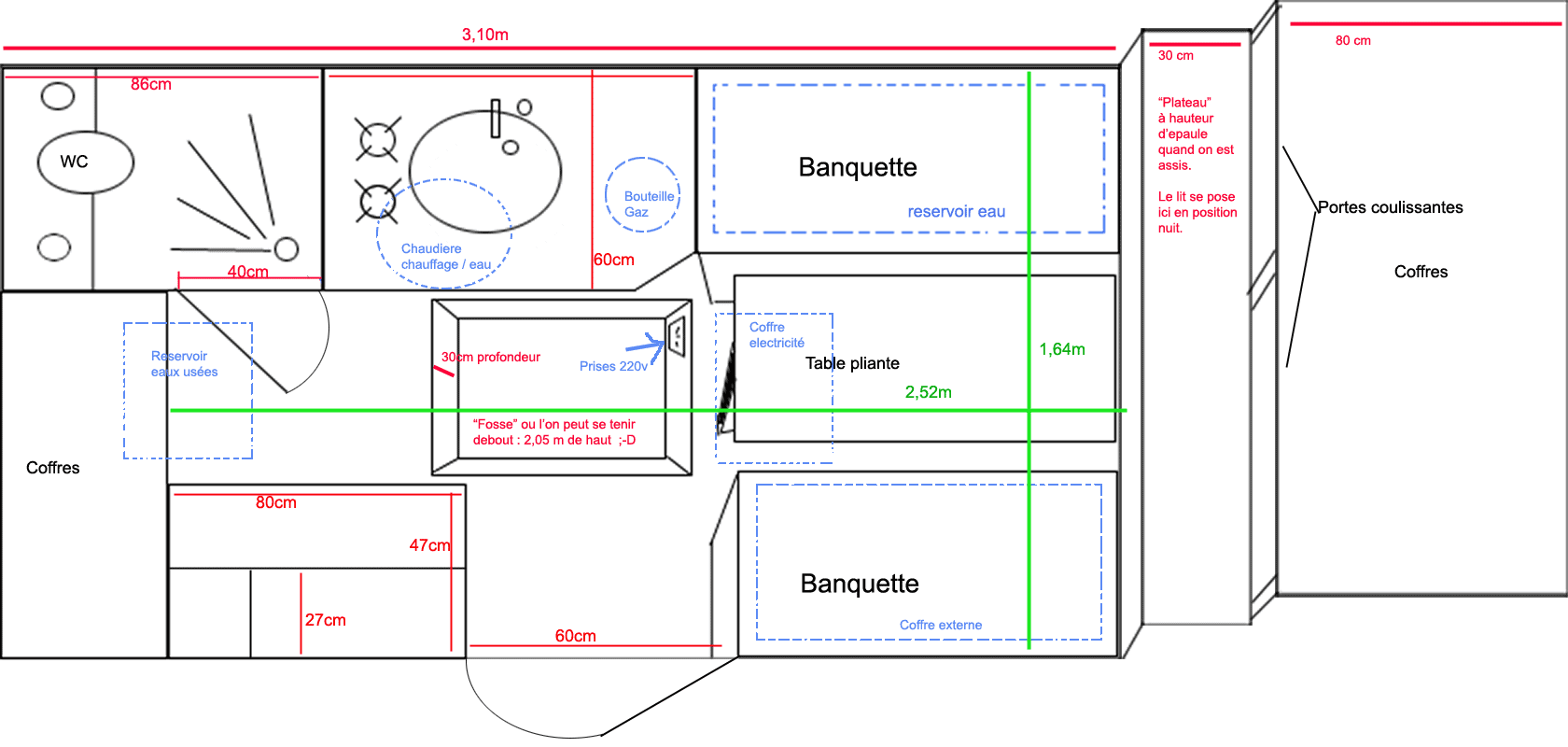

Les plans ci dessous :

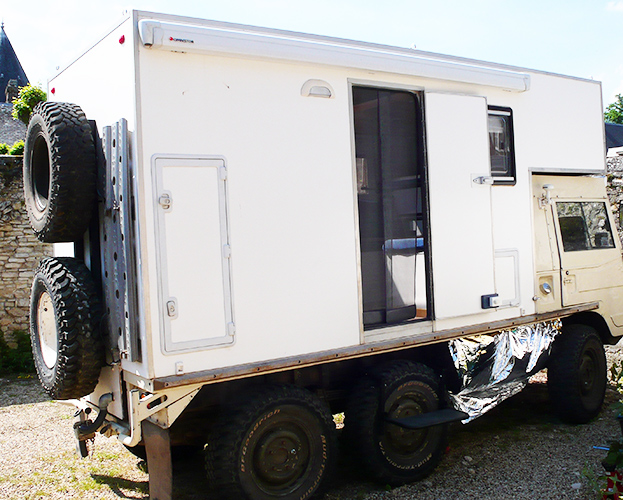

Et quelques photos
(désolé il n'est pas très présentable en ce moment, je bricole dessus, alors : poussière, sac, éponges et désordre !! :lol:)

Hop !
Le seul petit bémol concernerait la pompe a eau qui est difficile a atteindre en cas de problème, et pour l'extraire il faut enlever un des deux réservoirs et une partie des montants en bois....

Hop !

Amicalement,
Hedge
Fichiers joints

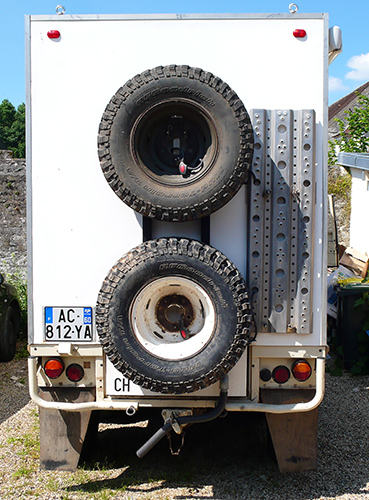

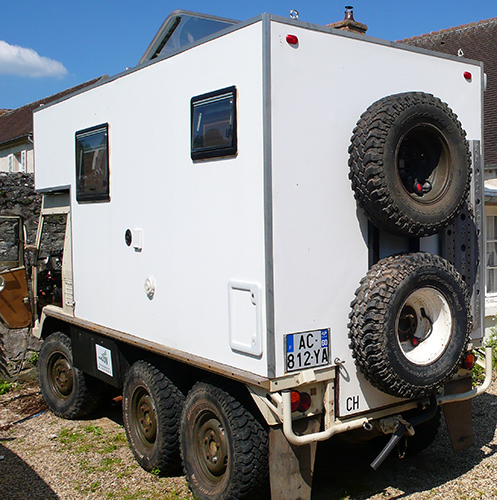

Le tuyaux (amovible)  qui pend c'est l'évacuation des eaux usées.
Le tuyaux (amovible) qui pend c'est l'évacuation des eaux usées.

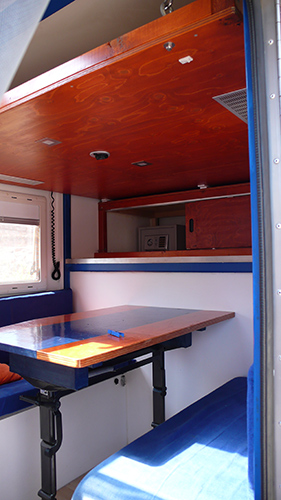

Le coin salon ;-D en haut le lit en position jour
Le coin salon ;-D en haut le lit en position jour

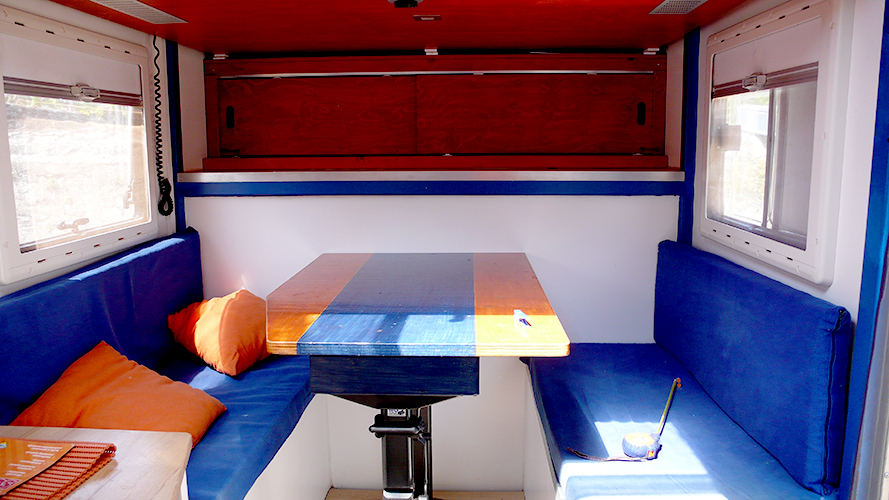

coin salon de face, les coffres au fond
coin salon de face, les coffres au fond

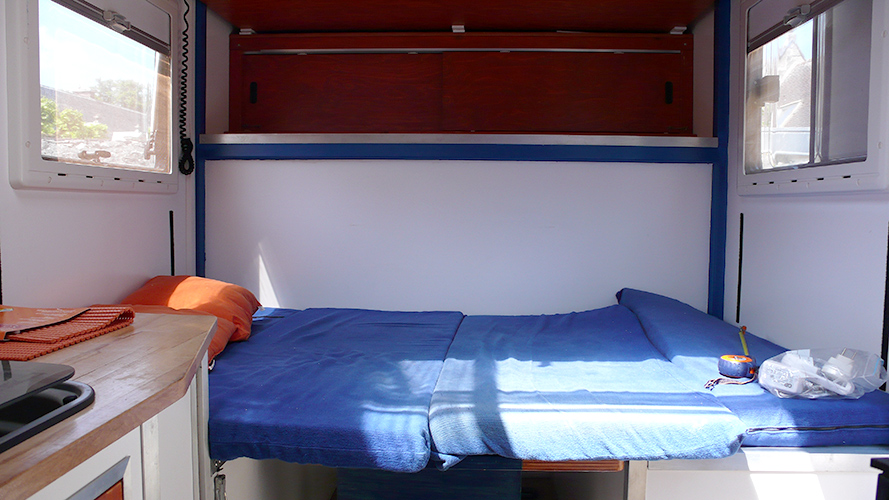

Coin salon, table plié en en couchage pour enfants
Coin salon, table plié en en couchage pour enfants

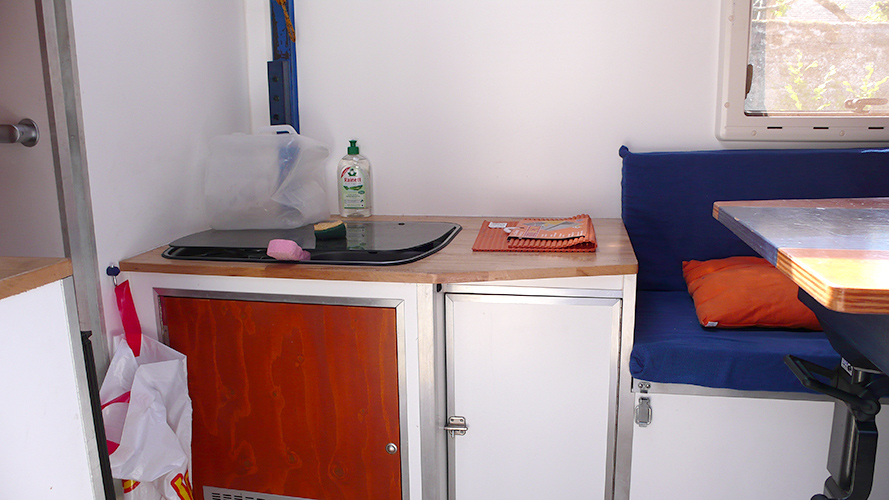

Le coin cuisine
Le coin cuisine

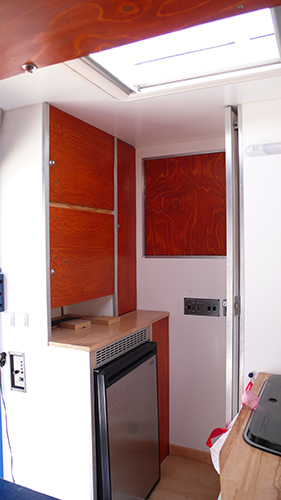

L'arrière, vu du salon ,-)
L'arrière, vu du salon ,-)

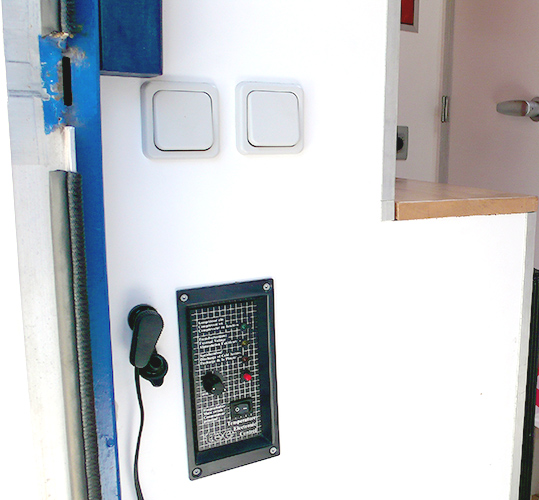

La panneau de contrôle du frigo...
La panneau de contrôle du frigo...

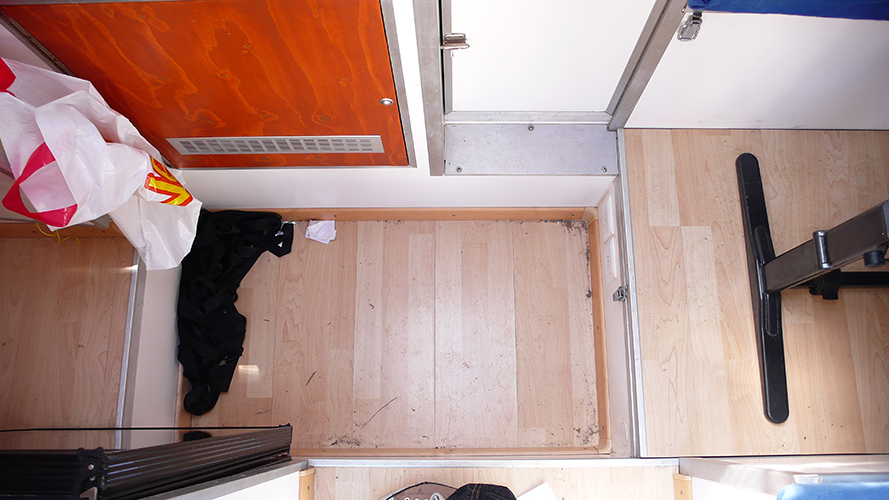

La petite "fosse", là ou l'on se tient debout, avec 2m de plafond
La petite "fosse", là ou l'on se tient debout, avec 2m de plafond

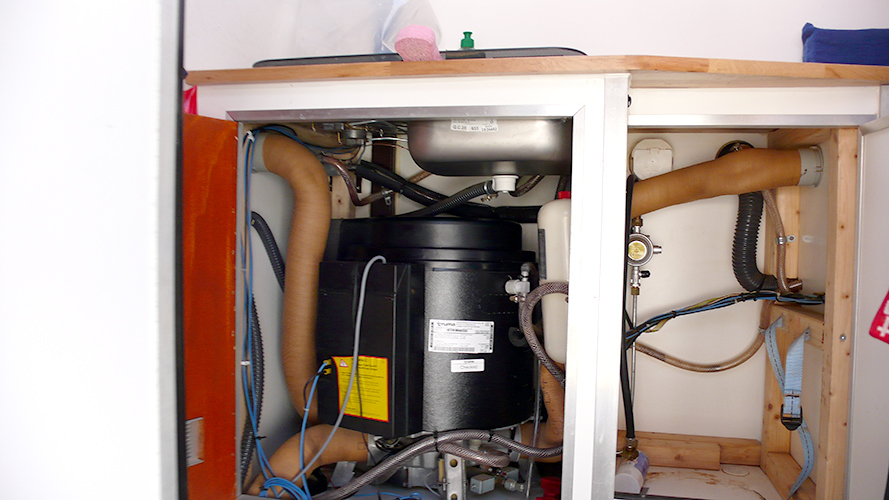

Chaudière (chauffage et eau chaude)
Chaudière (chauffage et eau chaude)

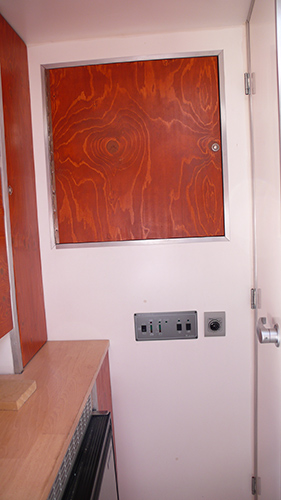

Coffre arrière et panneau de contrôle de la centrale électrique
Coffre arrière et panneau de contrôle de la centrale électrique
le coffre arrière ouvert...
le coffre arrière ouvert...

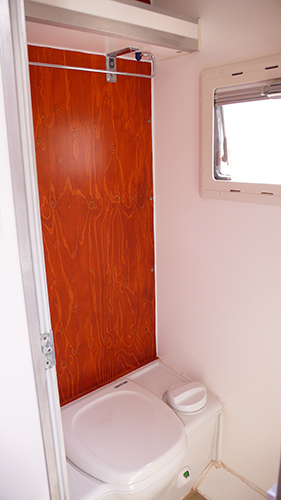

La salle d'eau
La salle d'eau

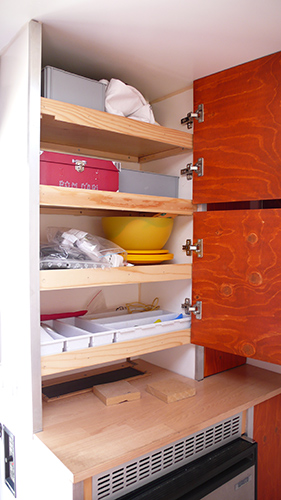

Les rangements cuisine, en bas le frigo
Les rangements cuisine, en bas le frigo

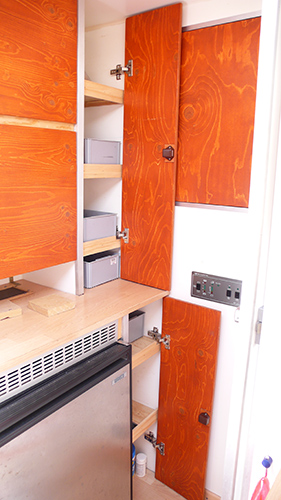

bis
bis

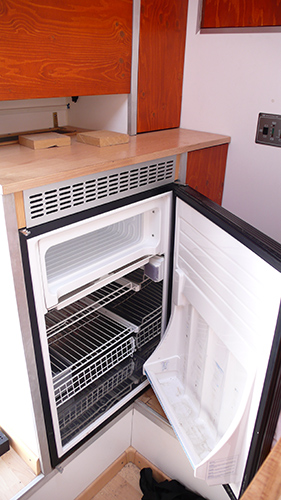

le frigo
le frigo

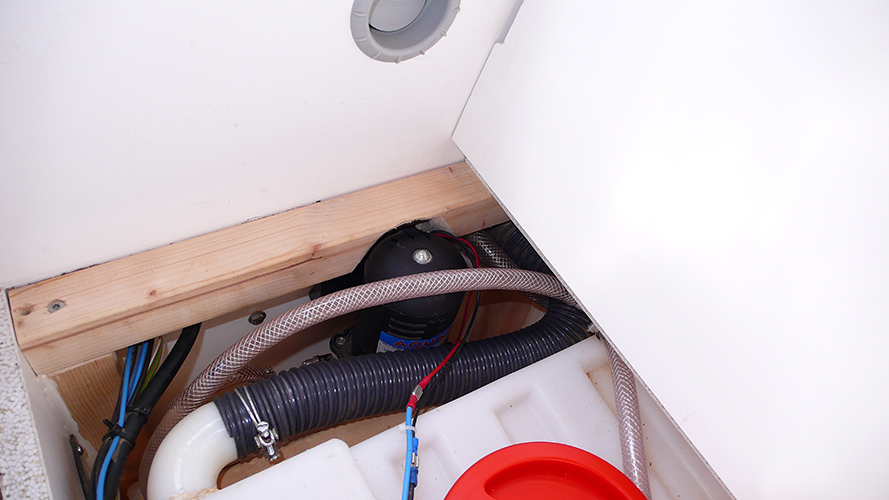

La pompe à eau et les réservoirs.<br />La pompe est un peu trop inaccessible, il faut tout démonter si on veut l'extraire... :-(
La pompe à eau et les réservoirs.
La pompe est un peu trop inaccessible, il faut tout démonter si on veut l'extraire... :-(

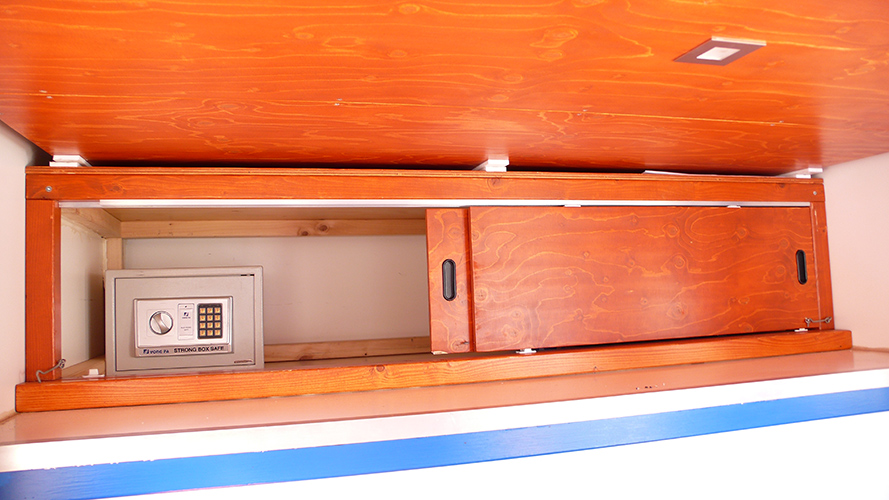

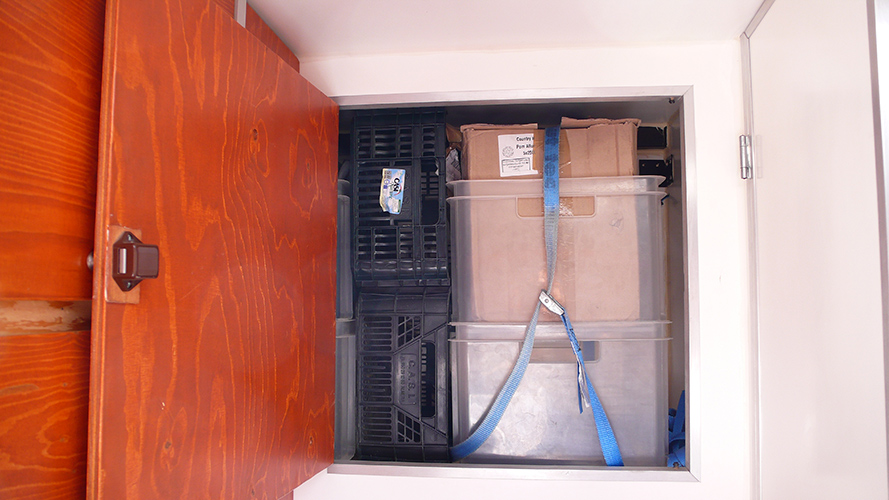

Les coffres sous le lit et le petit coffre fort...
Les coffres sous le lit et le petit coffre fort...

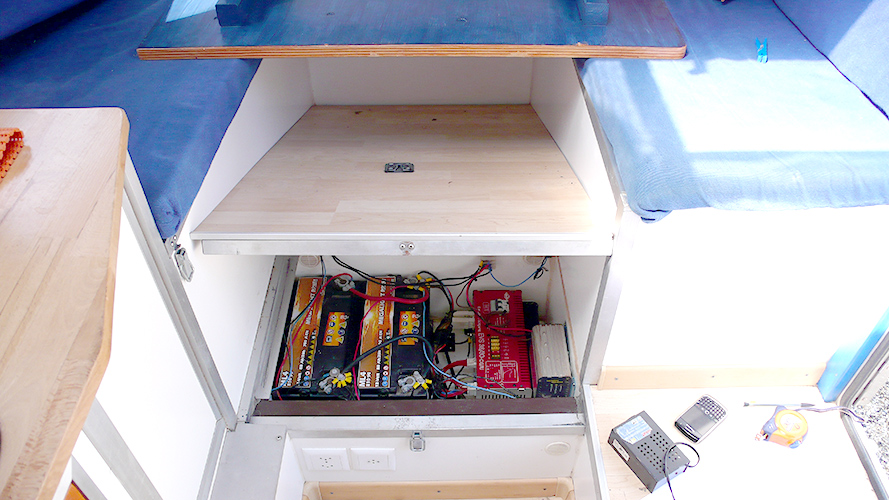

Le compartiment électrique sous la table
Le compartiment électrique sous la table

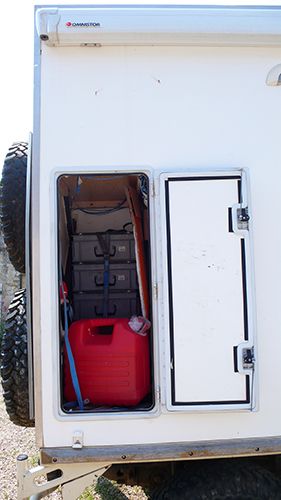

Le coffre arrière externe (le coffre arrière intérieur est au dessus)
Le coffre arrière externe (le coffre arrière intérieur est au dessus)
Last edited by YoHedge on 19 janv. 2011 18:46, edited 2 times in total.
yohedge
Jeune padawan en mécanique...

.: http://www.hedge.fr :.
Partager sur :
Avatar du membre
OB1KnoB
Je scinde les sujets.
Je scinde les sujets.
Messages : 5902
Enregistré le : 14 janv. 2007 12:28

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par OB1KnoB »

Salut Hedge, sacré bestiau le pinz ^^
L'aménagement est vraiment super propre et a l'air bien foutu, c'est vraiment beau :!:

@+
dimitri
>> Tutorial pour insérer une photo dans un message, cliquez ici <<
sauvez un arbre, mangez un castor
Partager sur :
Avatar du membre
Nomade
Nomade où es tu ?
Nomade où es tu ?
Messages : 2271
Enregistré le : 13 août 2007 19:24

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par Nomade »

L'aménagement est vraiment super propre et a l'air bien foutu, c'est vraiment beau :!:
un peu "bourge" peut-être :mrgreen:
Allez Hop....je sors!
Daniel
Partager sur :
Avatar du membre
Denis Chassac
Je scinde les sujets.
Je scinde les sujets.
Messages : 3689
Enregistré le : 15 janv. 2007 21:36

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par Denis Chassac »

Nomade a écrit :un peu "bourge" peut-être :mrgreen:
C'est parceque tu as vu ceci :
... j'ai le même installé dans le TP3... et même Pascal en a un dans son boxer "roots", c'est tout dire :lol:

@+
Denis
Un TP3 mazout AVEC CG collection, un R2087 torpédo QUI ROULE à nouveau !!!
:arrow: Membre BMH & Co
Partager sur :
Avatar du membre
YoHedge
Lost
Lost
Messages : 504
Enregistré le : 01 nov. 2009 21:48

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par YoHedge »

Nomade a écrit :un peu "bourge" peut-être :mrgreen:
Daniel
Bin, c'est a dire que c'est made in suisse !! :lol: :lol: :lol: :lol:
yohedge
Jeune padawan en mécanique...

.: http://www.hedge.fr :.
Partager sur :
Avatar du membre
Jean-Louis
Moi j'aime bien !
Moi j'aime bien !
Messages : 757
Enregistré le : 23 juil. 2009 09:02

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par Jean-Louis »

c'est pas un peu petit pour les lingots? bon :arrow:
Partager sur :
Avatar du membre
YoHedge
Lost
Lost
Messages : 504
Enregistré le : 01 nov. 2009 21:48

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par YoHedge »

les lingots je les ai coulés dans les parois de la cellule et dans la poutre centrale, ca fait blocage de différentiels en plus :lol: :lol:
yohedge
Jeune padawan en mécanique...

.: http://www.hedge.fr :.
Partager sur :
Avatar du membre
amabrom
Bricoleur de niveau 2
Bricoleur de niveau 2
Messages : 337
Enregistré le : 23 mars 2010 07:29

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par amabrom »

En Suisse et c'est bien connu, on a tous un coffre-fort à la maison ! :lol: Alors quand on voyage, pour ne pas se sentir trop perdus, on en prend un avec ! :lol:

Superbe aménagement, merci pour les images !

A+ :D
Partager sur :
Avatar du membre
Jean-Louis
Moi j'aime bien !
Moi j'aime bien !
Messages : 757
Enregistré le : 23 juil. 2009 09:02

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par Jean-Louis »

oui bel aménagement,beau travail, sur le mien aussi la pompe est difficilement accésible et en plus pas de vidange de l'enssemble, sinon en faisant marcher la pompe;
jean louis
Partager sur :
Avatar du membre
YoHedge
Lost
Lost
Messages : 504
Enregistré le : 01 nov. 2009 21:48

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par YoHedge »

Oui idem je n'ai pas de vidange pour les réservoirs et le circuit d'eau, donc comme toi... je fais tourner la pompe !!
J'ai juste une vidange et une vanne hors gel pour le chauffe-eau, l'eau coule sous la cellule, directement sur le plateau du porteur...

Hedge
yohedge
Jeune padawan en mécanique...

.: http://www.hedge.fr :.
Partager sur :
Avatar du membre
francois_04
Pignonnier
Pignonnier
Messages : 33
Enregistré le : 09 mai 2010 15:05

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par francois_04 »

Très belle cellule, visiblement la réalisation est soignée et bien pensée.
Pour la pompe à eau... si tu vidanges en cas de non utilisation par grand froid, tu ne devrais pas avoir trop de problèmes, une bonne pompe ça peut durer longtemps.
Si je comprends bien, le lit permanent se décale vers l'arrière lorsque tu le descends ??? Quel mécanisme permet de manoeuvrer le lit ? Je suis intérressé par la hauteur disponible au dessus des couchages ? Euh... j'ai plein de questions en fait !!! Le plus simple serait d'en discuter directement.

As tu une idée du poids de tout cela ?

En tout cas j'ai imprimé les plans et je vais correler tout ça avec les miens :D :D , merci pour cette présentation.

François.
Partager sur :
Avatar du membre
YoHedge
Lost
Lost
Messages : 504
Enregistré le : 01 nov. 2009 21:48

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par YoHedge »

francois_04 a écrit :Pour la pompe à eau... si tu vidanges en cas de non utilisation par grand froid, tu ne devrais pas avoir trop de problèmes, une bonne pompe ça peut durer longtemps.
Effectivement je n'ai pas eu de soucis, mais impossible de vidanger la pompe elle même en place, j'ai donc dévissé l'arrive et la sortie d'eau pour permettre au max d'eau de s'échapper et au glaçon de s'étendre sans tout broyer, elle a résisté a cet hiver rigoureux !!
Mais même pour le changer le filtre, si jamais je dois le faire un jour ca ne sera pas facile..... pas top, pas top surtout en deplacement et quand on connait la loi de Murphy... :D
francois_04 a écrit :Si je comprends bien, le lit permanent se décale vers l'arrière lorsque tu le descends ??? Quel mécanisme permet de manoeuvrer le lit ? Je suis intérressé par la hauteur disponible au dessus des couchages ? Euh... j'ai plein de questions en fait !!! Le plus simple serait d'en discuter directement.

As tu une idée du poids de tout cela ?

En tout cas j'ai imprimé les plans et je vais corréler tout ça avec les miens :D :D , merci pour cette présentation.

François.
Avec plaisir !

En fait oui le lit se recul et et descend, en position range il est repose sur le haut des coffre de la capucine et forme un second plafond :
plus d'infos dans ce fil : viewtopic.php?f=81&t=4407

Je vais revérifier l'espace entre les lit, mais c'est plus proches de celui des banquettes sncf que des lit superposés pour enfants... :lol:

T'inquiète vas-y, pose tes questions on est la pour ca !!!! :D :D
Last edited by YoHedge on 01 juil. 2010 17:38, edited 1 time in total.
yohedge
Jeune padawan en mécanique...

.: http://www.hedge.fr :.
Partager sur :
Avatar du membre
Olivier
Je scinde les sujets.
Je scinde les sujets.
Messages : 3857
Enregistré le : 28 janv. 2010 15:52

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par Olivier »

merci Hedge :wink:
Partager sur :
Avatar du membre
YoHedge
Lost
Lost
Messages : 504
Enregistré le : 01 nov. 2009 21:48

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par YoHedge »

Olivier a écrit :merci Hedge :wink:
Avec plaisir !
yohedge
Jeune padawan en mécanique...

.: http://www.hedge.fr :.
Partager sur :
Avatar du membre
geo
Ca va saigner
Ca va saigner
Messages : 1299
Enregistré le : 14 nov. 2008 10:26

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par geo »

Tu m'étonne que je cherchais la porte, j'avais pas vu tes photos :roll: :lol:

Super cet aménagement
Parceque ds un pinz, faut la trouver toute cette place :wink:

à+
Partager sur :
Sebsail alias le druide
Pilote
Pilote
Messages : 143
Enregistré le : 02 janv. 2010 06:07

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par Sebsail alias le druide »

Salut Hedge

Vraiment sympa ton pinz , l'amenagement est bien fait et très complet ça donne de l'exterieur une bouille bien sympa, ça fait longtemps que l'ancien proprio la fait ? ca fait combien de temps que toi tu l'as ?

en tout cas je te souhaite pleins de bons kilometres avec et de souvenir pleins la tête

Bon week

Seb
L'amenagement de mes differents camions, toutes les photos page 1

http://forum.bernard.debucquoi.com/view ... 131#p48131
Partager sur :
Avatar du membre
YoHedge
Lost
Lost
Messages : 504
Enregistré le : 01 nov. 2009 21:48

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par YoHedge »

Salut !

Et bien ils ont commencé l'aménagement en 2003 !
Tu peux voir le site de leur aventure :
http://www.durussel.org/afrique/afrique_accueil.htm

Je l'ai acheté il y a un an, à un moi prés :D

Merci beaucoup !! :mrgreen:
Hedge
yohedge
Jeune padawan en mécanique...

.: http://www.hedge.fr :.
Partager sur :
Sebsail alias le druide
Pilote
Pilote
Messages : 143
Enregistré le : 02 janv. 2010 06:07

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par Sebsail alias le druide »

salut hedge

merci pour le lien , un vrai bon book bien fait et c'est sympa quand on rachette un camion de connaitre autant de chose dessus, je te souhaite de bon voyage avec :D

bon week end

seb
L'amenagement de mes differents camions, toutes les photos page 1

http://forum.bernard.debucquoi.com/view ... 131#p48131
Partager sur :
Avatar du membre
YoHedge
Lost
Lost
Messages : 504
Enregistré le : 01 nov. 2009 21:48

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par YoHedge »

francois_04 a écrit : Si je comprends bien, le lit permanent se décale vers l'arrière lorsque tu le descends ??? Quel mécanisme permet de manoeuvrer le lit ? Je suis intérressé par la hauteur disponible au dessus des couchages ? Euh... j'ai plein de questions en fait !!! Le plus simple serait d'en discuter directement.
Hop !

Alors il y a 50 cm entre la table transformé en lit et le couchage principal qui descend du plafond.
Il y a 40cm entre le couchage principal et le plafond de la cellule.

A prendre en compte le fait que j'ai opté pour un bon matelas Bultex, d'une épaisseur de 17cm, quand j'ai vu ceux de 14cm.... :lol:
C'est à dire que le Pinz n'est pas franchement préoccupé par le massage alors si en plus on se casse le dos en descendant et en rangeant le lit tout ca pour mal dormir en ayant les lattes dans les côtes... :twisted:
Une bonne vieille planche aurait été mieux, mais le poids.... :shock:

A ta dispo si tu veux qu'on en parle directement !

Hop
Hedge
yohedge
Jeune padawan en mécanique...

.: http://www.hedge.fr :.
Partager sur :
Avatar du membre
YoHedge
Lost
Lost
Messages : 504
Enregistré le : 01 nov. 2009 21:48

Re: Plan de la cellule du Pinz 6x6 de Hedge

Message par YoHedge »

Pour info, la cellule a subit une cure d'amaigrissement nécessaire vu le poids et la hauteur de celle ci....
La transformation est la :
viewtopic.php?f=40&t=4997

Hop !
yohedge
Jeune padawan en mécanique...

.: http://www.hedge.fr :.
Partager sur :

Retourner vers « Vos aménagements : Cellules et chassis. »
