Pièce inconnue B110 (echangeur calorique eau/huile)

[Hannes-Kraisle]

Bonsoir,

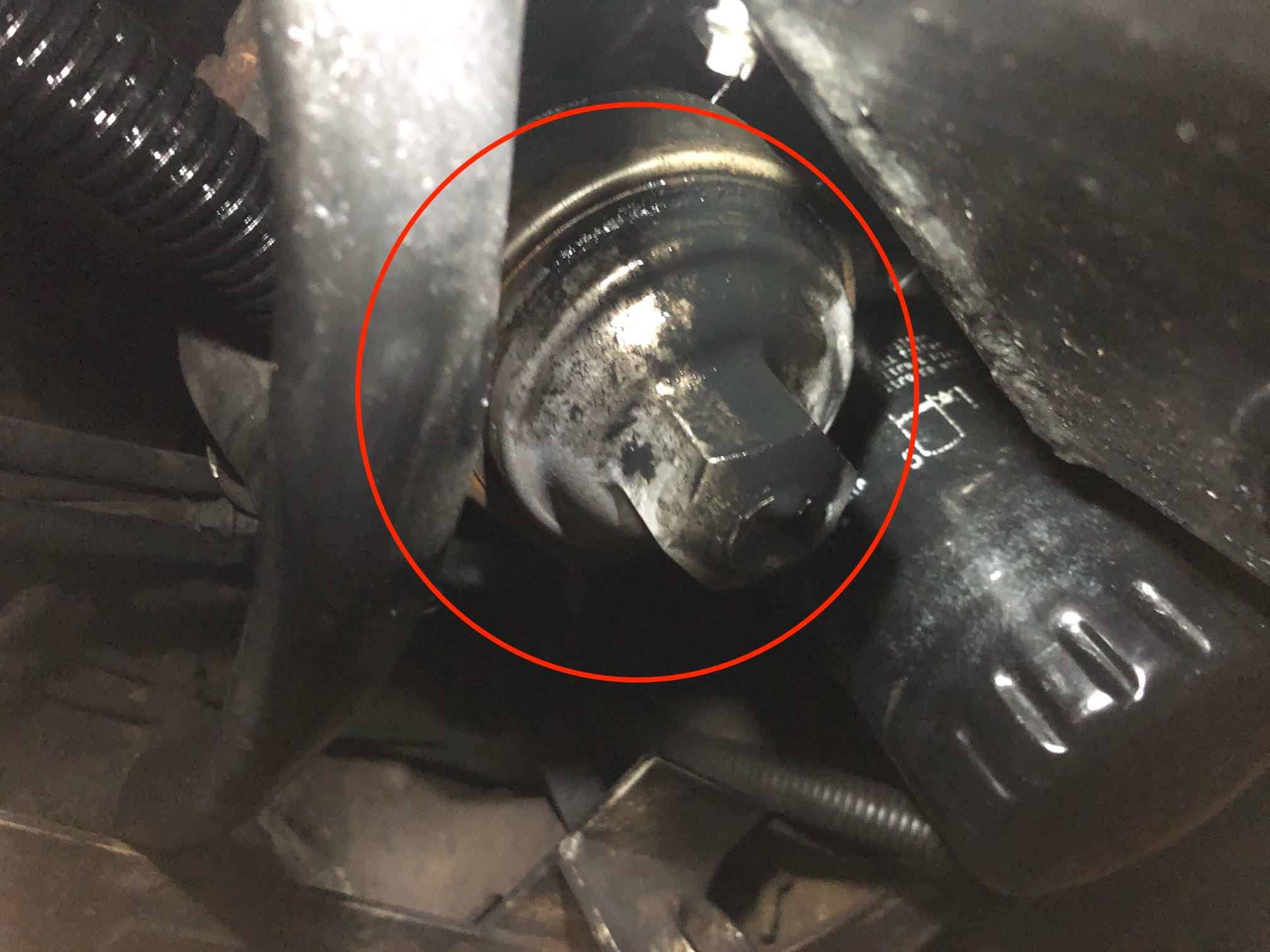

Quelle est cette pièce avec l'écrou hexagonal? Ça ressemble beaucoup à un sceau brisé.
Existe-t-il un catalogue ou un programme avec des dessins éclatés pour le B110 ?

Je vous salue et vous remercie !
Hannes

[nh3]

Bonjour.
Difficile avec seulement une photo mais c'est peut-être l'écrou qui tient l'échangeur de chaleur eau huile.
Raphaël.

[Beda]

Bonjour Hannes,

Ölkühler.pdf

(2.22 Mio) Téléchargé 274 fois

C'est le refroidisseur d'huile.
Parce que la pleine pression d'huile est sur les bagues d'étanchéité ici,
même de petites fuites entraînent une perte d'huile considérable.

[Muth67]

Hello,

Effectivement c'est l'échangeur d'huile, le mien aussi fuit un peu.

C'est pour le moment la seul fuite que je n'ai pas encore réussi à maitriser !

[Stéphane]

Cette fuite est un classique du Sofim.

C'est la même taille de joint que votre filtre à huile moteur.

Lors de votre prochaine vidange, vous récupérez le joint de votre ancien filtre et vous n'aurez plus de fuite

[Hannes-Kraisle]

Bonjour !
Merci pour les conseils.
Lequel des deux joints correspond à celui du filtre à huile ?

Salutations

[Stéphane]

Le repère 11
