Snorkel pour IVECO Daily dernière generation

[Orpheus]

Bonsoir à tous .

Ca y est la vessie est prête,mais elle est pas top
Un gros nase à coupé le vide lors de la cuisson,résultat il y a des bulles ...
Mais bon je vais faire avec pour les premiers essais.j'en referais une prochainement.
je devrais pouvoir faire un premier test demain,ce sera l'heure de vérité.
Je vous dit ca ce WE.

Pour le prix on en est pas encore là,laissez moi d'abord sortir un produit fini et je pourrais chiffrer le temps, la matière,la marge...
Il y aura de toute façon un prix préférentiel pour les membres de ce site.

A+ prions pour que ça foire pas !

[Orpheus]

hello a tous.

Jusque là tout ce passe bien,la vessie est réparée mais faute de temps je n'ai pas encore fait les essais.
tout est fin prêt pour le premier drapage.
Mais ce ne sera pas pour ce WE je dois partir en bretagne.
La contre forme pour la vessie à quand à elle eté alongée de 25 mm,afin de compenser le retrait de la matière composant la vessie.
cette matiere est en rupture pour l'instant au boulot il y en aura en septembre.(mais ca gène en rien les essais)
Vendredi prochain j'aurais l'après midi pour moi,je vais faire une pièce avec du mat de verre pour voir si la vessie fait bien son boulot.

Je vous informerai le jour du demoulage....

A bientôt.

[le duc]

merci Orpheus
J'ai presque envie d'avoir un beau nouveau iveco rien que pour avoir ton magnifique snorquel dessus

[Orpheus]

Bonsoir tout le monde ;essais concluant !

la première pièce type en mat de verre est sortie plutôt bien.

la vessie a fait son boulot mais c'est pas parfait.en même temps c'était à prévoir.la seconde vessie sera bien mieux(sous reserve que personne ne coupe encore le vide ! .)

Après ébavurage et nettoyage je vais faire un test chez le concessionnaire voir si tout s'épouse bien...

A suivre.

[Orpheus]

Bonsoir
La nouvelle vessie est prête,elle n' a aucuns défaut et fait 25 mm de long en plus de manière à compenser le retrait de la matière qui la compose,après cuisson.
J'ai acheté du beau tissus carbone et du sarget de verre .Je pense que je vais abandonner l'idée du tissus aramide qui est trop contraignant à travailler.Il faut des ciseaux spéciaux,qui coutent un bras....sauf si on me le demande expressément.
Je vais faire la première pièce en résine epoxy.Je peux aussi tenter avec du polyester qui est bien meilleur marché,(5 fois moins chère )et tient aussi bien.
Il faudra que je mette quelques photos pour illustrer un peu.

A bientôt.

[hippo]

...Je pense que je vais abandonner l'idée du tissus aramide qui est trop contraignant à travailler.Il faut des ciseaux spéciaux,qui coutent un bras....sauf si on me le demande expressément.

ce serait surprenant que ça ne devienne pas plus accessible d'ailleurs car ils sont en céramique, comme tous les couteaux qu'on trouve maintenant pour pas bien cher...

Je vais faire la première pièce en résine epoxy.Je peux aussi tenter avec du polyester qui est bien meilleur marché,(5 fois moins chère )et tient aussi bien.
Il faudra que je mette quelques photos pour illustrer un peu.

A bientôt.

oh oui des photos bien-sûr
et je pense que certains attendent aussi que tu colles l'étiquette du prix dessus

je n'avais pas constaté une différence de prix aussi flagrante entre les deux types de résine...en revanche l'epoxy sent peu comparé au polyester...du moins pour travailler avec... une fois polymérisé ça n'a plus trop d'importance .. en revanche il me semble que celle qui sent le moins n'en est pas pour le moins la plus toxique a inhaler.

[Orpheus]

Salut à tous,
voilà deux pauvres photos pour illustrer mon boulot :

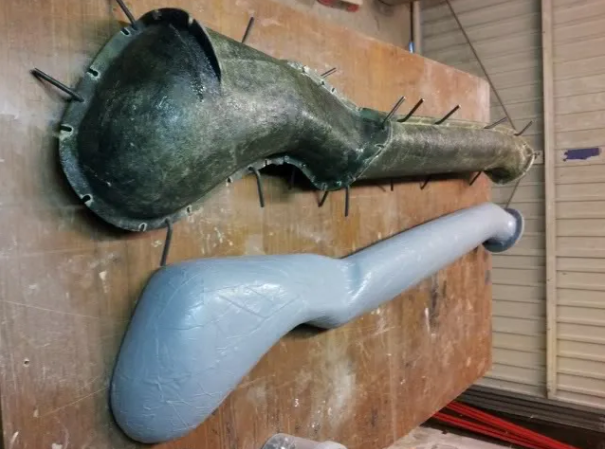

Le moule avec ses clavettes de centrage,la vessie et enfin le moule peint en blanc.
La peinture donne moins d'accroche aux résines qui coulent,et une fois enduit de demoulant il restera propre longtemps.

Donc pour la résine se ne sera que de l'époxy,car moins cassante et bien plus résistante aux UV.
Des bons ciseaux à kevlar c'est 150 € pour 8 ou 9 cm de coupe.
Pour la toxicité des résines j'utilise toujours un masque avec cartouches,blouse jetable,gants nitrile ...

Le prix, bientôt,quand je saurais la quantité de tissus,de résine,le temps pour faire un kit complet;soit le schnorkel,le vernis,les deux plaques du filtre à air,les deux pattes inox de fixation,la visserie...c'est de l'artisanat.

A+

[Orpheus]

bonsoir,la première pièce vient d'être démoulée.

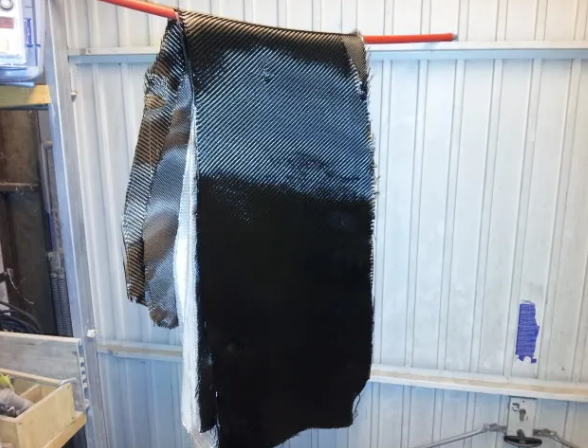

Dans l'ordre les tissus,2 plis de carbone,3 plis de verre.

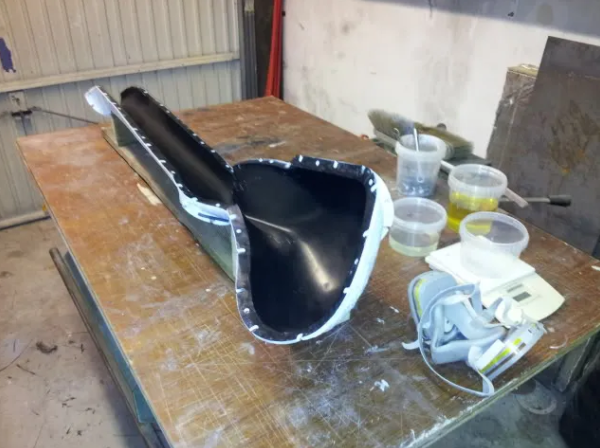

Le moule sur son support,prêt à recevoir la mixture.

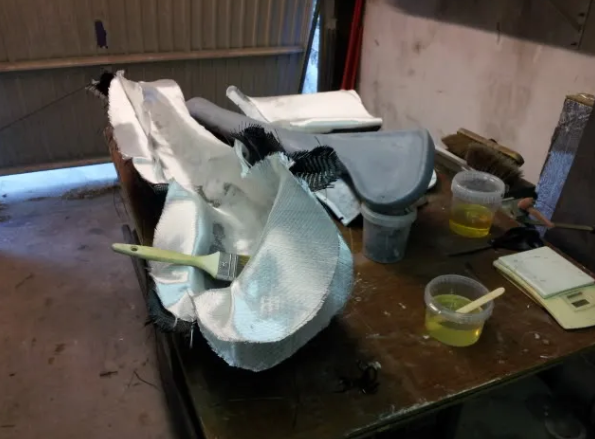

La pose des tissus et le résinage époxy,en cours de réalisation.

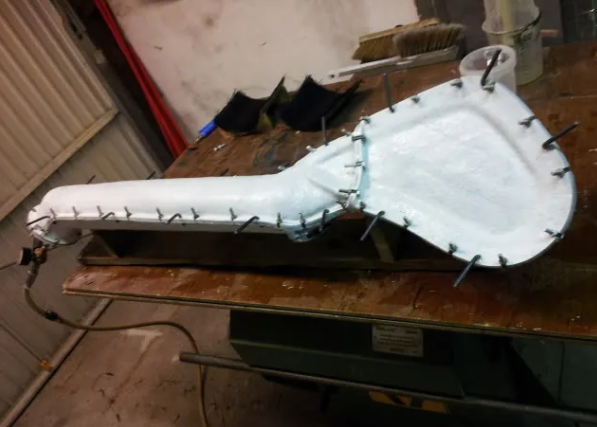

Le moule fermé et sous pression grâce à la vessie interne

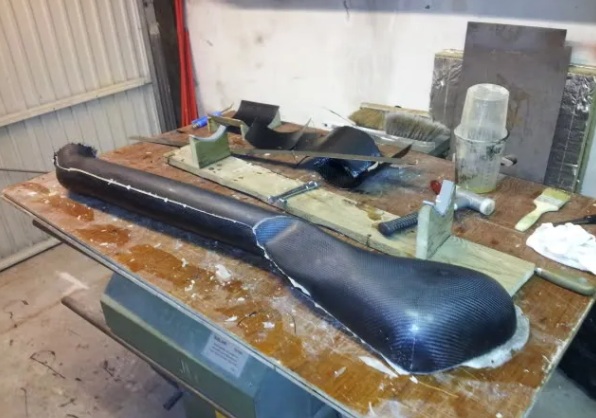

Voici la pièce brute de décoffrage.

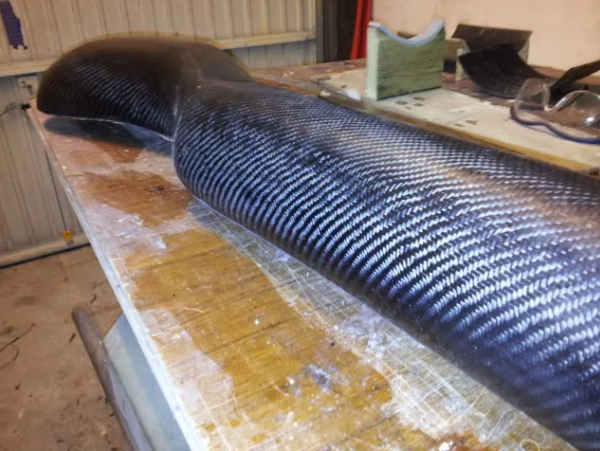

L'aspect brut du carbone.

Voilà dans les grandes lignes comment ça c'est passé.
Maintenant il va falloir améliorer la résistance du moule;il se déforme trop au niveau des jointures,je dois trouver une solution...
Je vais faire aussi un évent pour faciliter l'écoulement de la résine,car des bulles se sont regroupées au même endroit au point haut du moule.
La pièce n'est pas morte pour autant,je vais tenter de la sauver.le poids est de 1300 g et c'est super raide.

A suivre...

[Orpheus]

bonsoir ,les soucis sont réglés,et la pièce finale se présente bien sur la carrosserie...donc on continu.
A+

[hippo]

bientôt noel ?

[Orpheus]

Hello ,meilleurs voeux a tous et bonne santé.

Non je ne suis pas mort !

Tout est au point même,mais j'ai des travaux en cours sur ma maison,donc pour l'instant je suis un peut out .

Bon sinon la pièce d'essais se monte bien sur la carrosserie,les plaques du filtre a air sont fonctionnelles ,il faut juste que j'aille acheter du tube de 90 chez le fournisseur.

Qui peut me dire combien il faudrait de tuyau souple entre l'aile et le filtre,a 10 cm près ?

J'essaie de me faire violence pour sortir un premier kit prochainement.

A bientôt.

[hippo]

J'essaie de me faire violence pour sortir un premier kit prochainement.

A bientôt.

avant Noel prochain ?

ok je

[hippo]

alors ? ça polymérise ?

j'espère qu'il n'est rien arrivé de facheux a notre ami

[cyrchristo]

avant Noel prochain ?

ok je

Soit t'es devin... soit tu l'a vexé

[Orpheus]

Hello tous !

Je suis over booké,désolé.
Sympa le moustique dans l'ambre

Qui saurait me dire la longueur approximative de tuyau qu'il faudrait entre l'aile et le filtre à air,en imaginant les courbes que devra faire le tuyau ?

j'ai aussi un souci,il me faudrait du tuyau souple en 90 de diamètre,mais c'est très dur à trouver,si je passe en 80 est ce que ca va étouffer le moteur?
Ou alors en 100 mm,mais ça va être dur à caser tout ça...

dites moi,ou mieux faites des test,c'est primordial pour la réalisation du kit.

Merci par avance.

[hippo]

pour la longueur je peux pas te dire je n'ai pas le nouvel iiveco sous la main il faudra donc attendre que l'un de possesseurs passe par la. en revanche pour du tuyau ''souple'' en diametre 90...ben tu as de la gaine enterrable ...
pas hyper souple mais en chauffant un peu

[paschris]

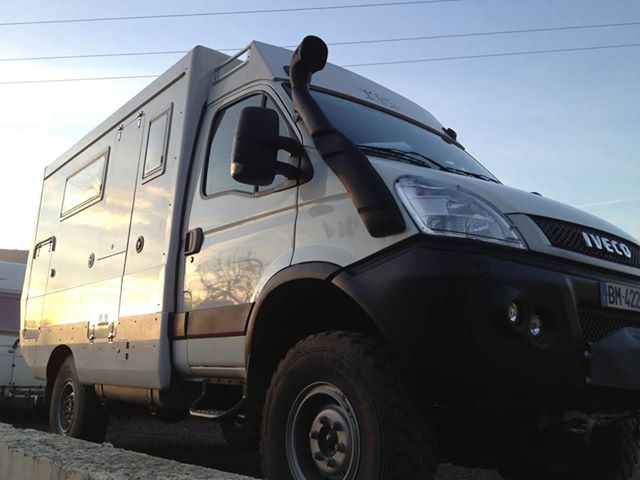

Snorkel monté aujourd'hui sur mon 55s17w

[nh3]

Bonjour Pascal.
Tu peux nous en dire plus, il vient d'ou, iveco ?
Salutation.

[Jacomo32]


Sympa le schnorkel !
A Agadir en octobre j'ai rencontré 2 Daily (3CC) qui avaient des schnorkels venant de chez MADAC (fabricant d'échappements inox).
Il y en a un des 2 en vente sur le coincoin : http://www.leboncoin.fr/caravaning/565613009.htm?ca=2_s
Après 3 mois dans le Sahara Occidental, j'ai le filtre anti pollen qui est pourri mais le filtre à air moteur n'a vraiment pas beaucoup de poussières et comme je ne passe pas beaucoup de gués, je ne suis pas convaincu du besoin en ce qui me concerne !

Edit : MADAC est en liquidation judiciaire, peut-être pas le moment de commander chez eux ?

[paschris]

Bonjour

Ce snorkel est vendu chez RandoEquipement à Nice
720 euros TTC non posé
arrive d'Australie

Ne pas hésiter à me contacter

Pascalou
