reglage jeu axial de moyeux

[merco brousse]

Salut a tous.

Depuis le retour du maroc je sentai un comportement bisard du train avant.

Je me decide a le mettre sur cale et la je me rend compte d'un jeu excessif de l'ensemble disque moyeux. Surtout coté droit...

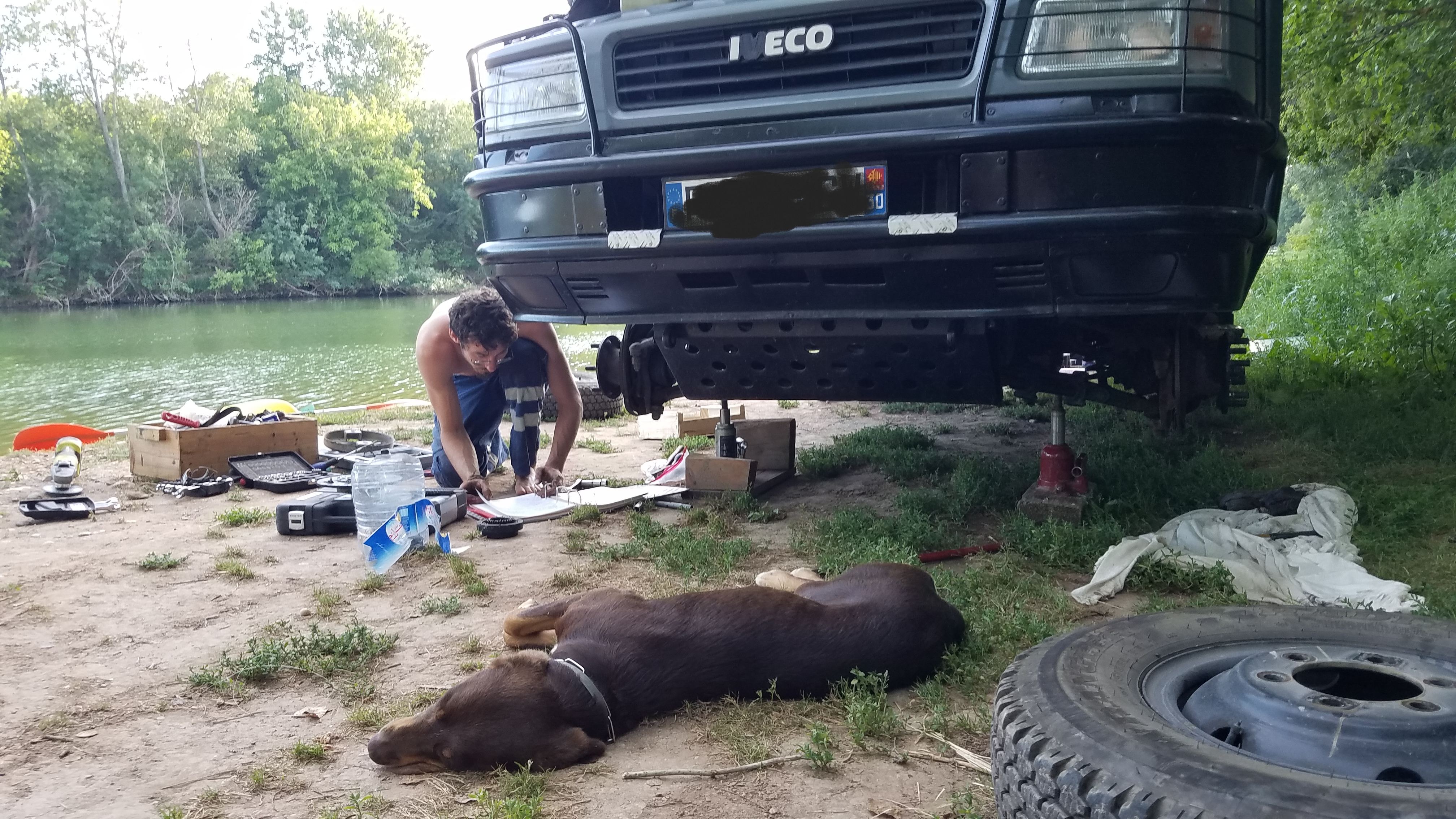

Pas de stress pour le toutou et derriere mon pote Ben a la rescousse

Dimanche fin d'aprem, bord de riviere, le nouveau voyage en tête , on se decide a ouvrir. Un peu dans le panique quand même.

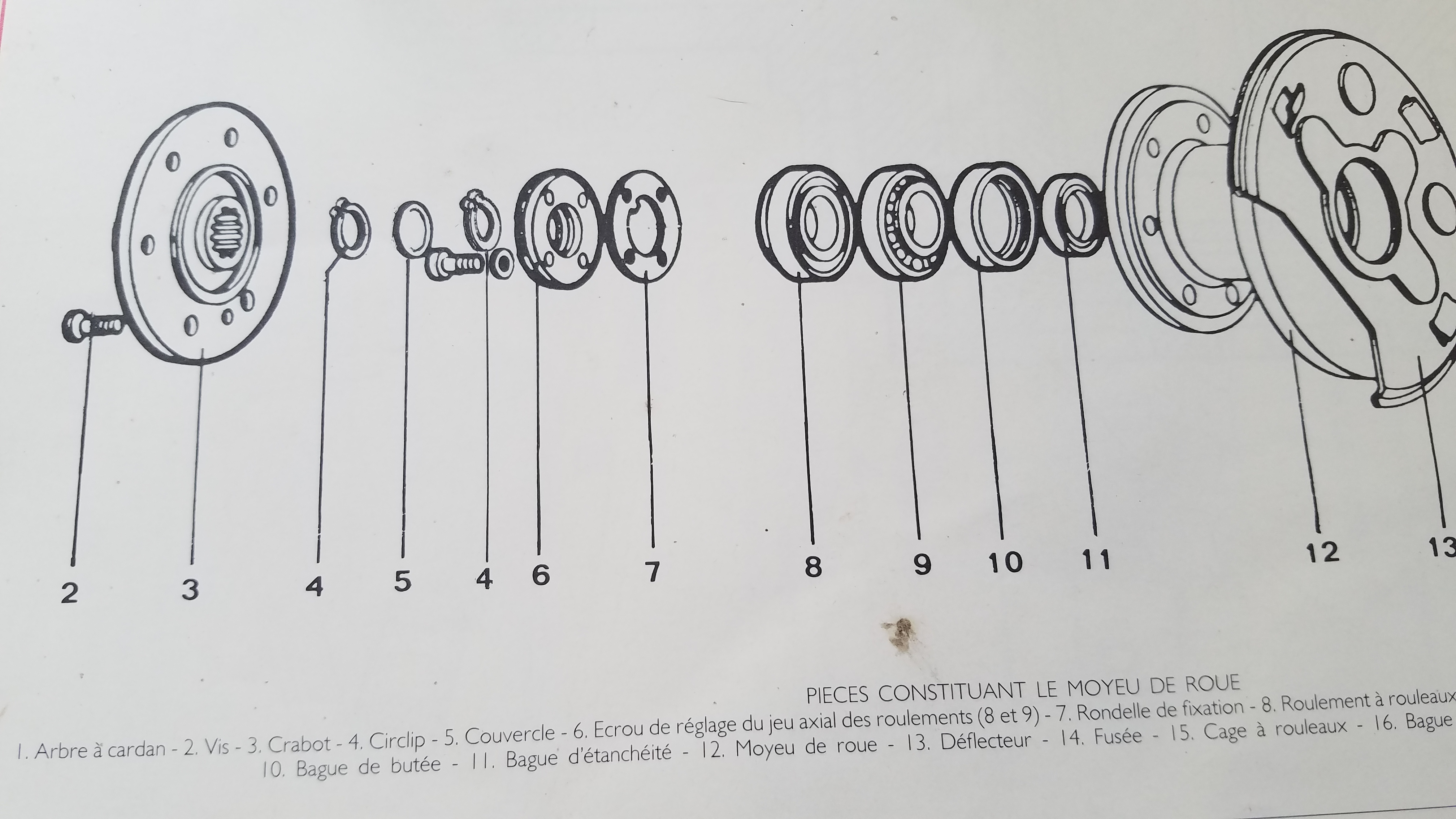

On regarde vite fait le manuel d'atelier et dans la precipitation on deduit que le boulon ici sert de reglage de jeu.

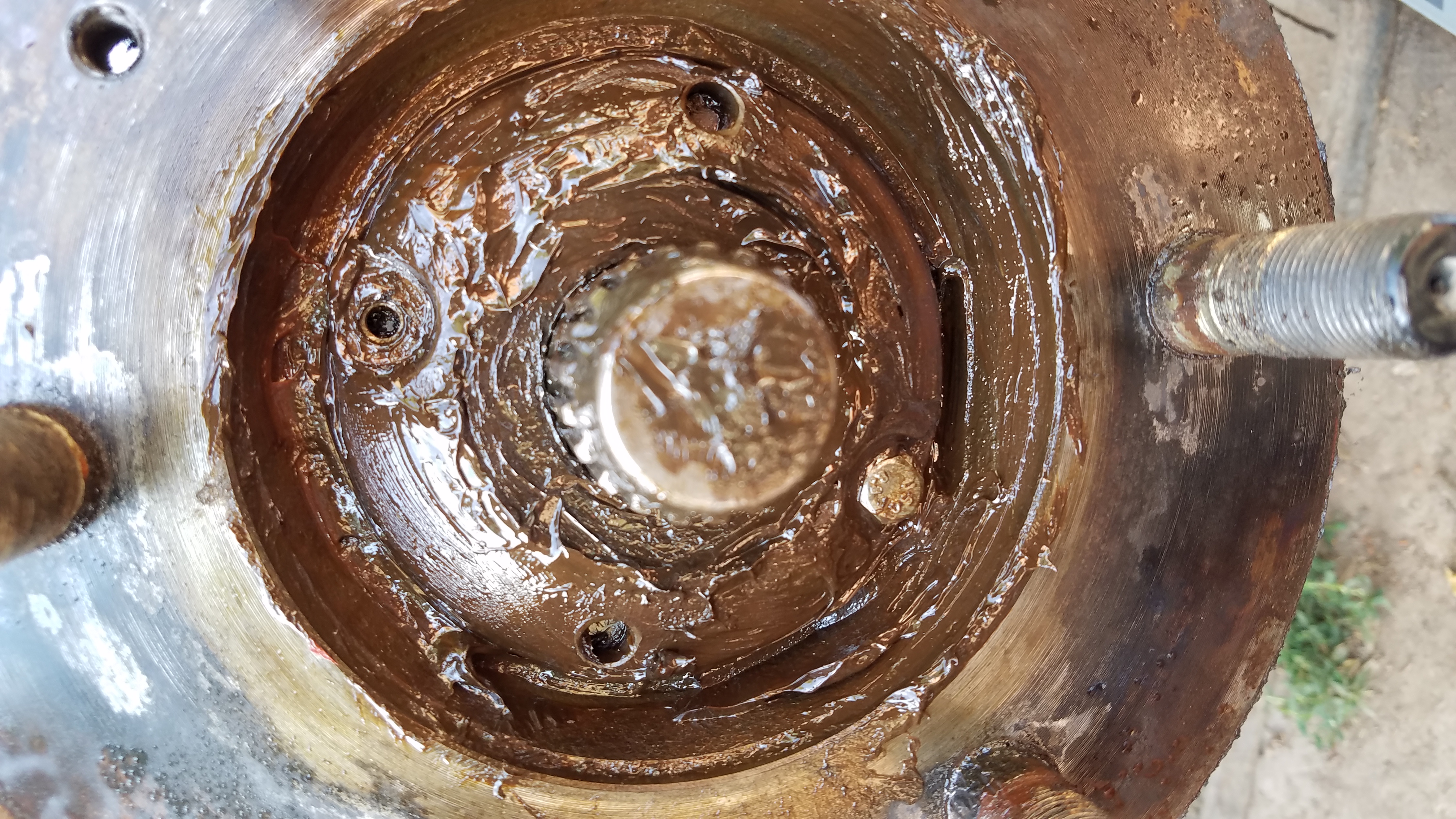

Malgres un bon serrage , pas de changement. on reperre un deuxieme filet dans la graisse. On recoupe un boulon a la taille, on le met en place et la magique plus de jeu...

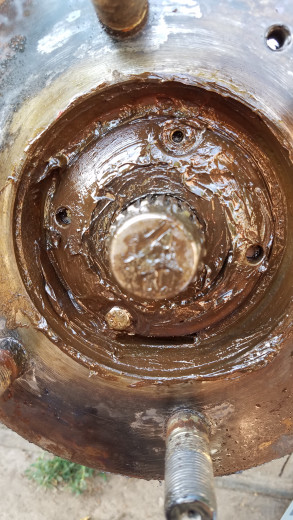

Mais le lendemain en regardant de plus pres le manuel je me rend compte que l'ecrou de reglage est derriere cette coupelle sur la quelle on as mis les deux boulons.

Donc voila j'ai pleins de questions;

J'ai lu sur un autre poste que ce filtage avait un pas a gauche pourtant ici c'etait bien un pas normal ?

Je redemonte pour resserer le vrai reglage ?

Faut du matos special pour le resserer ?

Je me suis aussi rendu compte que je peu bouger le cardan dans le sens moyeux pont ????????

Je vais commander les roulements histoire de les avoir sur la route, au cas ou. Car des que le problème est resolu je part direction la grece...

Mais es que je commande que les roulements ou vous prendriez quelle pièces en plus?

roul massif 4x4.pdf

(43.04 Kio) Téléchargé 332 fois

[pepere63]

Bonjour , j'ai jamais fait ça sur un Iveco , comme toi , mais j'aurais commencé par nettoyer toute la graisse pour y voir clair ... On dirait un écrou à créneaux ... Bye

[come 09]

salut
oui ça doit être du style ecrou a créneaux,et les vis de 6 que a mis,je pense sont en fait là pour verrouiller l'ecrou qui doit être derrière cette rondelle...

pour viré cette rondelle il faut (certainement) une clé a ergot,on voit bien les 2 ergots femelle en haut et en bas de la rondelle

pour le jeu du demis arbre regarde si il n'y a pas un filetage femelle au centre du cardan,coter moyeux...mais sur la photo on dirait que non...

[merco brousse]

Salut Come

Je suis pas sur car regarde en faite la vue du manuel.

Si je comprend bien l'ecrou serait cette fameusse rondelle [no6] sur la quelle j'ai rajouté un boulon.

Faut que je redemonte mais il me semble que cette rondelle tournais dans le vide enfin om=n as pas essayé de la resserer mis a par grace a l ecrou.

le no 6


[come 09]

ha oui...s'est l'ecrou de reglage en façade, par contre les boulon de 6 sont bien là pour verrouillé l'ecrou a la rondelle de fixation n°7 sur le schema....

par contre voit la galère pour trouvé la clé qui va bien....

[Bruno Jordan]

Ca ne se serre pas très fort, donc avec un chasse goupille tu arrives normalement à le desserrer.

[come 09]

ouai s'est vrai...mais a force ça peut rapidement défoncé l’alésage...ça ripe,t'arrive plus a serré correctement...y a moyen de trouver un ecrou a creneaux de base ou hexagonale bien plus pratique a serrer /dessérer .....ici par exemple https://www.123roulement.com/rubrique-accessoire-ecrou.php
