Bonjour,

Je recherche un shelter M59 pour monter sur un plateau de S160

François

Y a aussi les zeppelin fm2 comme le mien qui font 4.25m de long et 2.20m de large.

SYLVAIN110 a écrit :Y a aussi les zeppelin fm2 comme le mien qui font 4.25m de long et 2.20m de large.


Je recherche celui là aussi. Merci

François

Trouvé !
La présentation de la greffe semble prendre

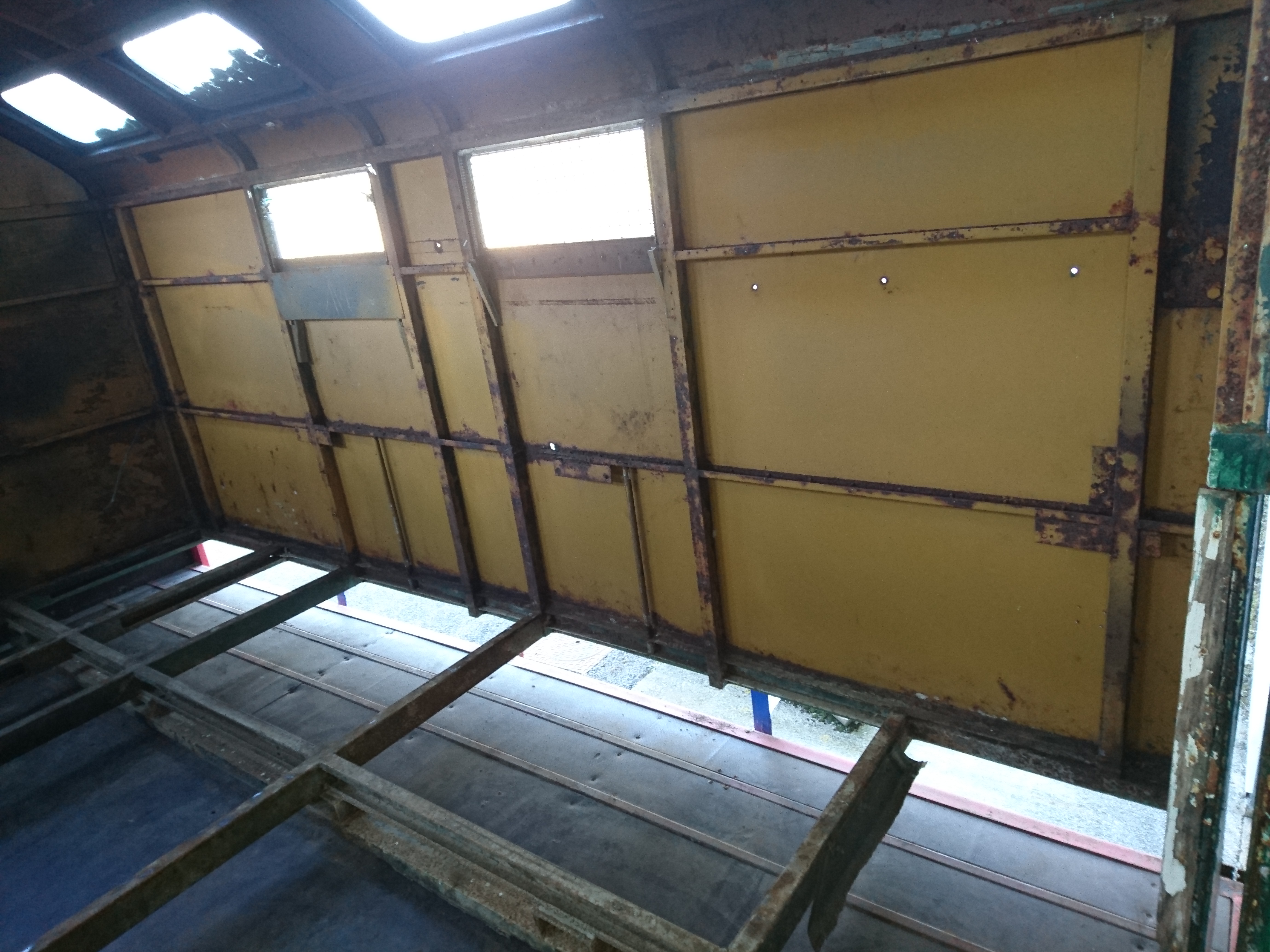

Ça prend forme.... et l'intérieur?

C'est quoi les dimensions?

SYLVAIN110 a écrit : ↑05 avr. 2019 21:44 Ça prend forme.... et l'intérieur?

C'est quoi les dimensions?

Il fait à l’extérieur L=3,75m x l= 2,35m Hmax=2,1m (posé sur les traverses qui ont été soudées dessous)
L’intérieur est 8cm plus petit (taille des profilés).
Selon mon calcul il pèse 830 kg (sans isolation ni plancher)
Je suis en train de créer le modèle CAO (disponible au format SolidWorks 2017 natif - ou autre format 3D d'export - pour ceux qui le veulent en MP)

je sais que le sujet n'est pas neuf mais je tente...
C'est une structure acier, mais les tôles extérieures sont aussi en acier?

Bonjour,

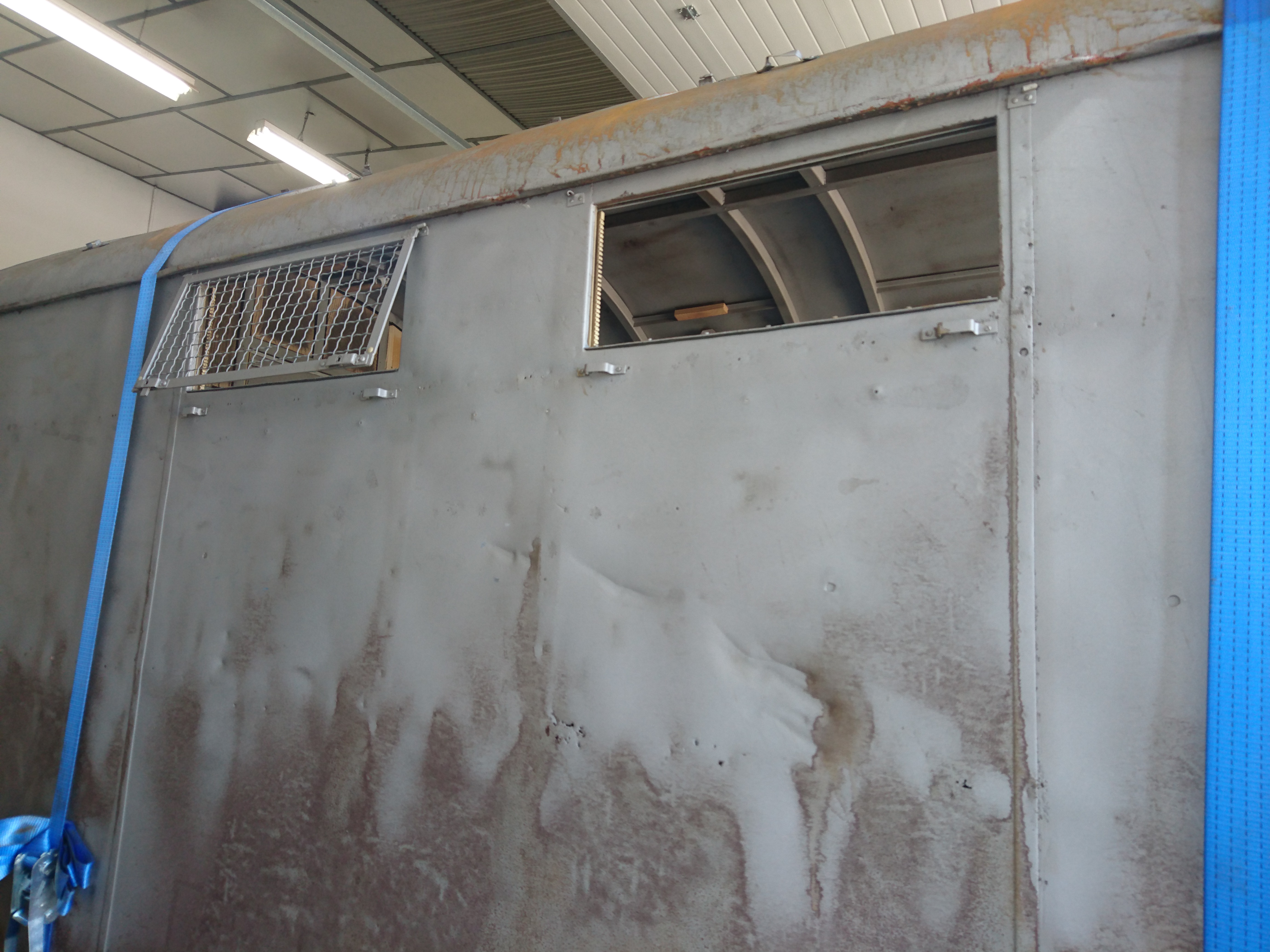

Oui la structure est en acier, les tôles aussi (1mm). Après grenaillage j'ai vu que les miennes étaient pourries sous les fenetres. Je les ai remplacées par des tôles EZ (électrozinguées de 1mm) Plus d'infos à la demande.
kastor

Super boulot
Comment vas tu faire pour l’isolation ?

Désolé de la réponse tardive.
L'isolation de cette partie du shelter date de ce weekend
Ce sont des panneaux de polystyrène extrudé (120x60 cm) épaisseur 40mm. L'ensemble est recouvert d'un panneau en contre-plaqué marine de 10mm.

Pas de deuxième couche croisée pour évider les ponts thermiques sur les poteaux?

Chouette que ça avance

Pas de seconde couche mais un panneau de contre plaqué marine en 10mm d'épaisseur.

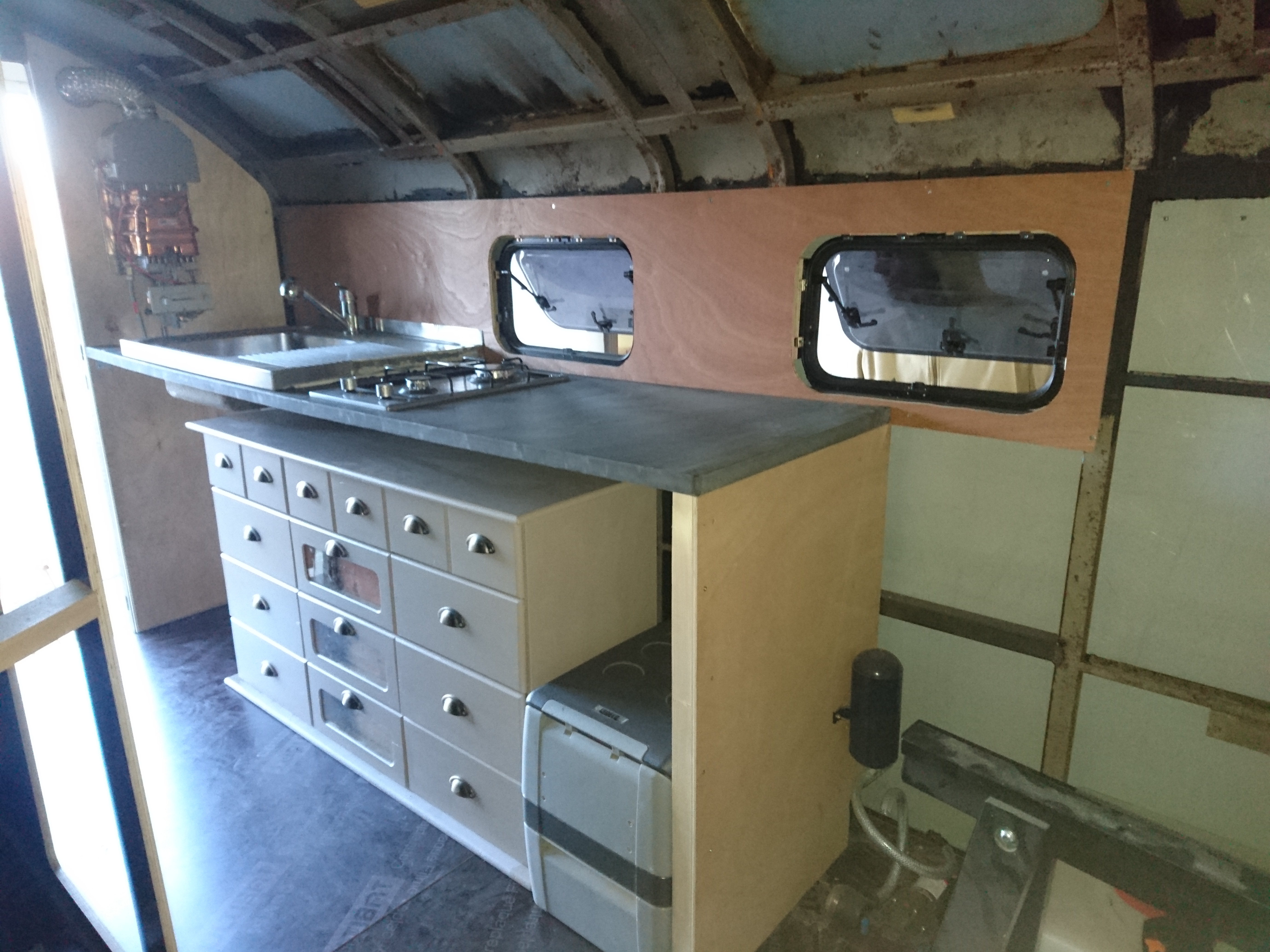

Sympa le meuble
Ça va en faire des boutons poussoir/bloqueur avec tout ces tiroirs.

Non non .... Je mets un filet type pêcheur. Je poste la photo dès que ...
