Ca avance fort

... et tu te poses moins de questions que moi




( pas mal les plans d'aménagement )

C'est la classe à Dallas !

Bonsoir,

çà avance bien...
Ne pouvant pas avancer sur le mien... je le travaille sur le papier pour le moment...

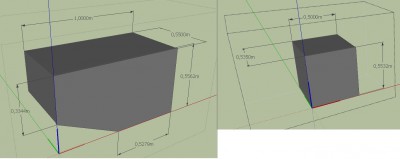

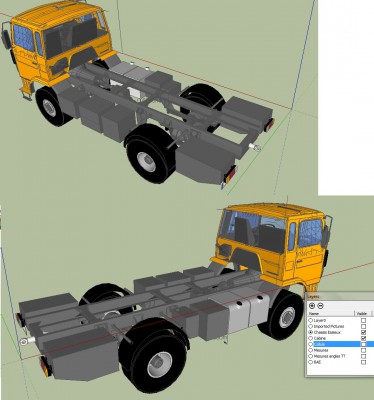

pour les coffres celà me donnerais çà :
@+

Xavier.

Xavier-64 a écrit :Bonsoir,

çà avance bien...
Ne pouvant pas avancer sur le mien... je le travaille sur le papier pour le moment...

pour les coffres celà me donnerais çà :

@+

Xavier.

J'en suis également là pour les mêmes raisons et j'envisage des solutions similaires (formes/dimensions/contenances...)





.... par contre je suis beaucoup moins doué avec sketchup
(j'ai réussi a intégrer certains de tes composants avec plus ou moins de facilité mais par contre je suis loin d'avoir une cabine aussi aboutie )

je fais pitié avec mes dessins sous Word et Paint , voici mon projet :

le wc se range sous le lit : puis coulisse dans la douche : le coté droit : le coté gauche : j'ai téléchagé le logiciel sketchup mais c'est dur dur
j'aurai bien aimé faire une simulation de mon aménagement pour que ma femme comprenne mieux parce que là elle se demande bien où je vais arriver avec ma meuleuse

Bonsoir

Attention aux cheminements des évacuations, dans ta config tu es obligé de passer devant la cuisinière (supposée en feu ) , ça ne sera pas accepté si tu demandes une conformité gaz (veritas/qualigaz) SAUF si tu peux évacuer par une baie côté gauche de la cellule, ce qui sous-entend de poser une baie suffisamment grande (ouverture mini 450mm).

Il ne doit pas y avoir plus de 2m entre la porte de la SdB et celle de la cellule (On mesure le cheminement parcouru et non en ligne droite) sinon il faut une issue de secours dans la SdB...

T'inquiètes pas j'ai mis 2 ans pour apprendre autocad, bouffer la Norme et imaginer ma cellule...

Bonne cogitation...

salut,
mon issue de secours est sur le coté gauche de la cellule en face de la porte d'entrée

c'est une grand baie seitz de 1300 x 600 qui est fixée dans un panneau qui s'ouvre comme les camions pizzas, pour avoir une vue panoramique, et je présente le camion à la RTI avec un rideau à la place de la porte des douche/wc
je respecte donc les 2m de cheminement :
selon cette idée qui me plait bien :
c'est bon comme ça

merci
Fabien

Joli en effet !! je vois que tu a bien ingurgité les arcanes de l'Afnor...

Hello !
Magnifique !!! Quel beau projet ... et c'est propre !

Comment comptes tu faire tes coffres de rangement châssis ? Alu, bois stratifié de résine ... ?

A+
Olivier.

merci
si tu parles des coffres latéraux, ils devraient être en inox


j'ai commencé la barre anti encastrement relevable
les 4 trous centraux serviront à fixer un crochet d'attelage:
j'ai trouvé une barre chez mon ferailleur (13€) :
en position haute pour le franchissement :
en position route (à 65cm du sol) :
en position basse, à la hauteur d'un attelage de voiture :
reste à mettre un vérin et des renforts

suite des travaux

découpe de tôles de récup :
découpe de cornières et assemblage :
mise en place sur le camion :
fixation sur la caisse :

c'est simple et pas cher :
ce sera le compartiment barbecue de ce coté :

Bravo Fabien, c'est du super boulot. Donc on doit être 3 en S170 dans le département en fait ! Sauf que le mien est un double cabine...

J'aime bien la baie ouvrante sur vérins, je l'ai vue en vraie à un salon à Sint-etienne l'année passée, c'est top.

J'ai les coffres déjà aménagés sur le mien : si ça peux donner des idées, il y a des photos sur le dernier article de notre blog.

Sinon t'es calé où en Isère ? Moi suis à coté de Beaurepaire, on pourrait essayer de se voir à l'occasion ?
Joyeuses fêtes à toi aussi.
@+

salut
j'ai eu la visite d'un autre camion de l'Isère :
j'habite à Champier, c'est à 30 minutes de chez toi

voici une vidéo sympa :

https://www.facebook.com/video.php?v=10 ... =2&theater

quelle bande de gamins !!
bien rigolo !!

j-loo

bonjour,
SVP : où est gravé le n° de série sur le châssis, je ne le trouve pas
Et comment faire si un coffre ou un réservoir ... le cache ?

salut,
moi j'ai ca mais ca correspond au M210, je sais pas si c'est pareil !?
j-loo

fab38 a écrit :bonjour,
SVP : où est gravé le n° de série sur le châssis, je ne le trouve pas
Et comment faire si un coffre ou un réservoir ... le cache ?

j'ai découvert le numéro de châssis lors du grand nettoyage du cam avant le CT.
Il est effectivement gravé comme indiqué par le schéma de j-loo au dessus de l'essieu arrière.
Il avait été encadré par l'ancien proprio avec un espèce de feutre blanc indélébile comme les ref des réservoirs d'air .

Là où est gravé le numéro châssis, y a peu de chance que tu y implante un équipement car il est au droit des ailes de ta carrosserie
Tu l'as par contre sans doute masqué lorsque tu as repeint le châssis..

Snoop

Il est super beau ton châssis sketchup, tu l'a fait toi même ou tu l'a téléchargé?
moi j'arrive pas a en trouver.
