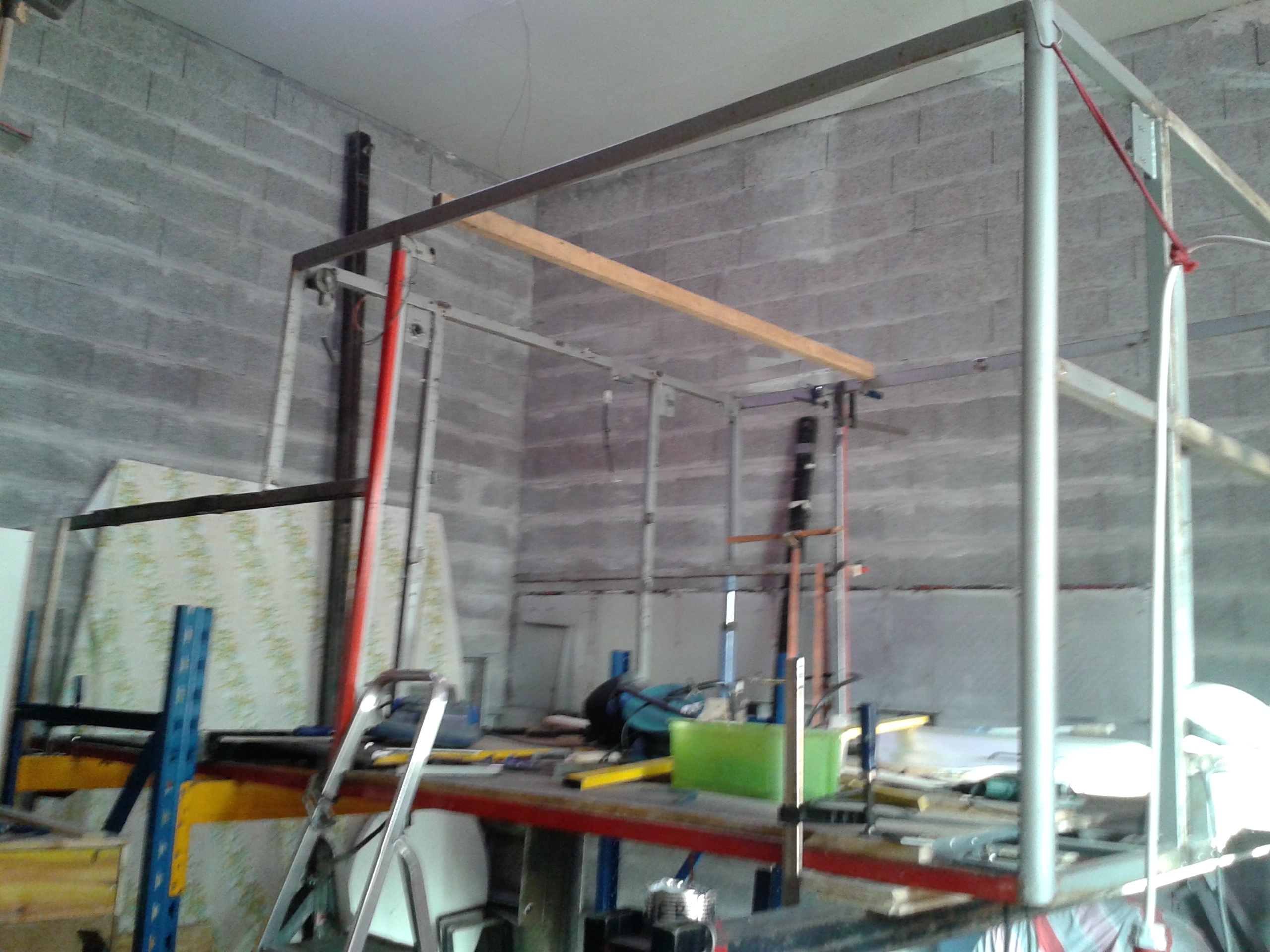

Un ptit bout de photo de la petite cellule provisoire (sur la base de l'ex cellule pompier du porteur)... en attendant les fonds pour une vrais cellule

Construction 100% récupération. Tube carre de la cellule pompier et autre...
Découpe du toit et de tous ce qui est en trop (a l'intérieure) et de l’arrière,qui était toute pliée et pourrie,

voila quelque photo sa avance pas vite mais sa avance
Et un jour j'ai pété une durite et j'ai tout redécouper me reste un beau plateau I____I
Abandon de projet pour une vraie cellule définitive, bientôt dans ce poste

Bonjour tout le monde!

Me revoilà replonger sur mon gros!

Voila 5 ans qu'il est arrivée a la maison et rien na vraiment avancer si ce n'est le démontage de la caisse et accessoire pompier...et une tentative de construction sur la vielle caisse qui s'est resolver être une très mauvaise base (idée)
Et depuis 3 ans je n'est pas pu vraiment m'en occuper pour des raisons diverse..., santée, finance etc

Maintenant qu'il ya quelque roro pour acheter la ferraille du faux châssis et les panneau sandwich pour la cellule, je relance le projet .

La cellule sera en panneau sandwich de 50mm d’épaisseur et fera 4,5m de long / 2.4 m de large / 2.0m de haut environ

Le faux châssis fera soit 10 cm de haut pour la version A ou 15 cm de haut pour la version B

Le châssis du camion est a 1.25m du sol a vide

La hauteur total du camion ne doit pas dépasser 3,30 m a 3,40 m max accessoire de toit compris

le faux châssis sera fixer au châssis du camion avec le système de ressort comme pantanal

Avant la commandes de la ferraille j'ai de question pour la construction du faut châssis et la fixation faux châssis cellule

Je ne sais pas encore comment fixer la cellule au faux châssis et si le plancher sera en un bloc avec la cellule ou fixer les coter et faire le sol/plancher dans le faux châssis...

Comment avez vous fixer votre cellule (sol/plancher en un bloc avec la cellule) sur le faux châssis!
Et pour ceux qui on fait le plancher par après comment avez vous fixer les coter.

Quel épaisseur pour le faut châssis?

Je pensais prendre du profile en U.
Pour ceux dans la longueur du 100 mm de haut par 60 mm de large et 5 mm d’épaisseur.
Et pour la largeur du 50 mm de haut par 50 mm de large et 3 mm d’épaisseur.

La version A me plait d'avantage pour y poser une cellule en 1 bloc avec le sol/plancher.
La version B me plait plus pour y poser les coter et incorporer le sol/plancher au faux châssis.
Vos avis m’intéresse.

A+

Salut snowy,

content de voir que tu te relance dans le projet.

Pour le faux châssis, pas facile de dire, mais à un moment donner il faut faire des choix.
Pour les dimensions des matériaux, tu est dans les standards, 100 pour les poutres et 50 ou 60 pour les traverses.
Pour la méthode d'assemblage, je suis plus pour la A qui permet d'avoir un plancher unique et donc pas de ponts thermiques.
Mais plus difficile à réaliser.

Pour fixer les parois en polyfont, il exite les rives comme la photo ... en T ou en S diront nous :
Elles permettent aussi d'avoir une finition du bas de la caisse....

Exemple page 25 du catalogue suivant :
@+

Xavier

Salut Xavier,

Merci sa m'aide bien et ton lien c'est parfait.

Oui moi aussi suis content de pouvoir continuer mon projet!

moi aussi je suis pour la A (plus difficile a mettre en œuvre) et aussi plus facile si la caisse est en un bloc a poser, A voir comment la fixer.

quelle est l’épaisseur de tes profilé du faux châssis sur la photo?

A+
Snowy

Salut,

je te joint le croquis : (je viens de prendre les mesures.
@+
Xavier

Merci!

comment est fixer le profilé alu au faux châssis?

et quelle est l'épaisseur des U en fer du faux châssis, 4 ou 5 mm ou ?

A+

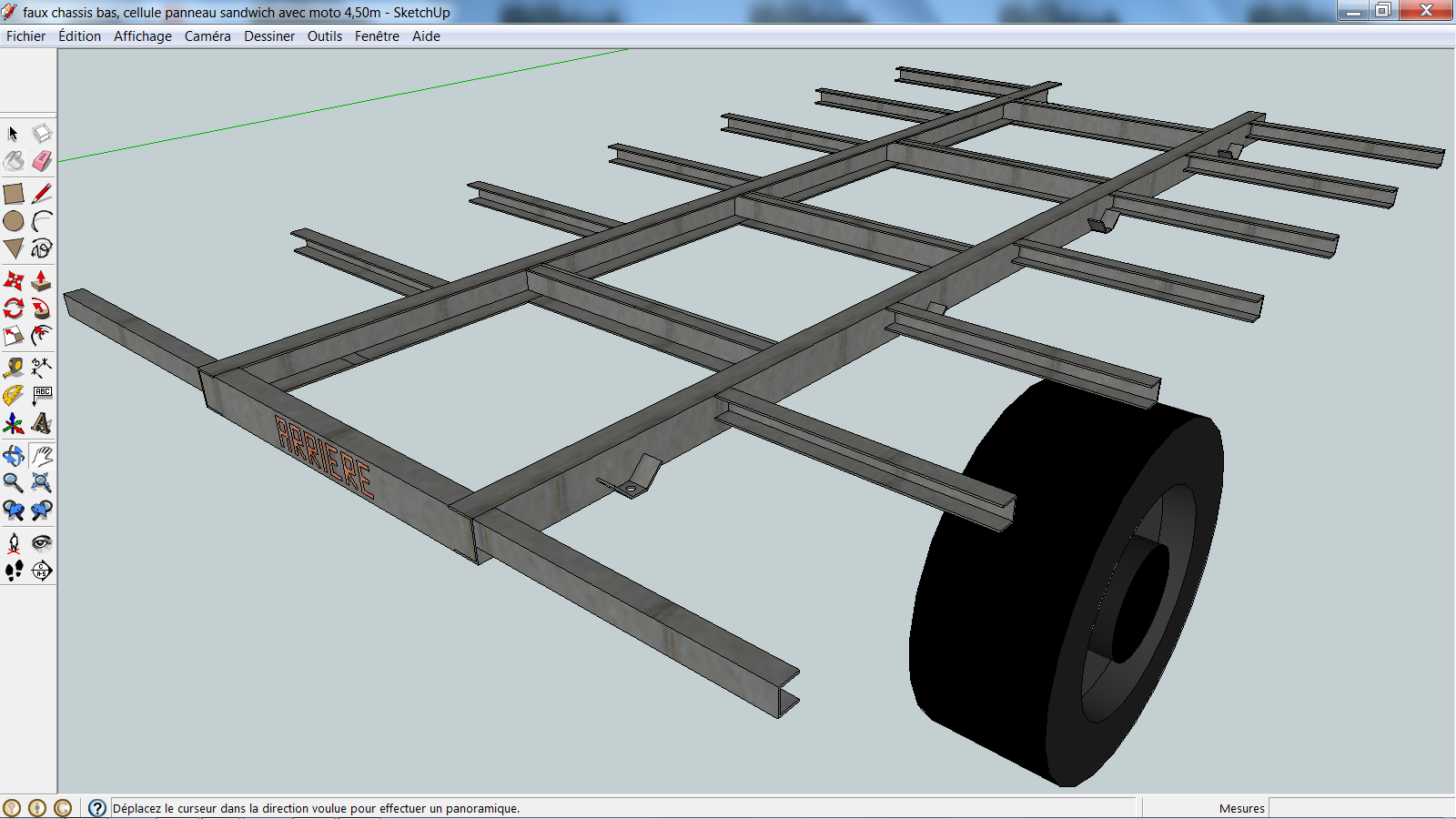

Voila j'ai essayer de modéliser le faux châssis...
Je fais comme je peux suis pas un pro de l’informatique )

Bonjour,

Si je prends exemple sur mon faux châssis, les traverses sont posée tout les 55-60 cm. c'est du tube carré en 55 mm et 3 mm dépaisseur.
Sur ton plan, tu poses des traverses en U, Je ne sais pas si le choix es correct
Mon humble avis serait de disposer des tube carrés ou en T.

Le profilé est fixé par des rivets de maintien en acier sur une cornière qui relie toutes les traverses entre elles sur l'extrémité.
@+
Xavier.

Salut,

oui j'ai mis des tube en U pour les traverse et tous les 600mm. Je l'ai vu dans plein de construction et dans ce sens, ce qui va m’arranger pour l'échelle,
Mais je peux très bien mettre du carré et du U ver l’échelle.
Du 3 mm me parais correcte pour les traverses.
et je pense 5 pour les longerons? tu a combien toi?

tes rivets on l’aire bien.

Je vais refaire le plan du faux châssis avec le L qui renforce en bout de traverse, comme tu a.
Merci
A+

le faux châssis retravailler et renforcer au extrémité des transverses.

Salut,

Ta modélisation commence à prendre belle allure.
3 mm pour les traverses et 5 mm pour les longerons.
Bon courage.

@+
Xavier.

Merci bien

Suis dans les clous alors

je me tâte entre du tu en U ou du carré.


Arf de-nouveau la M........ la caisse en panneau sandwich que je devais acheter à été vendue pour je ne sais quel raison, alor qu'il etait convenu d'une livraison la semaine prochaine!

je vais la faire en cartons sa continue :lol

Bon je continue ma recherche!

j'ai fait une demande de devis a polyfon et sa pique un peux les tarif

et la j’attends la réponse du devis de ipm, mais sa va être pire même pour la cellule en kit

ya t'il d'autre endroit ou se procurer des panneau sandwich a prix raisonnable?

je mais le devis si sa peux aidé quelqu'un une fois

Bonjour

Veuillez trouver ci-dessous les prix HT, par panneau

Isofont 50mm
2 x 4500mm de long et 2000mm de large -1248€ /panneau
2 x 4500mm de long et 2300mm de large - 1304 € /panneau
2 x 2300mm de long et 2000mm de large - 580€ /panneau

Pour rajout de feuillure, il faut rajouter 90€HT /panneau

Donc pour le 50 mm, le total est de 6264€ hors feuillure et frais de port; les prix indiqués sont des prix pour 1 panneau de chaque dimension.

La feuillure coute 90€ HT par panneau également.

Les frais de port pour le 74 s’élèvent à 620 € HT.

soit un total de 7244 € HT, port compris mais sans colle, profile etc....

A+
