et il démonte
et il vide son pinz ...
il en met partout...tout ça , c'était dans le pinz?
Bon, maintenant le devers ...une formalité

plus tard , quand je serais grand on me remontera les roues


Plus sérieusement , prochaine étape , mise sur cale et découpe du fond de la cellule

A bientôt

Hop !

J'ai ajouté un "R" au titre de ce sujet, c'est plus approprié !!

Histoire de rependre les choses au départ, il s'agit de faire mon "Pinz-Camping car" un... Pinz !

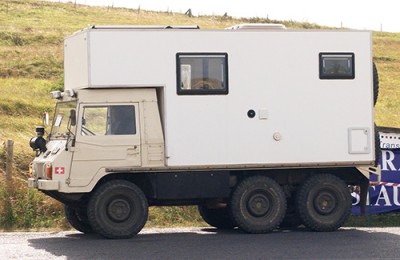

Pour rappel, je l'ai acheté comme ca : edit : pour ceux qui veulent plus de détails : viewtopic.php?f=81&t=4482

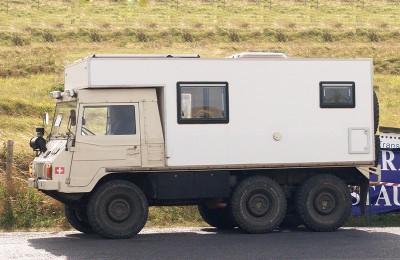

Et il s'agit d'en faire cela : Si si !!

Edit : l'objectif est d'alléger le bazar (la cellule fait 1t !!) et de rabaisser la cellule (3m10) afin de gagner en prise au vent, en centre de gravité et ne plus être handicapé par une telle hauteur maximale....

Ce qui n'aurait pas été envisageable pour le (plus tout à fait) jeune Marty que je suis, sans l'intervention de Doc "Nomade" , bref, retour vers le futur qui nous occupe :

Il fallait d'abord inventer un système pour pouvoir enlever la cellule du Pinz et qu'elle tienne toute seule pour pouvoir en découper le fond.
Pourquoi le fond ?
Car la cellule a été conçue pour être autonome et amovible, comme une cellule ambulance, et donc elle à un plancher et des généreuses poutres d'aciers.
Bref en enlevant le fond et 50 cm de parois on économise environ : 250 kg !!!!!

N'ayant ni portique ni grues, ni rien permettant de lever et de suspendre la cellule, à notre disposition, Doc Daniel à inventé les premiers pieds pour Pinz : Ensuite, on désolidarise la cellule du plateau.
Ensuite marquage et découpe de la capucine en place, ce qui permet de la faire reposer sur la cabine pendant la découpe, astucieux : Et paf voila le travail : Vu de l'intérieur : Et hop, environ 50kg de gagnés !!

Après il fut de temps de s'attaquer au gros morceau !

D'abord lever légèrement la cellule, angle après angle, afin de couper plus facilement : Et la miracle une chèvre suffit ! Et paf ! on perce le pied au niveau du fourreau et hop ! on y glisse une vis en guise de goupille !
Astucieux le Daniel !
Le marquage de la cellule pour la découpe : Ensuite, on avance le Pinz histoire de pouvoir accéder a la paroi derrière la cabine.... et vérifier que le concept tient...
jusqu'ici tout va bien !! Non, non, rassurez vous, je vais pas faire un clone du Man de Loufennec, même s'il y a des similitudes (viewtopic.php?f=30&t=4346&start=40 )

Bon bin.... yapluka !!!

Salut Hedge,
Ben c'est du chantier ça!
Comment ça va se passer pour le sol de ta cellule du coup ?

Tu vas être content en tous cas de ne plus avoir cette énorme prise au vent et d'avoir gagné du poids, ça va te changer la conduite du Pinz, t'auras l'impression d'avoir un V8 tout à coup

Bon courage pour la suite, j'ai hâte de voir ça.

@+
dimitri

le bonjour à Doc Daniel

Tant qu'il na pas volé sa disqueuse à des terroristes Libyen tout ira bien

Donc la suite...

Yapluka yapluka.... facile à dire.... et il le fît !!
Si si : Et une porte d'écurie, pour le cheval afin d'aller reconnaitre le terrain de l'autre côte des dunes, certains ce sont les quads, moi c'est le cheval, chacun son truc... : Paf la découpe continue : vu de l'intérieur : Et ca finit par descendre : Et ce qui devait arriver, arriva : Et, oui, les "pieds" de Doc Daniel ont bien tenus : La cellule version "guerre des mondes" : Le pinz enfin nu !!! A suivre...

Yapluka III suite :

On repose la cellule sur le Pinz !! Avec l'ingénieux système de Doc Daniel, on soulève l'avant ou l'arrière avec le cric ou la chèvre, on enlève les vis/goupilles on les descends dans les trous suivants 10cm plus bas...
On laisse descendre doucement (quand j'y arrive )...
un peu de soudure (sous la pluie) : Et tin... tin..... le nouveau Pinz : Ce qui reste du fond de la cellule : Voila voila !!!

Prochaine étape : recoller un fond a la capucine et l'aménagement intérieur !!!

Bonsoir,

Fort
Applaudissement

la capucine n'est pas très haute, ce rangement conviendrait-il a une table à dessin ?

Bravo pour le boulot, Daniel a bien mérité de partir en vacances
Il est bien mieux proportionné maintenant (le Pinz).

Adishatz
Jacomo

lapetite a écrit :la capucine n'est pas très haute, ce rangement conviendrait-il a une table à dessin ?

Bin oui je pense (je n'en ai pas sous la main) mais elle fait 23cm d'épaisseur, 1m70 de large et un 1 mètre kekechose de profondeur...

Jacomo32 a écrit :Bravo pour le boulot, Daniel a bien mérité de partir en vacances
Il est bien mieux proportionné maintenant (le Pinz).

Tu m'etonne !!

Yes !

ça avance ! et justement, hier soir on a regardé "back to the Future" , avec Marty et Doc Brown !

beau travail ! mais comme K.ro , je suis curieux : elle va être courte, cette capucine ! tu as quel projet ? rangement ? ?

as-tu essayé le Pinz "nu" ? ?

c"était l'occasion ! !

et cette nouvelle cellule, vous l'avez soudée directement sur le plateau du Pinz ?

Fx

Salut Hedge !

Pas mal !!! Excellent boulot !!!
Quelle hauteur intérieure auras-tu en définitif ? Tu perds l'agrément d'un plancher plat qui permet d'autres aménagements, mais comme tu dis : tu a maintenant un Pinz Et léger de plus, pas comme les cellules ambulances...

En Suisse, pas loin de chez moi, un Pinz est aménagé comme le tien maintenant, mais avec un toit entièrement relevable qui autorise un autre confort. Si j'ai l'occasion je vais aller faire quelques photos (avec le D90, bien sûr !)

A+ et bon boulot !

Armand

Whaoouuu
super boulot que vous avez fait la

alors, je sais pas si ça été dit mais ça donne quelle hauteur au final?

tu tente viewtopic.php?p=34123#p34123

ou encore mieux (mais bon la à part le combi VW ) féloche et bonne continuation

Salut Hedge et salut à tous,

...Bravo bien sûr c'est toujours bleufant, plus qu'excellant !!!
Mais ne soyez pas étonnés, ...Daniel peut vous en montrer d'autres...
Ce gars là il est d'ailleurs et de l'avoir auprès de nous c'est plus qu'un privilège
Je dirais:( et d'ailleurs j'ai toujours dis) SUPER DOC DANIEL non non je ne fayote pas; je suis sincère.
Un passionné dévoué un VRAI !!!
Bravo encore à vous deux jolie transformation!!!
a+Alain l'Auvergnat..

Merci Alain et Cie
Mais c'est l'essence même des forums que de partager les connaissances et les idées!
C'est enrichissant tout ça
A+
Daniel

Fx712 a écrit :ça avance ! et justement, hier soir on a regardé "back to the Future" , avec Marty et Doc Brown !
beau travail ! mais comme K.ro , je suis curieux : elle va être courte, cette capucine ! tu as quel projet ? rangement ? ?
as-tu essayé le Pinz "nu" ? ?
c"était l'occasion ! !
et cette nouvelle cellule, vous l'avez soudée directement sur le plateau du Pinz ?

Ha ! il n'y a pas de coïncidences !!
Oui elle fait 26cm environ, ca va servir de rangement, parfait pour glisser les sacs, le couchage et autre afin de dégager l'espace de vie !!
Je vais peut être aussi y aménager un compartiment pour ranger du matos photo... on verra...
Mais j'aimerais bien ouvrir un passage cellule-cabine, qui mordrais un peu sur le milieu de la capucine.... Doc a l'air sceptique... à voir.....
Oui elle est soudée directement dessus, l'amovible n'est pas un objectif mais la chasse au poid oui !!
J'ai fait 100m avec le pinz, nu, rien à voir..... c'est clair !!!

amabrom a écrit : Quelle hauteur intérieure auras-tu en définitif ? Tu perds l'agrément d'un plancher plat qui permet d'autres aménagements, mais comme tu dis : tu a maintenant un Pinz Et léger de plus, pas comme les cellules ambulances...
En Suisse, pas loin de chez moi, un Pinz est aménagé comme le tien maintenant, mais avec un toit entièrement relevable qui autorise un autre confort. Si j'ai l'occasion je vais aller faire quelques photos (avec le D90, bien sûr !)

Je ne sais pas encore, je n'ai pas eu le temps de mesurer l'intérieur, mais dans le creux tu tiens debout la tête penchée, sous le dôme tu tiens debout...
ca doit faire 1m70 au plus haut... C'est suffisant !
En effet je suis intéressé par les photos du toit relevable, j'y songerais dans un second temps selon comment se comporte l'engin.
Pour le moment nous n'avons pas encore pesé le pinz après la transformation mais ce sera de toute façon beaucoup mieux (il faisait 3t260 avant, donc une cellule d'1t....)

Hop hop !

RESPECT
beau boulot, avec de bonne idées , comme toujours Nomade nous montre son savoir faire en matiére solutions efficaces !!!
mais je ne sais pas si il peut me faire passer le TP sous la barre des 2,10m!!!

Salut Hedge !

pour comparer, la cellule AMB standard culmine 50 cm au dessus de la cabine... pour une hauteur total de 2m50

ça va être plus bas ! ! pas loin des 2m30 ....

par contre : vous avez coupé la partie arrière à l'horizontale ? ou vous avez gardé de la matière pour fermer le bas de l'oméga ?

Fx

PS : tu vas devoir changer ton avatar maintenant !
