remplacement bt ponti par une bt de marmon

[come 09]

salut
donc au vue des galères de nombreux possesseur de boite de transfert Ponticelli, et au vu de la qualité de fabrication plus que discutable qui ne donne pas envie de refaire la bt, j'vais essayer de la remplacer par un boite de transfert de Marmon ...

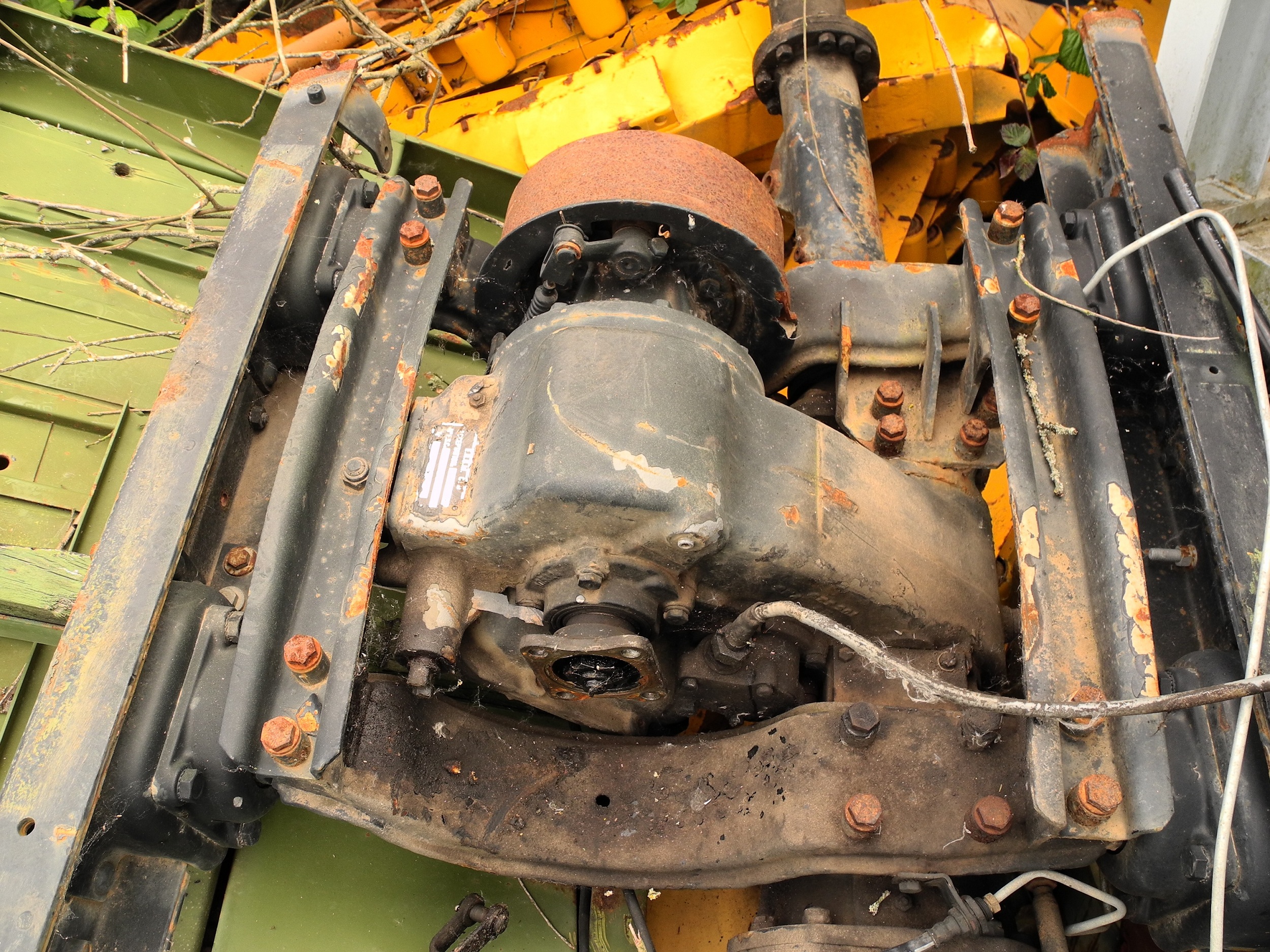

j'en ai trouvé une pas loin de chez moi, elle était monté sur un Marmon td, Marmon sur lequel j'ai déjà pris le moteur pour le 2000 et le cardan entre bv/bt ... cette boite a 26000km et a dû, en théorie être révisée en même temps que le passage du bloc essence au spc 720 en 1997...

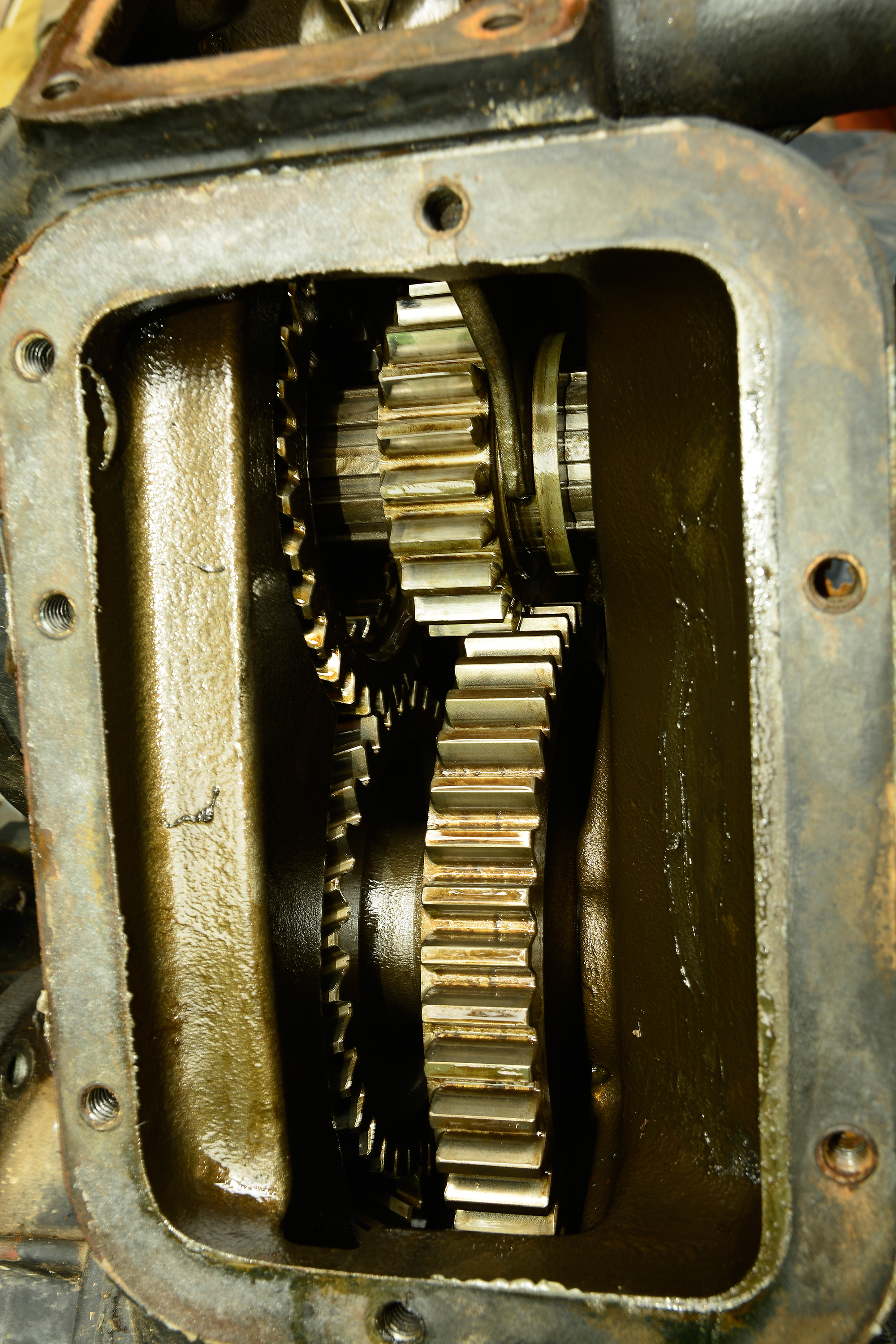

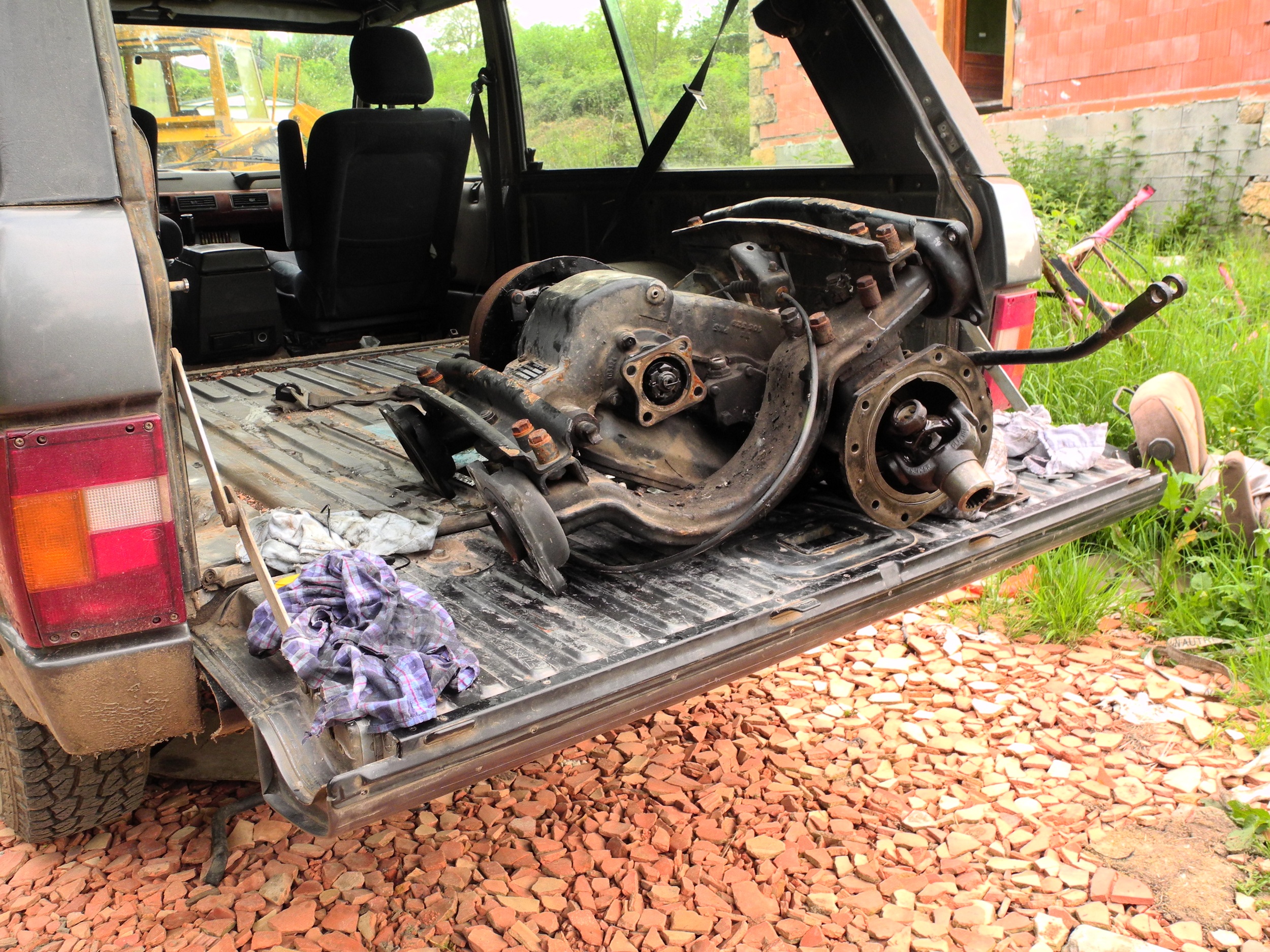

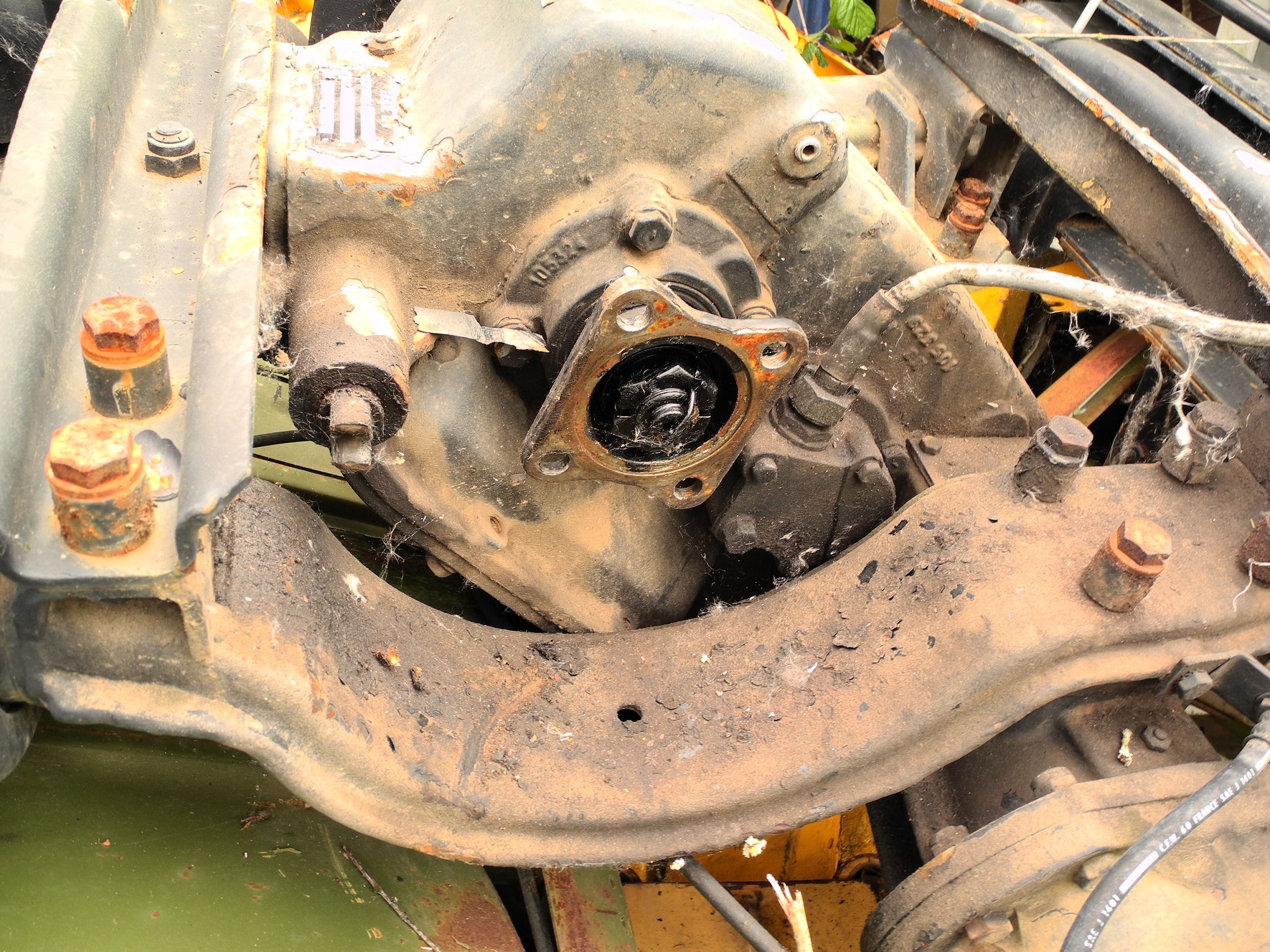

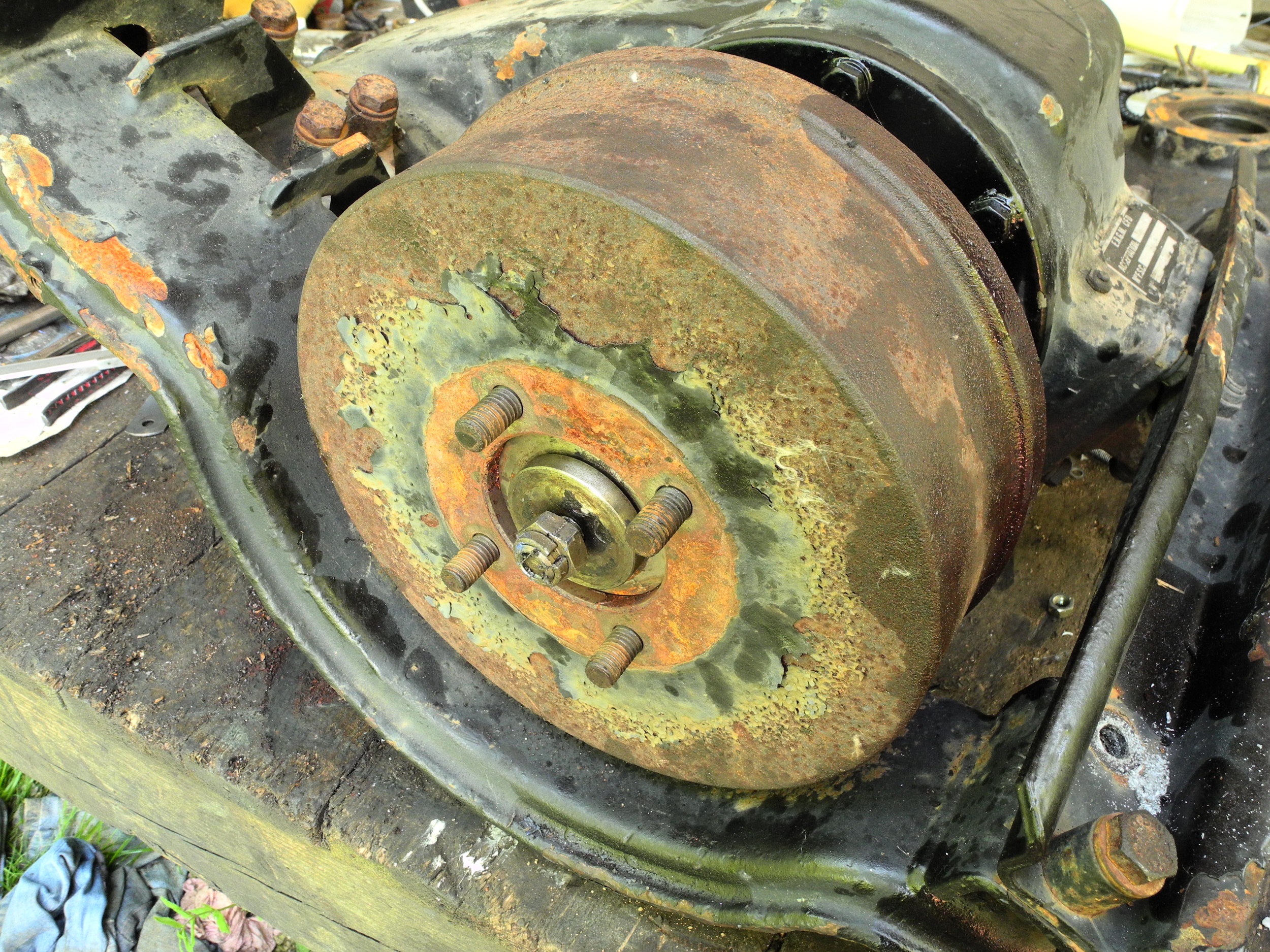

voila la bête ... il me l'a fait à 200€

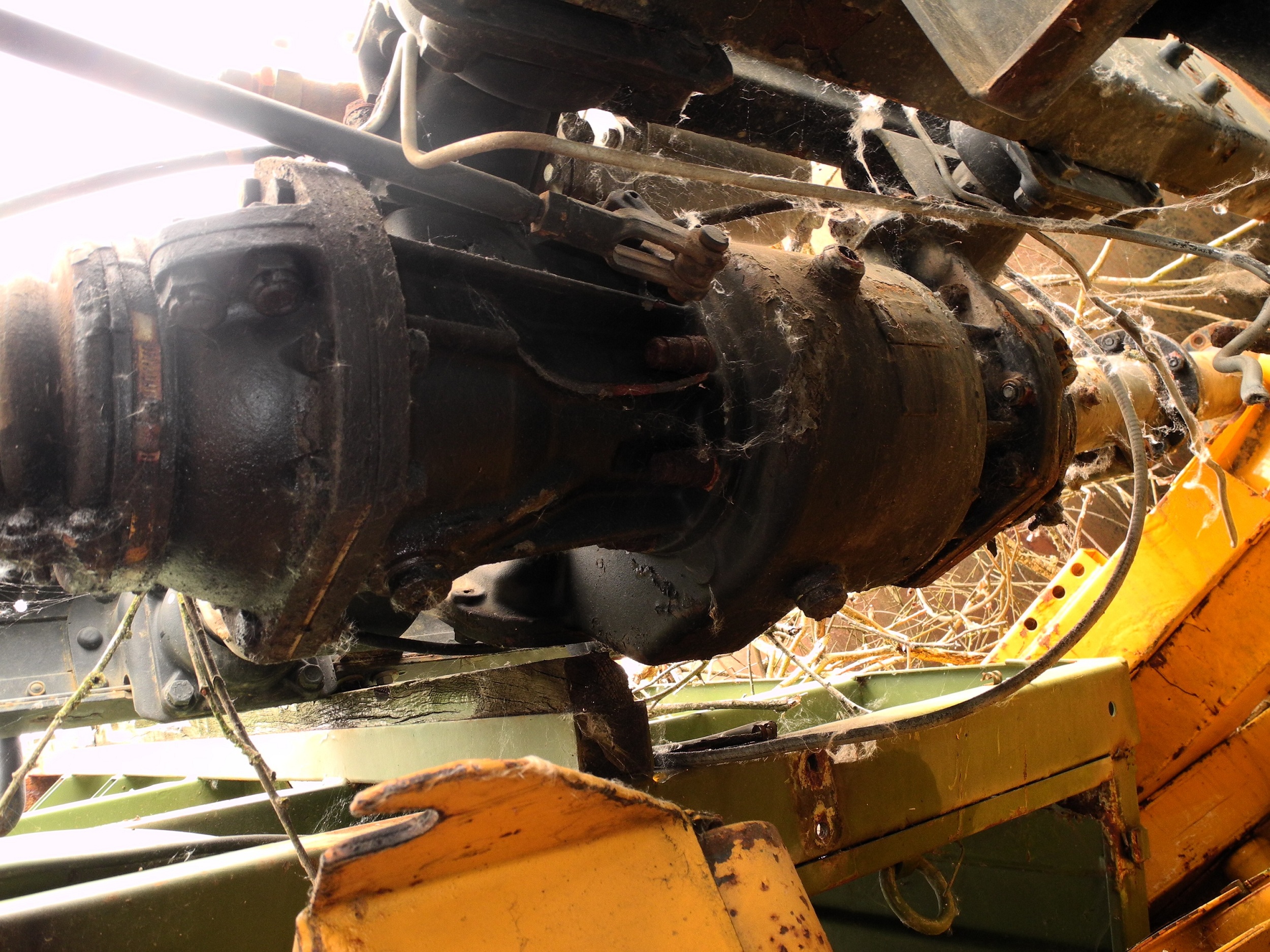

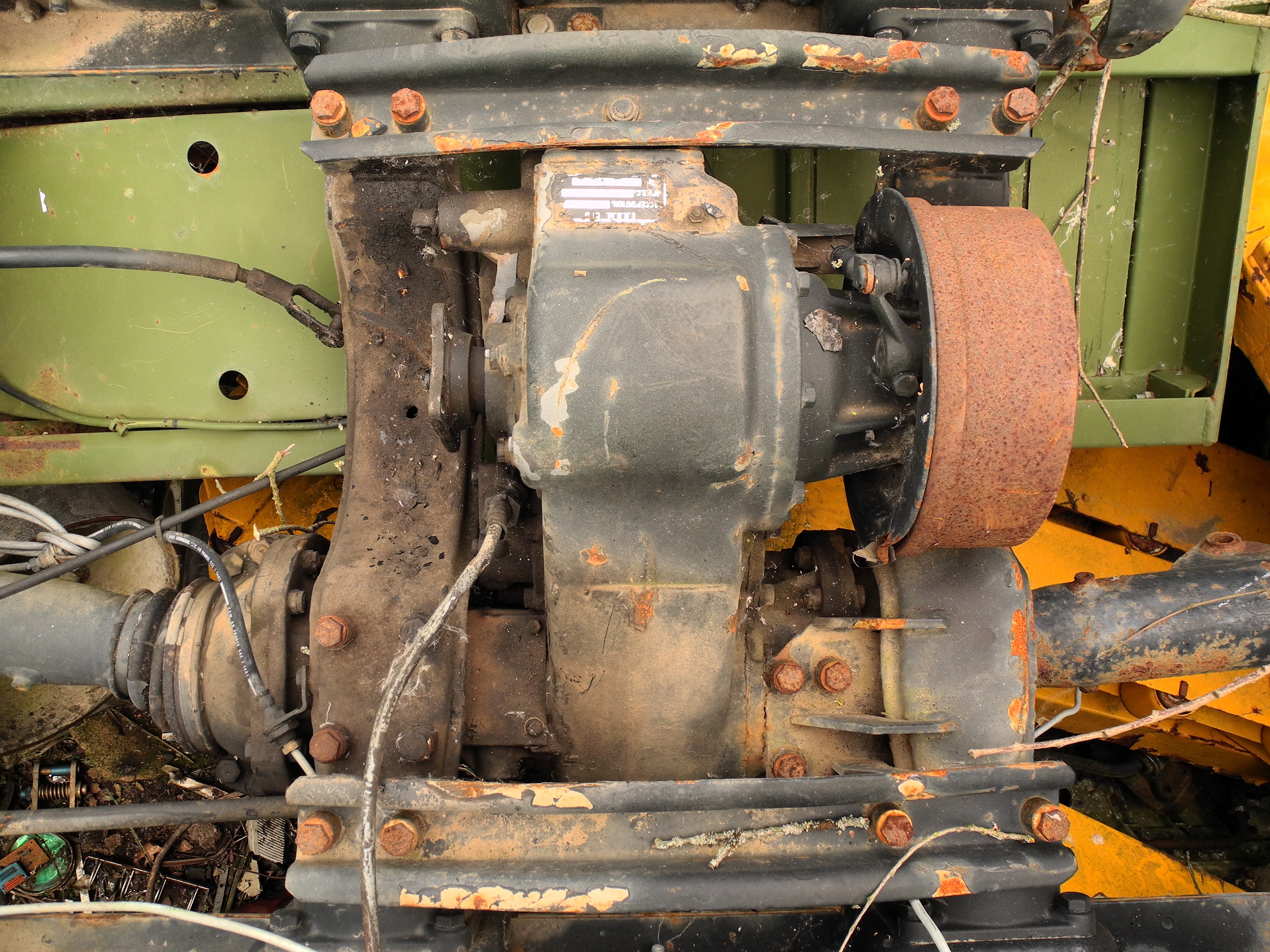

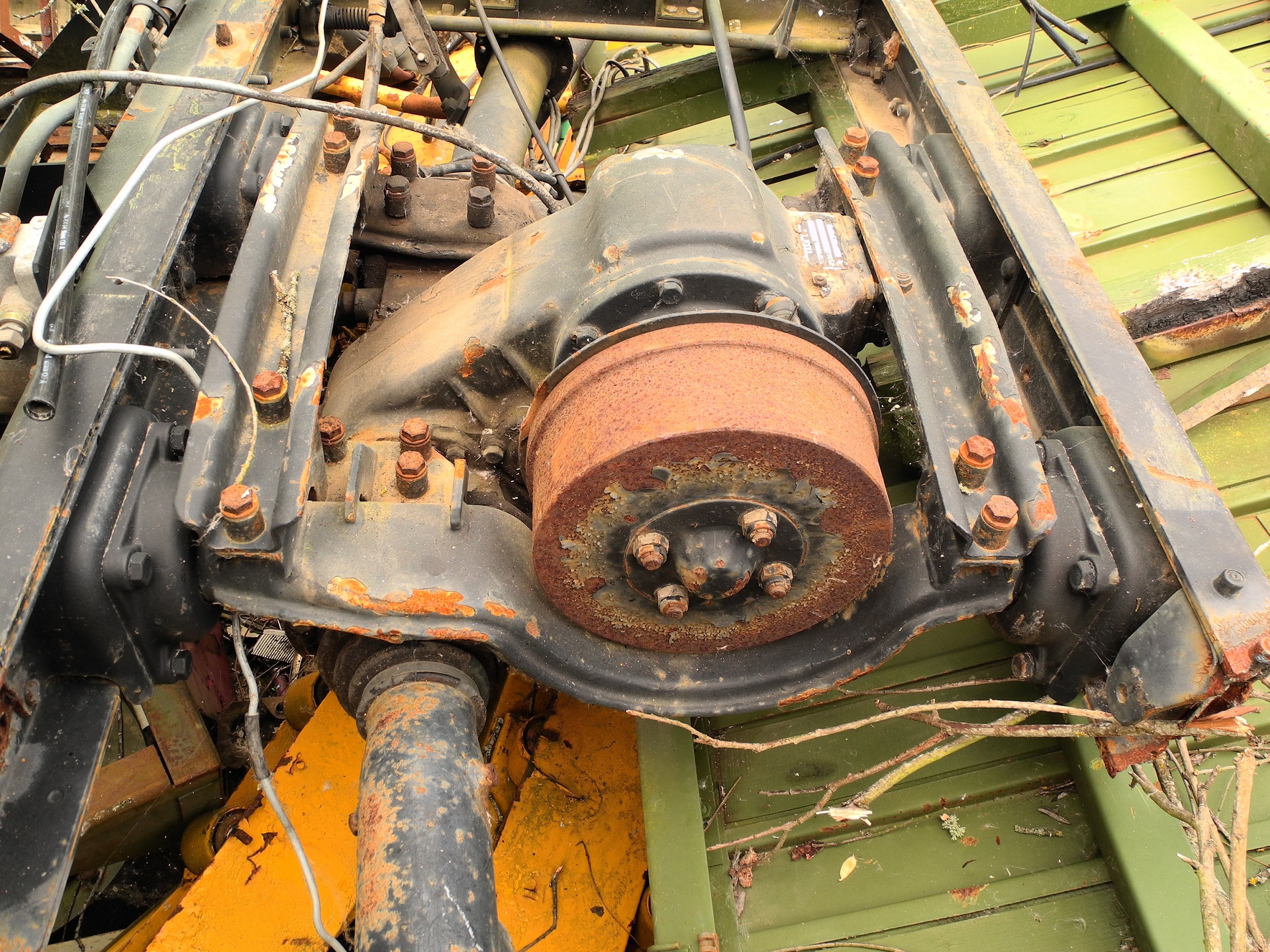

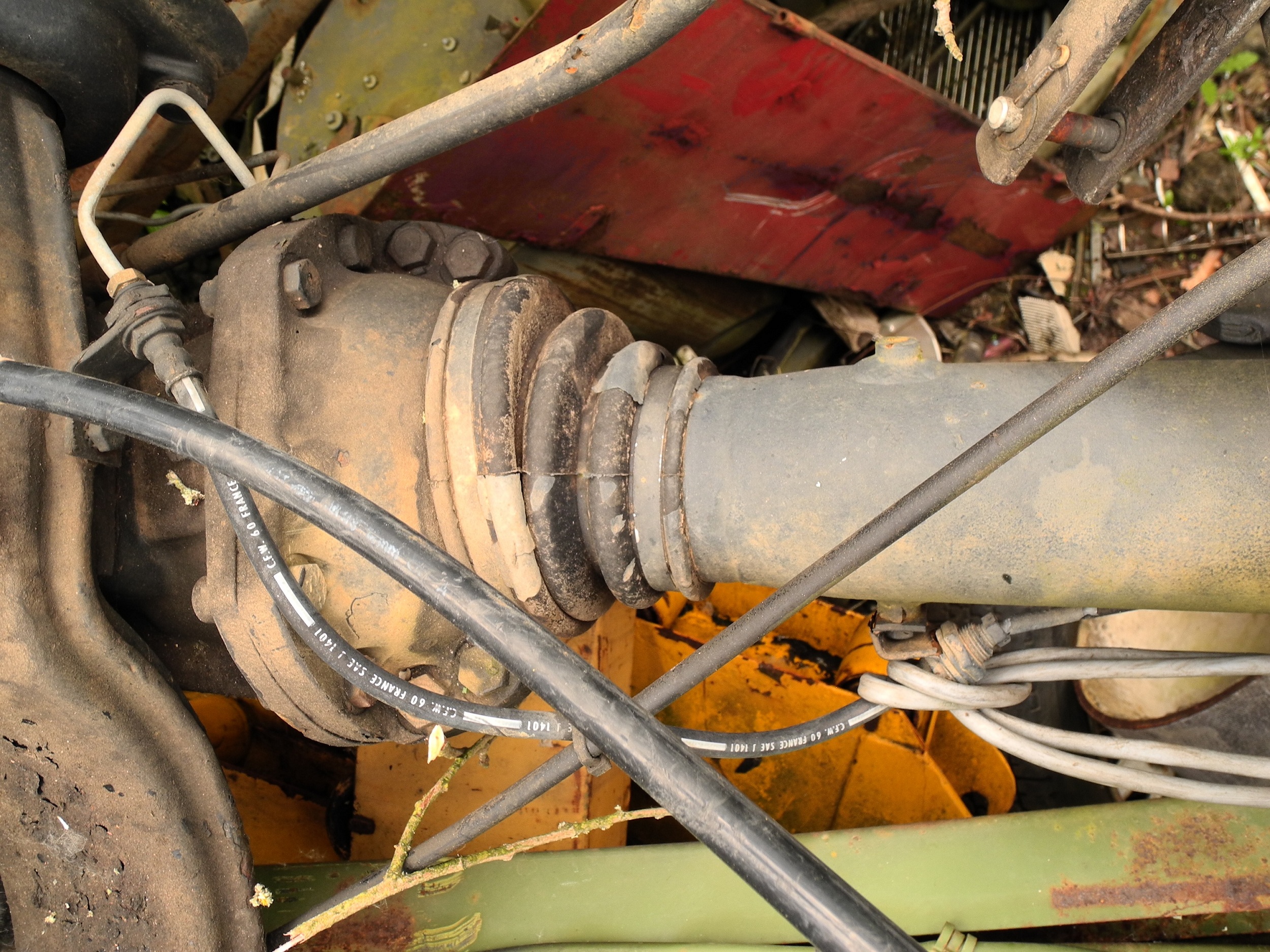

voila le plus gros souci qu'il faudra résoudre: supprimer les tubes de transmission et placer les arbres de transmission du B ...

voila ... je ferai un tuto si ça marche ... sinon ce poste tombera dans l'oublie ....

[sebidon]

voila le plus gros souci qu'il faudra résoudre: supprimer les tubes de transmission et placer les arbre de transmission du b...

C'est quoi le problème ? tu refais faire des arbres de transmission à la bonne longueur, ils existe plein de spécialiste, va voir déjà du coté du matos agricole ...

sinon je ne suis pas un pro, mais si la boite est prévu pour un couple et des vitesses de rotation similaire, il ne devrait pas y avoir de problème ... par contre il faut prendre en compte les différences de réduction potentielles entre les deux boites de transfert.

[Bernard-52]

...C'est quoi le problème ? tu refais faire des arbres de transmission à la bonne longueur, ils existe plein de spécialiste, va voir déjà du coté du matos agricole ...

... c'est pas évidant du tout de faire cette modification !

La BT n'a pas de munie de tout le nécessaire pour mettre des arbres de transmission car elle est prévue pour des arbres de poussées.

Perso, je ne me lancerait pas dans une telle modification, cela va être coûteux et galère... Bon courage !

[Fabien 42 & 69]

Mais pourquoi pas "simplement" une BT de TRM2000 Come ? Tu les connais celle ci....

[come 09]

C'est quoi le problème ? tu refais faire des arbres de transmission à la bonne longueur, ils existe plein de spécialiste, va voir déjà du coté du matos agricole ...

oui comme l'a dit Bernard ces boites sont spéciales : les arbres de sortie vers les ponts ar et ar sont enfermées dans un tube acier, on voit un de ces tubes sur la dernière photo en bas de mon précédent post, avec la grosse rotule et son soufflet ... et pour le matos agricole, mon arbre de trans av est un cardan agri ...

Fabien: je sais bien, le top aurai été un bt de 2000, mais s'est difficile à trouver et cher, et toujours très loin, celle-ci était à 70km et à 200€ je ne pouvais pas laisser passer ça ...

trop tard Bernard, je ne peux plus faire marche arrière

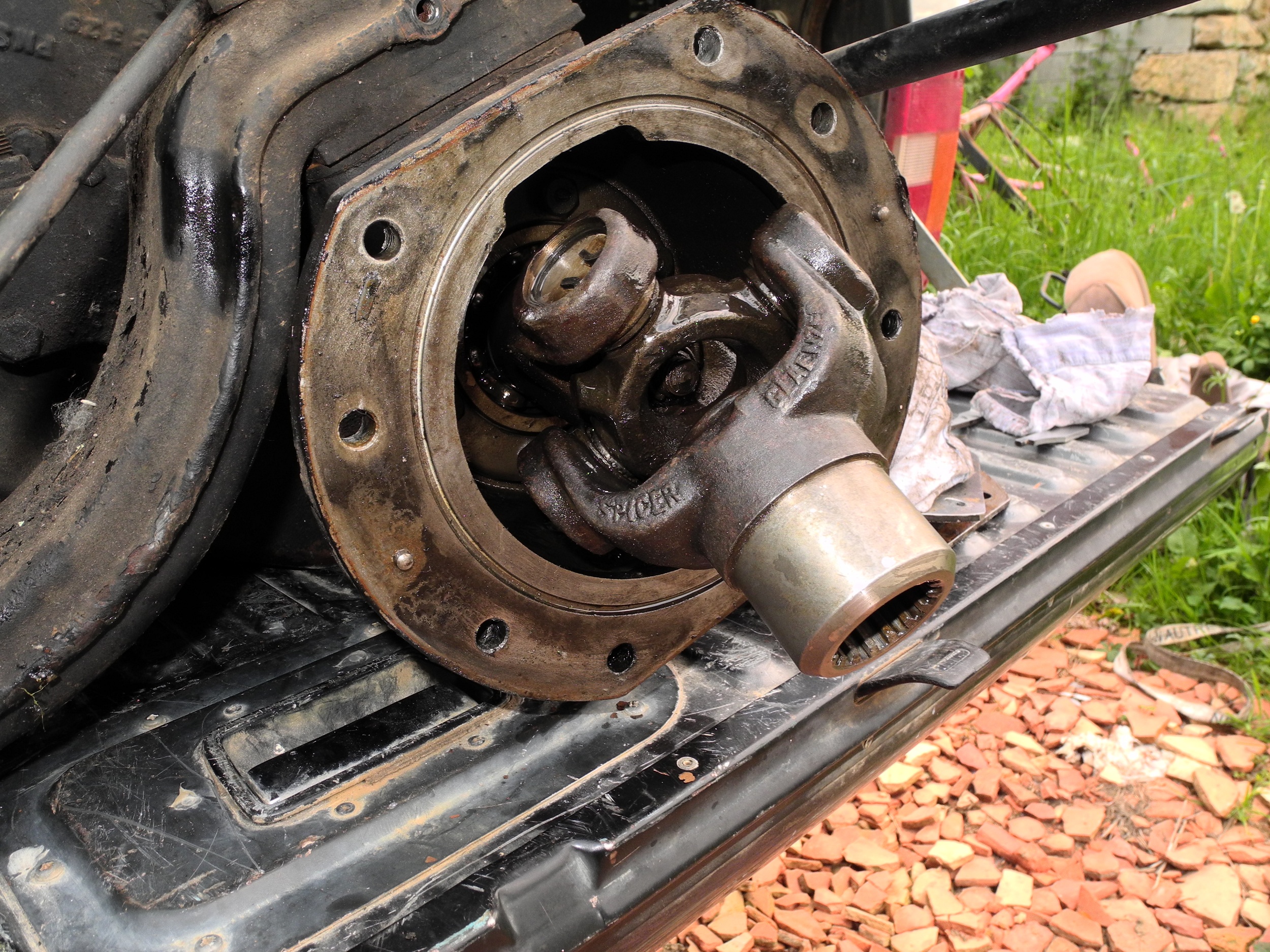

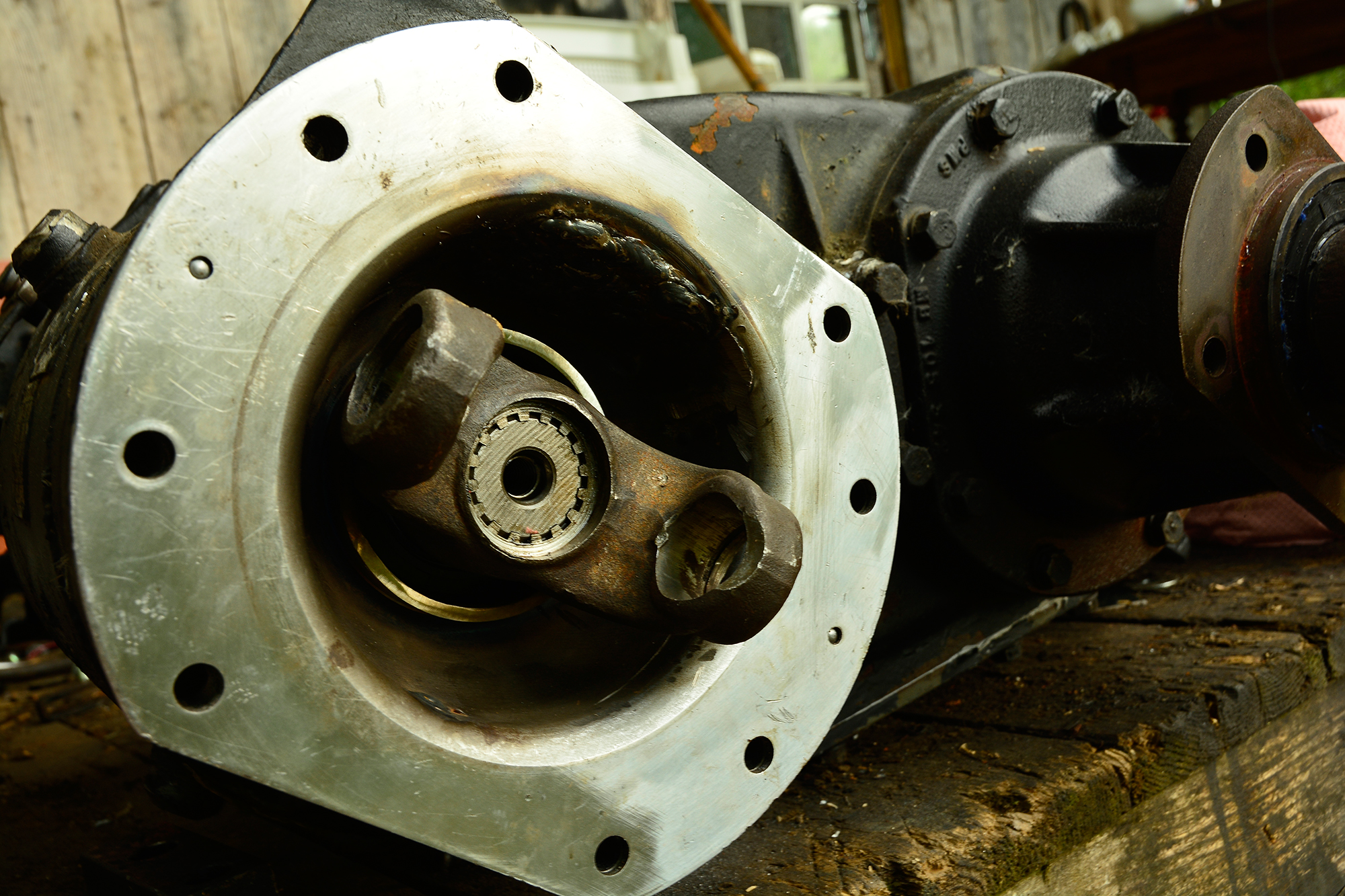

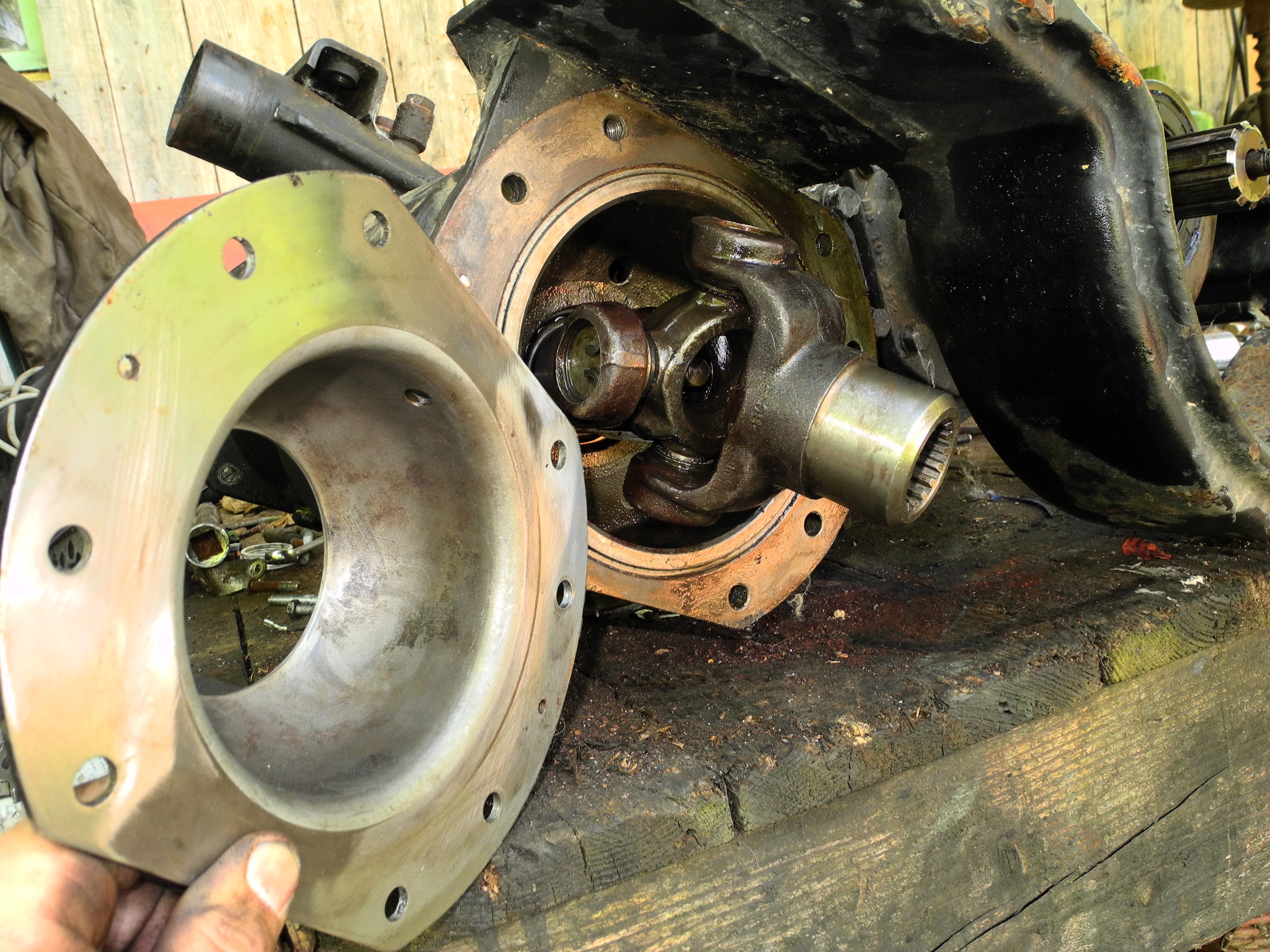

et regardez ce qu'il y a là une fois le tube acier démonté ... hoo!! surprise ... un cardan ... en plus il se trouve que ce cardan est exactement le même que celui du b 110, même les cannelures intérieures sont identiques au coulisseau de l'arbre du B ...

[Fabien 42 & 69]

Je comprends pas bien où est le souci, le tube extérieur qui emprisonne le cardan ne sert pas juste à sa protection ?

[come 09]

bin tu sais, quand tu regardes le bordel de l’extérieur, sans démonter, c'est un peu comme un kinder tu sais pas ce qu'il y a l’intérieur ... mais là j'ai eu du bol, je pensais qu'il y avait un joint de lobro ou un truc du style compliqué ... mais ça démarre plutôt bien...

[Olivier]

Salut Côme,
Bon j'espère ne pas t'avoir trop influancé pour ce swap de BT mais je pense que tu seras satisfait du résultat.
Surtout avec l'option " compensé" qui fait office de moyeux débrayables automatiques sauf que là tu économises en plus ton couple conique/arbre ...
Vivement la suite !

Oliv'

[Fabien 42 & 69]

Come au fait, si c'est pas indiscret, pourquoi as tu laissé le TRM 2000 pour un autre camion ?
Le TP3 pour le TRM 2000, ok je pige

[come 09]

j'ai commencé à gratter un peut, pour voir à peu près comment ça peut ce passer.....

sur cet axe il y a moyen de mette un un truc....

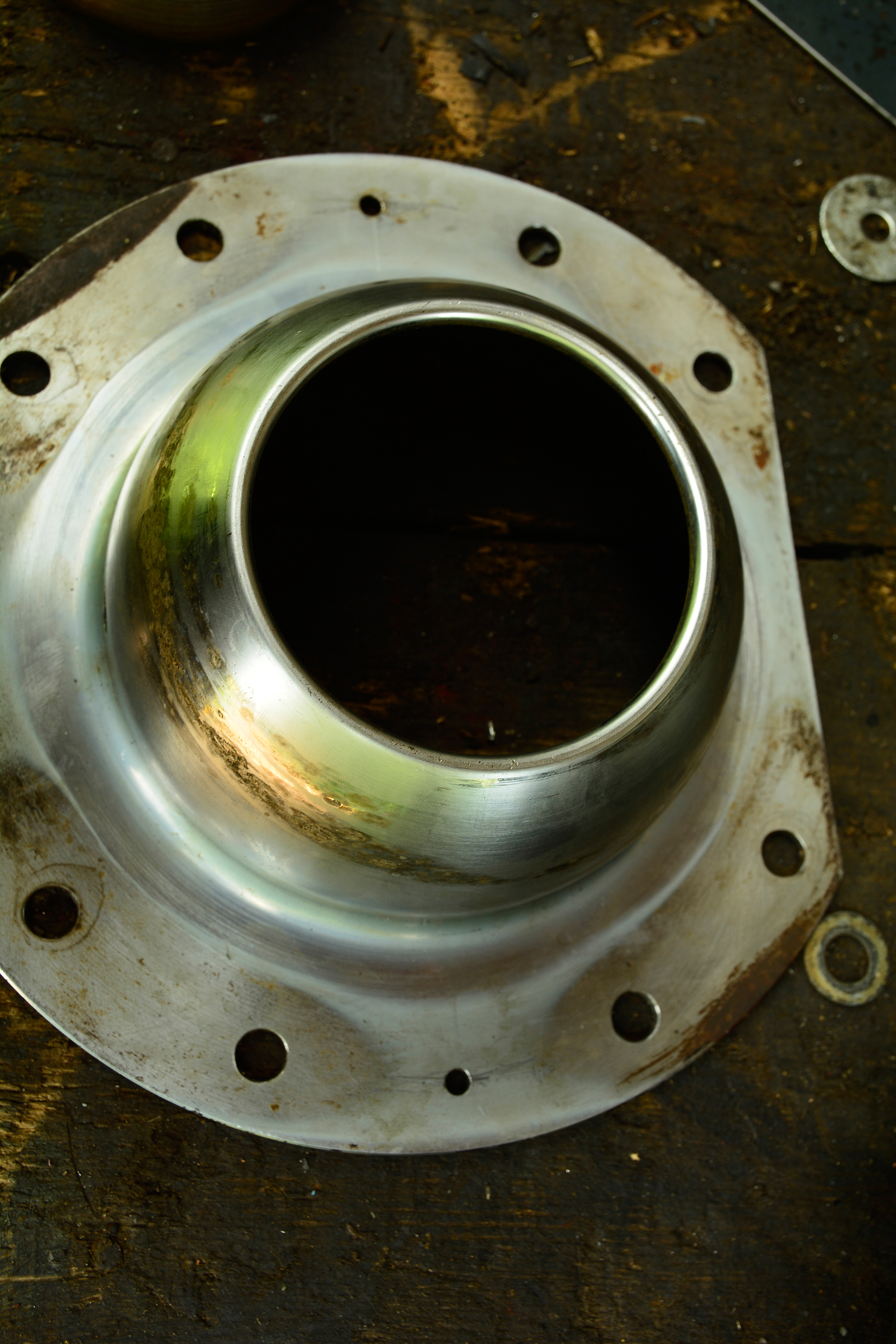

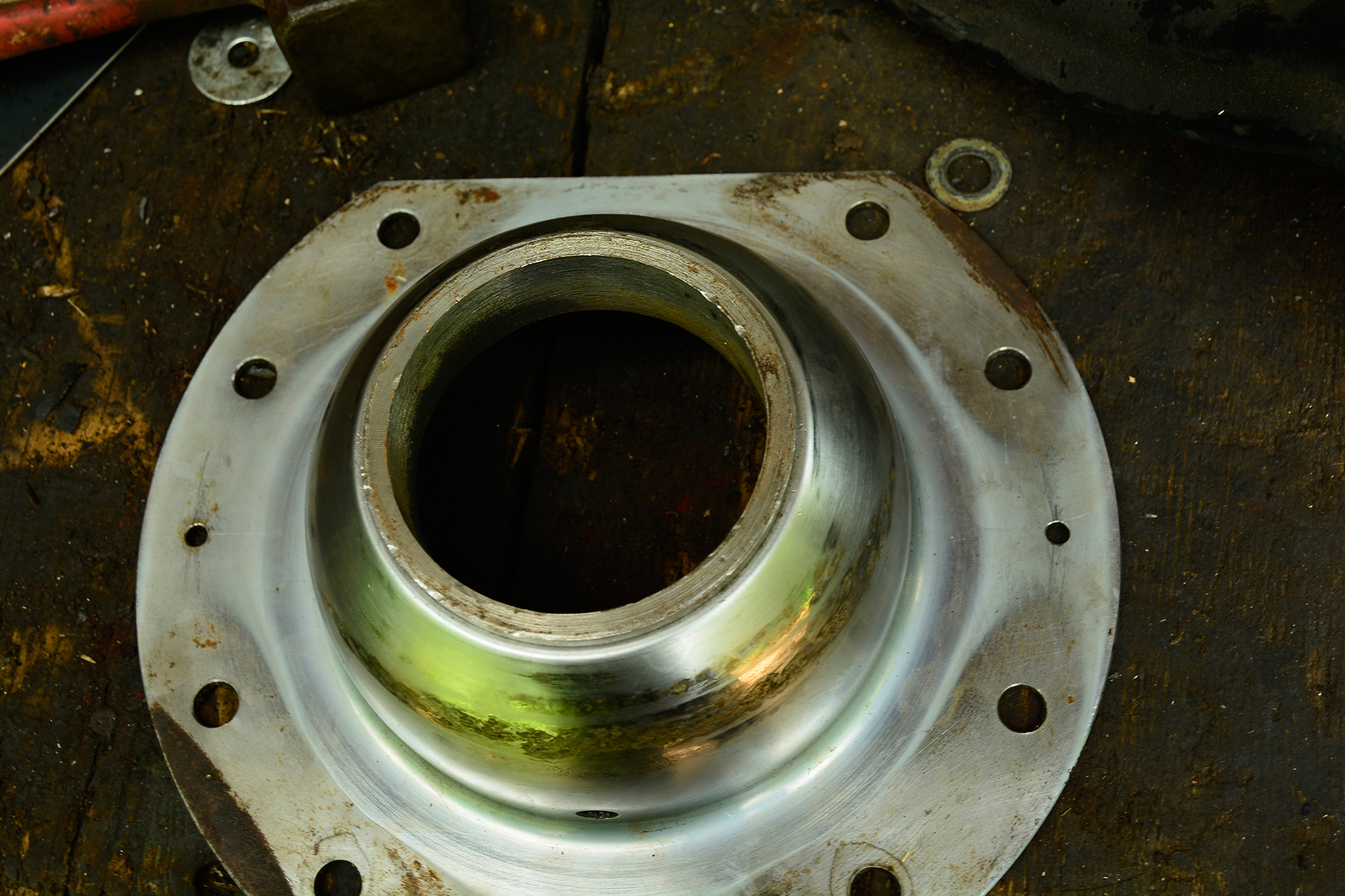

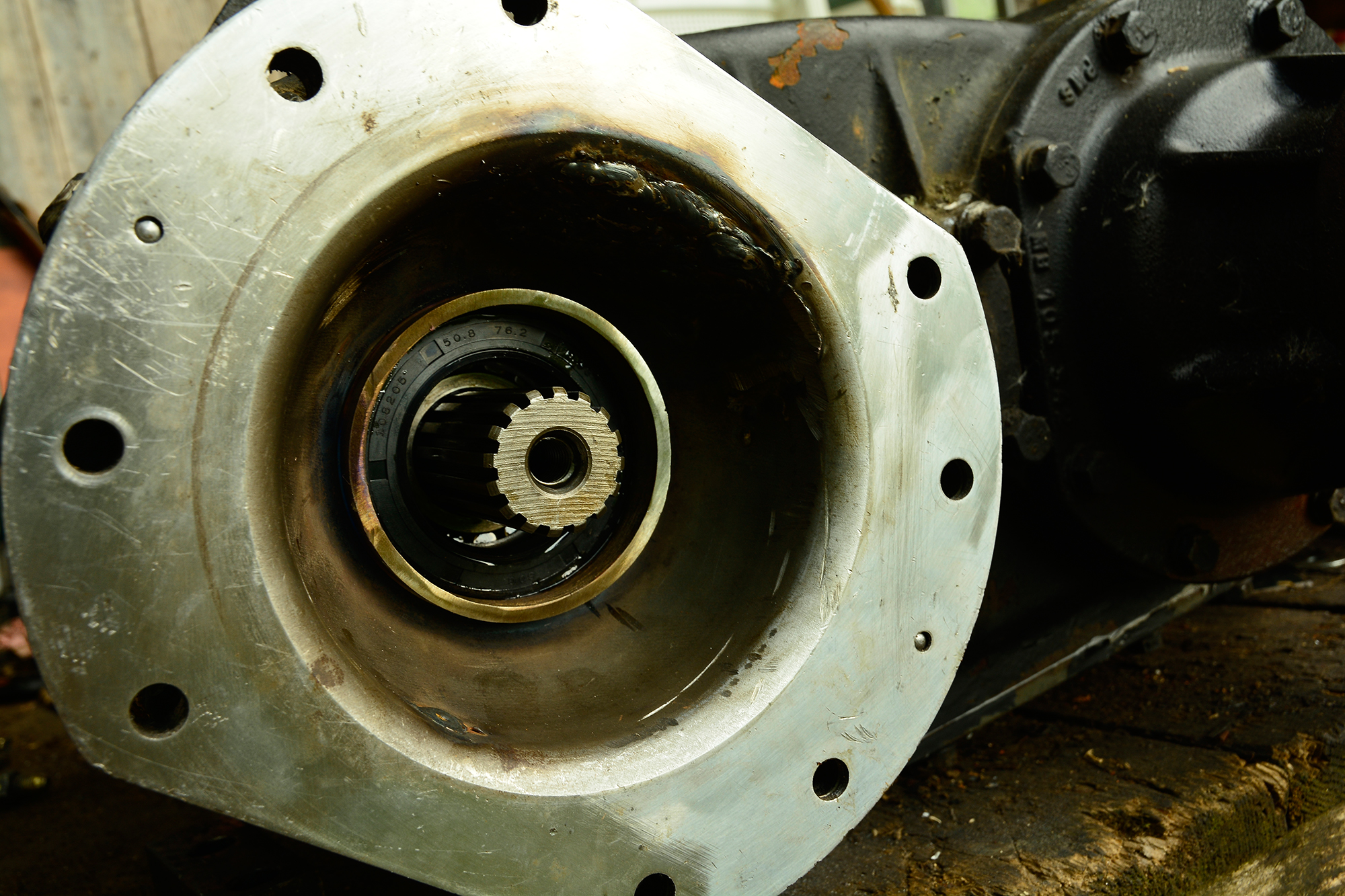

voila le...le bol...qui la partie femelle de l'articulation des tubes de protection des arbres de trans....

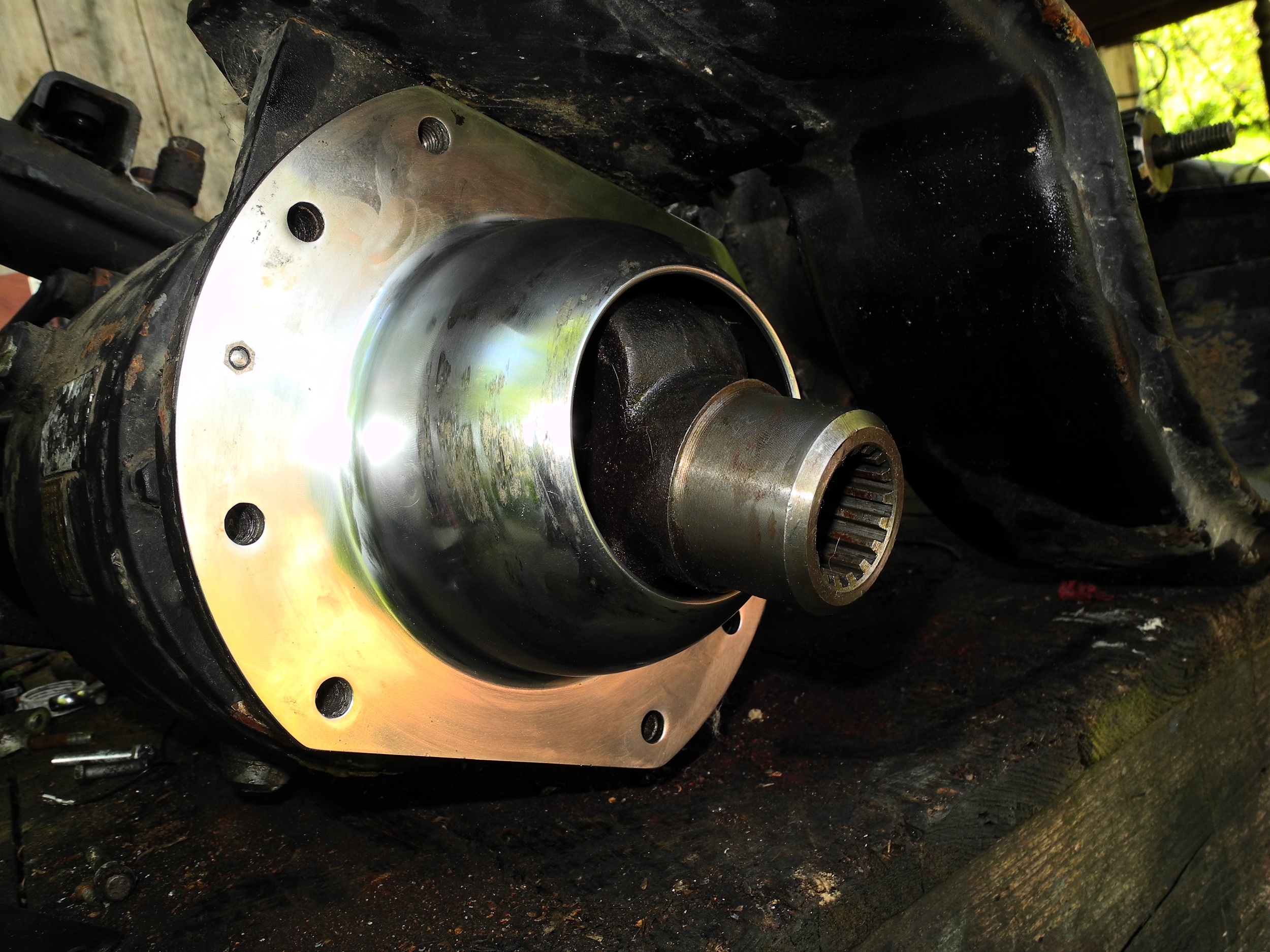

il me suffit de tourner le bol, je dois faire une bague, qui sera soudée au fond du bol, cette bague qui tiendra un joint spi...

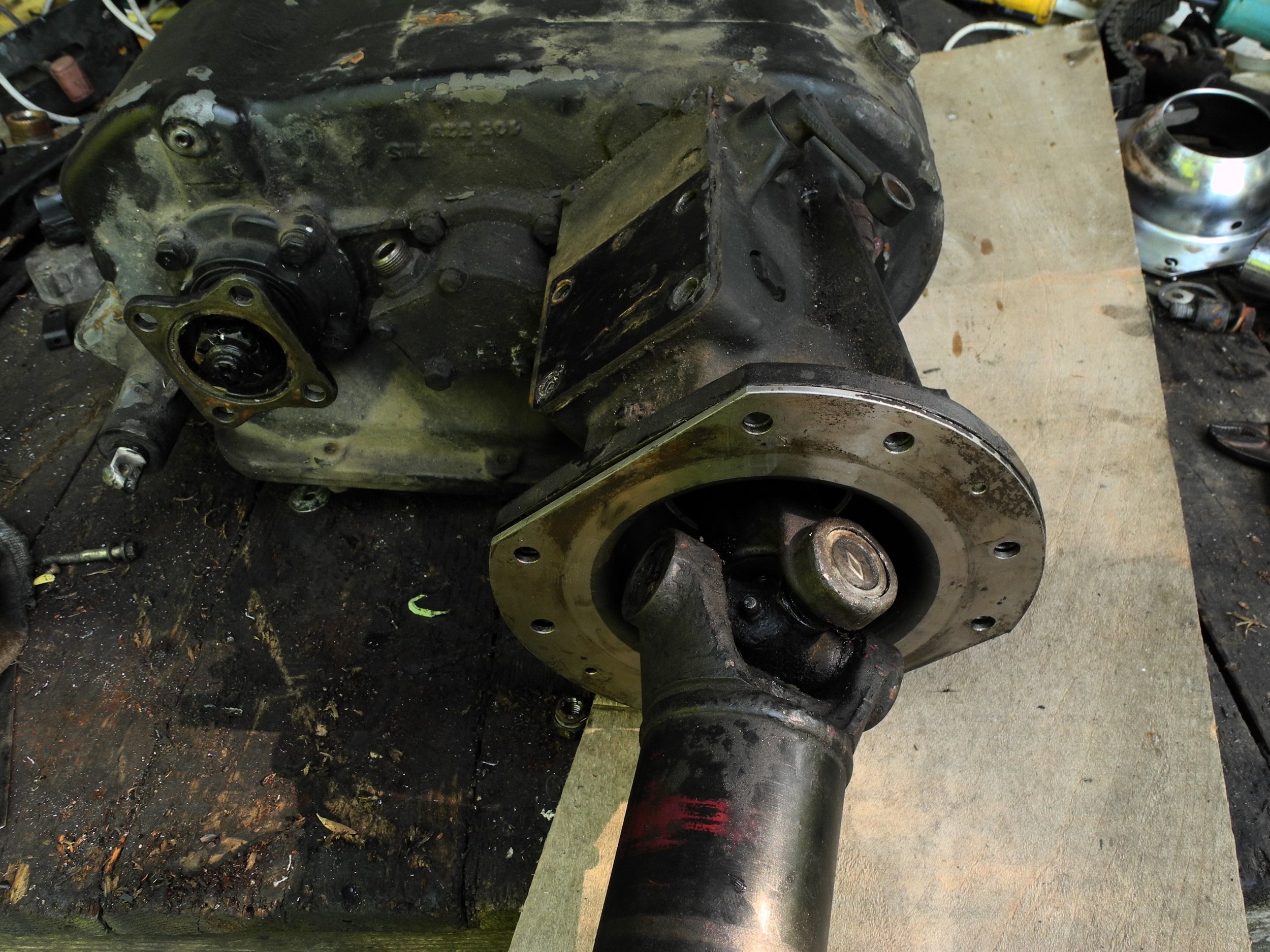

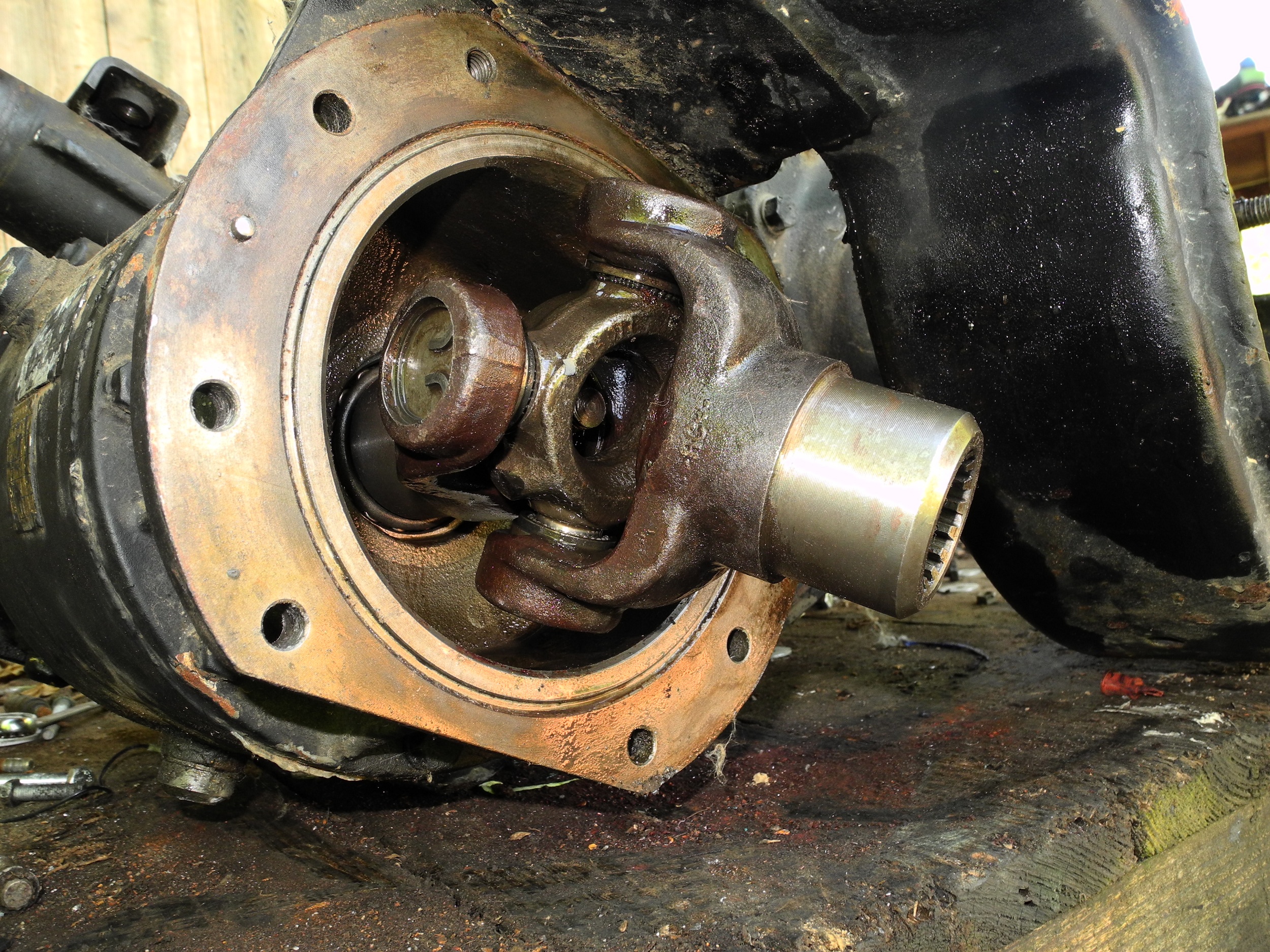

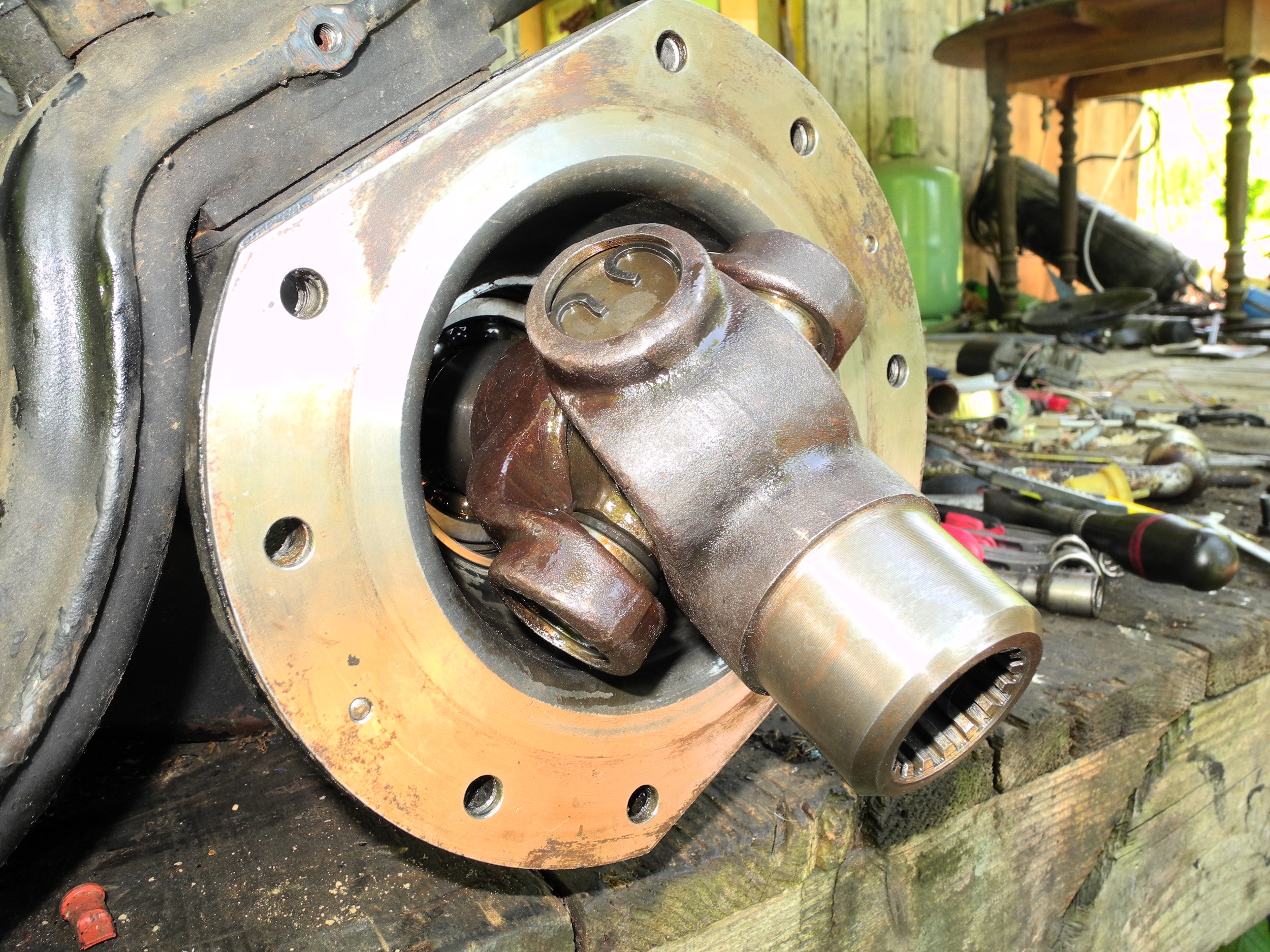

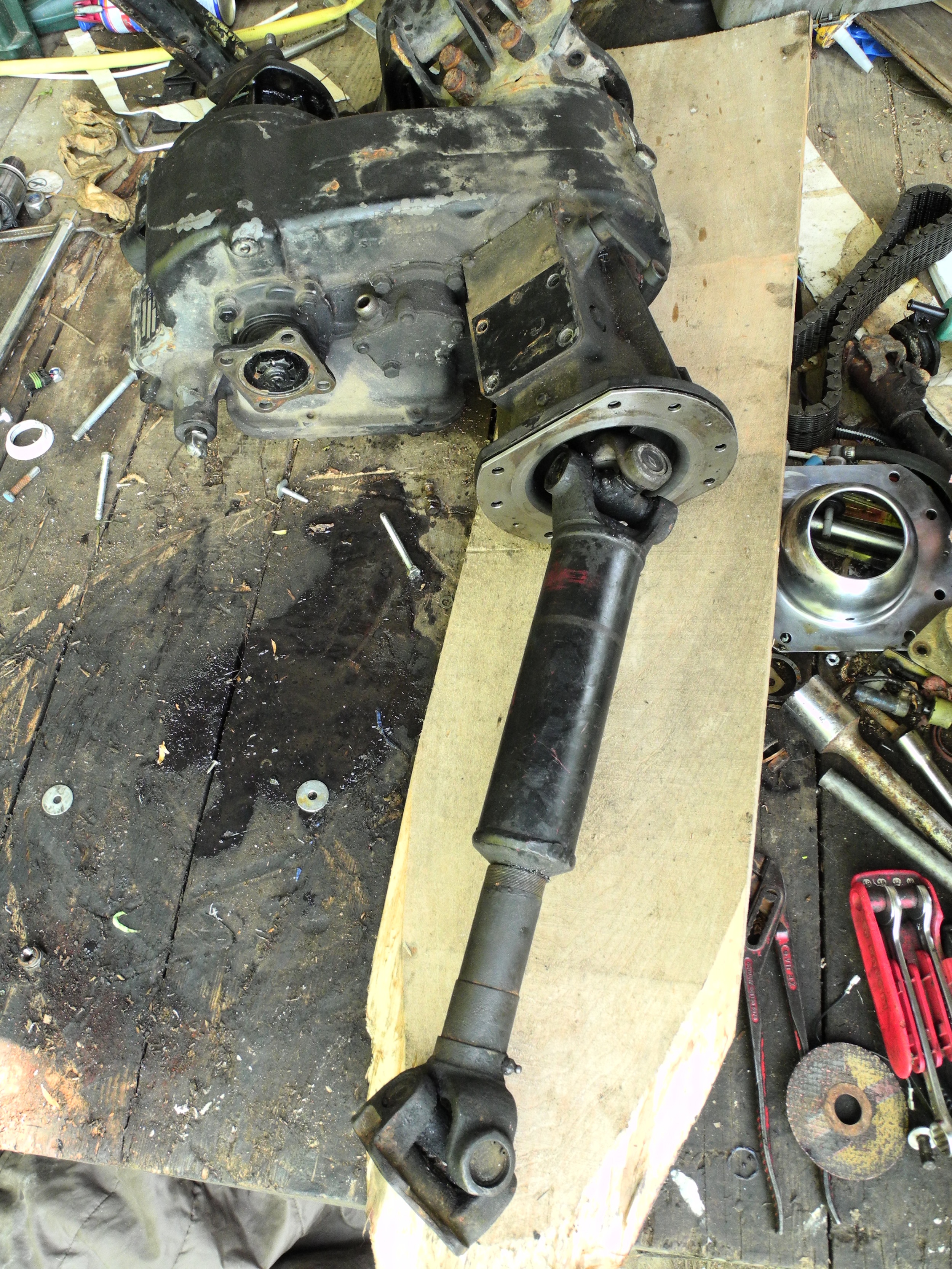

voila, étant donné que les croisillons de cardan sont identiques entre le marmon et le b (106.5 x30.2) j'ai mélangé l'arbre de b et le cardan marmon,et ça passe nickel...

c'est un arbre de B (celui entre la b et la bt)....

Salut Olivier
influencé non, motivé peut être ...par contre tu vois, pour le principe de compensation je ne trouve pas ça terrible, le principe rend le le pont av inopérant pendant les marches ar (!!...) et le principe de compensation ne fonctionne que si les roues av tournent plus vite,si les roues av tourne moins vite la boite crabote le pont av automatiquement.....pas génial comme truc....

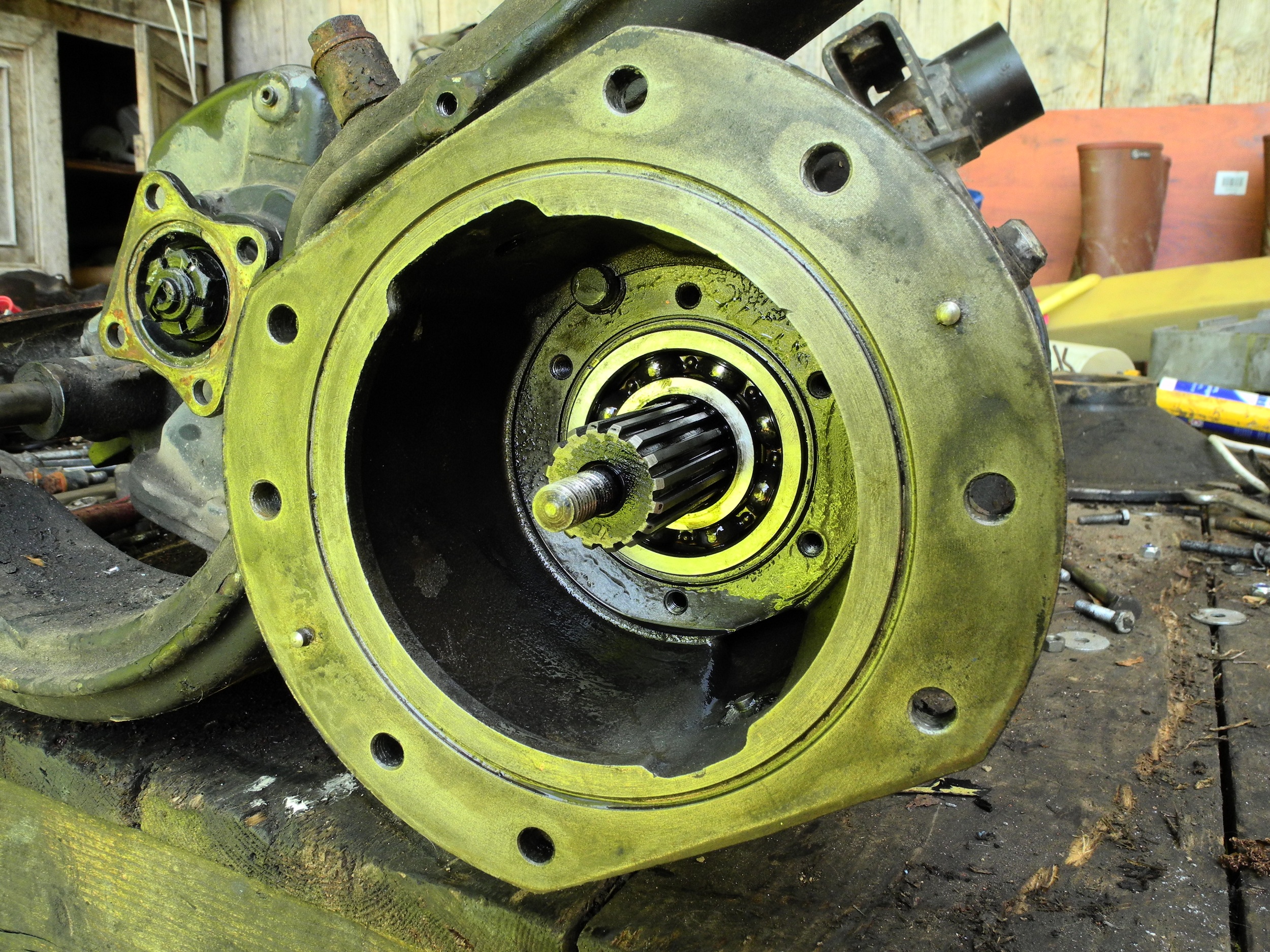

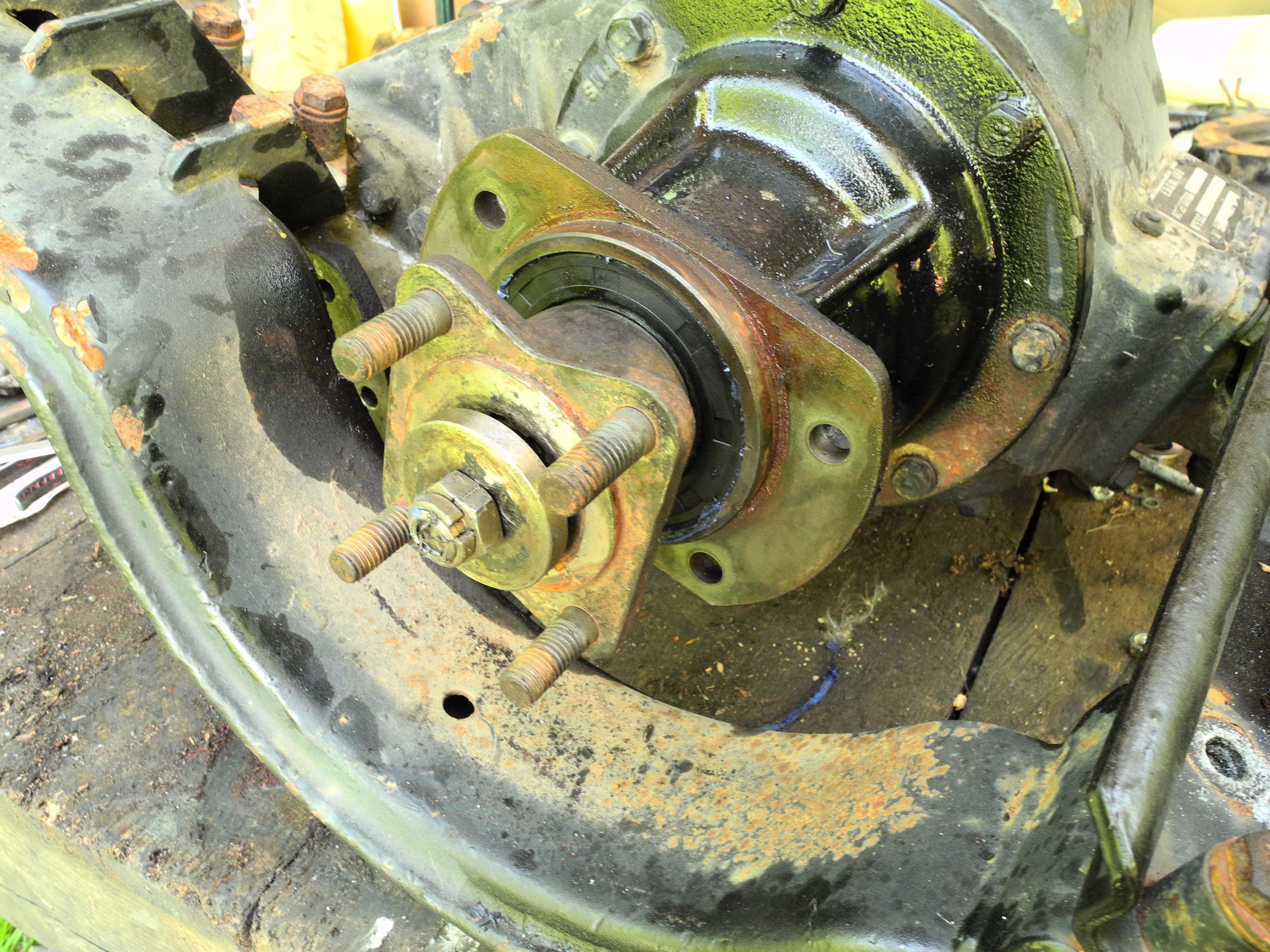

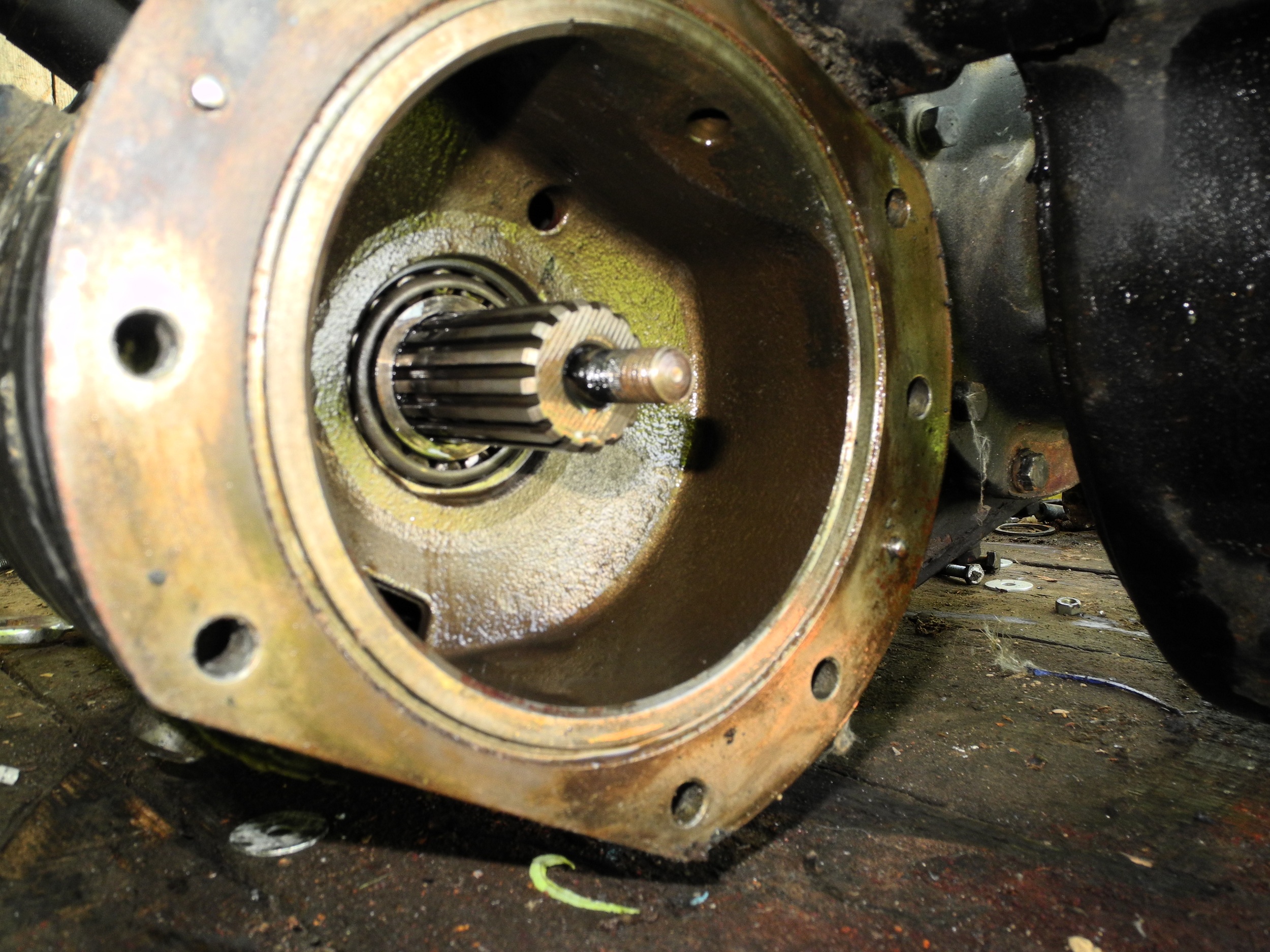

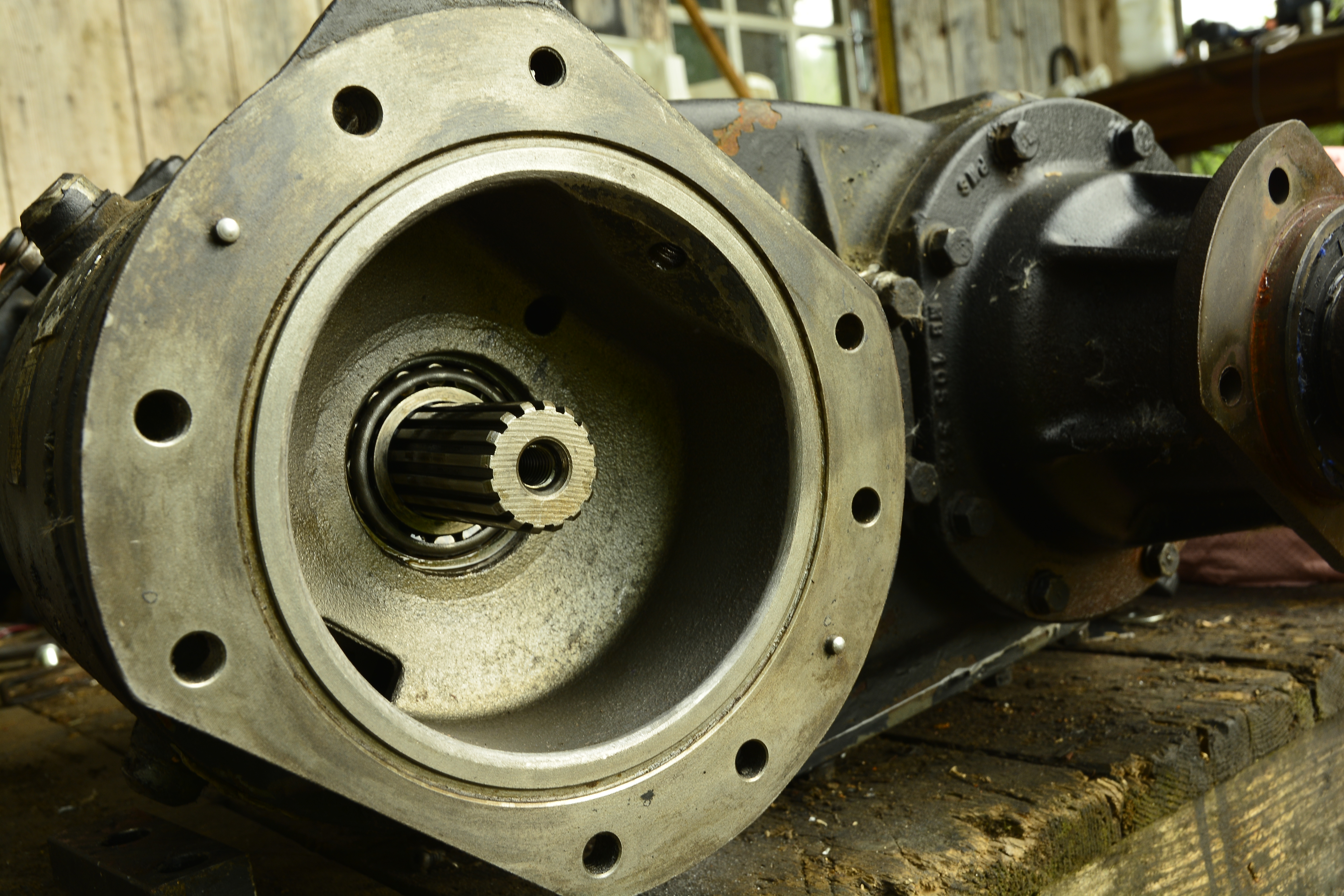

voila la sortie vers le pont av

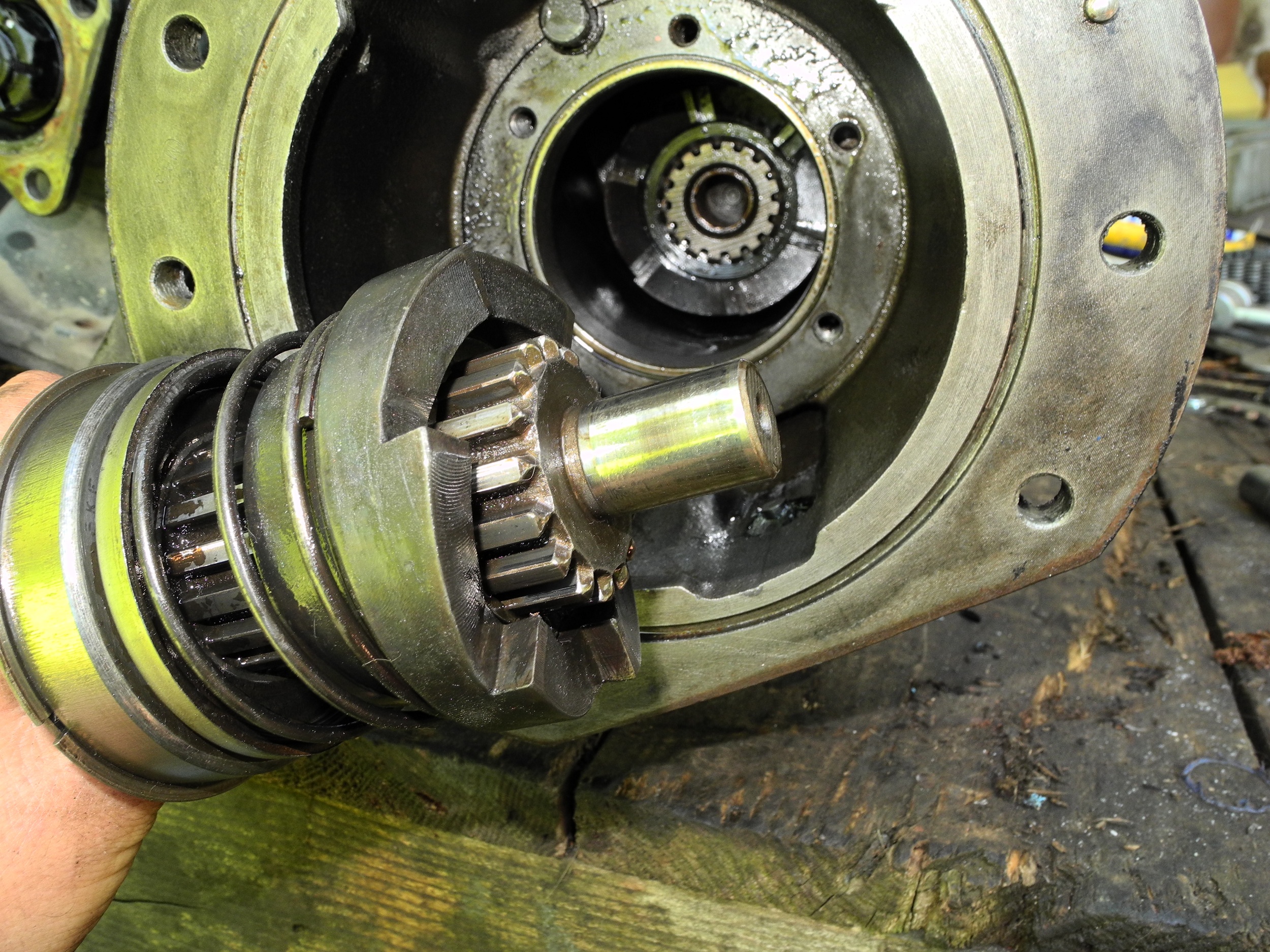

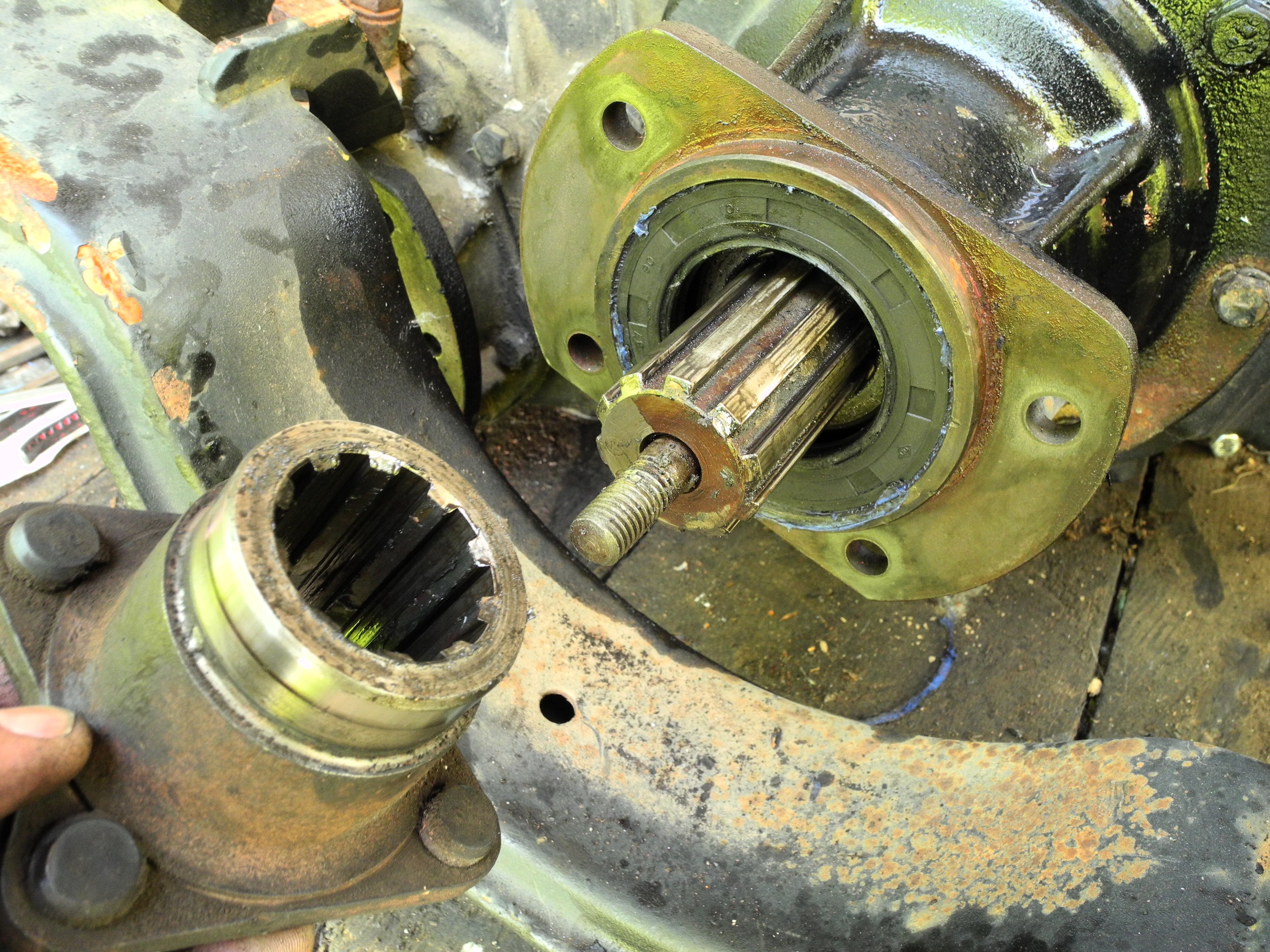

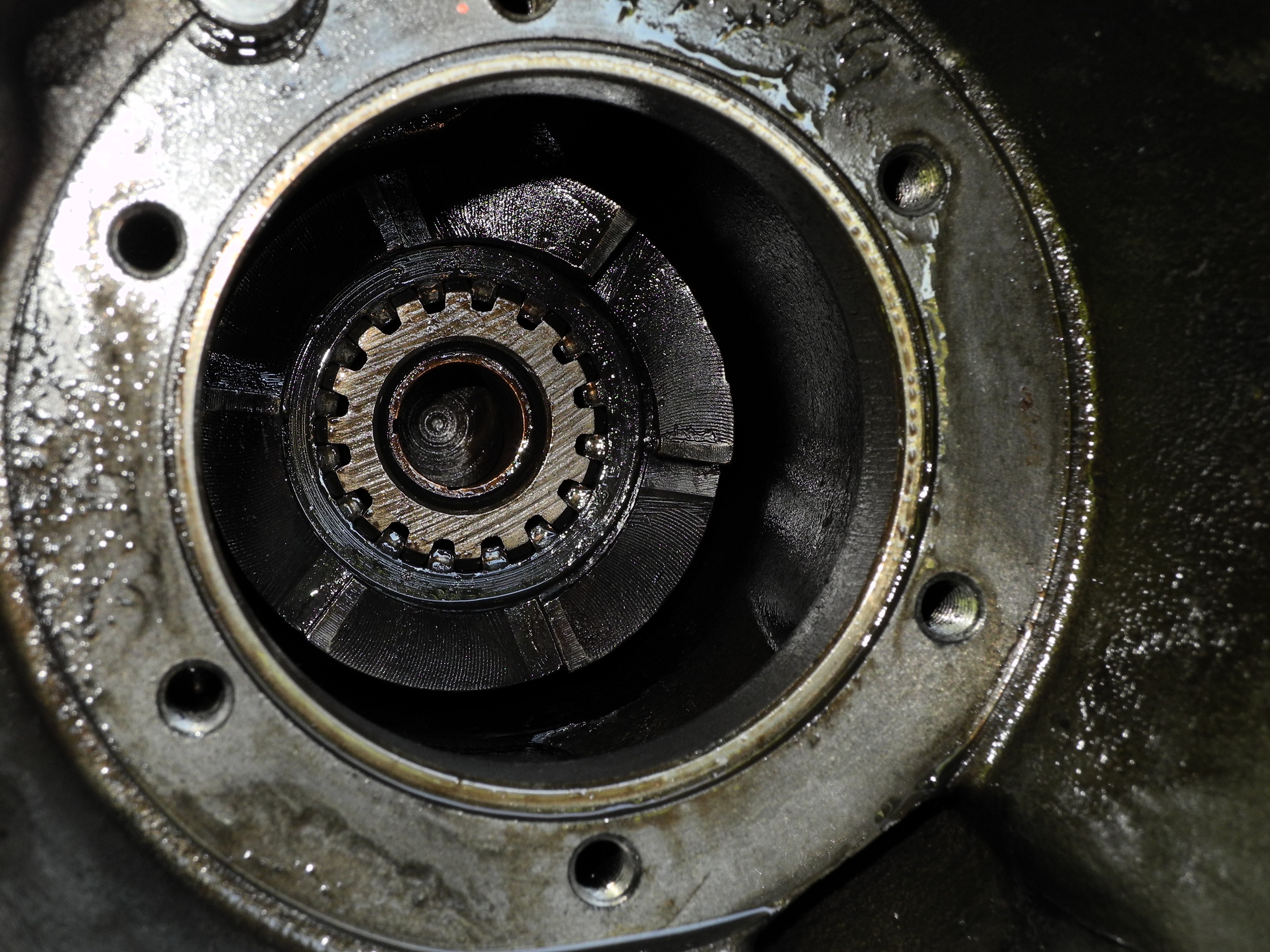

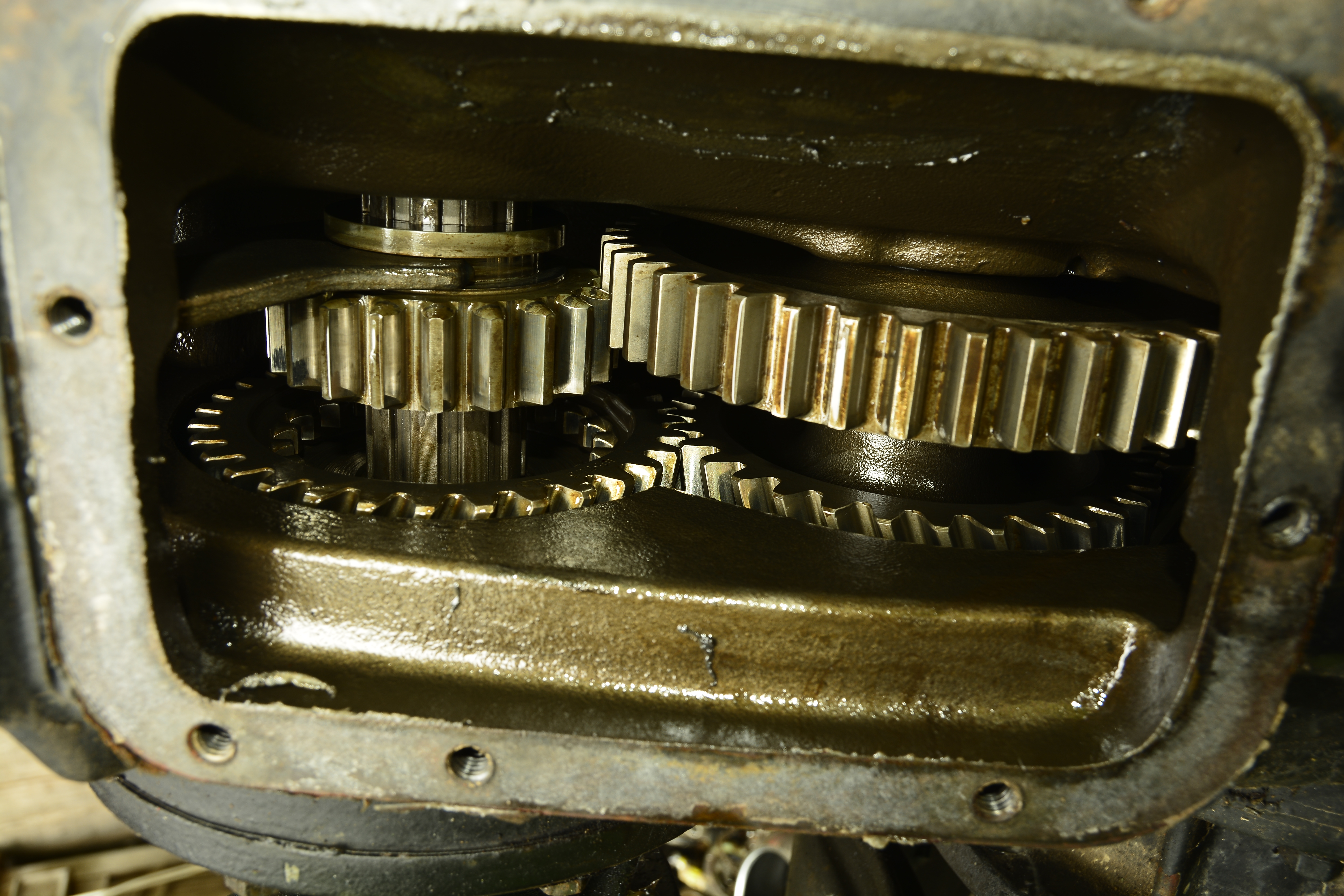

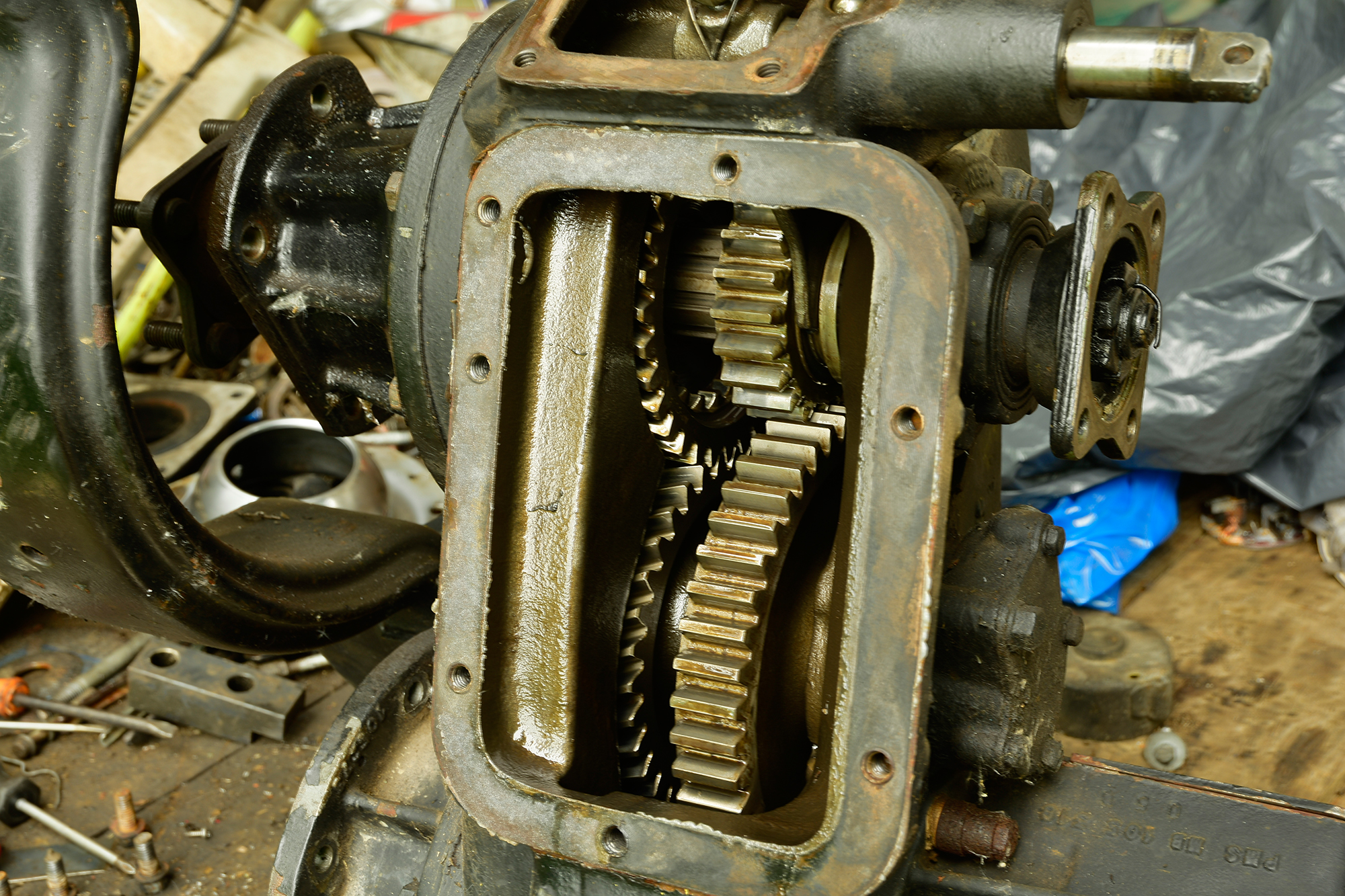

voila le crabot qui n'accroche que dans un sens de rotation (marche av donc) et échappe dans l'autre....le seul moyen que la compensation se fasse c'est que les roues av tournent plus vite que l'ar...je ne vois pas trop l’intérêt du truc...

voila l'autre partie du crabot....qui vient donc s’imbriquer dans l'autre...

Fabien: bin le 2000 c'est 30l/100, un ct (drastique) tous les ans, pas de passage cellule cabine, et 7.5t qui t'interdit pas mal d'endroit, notamment les villes...

[africa]

Trop fort Joe la bricole tu vas y arriver ça ne fait aucun doute! Bon courage

[Fabien 42 & 69]

Ok Come compris le VL plutôt que le PL quoi, par contre au niveau fiabilité/solidité le TRM ?

[come 09]

ouai jeremy j’espère que ça va le faire ....pour l'instant ça se passe bien mais elle est encore sous le camion
fabien,tu veut dire comparer au b ou juste la fiabilité du 2000?

[Fabien 42 & 69]

Non dans l'absolu comparé a rien !

[come 09]

bin le 2000 c'est ultra fiable, solide, bien pensé ... presque parfait, il lui faudrait un autre moteur que le 720 spc, qui est un peu léger pour ce cam

[Olivier]

Tu comprendras vite l'intérêt du "truc" surtout que la greffe à l'air de bien se passer

Oliv'

[Olivier]

N'imagine pas ça comme une vitesse rampante mais plutôt comme une super-sélect de Mitsubishi qui permet d'enclencher le 4x4 en longues tout en roulant à vive allure . L'alternative aux moyeux automatiques. Oublie la marche arrière !

Oliv'

[vieux-new-one]

Bonjour

Vu que fais parti du club...

Come, j'espère que tu vas nous pondre quelque chose de super
De mon côté je vais essayer de fiabiliser la BT Ponti.
Comme ça il y aura peut être deux solutions au lieu d'une.
Qui se lance dans le remplacement d'une BT Ponti par une de TRM ? Comme ça il y aura 3 solutions !

Cordialement
Yves

[come 09]

ouai t'es compagnon de galère, ... je ferai un topo final si ça marche, étant donné qu'on trouve des Marmon entier pour le prix du pignon de réducteur chez Ponti ... ça peut être une solution de secours ... mais t'as raison, c'est bien se pencher sur la bt Ponti, si ça marche tu repartiras avec un truc nickel et ... d'origine ...

après oui une bt de 2000 ce serait plus facile à installer, mais elle est verticale donc elle descendra très bas, elle fait 43cm de haut, mais avec les supports de boite elle descendrait très bas sur un b, surtout sur un B en 7.50r16 ... aussi il faut un compresseur et des vannes pneumatiques (celles-ci sont assez chères)

[come 09]

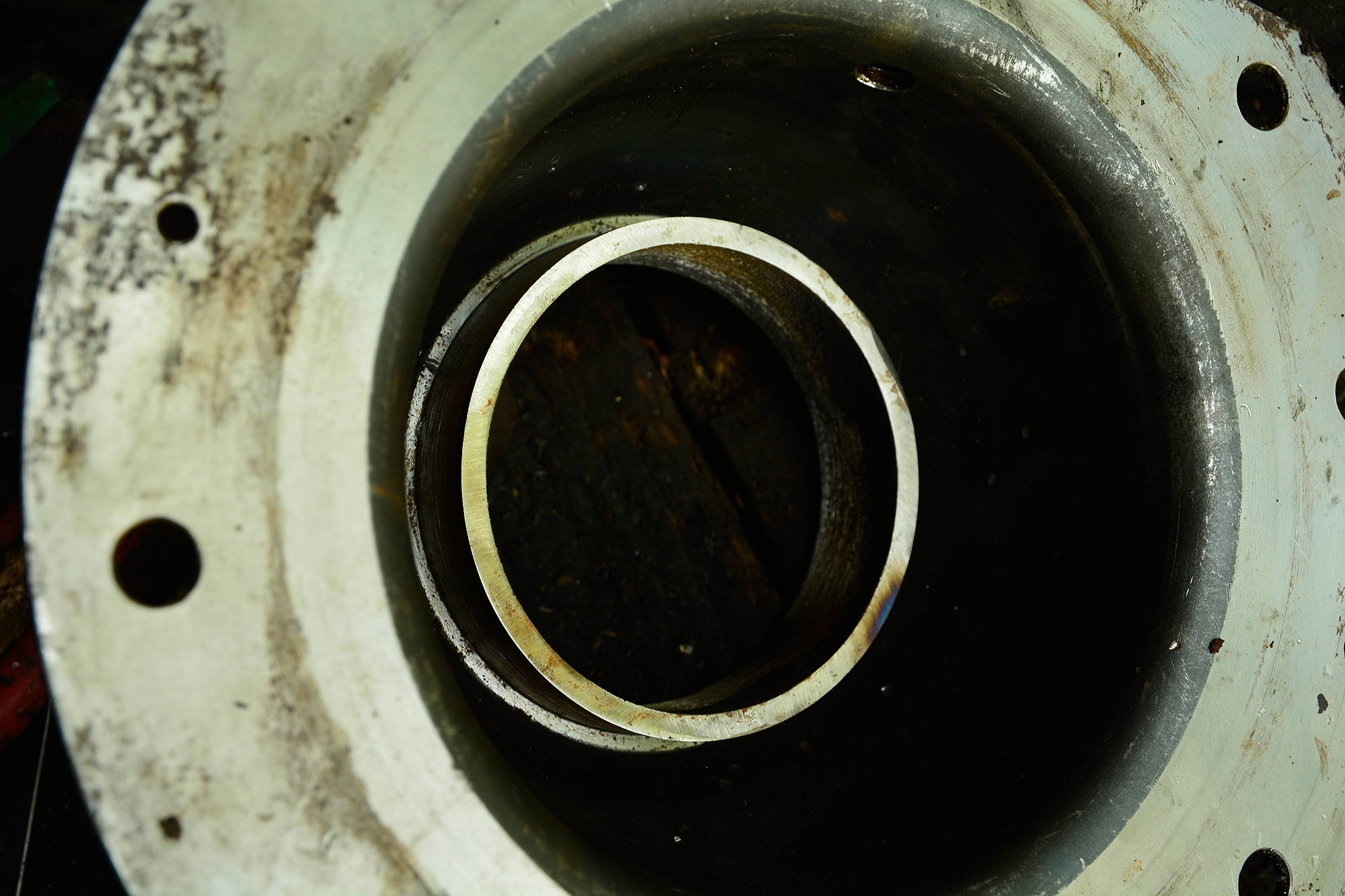

bon,j'ai pas fait grand chose ces temps ci,j'ai juste fait les bagues de rattrapage pour les joints spi et fixer les platines,maintenant il faut démonter la bt ponti et essayer de placer celle ci...

voila la vaisselle....
